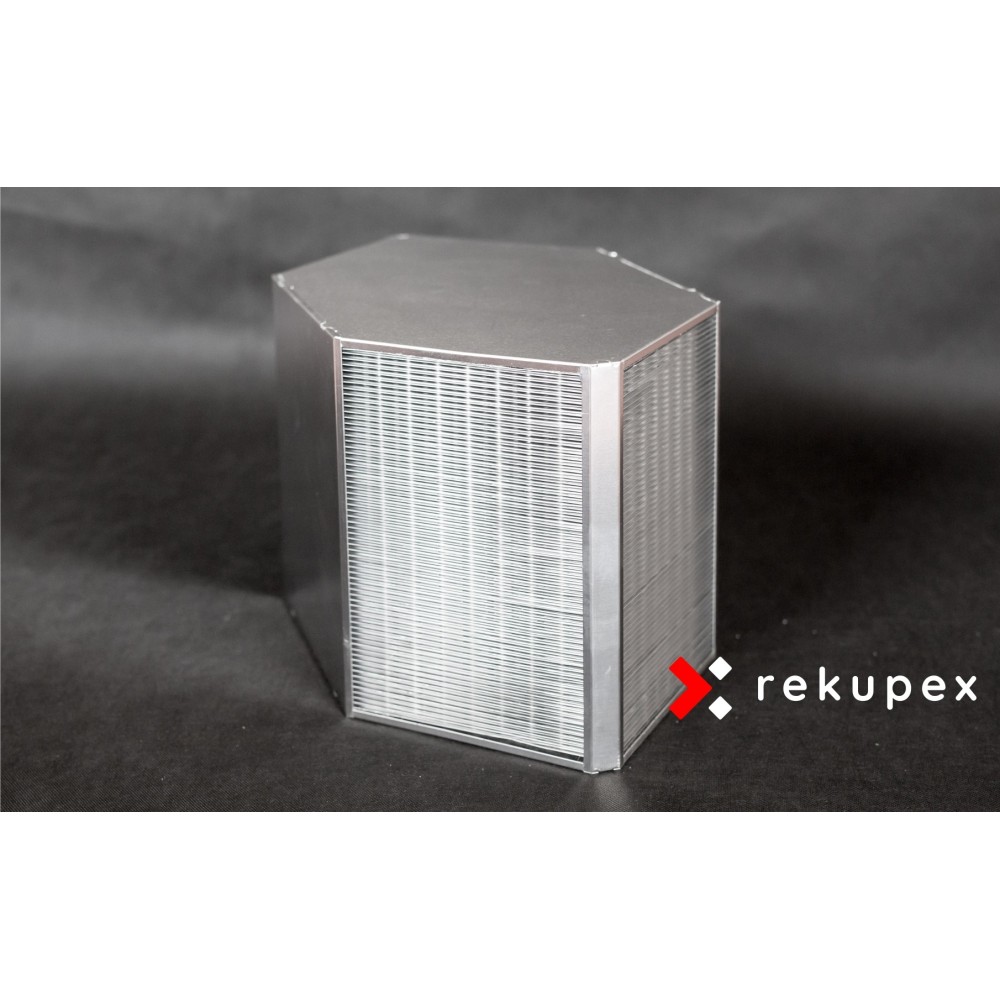

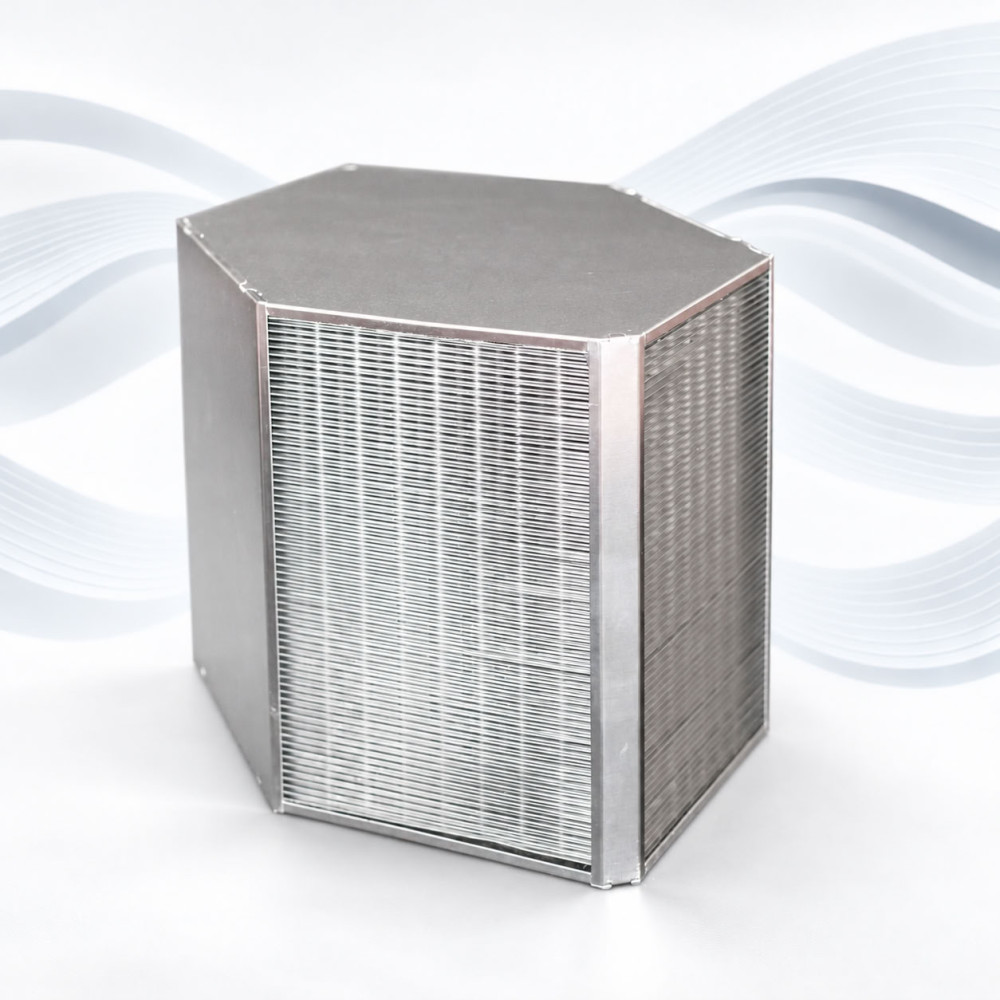

Rekuperationswärmetauscher RX 11/440 (Gegenstrom-Warmluftrekuperator zur Luftrückgewinnung)
Durchflussrate 3200 m3/Stunde – Wirkungsgrad 95,3 % – Druck. 299,8 Pa verloren ....
Durchflussrate 1700 m3/Stunde – Wirkungsgrad 95,4 % – Druck. 160,6 Pa verloren ....
Durchflussrate 600 m3/Stunde – Wirkungsgrad 96,1 % – Druckverlust 38,9 Pa ….
Abmessungen: 1182 x 957 x 440 mm ....
Gewicht: 37,08 kg ....
Material: Aluminium

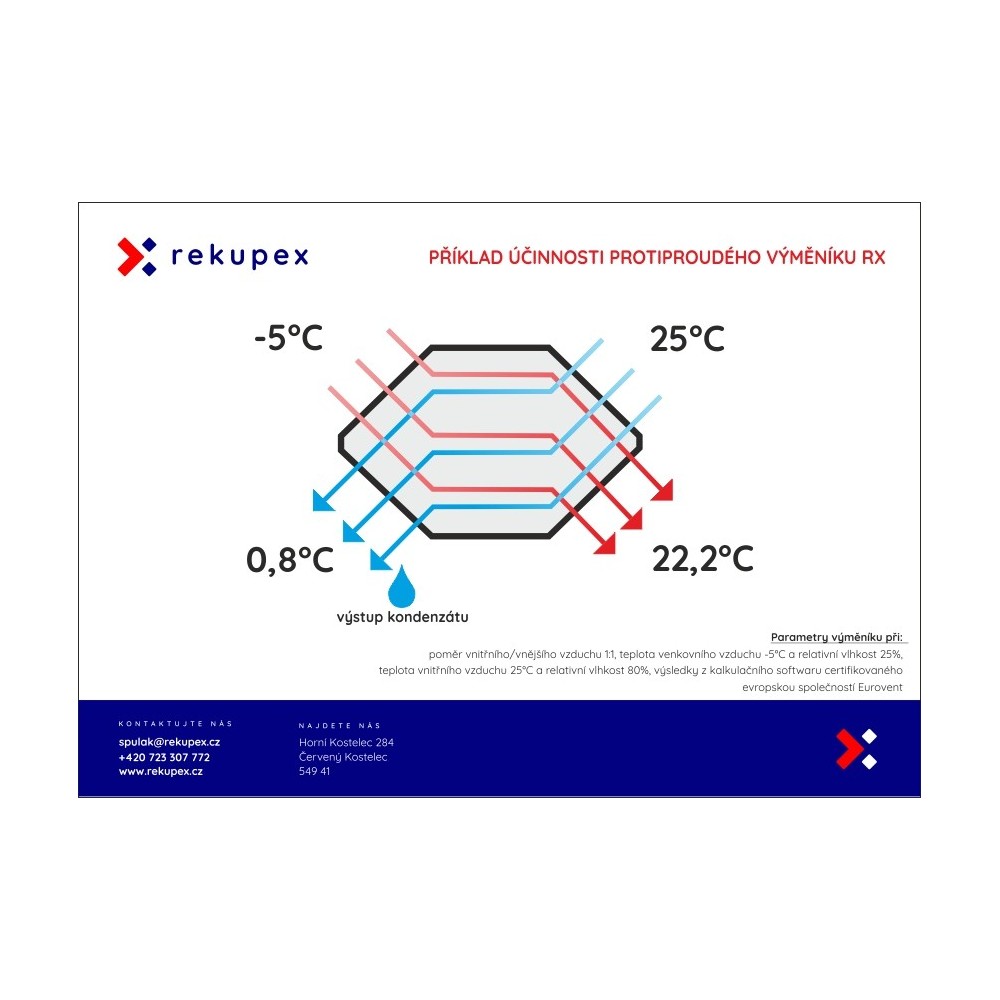

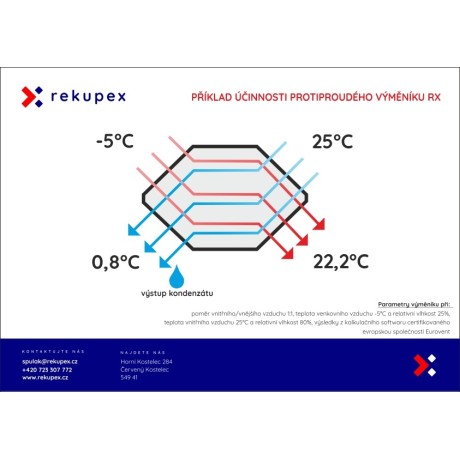

RX und RX-P sind moderne Gegenstromwärmetauscher mit Lamellen aus langlebigem Aluminium und Kunststoff. Der Gegenstromwärmetauscher ist der Nachfolger des weniger
effizienter Kreuzaustauscher. Der Gegenstromwärmetauscher überträgt weder Feuchtigkeit noch Gerüche. Sein Wirkungsgrad liegt bei über 95 %.
Dank dieser Eigenschaften und der geprüften Dichtheit jedes gefertigten Teils findet es sowohl in Wärmerückgewinnungsanlagen von Passivhäusern als auch in industriellen Anwendungen Verwendung.
- Wirkungsgrad bis über 95%
- Ausgezeichnetes Preis-Leistungs-Verhältnis
- Das beste Gleichgewicht zwischen Druckverlust und Effizienz
- Speziell entwickelte Lamellengeometrie für optimale Wärmeübertragungseigenschaften
- 100% Dichtheitsprüfung
- Doppelnahttechnologie für die gesamte Produktlinie = beste Dichtigkeit auf dem Markt
- Längen aller Größen bis 950 mm (am Stück)
- Abmessungen: 1182 x 957 x 440 mm
- Gewicht: 37,08 kg
- Material: Aluminium
- Eurovent-, ILH-, TÜV-, EAC-, QMS-, OHMS- und EMS- Zertifizierungen
- Durchflussrate 600 m3/Stunde – Wirkungsgrad 96,1 % – Frontalgeschwindigkeit am Einlass 0,5 m/s – Druckverlust – Einlass – 38,9 Pa, Auslass – 49,3 Pa
- Durchflussrate 1700 m3/Stunde – Wirkungsgrad 95,4 % – Frontalgeschwindigkeit am Einlass 1,5 m/s – Druckverlust – Einlass – 160,6 Pa, Auslass – 202,8 Pa
- Durchflussrate 2550 m3/Stunde – Wirkungsgrad 95,3 % – Frontalgeschwindigkeit am Einlass 2,3 m/s – Druckverlust – Einlass – 299,8 Pa, Auslass – 378,5 Pa
Auf Anfrage senden wir Ihnen komplette Tauscherparameter und resultierende Werte per E-Mail in Form von Parameterblättern im .pdf-Format zu, unter den von Ihnen gewünschten Bedingungen (Feuchte, Temperatur, Luftvolumenstrom).
Diagramm des Druckverlusts - PD [Pa] gegenüber dem Volumenstrom AV [m3/h] - Wärmetauscher RX 11/440
Parameter für die durchschnittliche Winterperiode in der Tschechischen Republik
Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur 1 °C und relative Luftfeuchtigkeit 78 %, Innenlufttemperatur 25 °C und relative Luftfeuchtigkeit 28 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware
Diagramm der Abhängigkeit des Wirkungsgrades EFF [%] vom Volumenstrom AV [m3/h] - Wärmetauscher RX 11/440
Parameter für die durchschnittliche Winterperiode in der Tschechischen Republik
Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur 1 °C und relative Luftfeuchtigkeit 78 %, Innenlufttemperatur 25 °C und relative Luftfeuchtigkeit 28 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware
Durch die präzise Bearbeitung der Wärmetauscherabmessungen ist deren gegenseitige Kombination zur Steigerung der Effizienz und maximalen Leistung möglich. Luftstrom.
Die Lamellen der gesamten RX-Wärmetauscherreihe sind mit Doppelflanschtechnologie ausgestattet und erreichen dadurch die beste Dichtheit auf dem Markt.
Um Ihre Bestellungen schnellstmöglich beantworten zu können, halten wir die gängigsten Tauscher in größeren Mengen auf Lager.

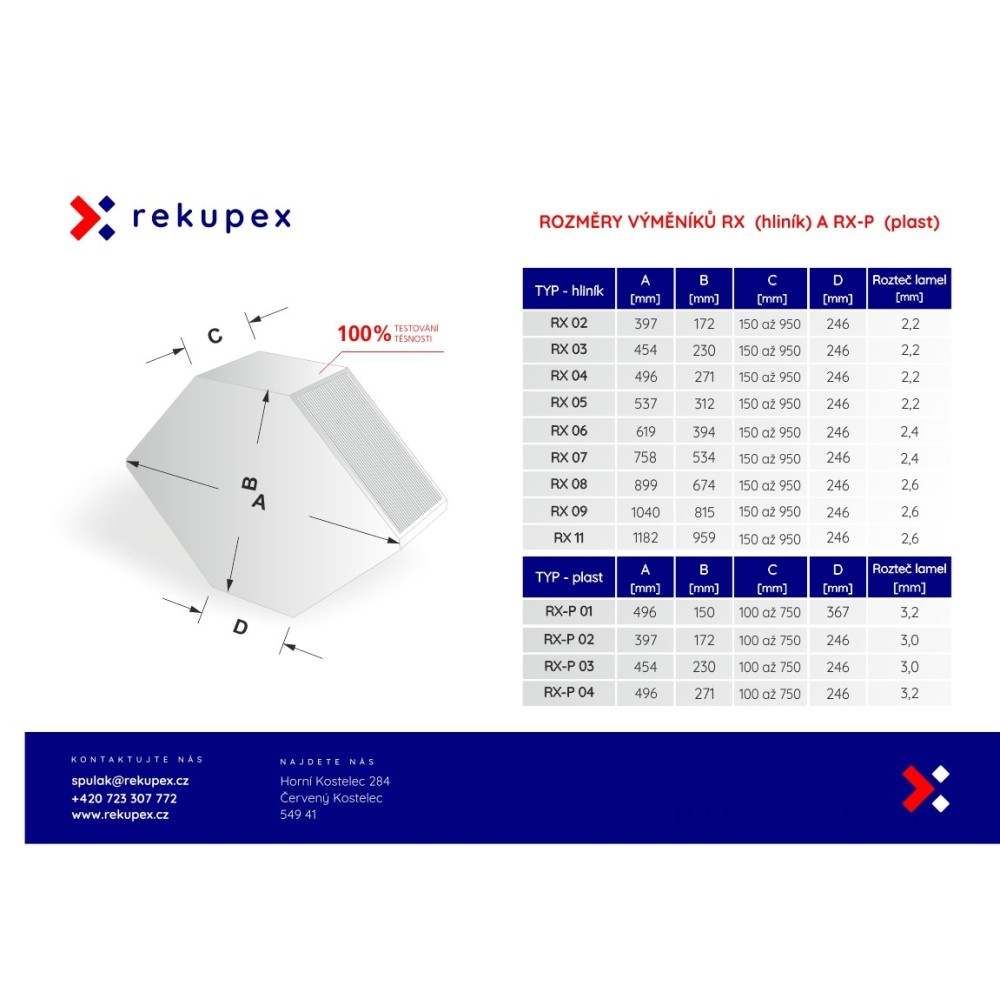

Wenn Sie aus unserem Angebot im E-Shop nichts auswählen, ist es für uns kein Problem, Ihnen einen beliebigen Umtauscher gemäß der folgenden Tabelle zu bepreisen.
Technische Daten
- Délka záruky
- 36 měsíců
- Certifikace EUROVENT:
- ANO
- Materiál lamel:
- hliník
- Materiál opláštění:
- hliník
- Nejvyšší účinnost při výkonu [m3/hod]:
- 0 - 2550
- Rozměry d x š x v [mm]:
- 1182 x 957 x 440
- Rozteč lamel [mm]:
- 2,6
- Hmotnost [kg]:
- 37,08
- Provozní teplota [°C]
- -40 až +80
