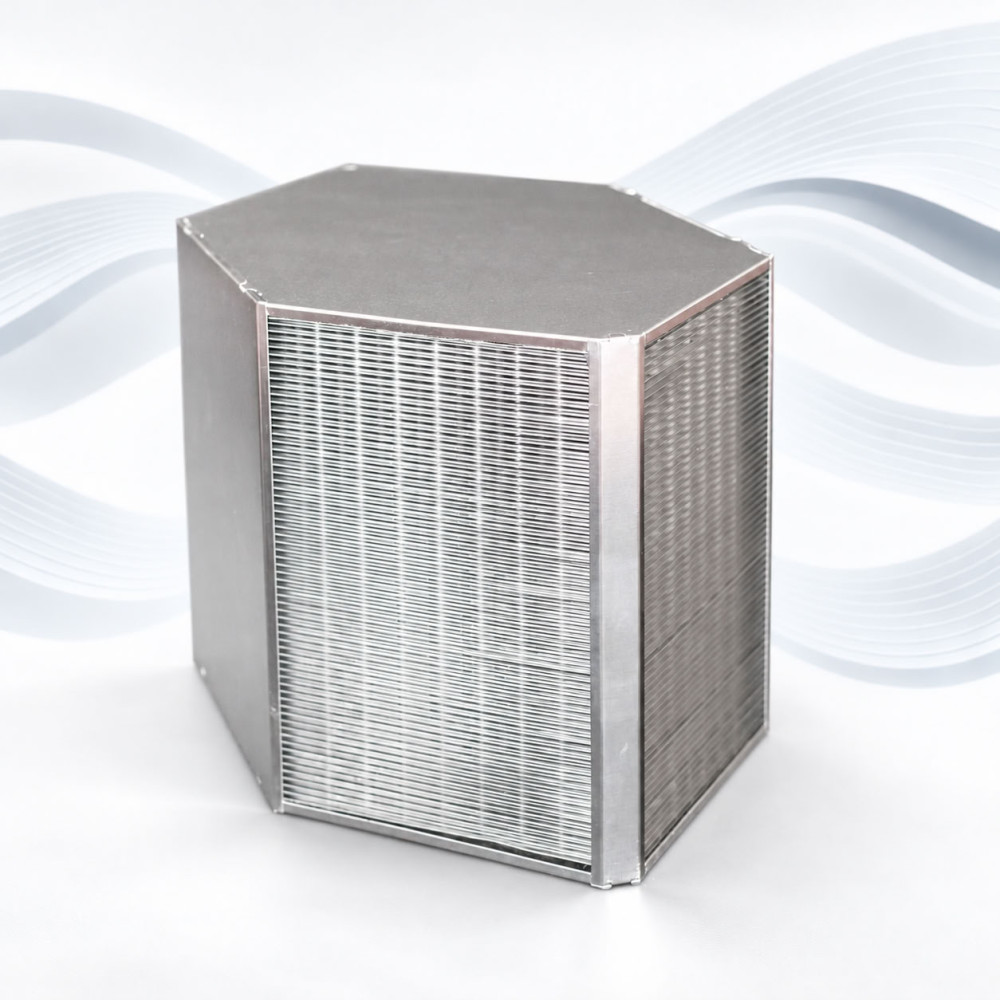

Rekuperativer Wärmetauscher RX 02/400 (Rekuperator zur Luftrückgewinnung)

RX und RX-P sind moderne Gegenstromwärmetauscher mit Lamellen aus langlebigem Aluminium und Kunststoff. Der Gegenstromwärmetauscher ist der Nachfolger des weniger

effizienter Kreuzaustauscher. Der Gegenstromwärmetauscher überträgt weder Feuchtigkeit noch Gerüche. Sein Wirkungsgrad liegt bei über 95 %.
Dank dieser Eigenschaften und der geprüften Dichtheit jedes gefertigten Teils findet es sowohl in Wärmerückgewinnungsanlagen von Passivhäusern als auch in industriellen Anwendungen Verwendung.

• Wirkungsgrad bis über 95%
• Ausgezeichnetes Preis-Leistungs-Verhältnis
• Das beste Gleichgewicht zwischen Druckverlust und Effizienz
• Speziell entwickelte Lamellengeometrie für optimale Wärmeübertragungseigenschaften
• 100% Dichtheitsprüfung
• Doppelnahttechnologie für die gesamte Produktlinie = beste Dichtigkeit auf dem Markt
• Längen aller Größen bis 950 mm (am Stück)

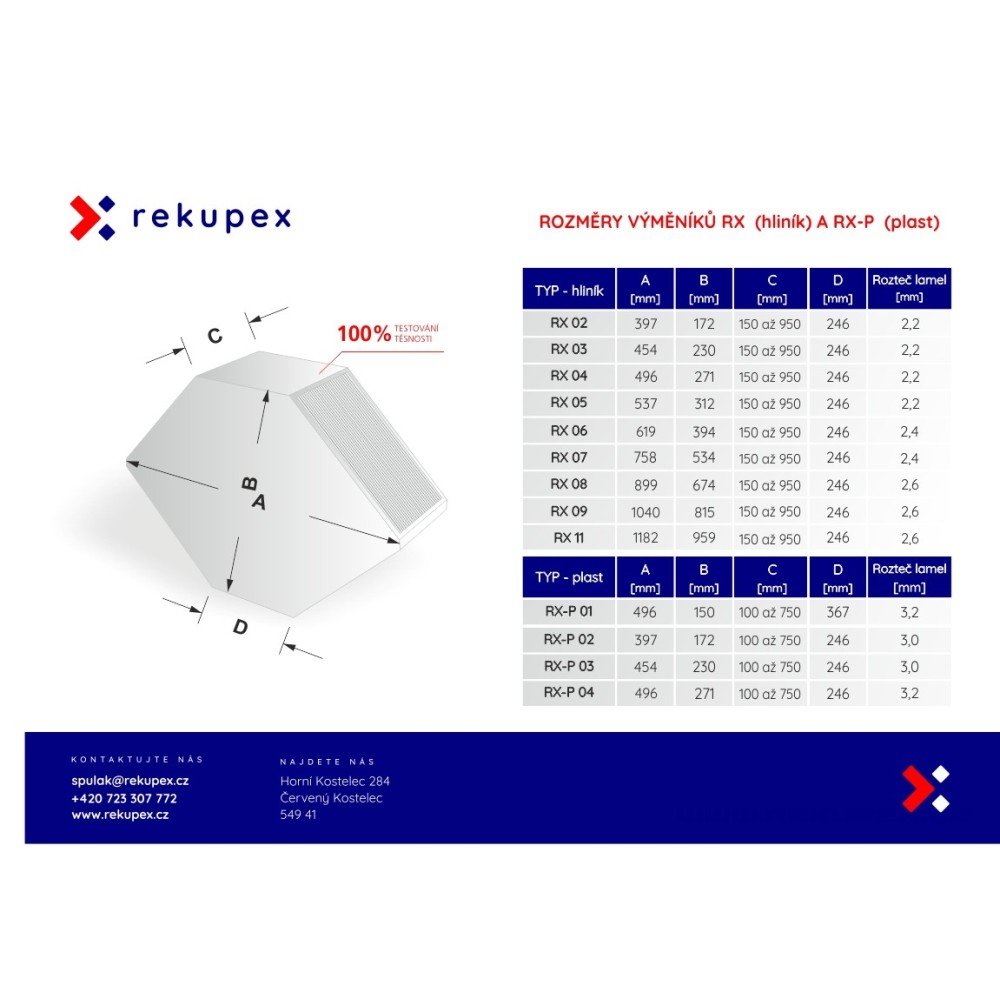

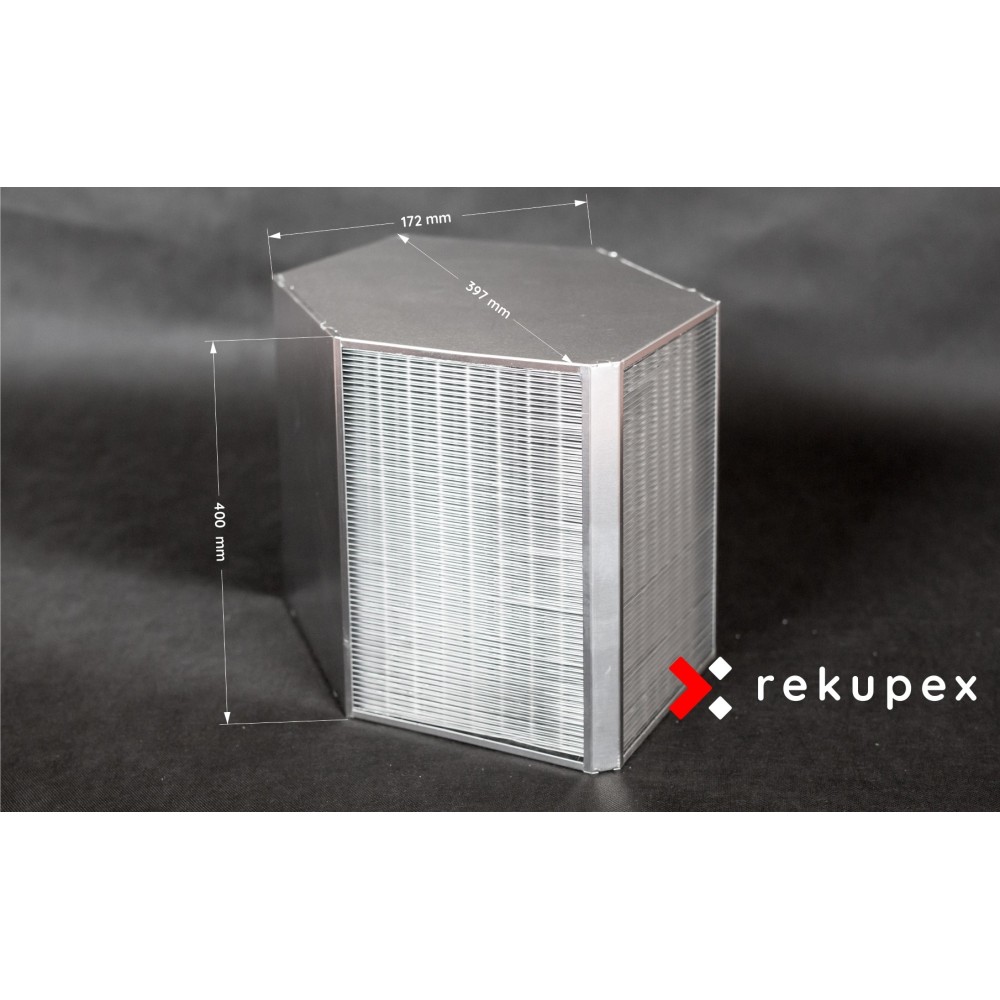

• Abmessungen: 397 x 172 x 400 mm
• Gewicht: 3,87 kg
• Material: Aluminium
• Eurovent-, ILH-, TÜV-, EAC-, QMS-, OHMS- und EMS- Zertifizierungen

• Durchflussrate 70 m3/Stunde – Wirkungsgrad 95 % – Frontalgeschwindigkeit 0,5 m/s – Druckverlust – Einlass – 22,8 Pa, Auslass – 28,9 Pa
• Durchflussrate 200 m3/Stunde – Wirkungsgrad 94,2 % – Frontalgeschwindigkeit 1,5 m/s – Druckverlust – Einlass – 90,2 Pa, Auslass – 113,7 Pa
• Durchflussrate 330 m3/Stunde – Wirkungsgrad 93,7 % – Frontalgeschwindigkeit 2,5 m/s – Druckverlust – Einlass – 206,4 Pa, Auslass – 259,9 Pa

Auf Anfrage senden wir Ihnen komplette Tauscherparameter und resultierende Werte per E-Mail in Form von Parameterblättern im .pdf-Format zu, unter den von Ihnen gewünschten Bedingungen (Feuchte, Temperatur, Luftvolumenstrom).

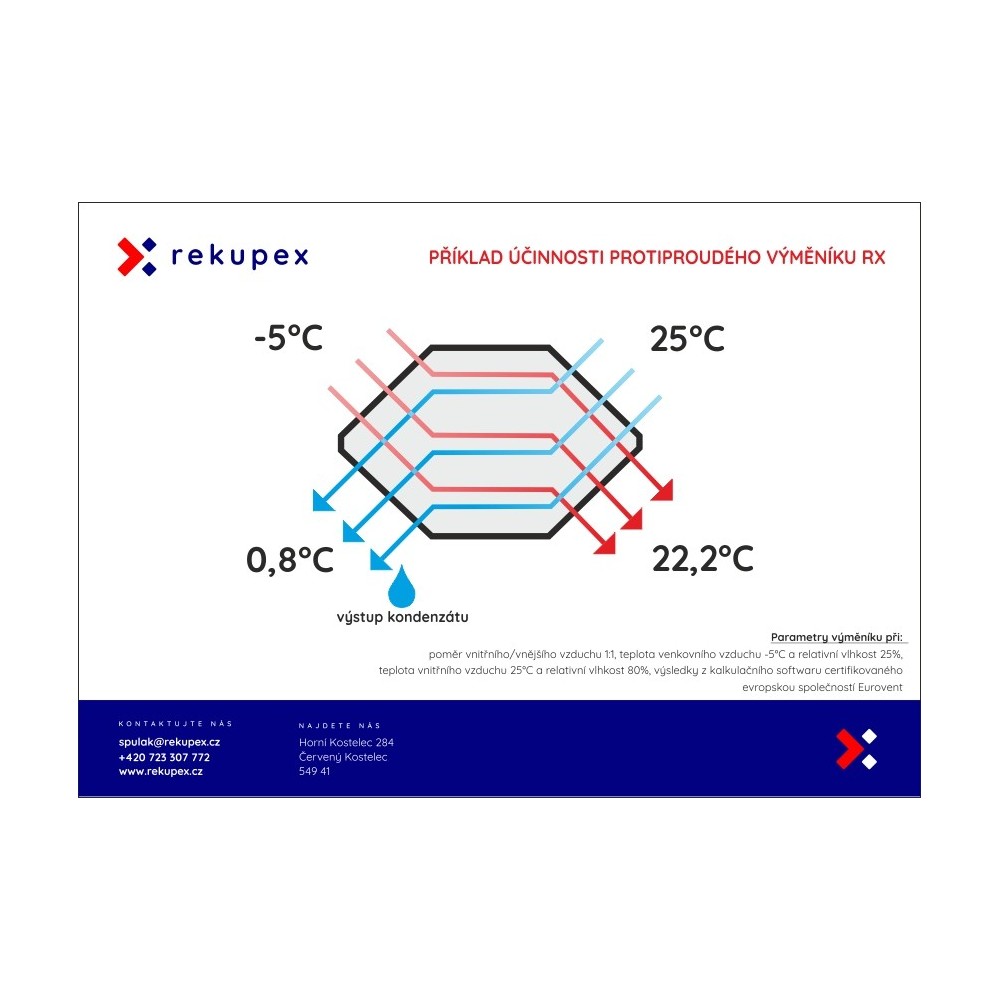

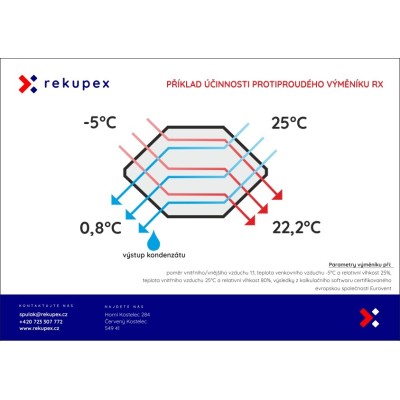

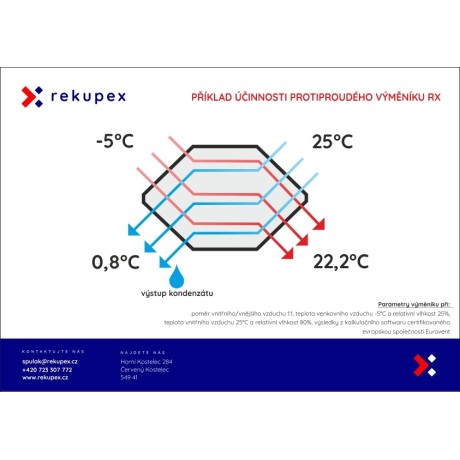

Effizienz von RX-Gegenstromwärmetauschern

Diagramm des Druckverlusts - PD [Pa] gegen den Volumenstrom AV [m3/h] - Wärmetauscher RX 02/400

Parameter für die durchschnittliche Winterperiode in der Tschechischen Republik

Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur 1 °C und relative Luftfeuchtigkeit 78 %, Innenlufttemperatur 25 °C und relative Luftfeuchtigkeit 28 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware

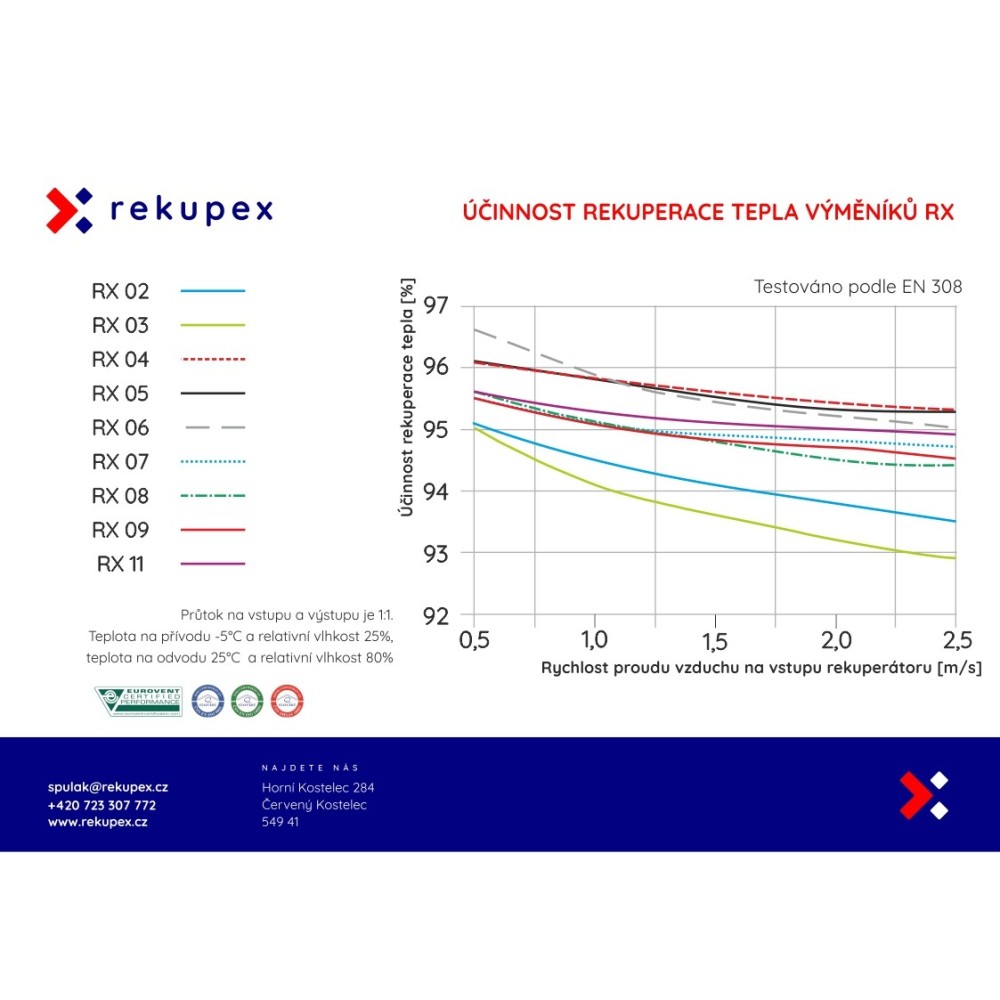

Diagramm der Abhängigkeit des Wirkungsgrades EFF [%] vom Volumenstrom AV [m3/h] - Wärmetauscher RX 02/400

Parameter für die durchschnittliche Winterperiode in der Tschechischen Republik

Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur 1°C und relative Luftfeuchtigkeit 78 %, Raumlufttemperatur 25 °C und relative Luftfeuchtigkeit 28 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware
