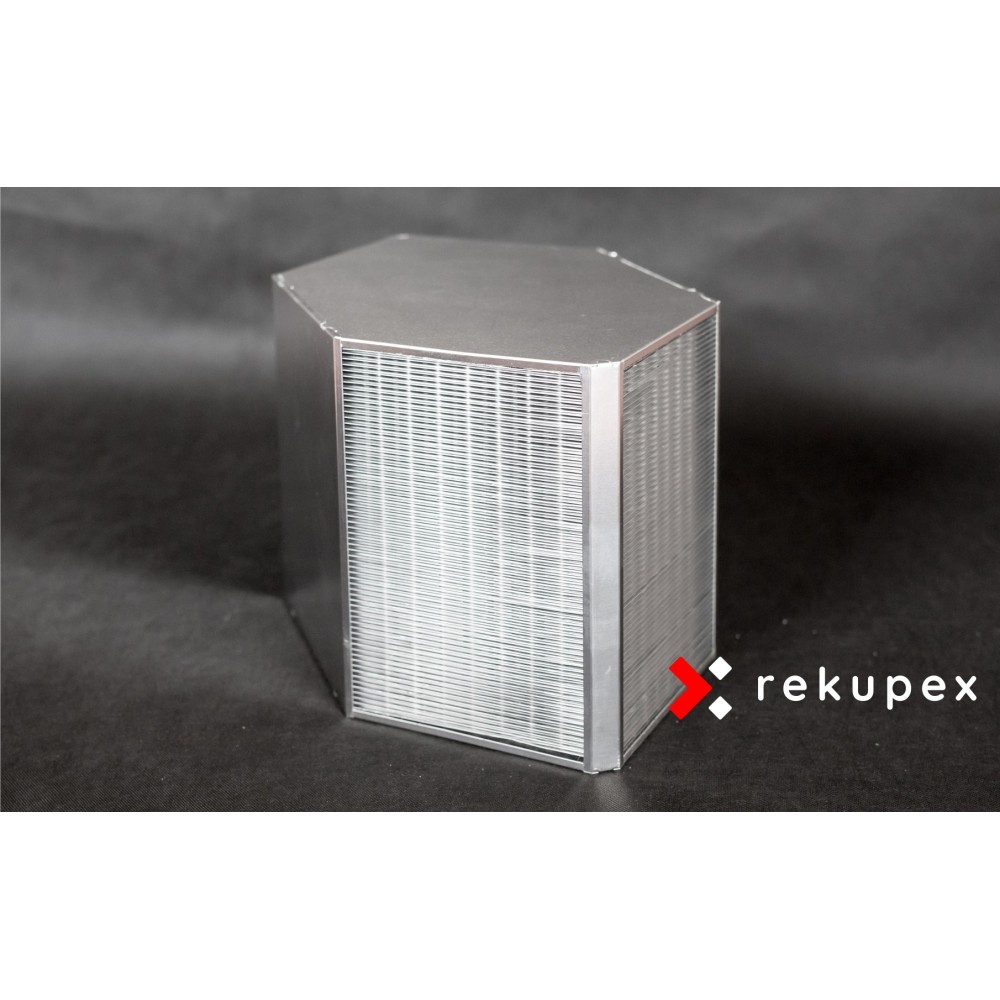

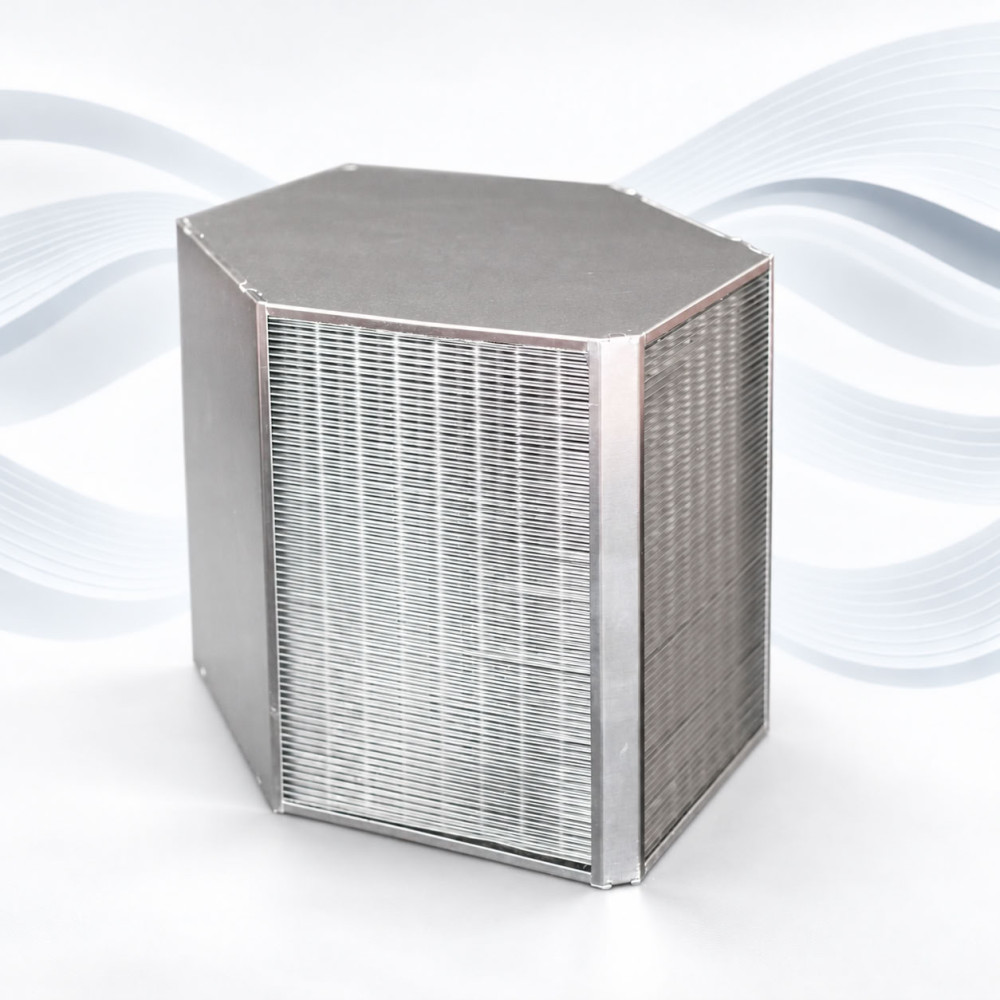

Rekuperativer Wärmetauscher RX 03/200 (Rekuperator zur Luftrückgewinnung)

Wir halten den Wärmetauscher RX 03/200 in großen Mengen auf Lager und können ihn sofort versenden.

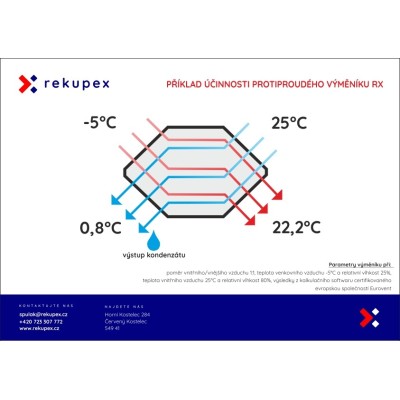

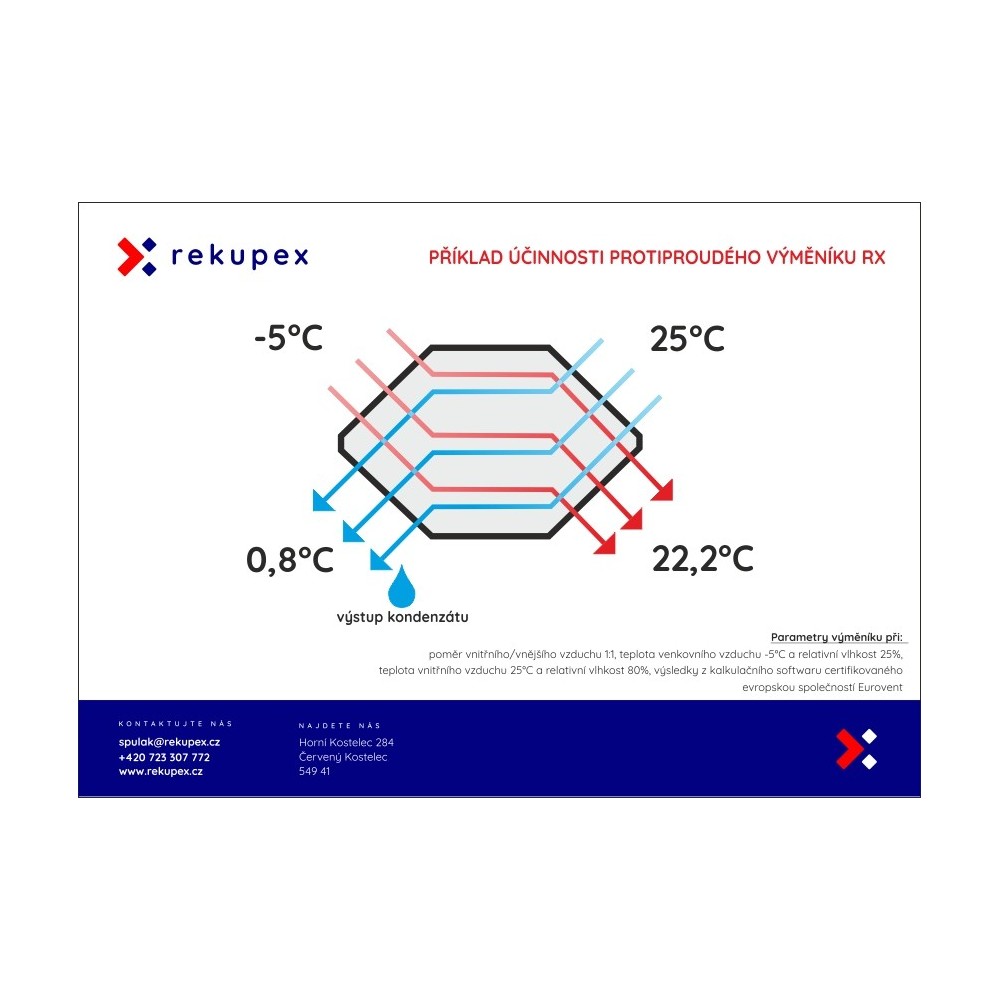

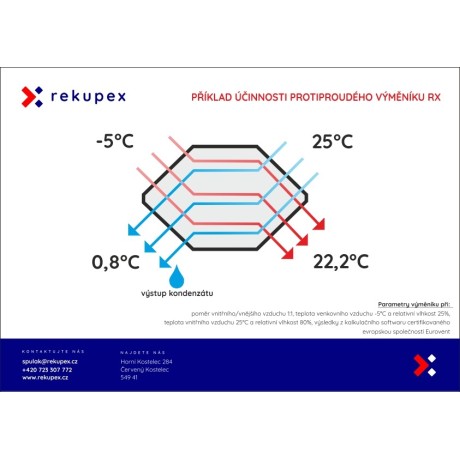

RX und RX-P sind moderne Gegenstromwärmetauscher mit Lamellen aus langlebigem Aluminium und Kunststoff. Der Gegenstromwärmetauscher ist der Nachfolger des weniger
effizienter Kreuzaustauscher. Der Gegenstromwärmetauscher überträgt weder Feuchtigkeit noch Gerüche. Sein Wirkungsgrad liegt bei über 95 %.
Dank dieser Eigenschaften und der geprüften Dichtheit jedes gefertigten Teils findet es sowohl in Wärmerückgewinnungsanlagen von Passivhäusern als auch in industriellen Anwendungen Verwendung.

• Wirkungsgrad bis über 95%
• Ausgezeichnetes Preis-Leistungs-Verhältnis
• Das beste Gleichgewicht zwischen Druckverlust und Effizienz
• Speziell entwickelte Lamellengeometrie für optimale Wärmeübertragungseigenschaften
• 100% Dichtheitsprüfung
• Doppelnahttechnologie für die gesamte Produktlinie = beste Dichtigkeit auf dem Markt
• Längen aller Größen bis 950 mm (am Stück)

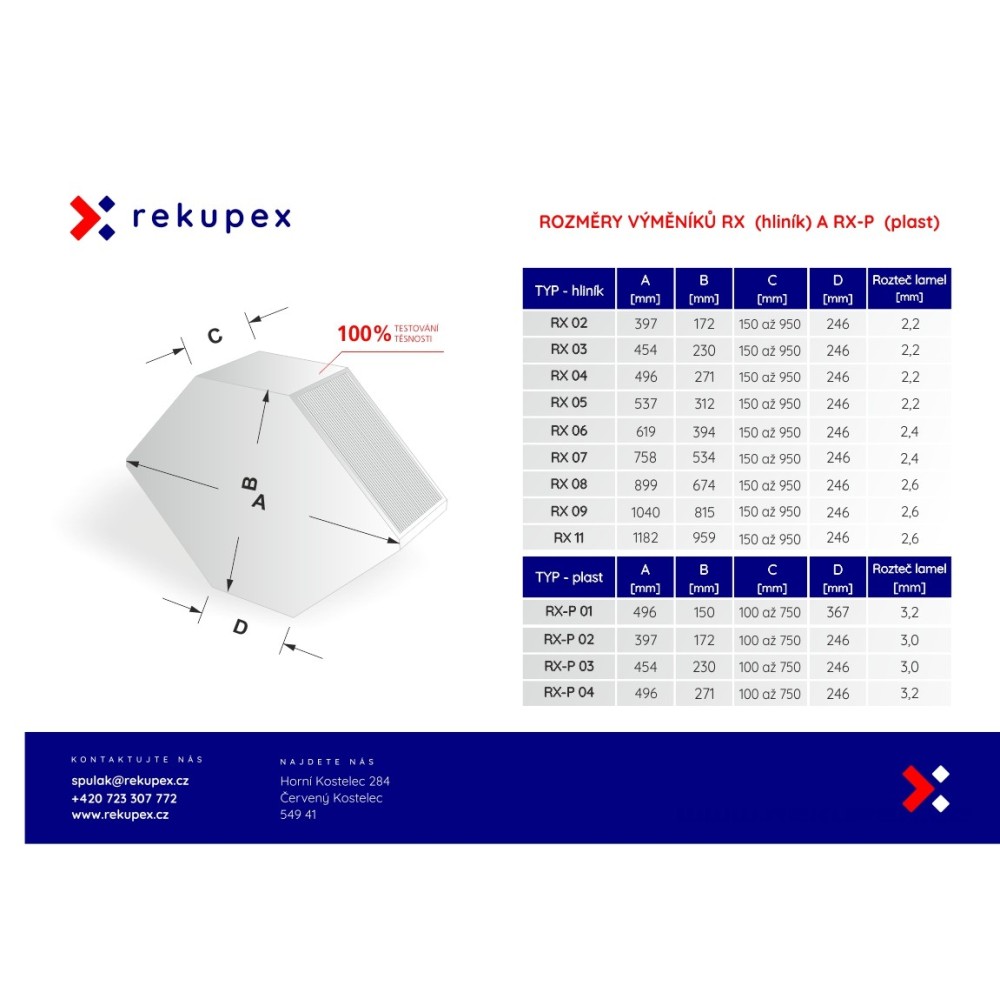

• Abmessungen: 455 x 230 x 200 mm
• Gewicht: 3,07 kg
• Material: Aluminium
• Eurovent-, ILH-, TÜV-, EAC-, QMS-, OHMS- und EMS- Zertifizierungen

• Durchflussrate 50 m3/Stunde – Wirkungsgrad 95,4 % – Frontalgeschwindigkeit 0,5 m/s – Druckverlust – Einlass – 17,2 Pa, Auslass – 26,8 Pa
• Durchflussrate 160 m3/Stunde – Wirkungsgrad 93,7 % – Frontalgeschwindigkeit 1,5 m/s – Druckverlust – Einlass – 90 Pa, Auslass – 144,1 Pa
• Durchflussrate 260 m3/Stunde – Wirkungsgrad 93 % – Frontalgeschwindigkeit 2,5 m/s – Druckverlust – Einlass – 197 Pa, Auslass – 318,6 Pa

Auf Anfrage senden wir Ihnen komplette Tauscherparameter und resultierende Werte per E-Mail in Form von Parameterblättern im .pdf-Format zu, unter den von Ihnen gewünschten Bedingungen (Feuchte, Temperatur, Luftvolumenstrom).

Diagramm des Druckverlusts - PD [Pa] gegen den Volumenstrom AV [m3/h] - Wärmetauscher RX 03/200

Parameter für die durchschnittliche Winterperiode in der Tschechischen Republik

Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur 1 °C und relative Luftfeuchtigkeit 78 %, Innenlufttemperatur 25 °C und relative Luftfeuchtigkeit 28 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware

Diagramm der Abhängigkeit des Wirkungsgrades EFF [%] vom Volumenstrom AV [m3/h] - Wärmetauscher RX 03/200

Parameter für die durchschnittliche Winterperiode in der Tschechischen Republik

Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur 1°C und relative Luftfeuchtigkeit 78%, Innenlufttemperatur 25°C und relativeLuftfeuchtigkeit 28 %, Ergebnisse einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware

Der Wärmetauscher kann an jeder beliebigen Stelle im Gerät (Schrank, Kasten) eingebaut werden.

	Installation auf einem schmalen Tablett. Empfohlenes Gefälle von 3° zum Abwärmeaustritt für guten Kondensatablauf.
	Montage auf der Frontfläche Empfohlenes Gefälle von 5° zum Abwärmeaustritt für guten Kondensatablauf.
	Installation auf einem schmalen Tablett Diese Position ist nur möglich, wenn nicht das gesamte Gewicht des Wärmetauschers auf einer schmalen Wanne ruht.
