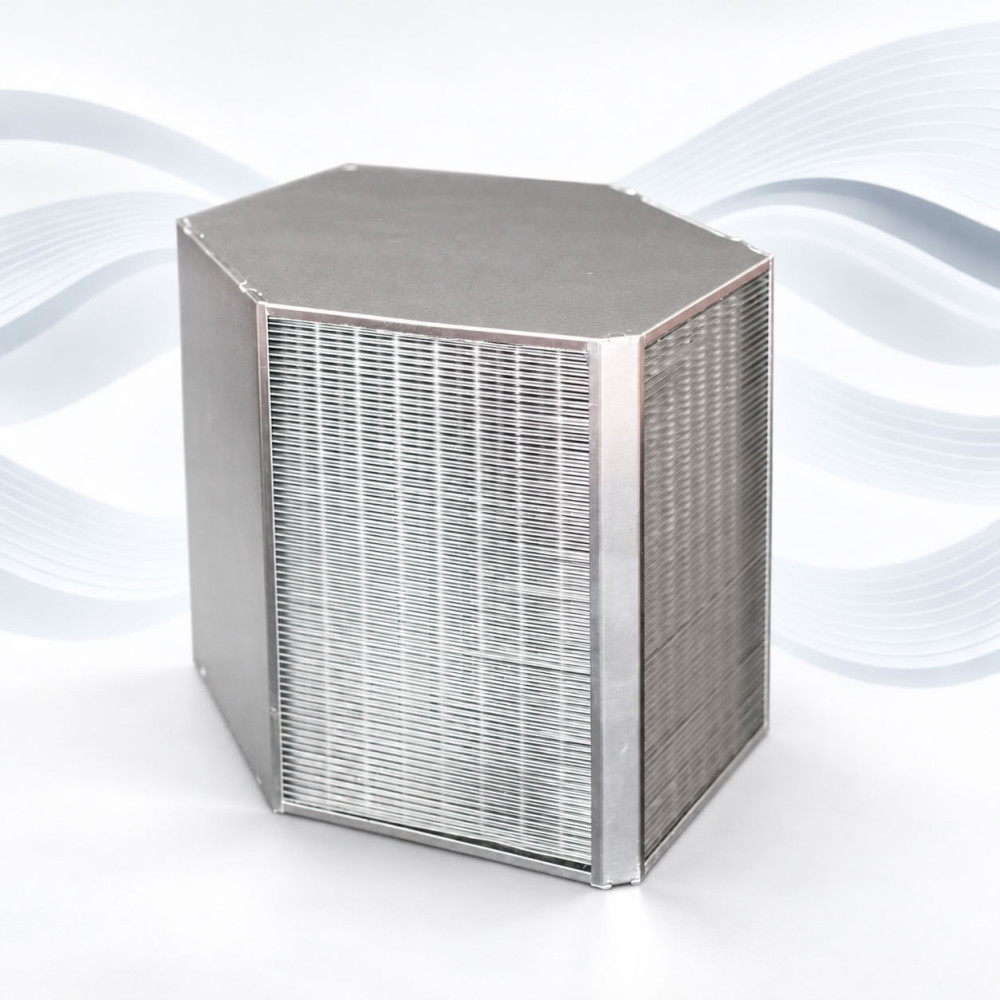

Rekuperativer Wärmetauscher RX 08/700 (Gegenstrom-Warmluftrekuperator zur Luftrückgewinnung)
Durchflussrate 2500 m3/Stunde – Wirkungsgrad 95 % ….
Durchflussrate 1100 m3/Stunde – Wirkungsgrad 95,1 % ….
Durchflussrate 330 m3/Stunde – Wirkungsgrad 96 % ….

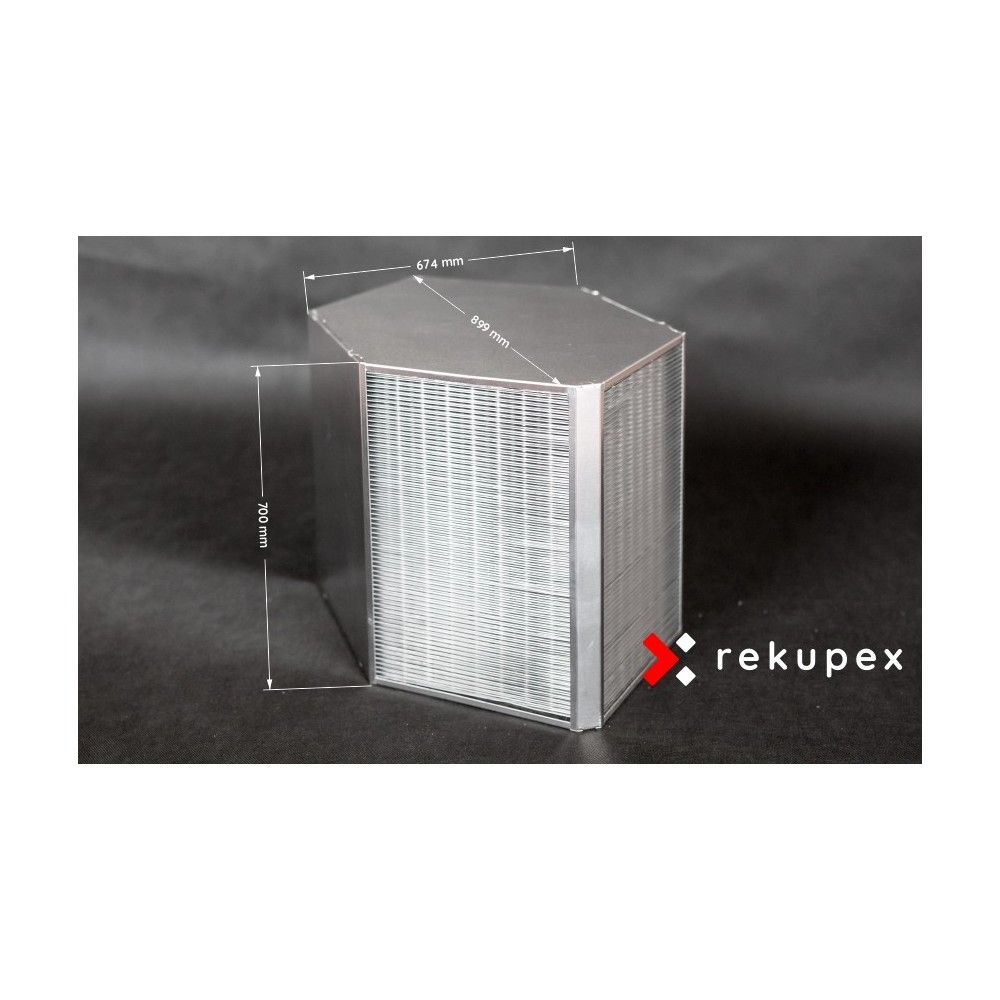

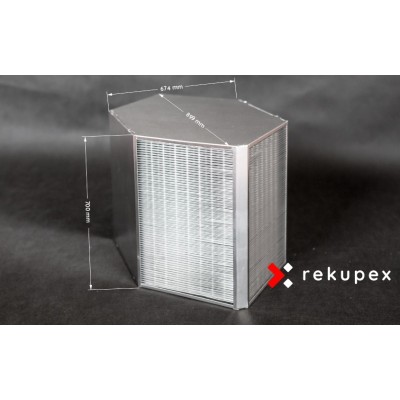

Abmessungen: 899 x 674 x 700 mmm....
Gewicht: 36,15kg ....
Material: Aluminium
RX und RX-P sind moderne Gegenstromwärmetauscher mit Lamellen aus langlebigem Aluminium und Kunststoff. Der Gegenstromwärmetauscher ist der Nachfolger des weniger
effizienter Kreuzaustauscher. Der Gegenstromwärmetauscher überträgt weder Feuchtigkeit noch Gerüche. Sein Wirkungsgrad liegt bei über 95 %.
Dank dieser Eigenschaften und der geprüften Dichtheit jedes gefertigten Teils findet es sowohl in Wärmerückgewinnungsanlagen von Passivhäusern als auch in industriellen Anwendungen Verwendung.
- Wirkungsgrad bis über 95%
- Ausgezeichnetes Preis-Leistungs-Verhältnis
- Das beste Gleichgewicht zwischen Druckverlust und Effizienz
- Speziell entwickelte Lamellengeometrie für optimale Wärmeübertragungseigenschaften
- 100% Dichtheitsprüfung
- Doppelnahttechnologie für die gesamte Produktlinie = beste Dichtigkeit auf dem Markt
- Längen aller Größen bis 950 mm (am Stück)
- Abmessungen: 899 x 674 x 700 mm
- Gewicht: 36,15 kg
- Material: Aluminium
- Eurovent-, ILH-, TÜV-, EAC-, QMS-, OHMS- und EMS- Zertifizierungen

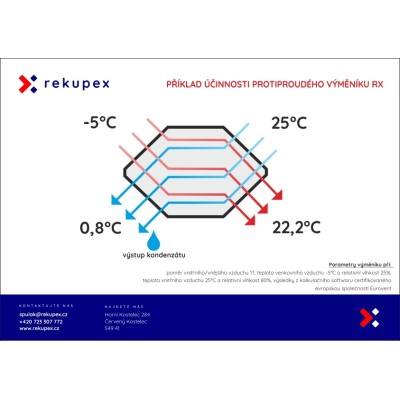

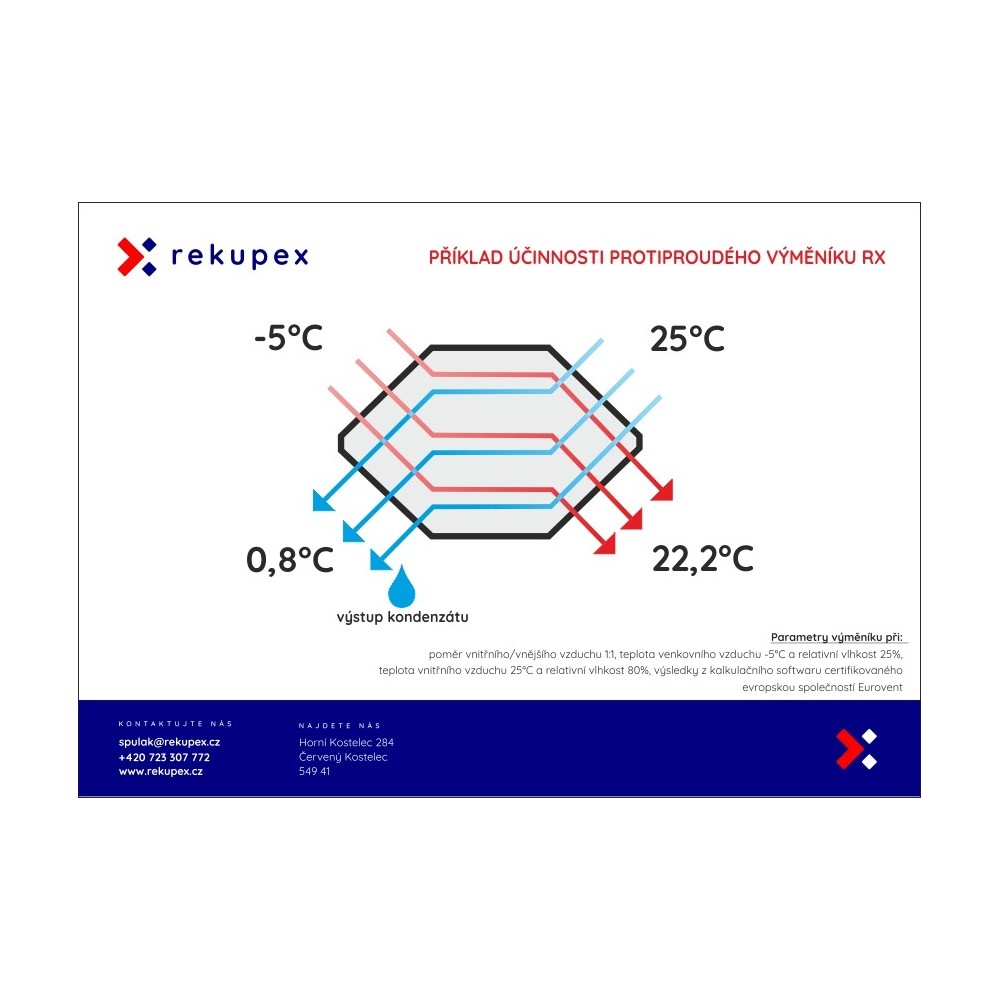

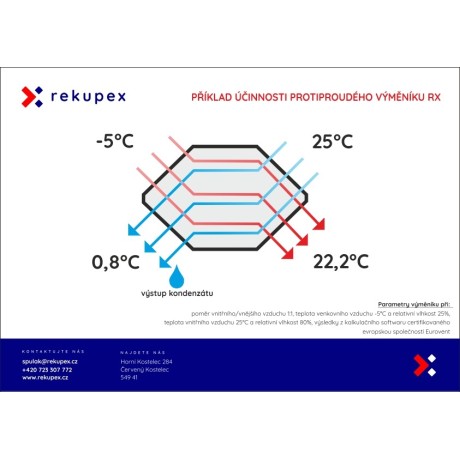

Wärmetauscherparameter bei: Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur -5°C und relative Luftfeuchtigkeit 25 %, Innenlufttemperatur 25°C und relative Luftfeuchtigkeit 80 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware
- Durchflussrate 600 m3/Stunde – Wirkungsgrad 96,2 % – Frontalgeschwindigkeit 0,5 m/s – Druckverlust – Einlass – 27,58 Pa, Auslass – 40,27 Pa
- Durchflussrate 1900 m3/Stunde – Wirkungsgrad 95,1 % – Frontalgeschwindigkeit 1,5 m/s – Druckverlust – Einlass – 137,3 Pa, Auslass – 207,7 Pa
- Durchflussrate 2500/Stunde – Wirkungsgrad 95 % – Frontalgeschwindigkeit 1,9 m/s – Druckverlust – Einlass – 203 Pa, Auslass – 309,1 Pa
Auf Anfrage senden wir Ihnen komplette Tauscherparameter und resultierende Werte per E-Mail in Form von Parameterblättern im .pdf-Format zu, unter den von Ihnen gewünschten Bedingungen (Feuchte, Temperatur, Luftvolumenstrom).

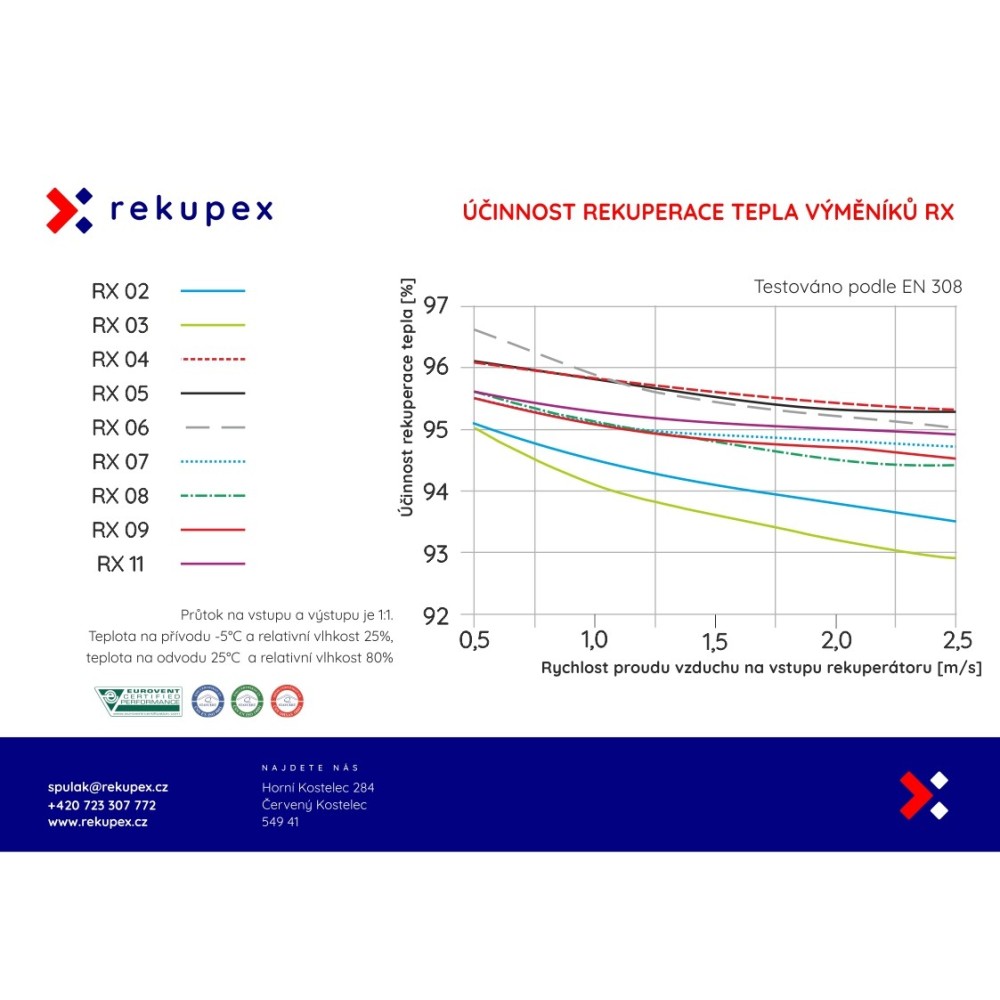

Effizienz von RX-Gegenstromwärmetauschern
Diagramm der Abhängigkeit des Druckverlustes - PD [Pa] vom Volumenstrom AV [m3/h] - Wärmetauscher RX 08/700
Parameter für die durchschnittliche Winterperiode in der Tschechischen Republik
Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur 6 °C und relative Luftfeuchtigkeit 76 %, Innenlufttemperatur 25 °C und relative Luftfeuchtigkeit 28 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware
Diagramm der Abhängigkeit des Wirkungsgrades EFF [%] vom Volumenstrom AV [m3/h] - Wärmetauscher RX 08/700falsch>
Parameter für die durchschnittliche Winterperiode in der Tschechischen Republik
Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur 6 °C und relative Luftfeuchtigkeit 76 %, Innenlufttemperatur 25 °C und relative Luftfeuchtigkeit 28 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware
Der Wärmetauscher kann an jeder beliebigen Stelle im Gerät (Schrank, Kasten) eingebaut werden.
 |
Installation auf einem schmalen Tablett. Empfohlenes Gefälle von 3° zum Abwärmeaustritt für guten Kondensatablauf. |
 |
Montage auf der Frontfläche Empfohlenes Gefälle von 5° zum Abwärmeaustritt für guten Kondensatablauf. |
 |
Installation auf einem schmalen Tablett Diese Position ist nur möglich, wenn nicht das gesamte Gewicht des Wärmetauschers auf einer schmalen Wanne ruht. |
Um Ihre Bestellungen schnellstmöglich beantworten zu können, halten wir die gängigsten Tauscher in größeren Mengen auf Lager.

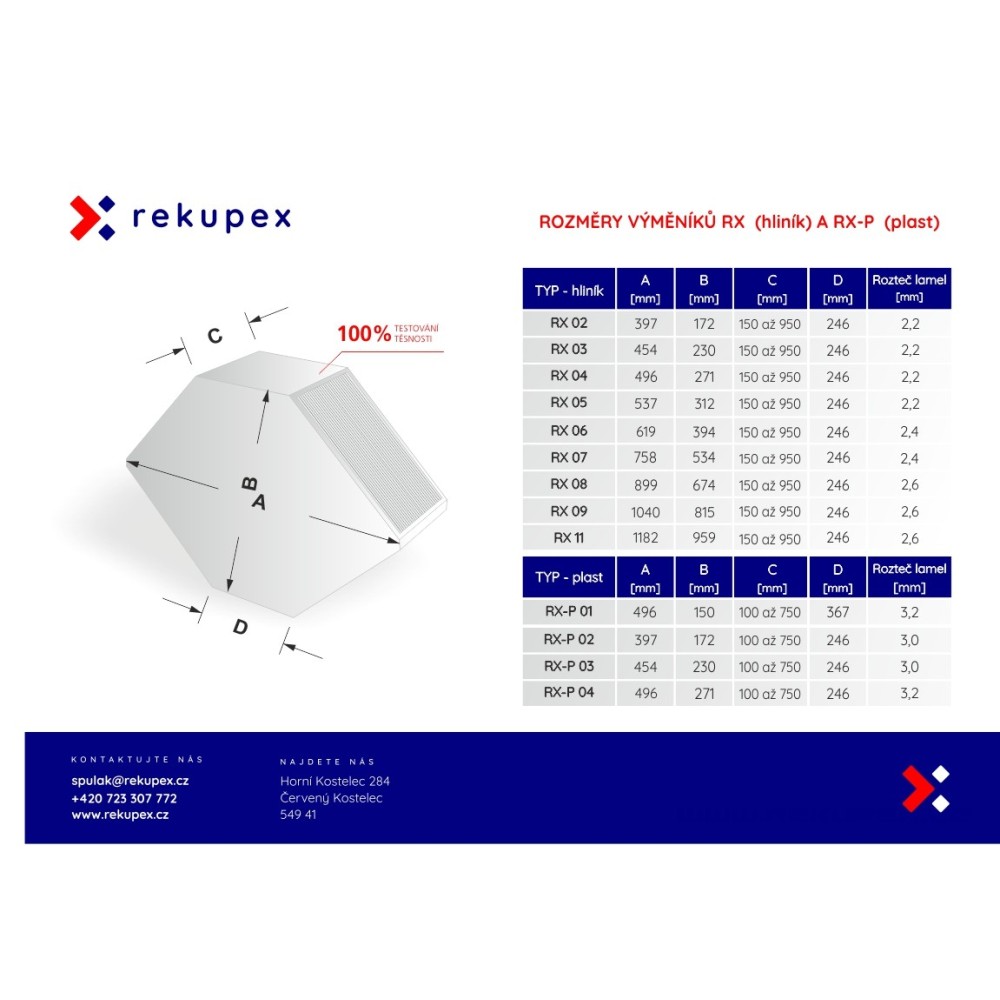

Wenn Sie aus unserem Angebot im E-Shop nichts auswählen, ist es für uns kein Problem, Ihnen einen beliebigen Umtauscher gemäß der folgenden Tabelle zu bepreisen.
Technische Daten
- Délka záruky
- 36 měsíců
- Certifikace EUROVENT:
- ANO
- Materiál lamel:
- hliník
- Materiál opláštění:
- hliník
- Nejvyšší účinnost při výkonu [m3/hod]:
- 330 - 2500
- Rozměry d x š x v [mm]:
- 899 x 674 x 700
- Rozteč lamel [mm]:
- 2,6
- Hmotnost [kg]:
- 36,15
- Provozní teplota [°C]
- -40 až +80
