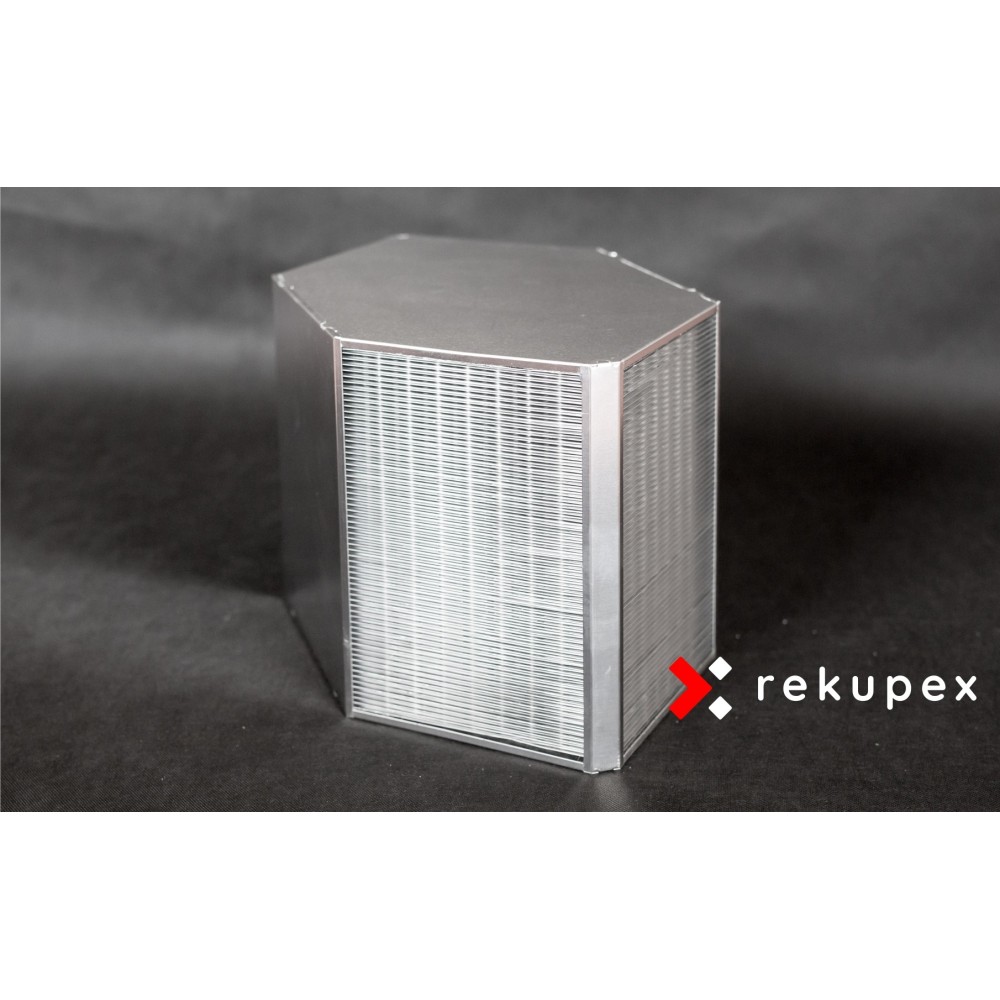

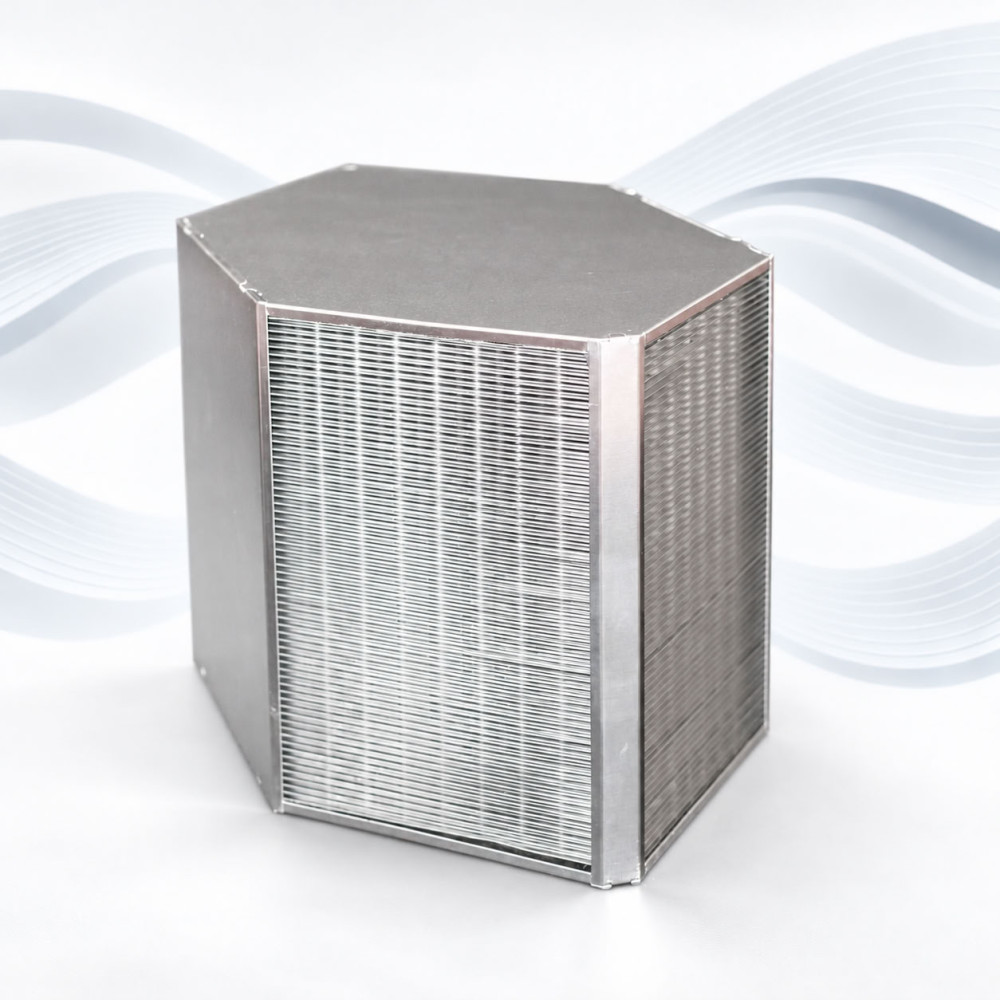

Wärmerückgewinnungstauscher RX 07/600 (Gegenstrom-Warmluftrekuperator zur Luftrückgewinnung)

Durchflussrate 2050 m3/Stunde – Wirkungsgrad 94,5 % ….
Durchflussrate 1200 m3/Stunde – Wirkungsgrad 94,8 % ….
Durchflussrate 370 m3/Stunde – Wirkungsgrad 94,9 % ….

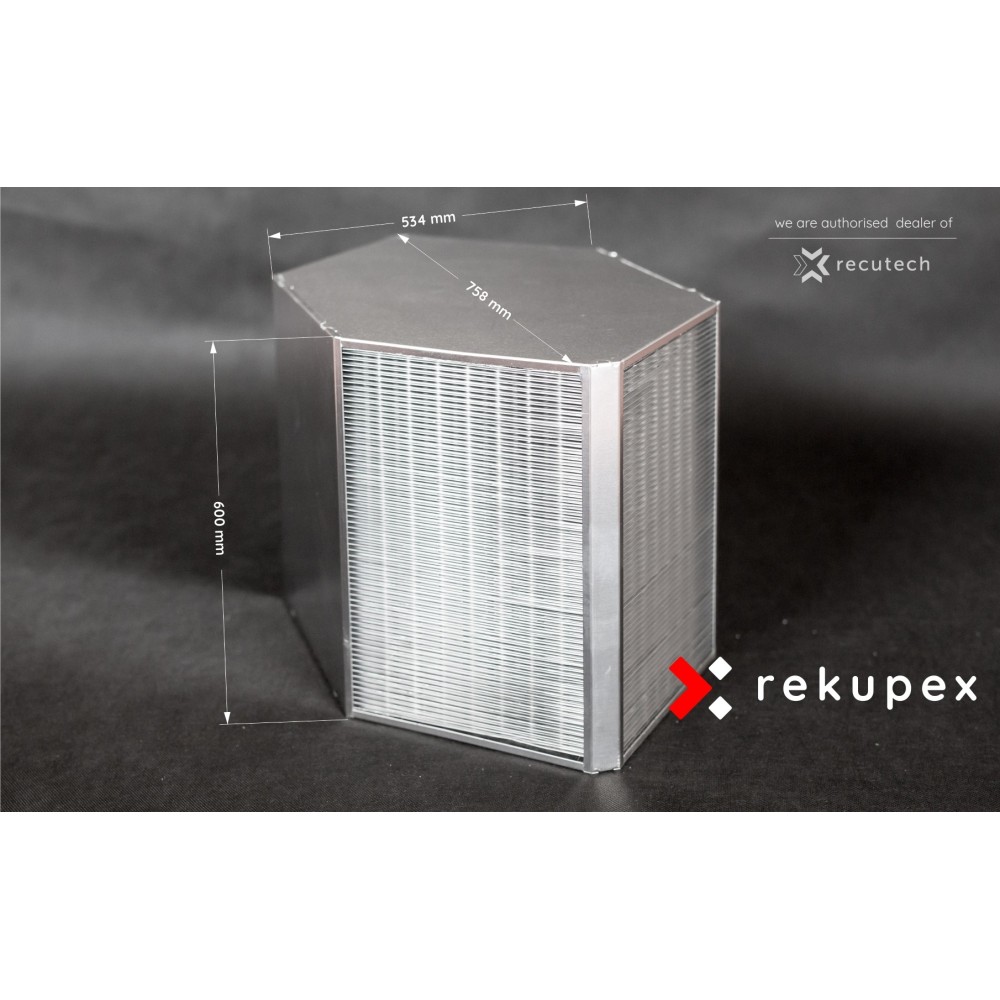

Abmessungen: 758 x 533 x 600 mm ....
Gewicht: 20,95 kg ....
Material: Aluminium

508,2 €
i
Der angewandte Mehrwertsteuerbetrag beträgt 0% für das Land Vereinigte Staaten.
Versandzeit 1 - 2 Werktage
Menge
Auf Lager

RX und RX-P sind moderne Gegenstromwärmetauscher mit Lamellen aus langlebigem Aluminium und Kunststoff. Der Gegenstromwärmetauscher ist der Nachfolger des weniger

effizienter Kreuzaustauscher. Der Gegenstromwärmetauscher überträgt weder Feuchtigkeit noch Gerüche. Sein Wirkungsgrad liegt bei über 95 %.
Dank dieser Eigenschaften und der geprüften Dichtheit jedes gefertigten Teils findet es sowohl in Wärmerückgewinnungsanlagen von Passivhäusern als auch in industriellen Anwendungen Verwendung.

  • Wirkungsgrad bis über 95%
  • Ausgezeichnetes Preis-Leistungs-Verhältnis
  • Das beste Gleichgewicht zwischen Druckverlust und Effizienz
  • Speziell entwickelte Lamellengeometrie für optimale Wärmeübertragungseigenschaften
  • 100% Dichtheitsprüfung
  • Doppelnahttechnologie für die gesamte Produktlinie = beste Dichtigkeit auf dem Markt
  • Längen aller Größen bis 950 mm (am Stück)
  • Abmessungen: 758 x 534 x 600 mm
  • Gewicht: 20,95 kg
  • Material: Aluminium
  • Eurovent-, ILH-, TÜV-, EAC-, QMS-, OHMS- und EMS-Zertifizierungen

EUROVENTilh logo.jpgEAC

Wärmetauscherparameter bei: Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur -5°C und relative Luftfeuchtigkeit 25 %, Innenlufttemperatur 25°C und relative Luftfeuchtigkeit 80 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware
  • Durchflussrate 370 m3/Stunde – Wirkungsgrad 94,9 % – Frontalgeschwindigkeit 0,5 m/s – Druckverlust – Einlass – 21,4 Pa, Auslass – 31,6 Pa
  • Durchflussrate 1200 m3/Stunde – Wirkungsgrad 94,8 % – Frontalgeschwindigkeit 1,5 m/s – Druckverlust – Einlass – 108,5 Pa, Auslass – 161,4 Pa
  • Durchflussrate 2050 m3/Stunde – Wirkungsgrad 94,5 % – Frontalgeschwindigkeit 2,5 m/s – Druckverlust – Einlass – 240,9 Pa, Auslass – 362,6 Pa

    Auf Anfrage senden wir Ihnen komplette Tauscherparameter und resultierende Werte per E-Mail in Form von Parameterblättern im .pdf-Format zu, unter den von Ihnen gewünschten Bedingungen (Feuchte, Temperatur, Luftvolumenstrom).

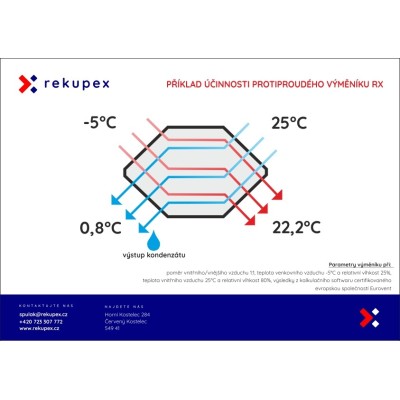

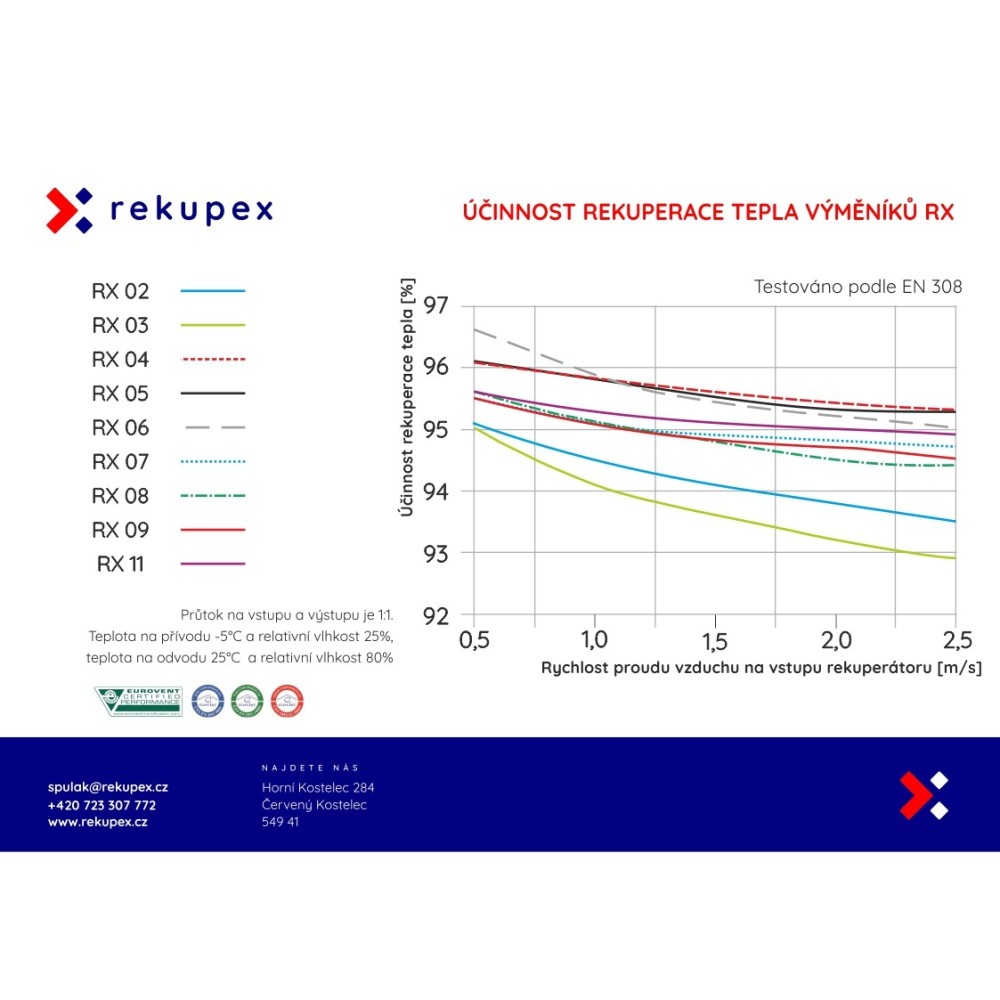

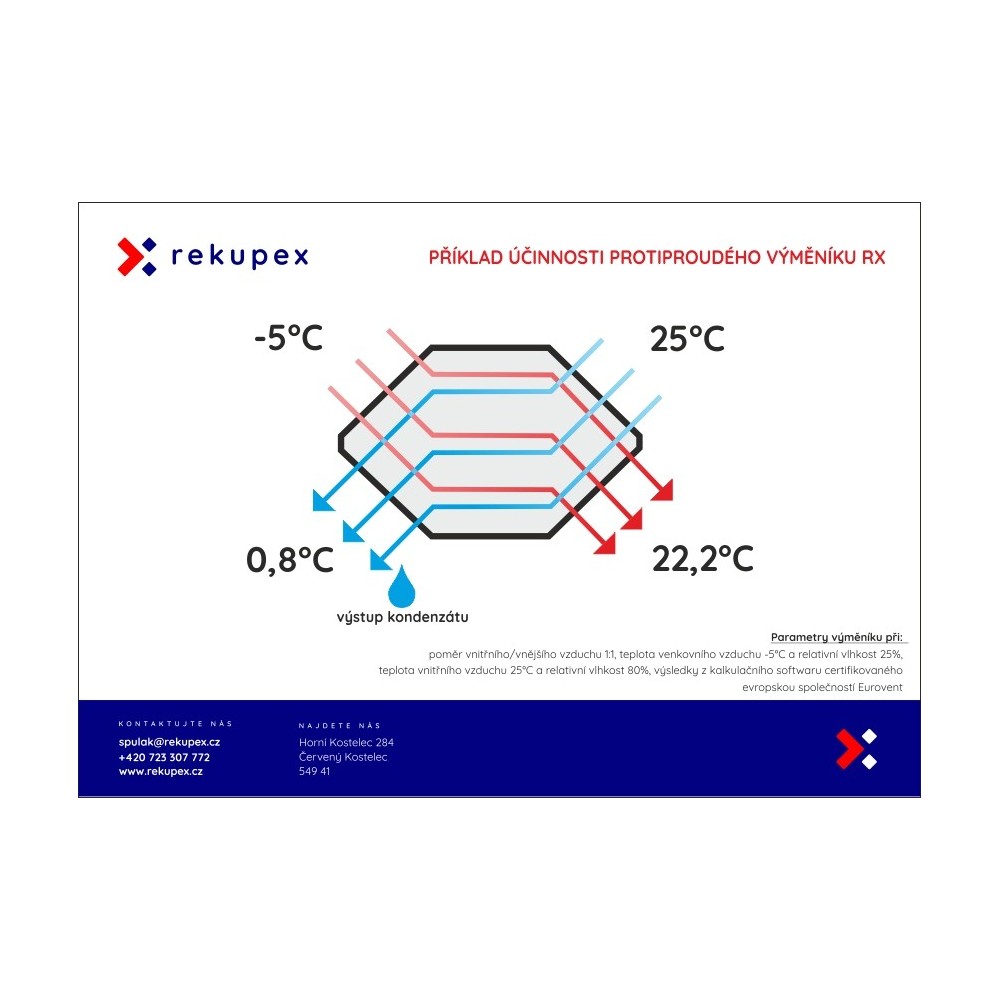

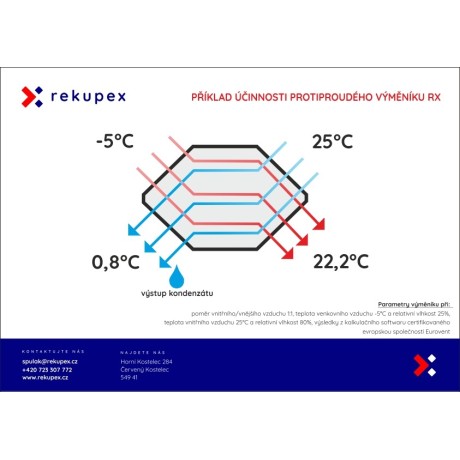

Effizienz von RX-Gegenstromwärmetauschern

Effizienz von Gegenstromwärmetauschern

Diagramm des Druckverlusts - PD [Pa] gegenüber dem Volumenstrom AV [m3/h] - Wärmetauscher RX 07/600

Parameter für die durchschnittliche Winterperiode in der Tschechischen Republik

Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur 1 °C und relative Luftfeuchtigkeit 78 %, Innenlufttemperatur 25 °C und relative Luftfeuchtigkeit 28 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware

Gegenstrom-Wärmerückgewinnungstauscher

Diagramm der Abhängigkeit des Wirkungsgrades EFF [%] vom Volumenstrom AV [m3/h] - Wärmetauscher RX 07/600

Parameter für die durchschnittliche Winterperiode in der Tschechischen Republik

Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur 1°C und relative Luftfeuchtigkeit 78%, InnentemperaturUmgebungslufttemperatur 25 °C und relative Luftfeuchtigkeit 28 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware

Effizienz des Gegenstromwärmetauschers RX 07-600

Der Wärmetauscher kann an jeder beliebigen Stelle im Gerät (Schrank, Kasten) eingebaut werden.

Wärmerückgewinnungstauscher auf einem breiten Tablett

Installation auf einem schmalen Tablett.

Empfohlenes Gefälle von 3° zum Abwärmeaustritt für guten Kondensatablauf.

Wärmerückgewinnungstauscher auf der Vorderseite

Montage auf der Frontfläche

Empfohlenes Gefälle von 5° zum Abwärmeaustritt für guten Kondensatablauf.

Wärmerückgewinnungstauscher auf einer schmalen Platte

Installation auf einem schmalen Tablett

Diese Position ist nur möglich, wenn nicht das gesamte Gewicht des Wärmetauschers auf einer schmalen Wanne ruht.


Durch die präzise Bearbeitung der Wärmetauscherabmessungen ist deren gegenseitige Kombination zur Steigerung der Effizienz und maximalen Leistung möglich. Luftstrom.

Kombinationslösung

Die Lamellen der gesamten RX-Wärmetauscherreihe sind mit Doppelflanschtechnologie ausgestattet und erreichen dadurch die beste Dichtheit auf dem Markt.

Doppelkantenlamellen

Um Ihre Bestellungen schnellstmöglich beantworten zu können, halten wir die gängigsten Tauscher in größeren Mengen auf Lager.

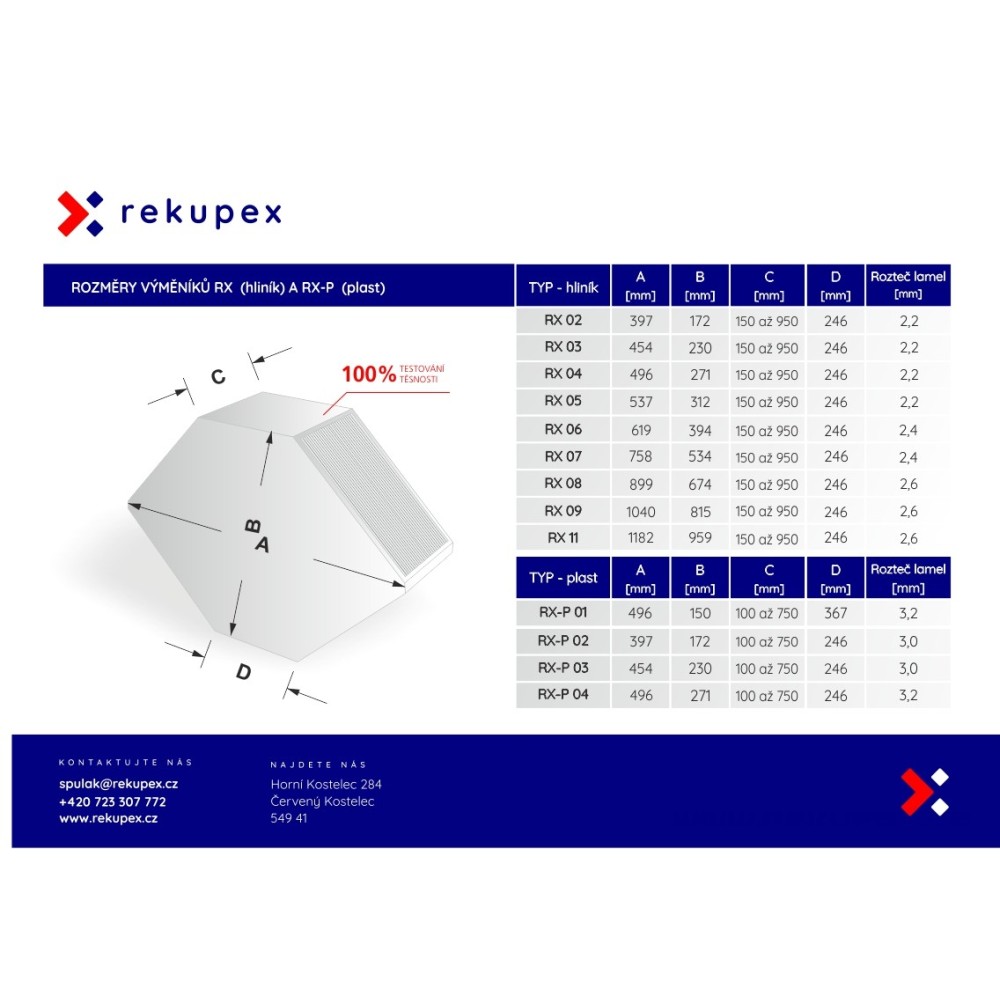

Wenn Sie aus unserem Angebot im E-Shop nichts auswählen, ist es für uns kein Problem, Ihnen einen beliebigen Umtauscher gemäß der folgenden Tabelle zu bepreisen.

Selbsthilfe-Rekuperationseinheit

Technische Daten

Délka záruky
36 měsíců
Certifikace EUROVENT:
ANO
Materiál lamel:
hliník
Materiál opláštění:
hliník
Nejvyšší účinnost při výkonu [m3/hod]:
0 - 2050
Rozměry d x š x v [mm]:
758 x 534 x 600
Rozteč lamel [mm]:
2,4
Hmotnost [kg]:
20,95
Provozní teplota [°C]
-40 až +80
