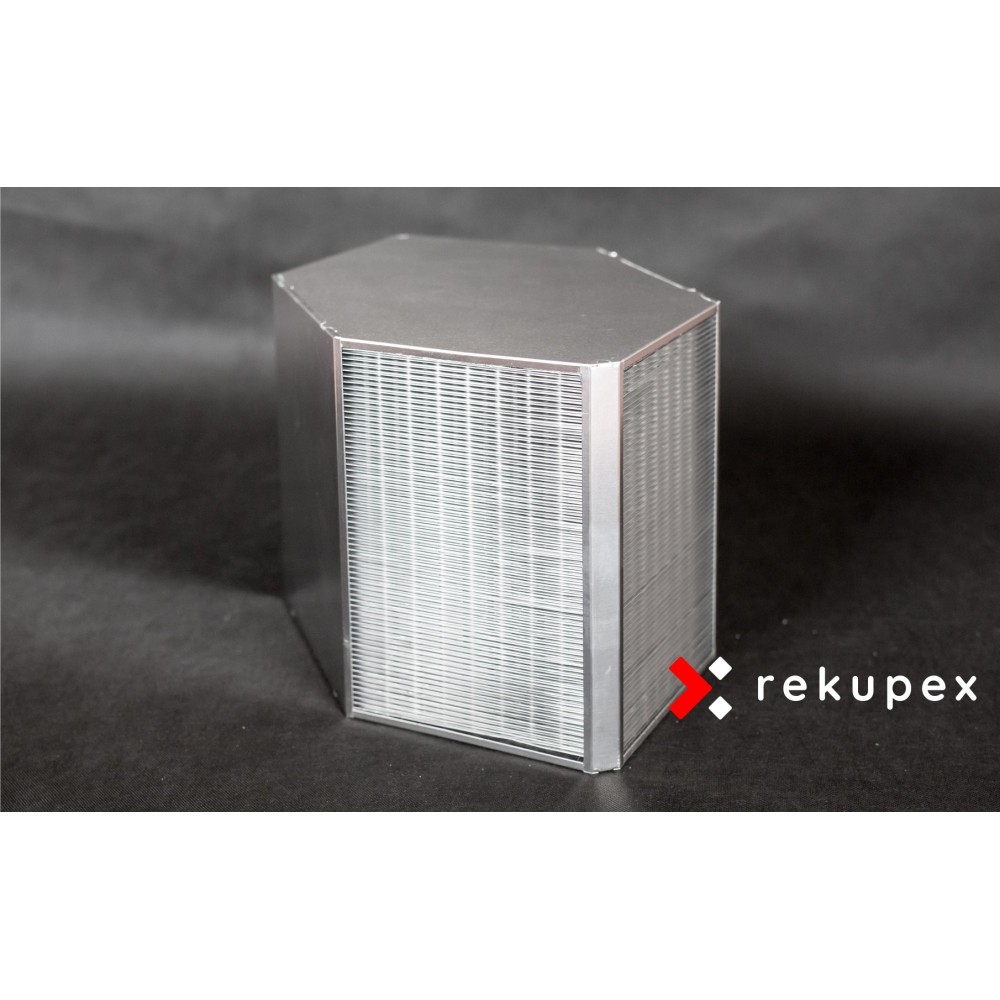

Wärmerückgewinnungstauscher RX 07/950 (Gegenstrom-Warmluft-Wärmetauscher zur Luftrückgewinnung)
Durchflussrate 3200 m3/Stunde – Wirkungsgrad 95,1 % – 250,1 Pa ….
Durchflussrate 2000 m3/Stunde – Wirkungsgrad 95,4 % – Druck. 123,5 Pa verloren ....
Durchflussrate 700 m3/Stunde – Wirkungsgrad 96 % – Druckverlust 37 Pa ….
Dimension: 758 x 533 x 950 mmm ....
Gewicht: 32,1 kg ....
Material: Aluminium

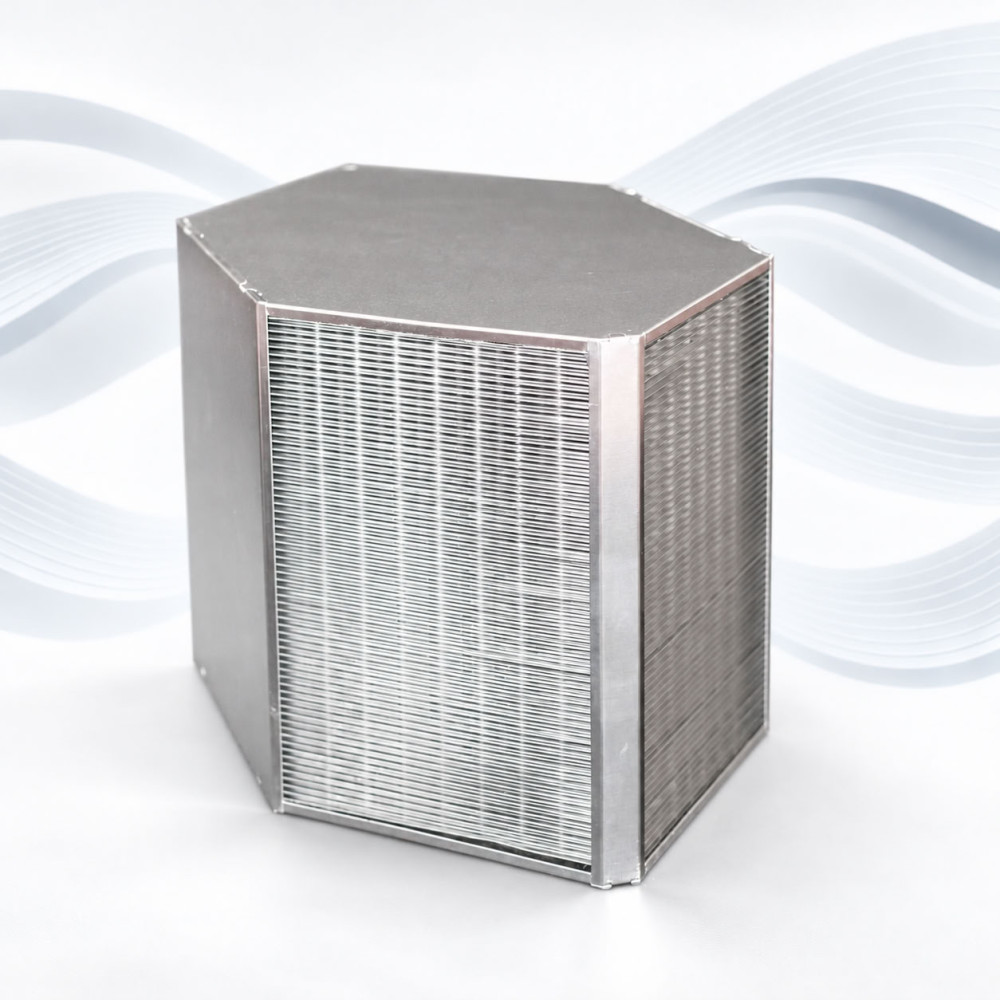

RX und RX-P sind moderne Gegenstromwärmetauscher mit Lamellen aus langlebigem Aluminium und Kunststoff. Der Gegenstromwärmetauscher ist der Nachfolger des weniger
effizienter Kreuzaustauscher. Der Gegenstromwärmetauscher überträgt weder Feuchtigkeit noch Gerüche. Sein Wirkungsgrad liegt bei über 95 %.
Dank dieser Eigenschaften und der geprüften Dichtheit jedes gefertigten Teils findet es sowohl in Wärmerückgewinnungsanlagen von Passivhäusern als auch in industriellen Anwendungen Verwendung.
- Wirkungsgrad bis über 95%
- Ausgezeichnetes Preis-Leistungs-Verhältnis
- Das beste Gleichgewicht zwischen Druckverlust und Effizienz
- Speziell entwickelte Lamellengeometrie für optimale Wärmeübertragungseigenschaften
- 100% Dichtheitsprüfung
- Doppelnahttechnologie für die gesamte Produktlinie = beste Dichtigkeit auf dem Markt
- Längen aller Größen bis 950 mm (am Stück)
- Abmessungen: 758 x 533 x 950 mm ....
- Gewicht: 32,1 kg
- Material: Aluminium
- Eurovent-, ILH-, TÜV-, EAC-, QMS-, OHMS- und EMS- Zertifizierungen
Austauscherparameter bei:

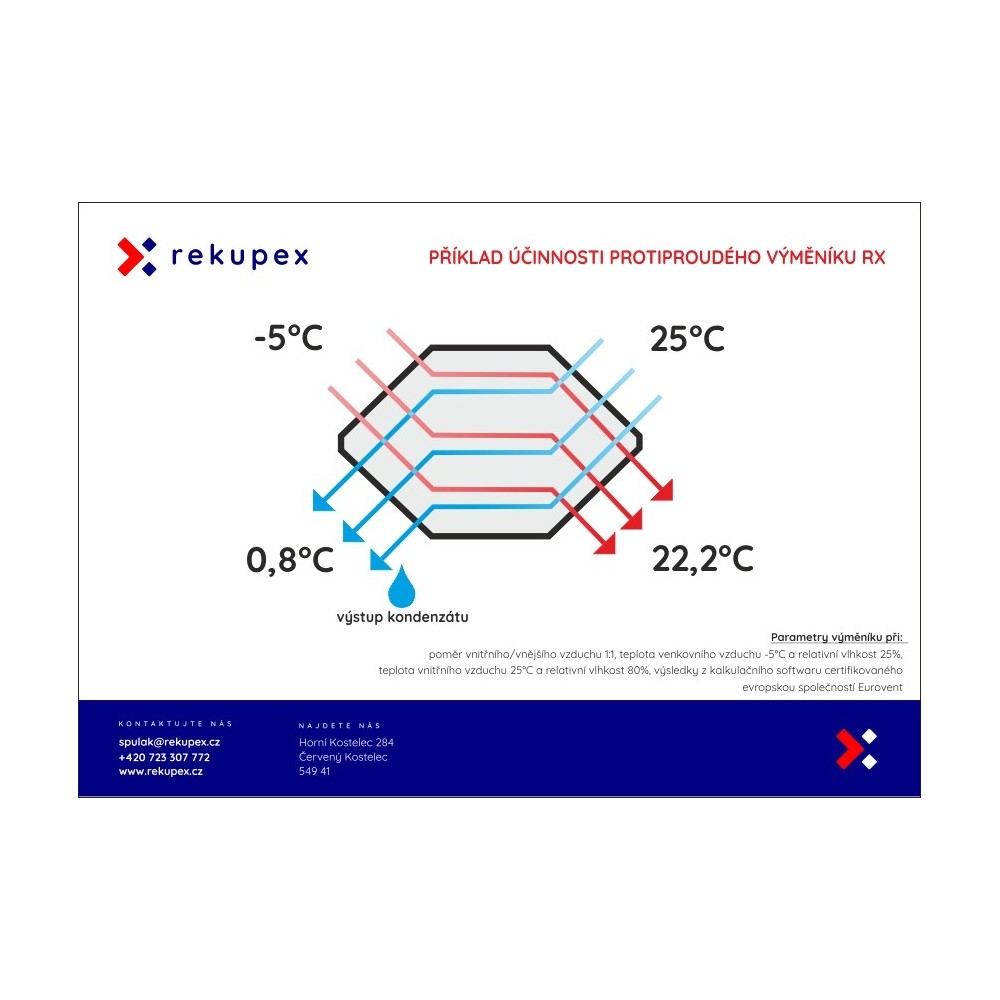

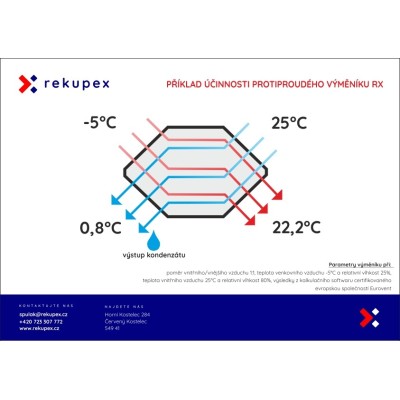

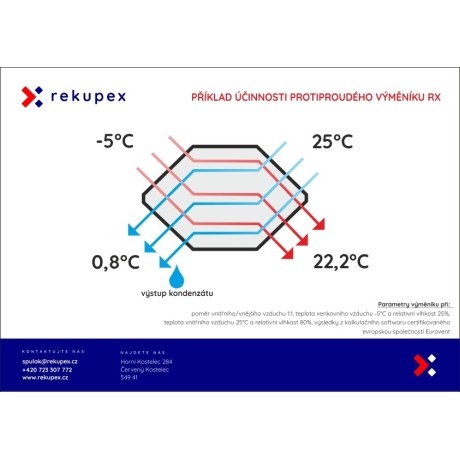

Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur -5 °C und relative Luftfeuchtigkeit 25 %, Innenlufttemperatur 25 °C und relative Luftfeuchtigkeit 80 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware
- Durchflussrate 700 m3/Stunde – Wirkungsgrad 96,1 % – Frontalgeschwindigkeit am Einlass 0,5 m/s – Druckverlust – Einlass – 29,3 Pa, Auslass – 37,1 Pa
- Durchflussrate 2000 m3/Stunde – Wirkungsgrad 95,4 % – Frontalgeschwindigkeit am Einlass 1,7 m/s – Druckverlust – Einlass – 123,5 Pa, Auslass – 155,9 Pa
- Durchflussrate 3200 m3/Stunde – Wirkungsgrad 95,1 % – Frontalgeschwindigkeit am Einlass 2,5 m/s – Druckverlust – Einlass – 218,1 Pa, Auslass – 328,7 Pa
Auf Anfrage senden wir Ihnen komplette Tauscherparameter und resultierende Werte per E-Mail in Form von Parameterblättern im .pdf-Format zu, unter den von Ihnen gewünschten Bedingungen (Feuchte, Temperatur, Luftvolumenstrom).
Diagramm der Abhängigkeit des Druckverlustes - PD [Pa] vom Volumenstrom AV [m3/h] - Wärmetauscher RX 07/950
Parameter für die durchschnittliche Winterperiode in der Tschechischen Republik
Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur 1 °C und relative Luftfeuchtigkeit 78 %, Innenlufttemperatur 25 °C und relative Luftfeuchtigkeit 28 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware
Diagramm der Abhängigkeit des Wirkungsgrades EFF [%] vom Volumenstrom AV [m3/h] - Wärmetauscher RX 07/950
Parameter für die durchschnittliche Winterperiode in der Tschechischen Republik
Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur 1 °C und relative Luftfeuchtigkeit 78 %, Innenlufttemperatur 25 °C und relative Luftfeuchtigkeit 28 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware
s://www.rekupex.cz/img/cms/EFF%20-%20AV%2007-950.jpg" alt="Diagramm der Rekuperatoreffizienz" width="468" height="504" />
Der Wärmetauscher kann an jeder beliebigen Stelle im Gerät (Schrank, Kasten) eingebaut werden.
 |
Installation auf einem schmalen Tablett. Empfohlenes Gefälle von 3° zum Abwärmeaustritt für guten Kondensatablauf. |
 |
Montage auf der Frontfläche Empfohlenes Gefälle von 5° zum Abwärmeaustritt für guten Kondensatablauf. |
 |
Installation auf einem schmalen Tablett Diese Position ist nur möglich, wenn nicht das gesamte Gewicht des Wärmetauschers auf einer schmalen Wanne ruht. |
Durch die präzise Bearbeitung der Wärmetauscherabmessungen ist deren gegenseitige Kombination zur Steigerung der Effizienz und maximalen Leistung möglich. Luftstrom.
Die Lamellen der gesamten RX-Wärmetauscherreihe sind mit Doppelflanschtechnologie ausgestattet und erreichen dadurch die beste Dichtheit auf dem Markt.
Um Ihre Bestellungen schnellstmöglich beantworten zu können, halten wir die gängigsten Tauscher in größeren Mengen auf Lager.

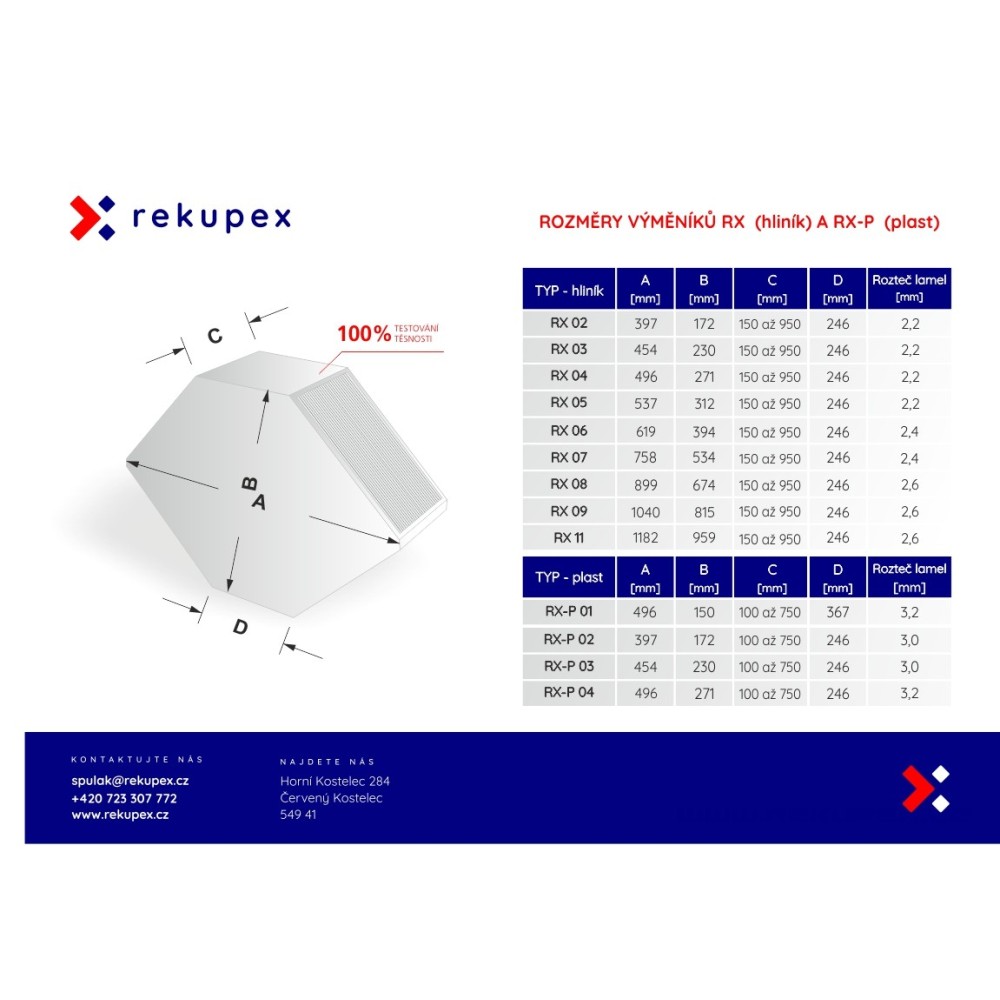

Wenn Sie aus unserem Angebot im E-Shop nichts auswählen, ist es für uns kein Problem, Ihnen einen beliebigen Umtauscher gemäß der folgenden Tabelle zu bepreisen.
Technische Daten
- Garantiedauer
- 36 Monate
- EUROVENT-Zertifizierung:
- JA
- Lamellenmaterial:
- Aluminium
- Ummantelungsmaterial:
- Aluminium
- Höchste Effizienz bei der Leistung [m3/Stunde]:
- 0 - 3200
- Abmessungen LxBxH [mm]:
- 758 x 533 x 950
- Lamellenabstand [mm]:
- 2.4
- Gewicht [kg]:
- 32.1
- Betriebstemperatur [°C]
- -40 bis +80
Erhöht ein Enthalpie Wärmetauscher die Luftfeuchtigkeit im Haus?
Ja, ein Enthalpie Wärmetauscher kann einen Teil der Feuchtigkeit aus der Abluft zurückgewinnen und dadurch die Luftfeuchtigkeit im Innenraum erhöhen.
In der Praxis liegt die Steigerung typischerweise bei 10–15 % während der Heizperiode. Unter idealen Bedingungen kann sie auch 25–30 % erreichen.
Dies bestätigt auch ein realer Test eines unabhängigen Anwenders, der den RECUTECH Enthalpie Wärmetauscher in seiner AEREX Lüftungsanlage installiert und die Luftfeuchtigkeit im Haus langfristig gemessen hat.
Reale Messung der Luftfeuchtigkeit im Haus
Wichtig ist: Ein Enthalpie Wärmetauscher erzeugt keine Feuchtigkeit, sondern führt sie lediglich teilweise zurück. Der Effekt zeigt sich daher schrittweise über mehrere Tage bis Wochen.
