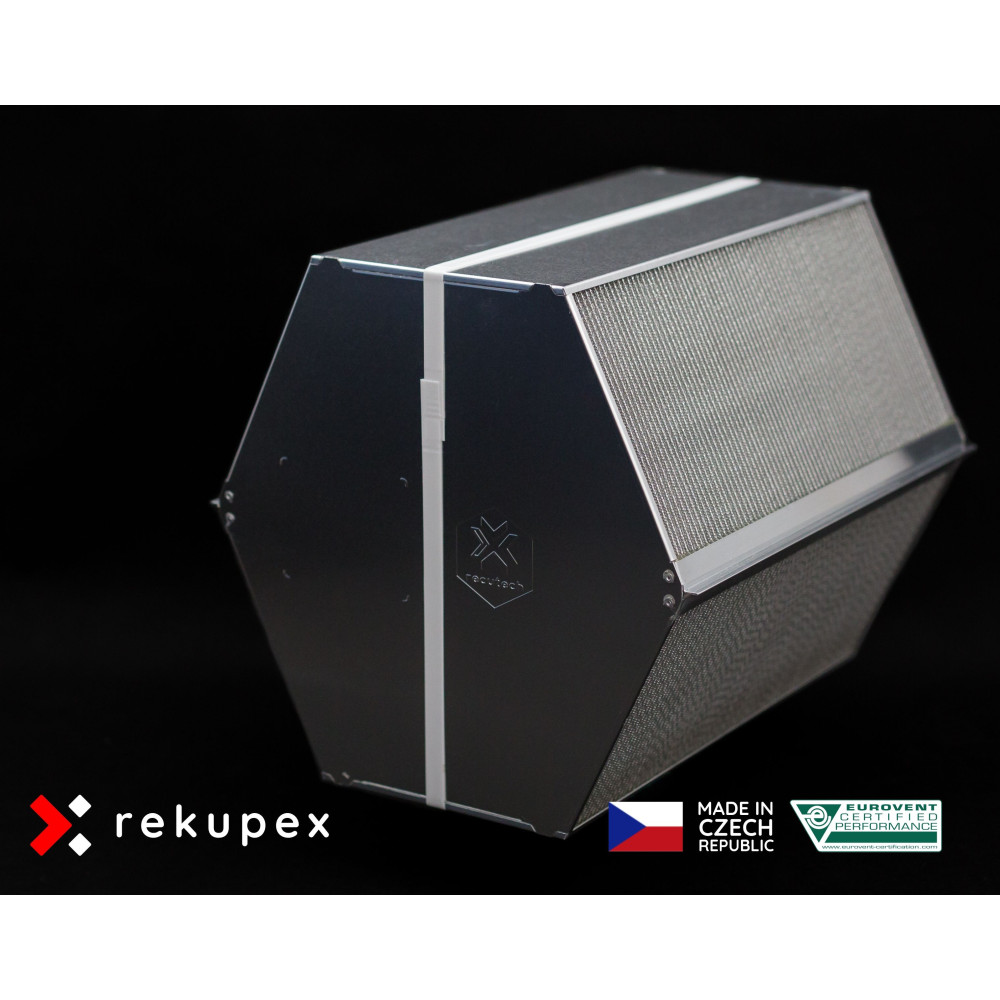

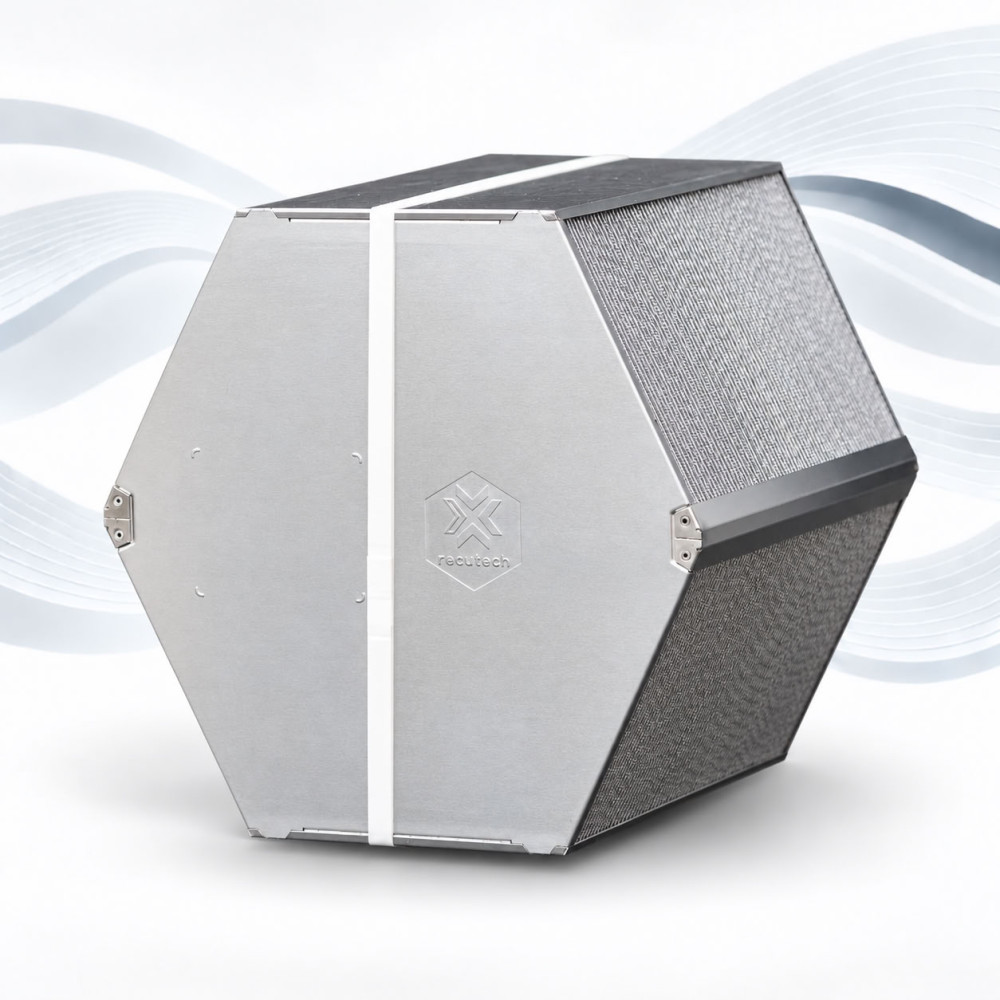

Enthalpischer Wärmetauscher RFK+16-500-28 RECUTECH (Enthalpischer Rekuperator zur Luftrückgewinnung)

Die Serie RFK+ / RFC+ ist eine vollenthalpische Alternative zu den RSF+ Gegenstrom-Aluminium-Wärmetauschern, die dank innovativer Technologie nicht nur einen thermischen Wirkungsgrad von bis zu 90 % sondern auch eine sehr hohe Feuchtigkeitseffizienz bietet. Dank gleicher Abmessungen ist zudem ein einfacher Austausch der Aluminium- und Kunststoff-Wärmetauscher ohne weitere Modifikationen am Wärmerückgewinnungsgerät möglich.

• Thermischer Wirkungsgrad bis zu 90 %
• Latente Effizienz bis zu 75 %
• Hohe Beständigkeit gegen unausgeglichenen Druck
• Hohe selektive Permeabilität
• Einzigartiges METALPIC-Material
• Höchster thermischer Wirkungsgrad aller Enthalpieprodukte auf dem Markt
• Hohe Feuchtigkeitseffizienz
• Die maximale Eingangs-/Ausgangsdruckdifferenz von 800 Pa übertrifft andere Enthalpieprodukte mit Polymermembran
• Kondensationsreduzierung und deutliche Gefrierpunktsenkung
• Durchdringung von ausschließlich Wasserdampf durch eine hochselektive durchlässige Membran
• Garantierte Dichtheit durch 100%ige Produktionsprüfung
• Einsatz mit Standardgeräten durch standardisierte Abmessungen
• Eurovent-Zertifizierung, Hygienezertifizierung nach VDI 6022 und Brandverhaltensklassifizierung nach EN 13501-1

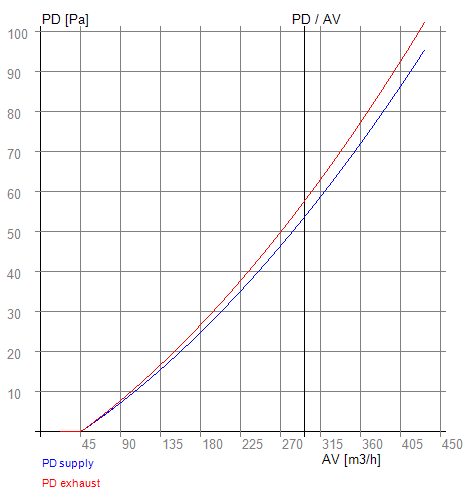

Diagramm der Abhängigkeit des Druckverlusts - PD [Pa] vom Volumenstrom AV [m3/h] - Wärmetauscher RECUTECH RFK+16-500-28

Parameter für die Winterperiode gemäß der Organisation EUROVENT

Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur -3°C und relative Luftfeuchtigkeit 90 %, Innenlufttemperatur 25°C und relative Luftfeuchtigkeit 60 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware

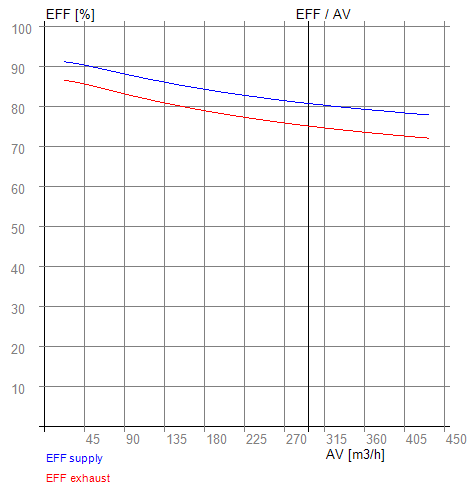

Diagramm der Abhängigkeit des Wirkungsgrades EFF [%] vom Volumenstrom AV [m3/h] - Wärmetauscher RECUTECH RFK+16-500-28

Parameter für die durchschnittliche Winterperiode in der Tschechischen Republik

Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur -3°C und relative Luftfeuchtigkeit 90 %, Innenlufttemperatur 25°C und relative Luftfeuchtigkeit 60 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware

Diagramm der Abhängigkeit der Effizienz EFF [%] von der relativen Luftfeuchtigkeit RH [%] - Wärmetauscher RECUTECH RFK+16-500-28

Parameter für die durchschnittliche Winterperiode in der Tschechischen Republik

Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur -3°C und relative Luftfeuchtigkeit 90 %, Innenlufttemperatur 25°C und relative Luftfeuchtigkeit 60 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware

RECUTECH Konverter für relative Luftfeuchtigkeit" width="476" height="501" />

Was ist das Besondere am RECUTECH-Enthalpietauscher?

---

Hoher Wärmewirkungsgrad – Dank formbarer Materialien und dadurch größerer Wärmeübertragungsfläche beträgt der Wärmeübertragungswirkungsgrad bis zu 90 %. Wir verwenden keine Abstandshalter, da diese nicht benötigt werden.

Feuchtigkeitsübertragungseffizienz bis zu 75 %.

Dichtheit – Wie Sie es von RECUTECH-Wärmetauschern gewohnt sind, sind sie dicht. Auch bei Enthalpie-Wärmetauschern machen wir keine Kompromisse. Wir testen alle Wärmetauscher und liefern Ihnen nur dichte Teile.

Hohe Widerstandsfähigkeit gegen Druckungleichgewichte – Dank der Steifigkeit der verwendeten Materialien können unsere Wärmetauscher Druckungleichgewichten von 800 Pa standhalten. Sie ermöglichen auch den Einsatz in einer Konfiguration, bei der ein Lüfter im Gerät ansaugt und der andere herausdrückt.

Hohe Selektivität – Unsere Membran ist hochselektiv. Sie lässt nur Wasserdampf durch, keine anderen Gase. Die Selektivität wird durch Tests bestätigt.

Einfacher Austausch in bestehenden Anlagen – Dank der gleichen Abmessungen und ähnlichen thermischen Wirkungsgradparameter können Sie den Wärmetauscher im Gerät problemlos durch einen Enthalpietauscher ersetzen.

Wie wurden diese Parameter erreicht?

---

Dies ist hauptsächlich auf die Verwendung eines einzigartigen Materials namens Metalpic zurückzuführen, das in Recutech-Enthalpietauschern zum Einsatz kommt. Dieses Material wurde exklusiv für diesen Zweck entwickelt und von Recutech hergestellt. Es handelt sich um ein Sandwichmaterial, bei dem jede Komponente ihre eigene, klar definierte Funktion hat.

Es besteht aus einem speziell behandelten Aluminium-Streckmetall mit größtmöglicher offener Fläche. Seine Hauptfunktion besteht darin, eine Stützstruktur für die zweite Komponente, eine sehr dünne Polymermembran, zu bilden. Warum Aluminium? Weil dieses Material Wärme sehr gut leitet und leicht recycelbar ist.

Der zweite Teil des Sandwiches ist eine Polymermembran. Ihre Hauptfunktion ist der Feuchtigkeitstransport und die Gewährleistung der Dichtheit des resultierenden Materials. Es handelt sich um eine selektiv durchlässige Ionenaustauschmembran.

Dank des Streckmetallträgers kann die Membran sehr dünn sein. Je dünner die Membran, desto besser ist die Feuchtigkeitsübertragung. Die beiden Teile dieses Sandwichs werden durch Laminieren miteinander verbunden.

Dieses Material wird dann wie klassische Aluminiumfolie zum Recycling aufbereitet. REK- und REC-Serie. Bei diesem Verfahren müssen beide Teile dieses Sandwichs wie Aluminium mit der relativen Dehnung beim Ziehen zurechtkommen.

Dank dieser Eigenschaften ist es möglich, eine Lamelle zu erzeugen, die während der Verformung verstärkt wird und deren Wärme- und Feuchtigkeitsaustauschfläche vergrößert. Durch die Dehnung wird die Membran weiter geschwächt, und wie bereits erwähnt, ist der Feuchtigkeitstransport umso besser, je dünner sie ist.
