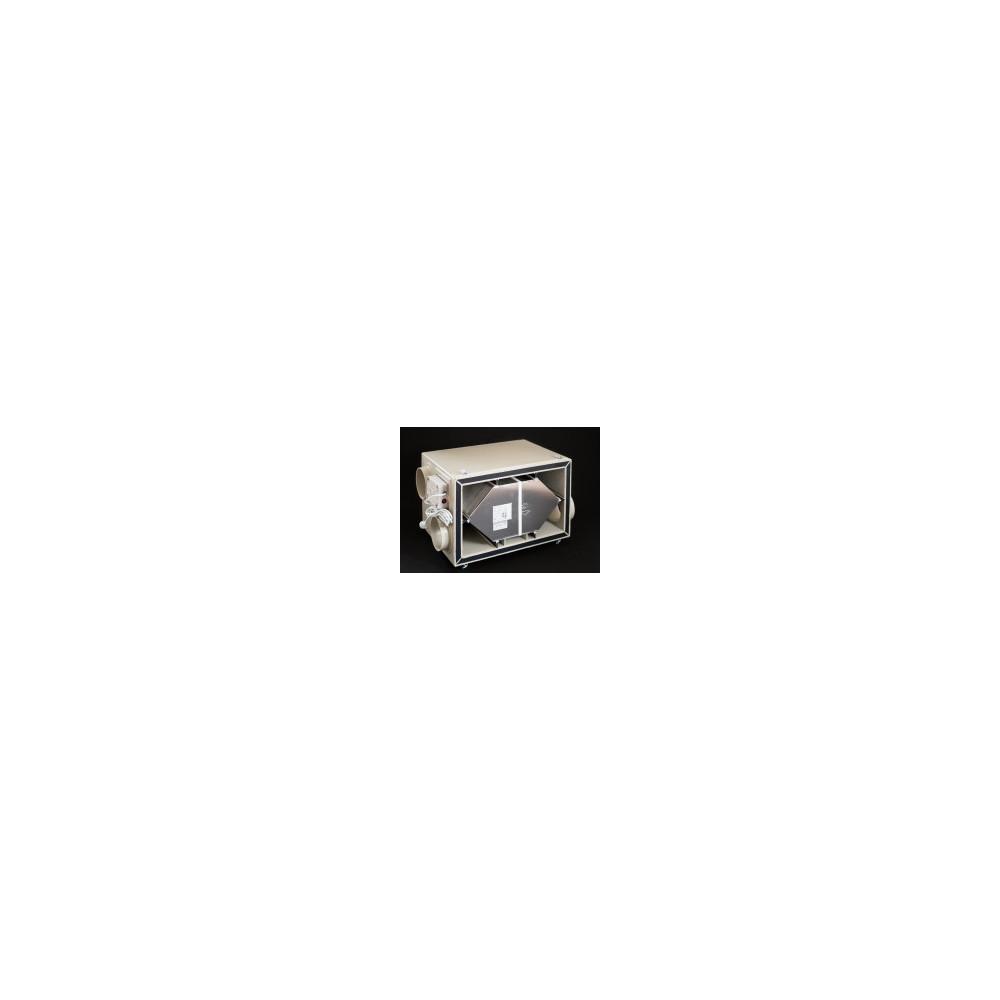

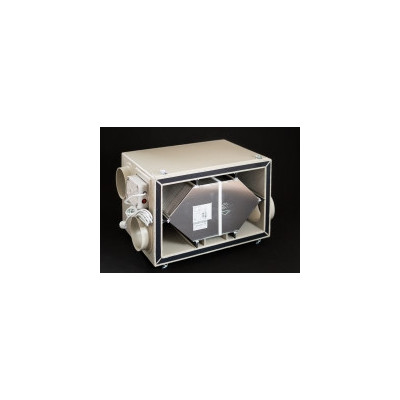

ENTHALPIC RECUBOX® OPEN EX 03/500 – 700 m3/h. (abnehmbarer Wärmetauscher im Gehäuse, Rückgewinnungsbox, Luftrückgewinnung)
Hergestellt in der Tschechischen Republik ...
Hocheffizienter ENTHALPIC-Austauscher RECUTECH .....
Leistung bis zu 700 m3/Stunde .....
M5-Filter mit minimierten Austauschkosten ...
RECUBOXES® werden vollständig in der Tschechischen Republik hergestellt. als Sonderanfertigung nach den genauen Vorgaben unserer Kunden.
Die hohe Qualität wird durch die Verwendung hochwertigster Materialien des deutschen Herstellers SIMONA AG in Kombination mit der Verarbeitung auf Anlagen der Schweizer Leister AG gewährleistet.
Wir präsentieren Ihnen eine intelligente Lösung für ein Wärmerückgewinnungssystem mit unendlicher Variabilität des resultierenden Lüftungssystems (im Gegensatz zu Wärmerückgewinnungsgeräten werden Ventilatoren platziert
separat in die Rohrleitung sowie weiteres Zubehör. Dadurch garantiert das System eine lange Lebensdauer mit einfachem Austausch einzelner Komponenten, unbegrenzter Erweiterbarkeit und System-Upgrades zu minimalen Kosten)
HAUPTVORTEILE VON RECUBOXEN®: |

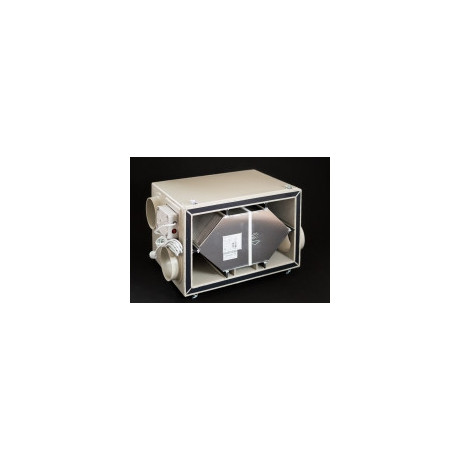

| Das Entfernen des Wärmetauschers aus der Recubox ist sehr einfach und erfolgt buchstäblich in einem Rutsch. |
| MAXIMALE HYGIENE ist gewährleistet, da der Wärmetauscher herausgenommen und sowohl der Wärmetauscher selbst als auch die gesamte Einheit gewaschen werden kann. Der Wärmetauscher ist vom ILH Berlin mit einem Hygienezertifikat zertifiziert, und das RECUBOX-Material ist für die Lebensmittellagerung und den Einsatz im Gesundheitswesen zertifiziert. |

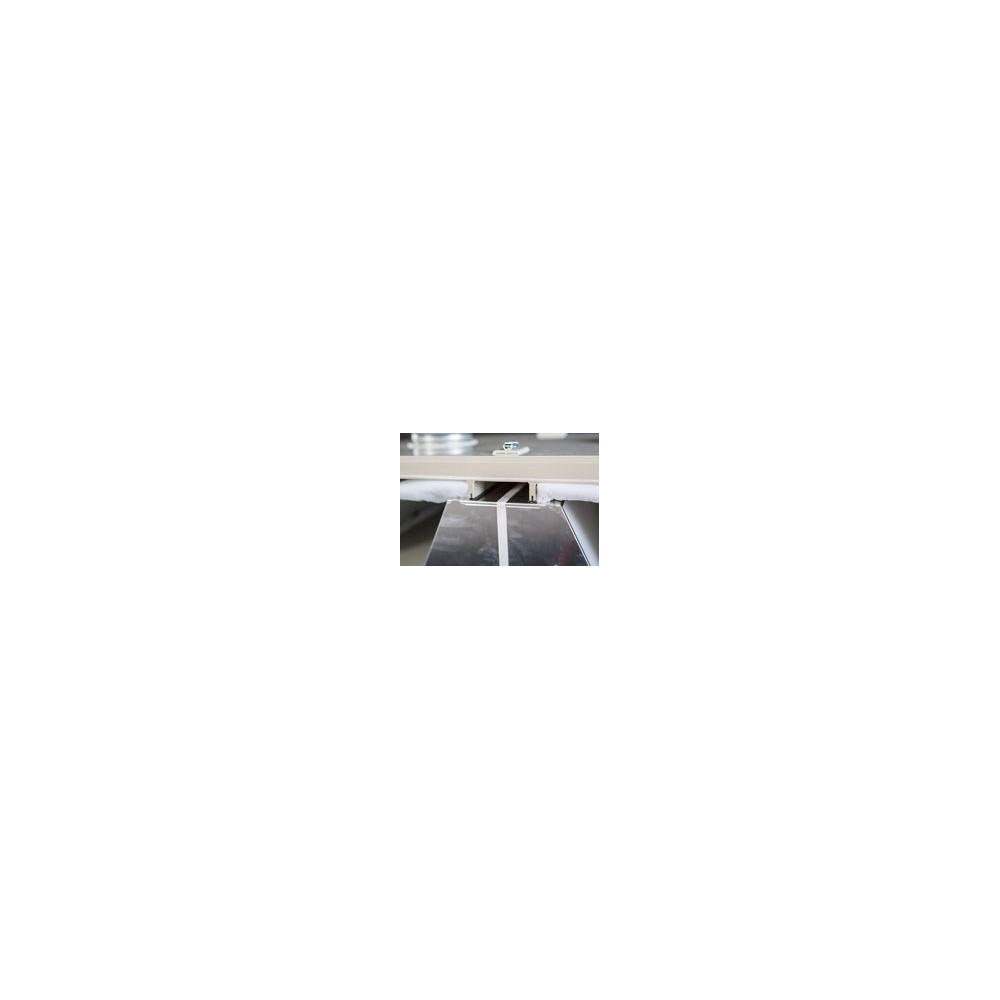

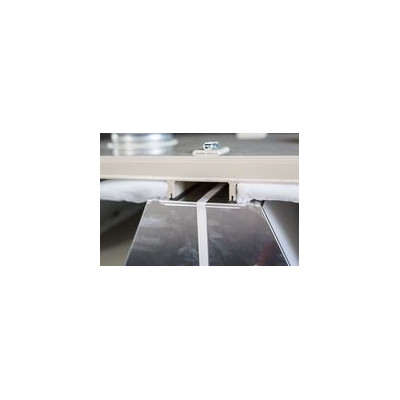

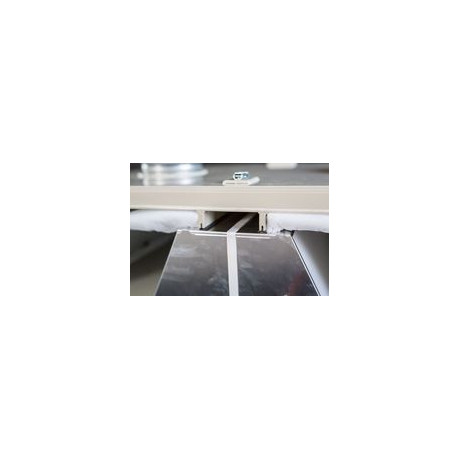

| Die Abdichtung des Wärmetauschers in der RECUBOX erfolgt durch Abdichtung in der Nut ohne Verwendung von Klebstoffen oder Klebedichtungen, die sich mit der Zeit abnutzen. Dies macht das Entfernen und Wiedereinsetzen des Wärmetauschers völlig einfach. Die Dichtung kann bei Bedarf einfach ausgetauscht werden. |
| KEINE SCHRAUBEN, NIETEN ODER KLEBER - RECUBOX wird aus einem einzigen Materialtyp im Heißgasschweißverfahren hergestellt. Dies gewährleistet absolut dichte Verbindungen ohne Alterungserscheinungen , im Gegensatz zu anderen Verbindungen aus unterschiedlichen Materialtypen. |
| Die Größenauswahl ist so groß, dass wir selbst für die schattigsten Bereiche eine passende RECUBOX mit dem erforderlichen Luftstromvolumen finden. |
| RECUBOXY OPEN sind für die komplette Produktionslinie der EUROVENT-zertifizierten RX-, RX-P- und RSX-P-Wärmetauscher konzipiert |
g" width="39" height="40" style="margin-left:auto;margin-right:auto;" /> | Der Leistungsbereich reicht von 50 bis X.000 m3/Stunde. |
| MÖGLICHKEIT DES EINFACHEN ANSCHLUSSES DES MALAPA IN03 IONISATORS |

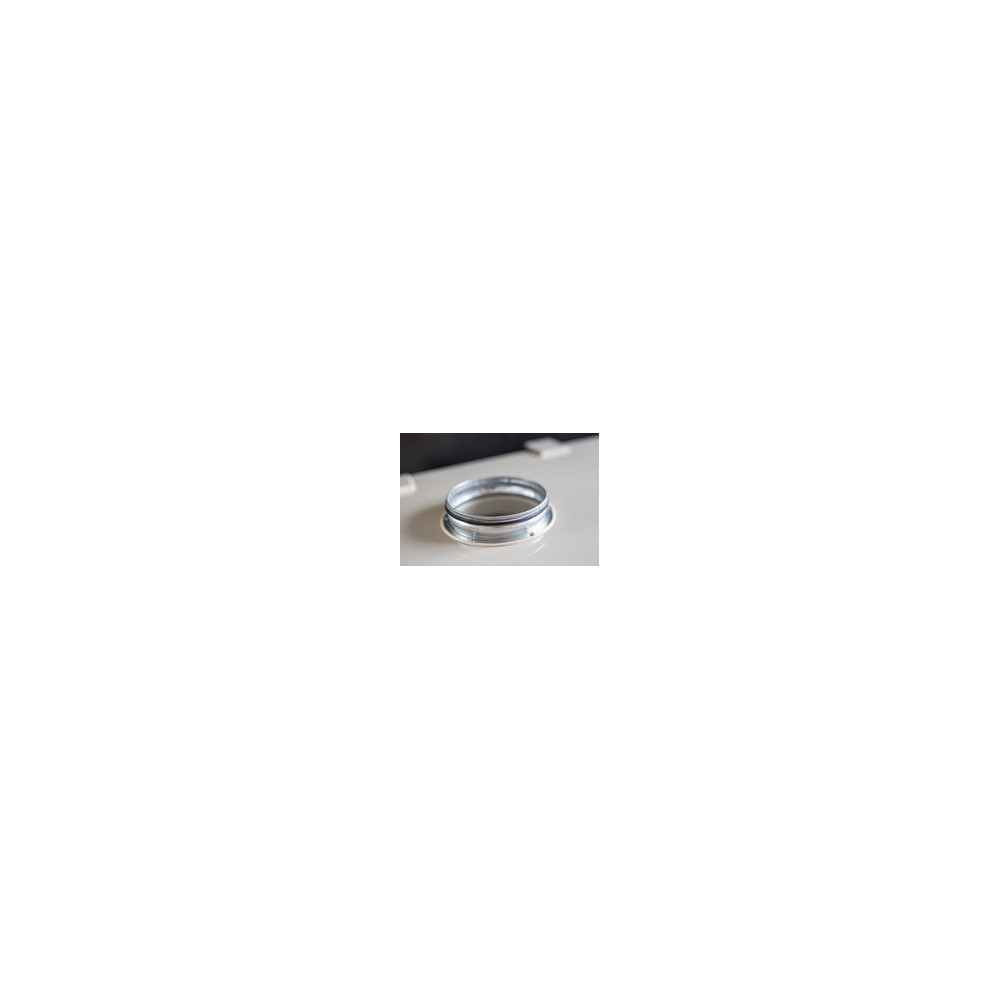

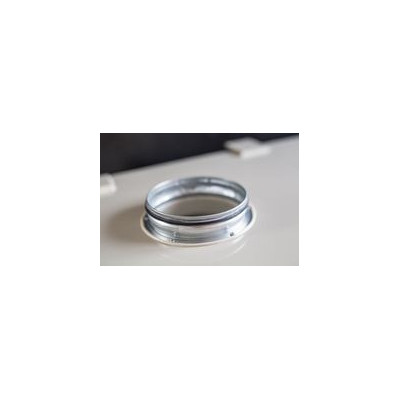

| ENDLOSE VARIABILITÄT der Platzierung von Ein- und Auslassdüsen in beliebigen Abmessungen |
| SPIEGELNUTZUNG ist bei allen Varianten möglich. Der Kondensatablauf ist mit einer Verschraubung 1/2" Durchmesser gesichert und an 2 Stellen angebracht |
|
Einfache Montage dank Befestigungslöchern für Gewindestangen |
|
GROSSFLÄCHENFILTER für den Einsatz beliebiger Filtervliese, die leicht austauschbar sind. Die Anlage ist grundsätzlich mit Filtervliesen der Filterklasse M5 ausgestattet. |
| BY-PASS ist als Kurzschlussteil oder integriert mit Vorbereitung für manuelle oder Servosteuerung erhältlich. Der Durchmesser der Bypasswelle beträgt 14 mm |
 | RECUBOX kann entweder ohne Wärmedämmung oder mit 30 und 50 mm Isolierung bestellt werden. Wichtig ist, dass die Isolierung hermetisch zwischen zwei Schalen abgeschlossen ist. Wenn Sie eine isolierte RECUBOX bestellen, erhalten Sie daher zusätzlich zur Isolierung eine weitere 5 mm dicke PP-Schale. |

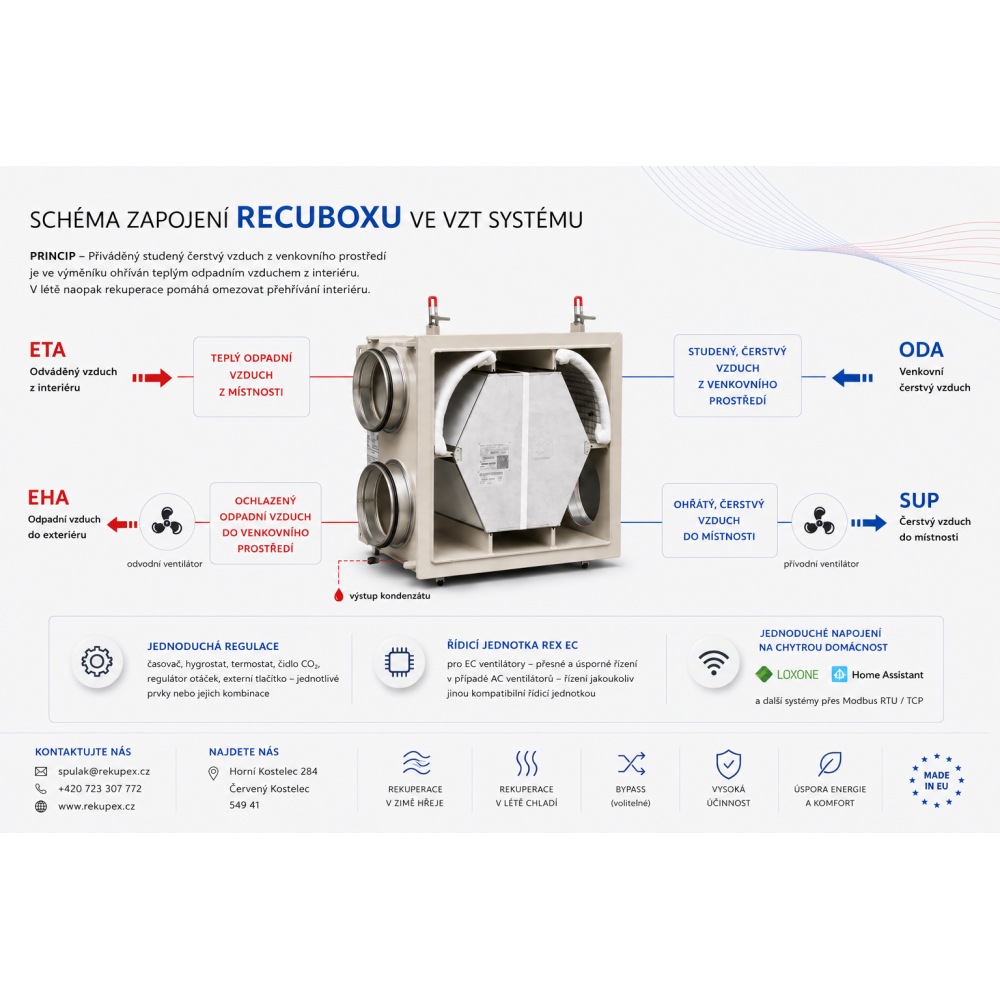

RECUBOX OPEN ANSCHLUSSDIAGRAMM IN EINEM EINFAMILIENHAUS
SCHALTPLAN MIT REX EC-STEUERUNG UND EC-VENTILATOREN
Breite="500" Höhe="583" />
VIDEOPRÄSENTATION DER RECUBOX – OHNE ZUGANGSTÜR:
INFORMATIONEN ZUM INSTALLIERTEN GEGENSTROM-ENTHALPETAUSCHER:
Die Serie RFK+ / RFC+ ist eine vollenthalpische Alternative zu den RSF+ Gegenstrom-Aluminium-Wärmetauschern, die dank innovativer Technologie nicht nur einen thermischen Wirkungsgrad von bis zu 90 % sondern auch eine sehr hohe Feuchtigkeitseffizienz bietet. Dank gleicher Abmessungen ist zudem ein einfacher Austausch der Aluminium- und Kunststoff-Wärmetauscher ohne weitere Modifikationen am Wärmerückgewinnungsgerät möglich.
- Thermischer Wirkungsgrad bis zu 90 %
- Latente Effizienz bis zu 75 %
- Hohe Beständigkeit gegen unausgeglichenen Druck
- Hohe selektive Permeabilität
- Einzigartiges METALPIC-Material
- Höchster thermischer Wirkungsgrad aller Enthalpieprodukte auf dem Markt
- Hohe Feuchtigkeitseffizienz
- Die maximale Eingangs-/Ausgangsdruckdifferenz von 800 Pa übertrifft andere Enthalpieprodukte mit polymerbasierter Membran
- Kondensationsreduzierung und deutliche Gefrierpunktsenkung
- Durchdringung von ausschließlich Wasserdampf durch eine hochselektive durchlässige Membran
- Garantierte Dichtheit durch 100%ige Produktionsprüfung
- Einsatz mit Standardgeräten durch standardisierte Abmessungen
- Eurovent-Zertifizierung, Hygiene-Zertifizierung nach VDI 6022 und Brandverhaltensklassifizierung nach EN 13501-1
img src="https://www.rekupex.cz/img/cms/QMS.jpg" alt="" width="34" height="34" style="border-style:none;vertical-align:middle;height:auto;" />
Diagramm der Abhängigkeit des Druckverlusts - PD [Pa] vom Volumenstrom AV [m3/h] - RECUTECH RFK+16-500-28 Wärmetauscher
Parameter für die Winterperiode gemäß der Organisation EUROVENT
Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur -3°C und relative Luftfeuchtigkeit 90 %, Innenlufttemperatur 25°C und relative Luftfeuchtigkeit 60 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware
Diagramm der Abhängigkeit des Wirkungsgrades EFF [%] vom Volumenstrom AV [m3/h] - Wärmetauscher RECUTECH RFK+16-500-28
Parameter für die durchschnittliche Winterperiode in der Tschechischen Republik
Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur -3°C und relative Luftfeuchtigkeit 90 %, Innenlufttemperatur 25°C und relative Luftfeuchtigkeit 60 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware

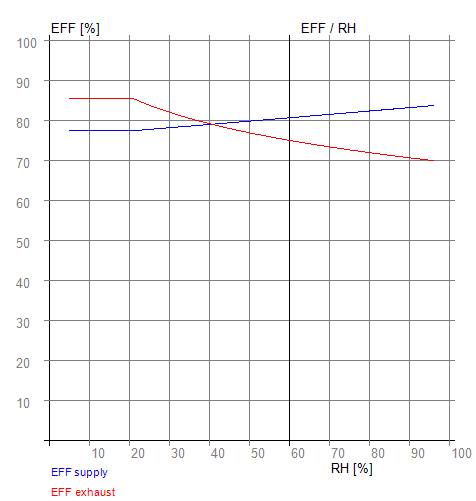

Diagramm der Abhängigkeit der Effizienz EFF [%] von der relativen Luftfeuchtigkeit RH [%] - Wärmetauscher RECUTECH RFK+16-500-28
Parameter für die durchschnittliche Winterperiode in der Tschechischen Republik
Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur -3°C und relative Luftfeuchtigkeit 90 %, Innenlufttemperatur 25°C und relative Luftfeuchtigkeit 60 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware
OPTIONEN FÜR DEN ANSCHLUSSPORT-STANDORT - AUSWAHL WÄHREND DES BESTELLVORGANGS VORDERANSICHT DER RECUBOX MIT GEÖFFNETER TÜR ABMESSUNGEN SIND OHNE ISOLIERUNG, ZUSÄTZLICHE INFORMATIONEN SIND BENÖTIGT - sollten sich die Abmessungen durch größere Anschlussdosen oder andere Faktoren deutlich ändern, Wir informieren Sie nach der Bestellung. | |

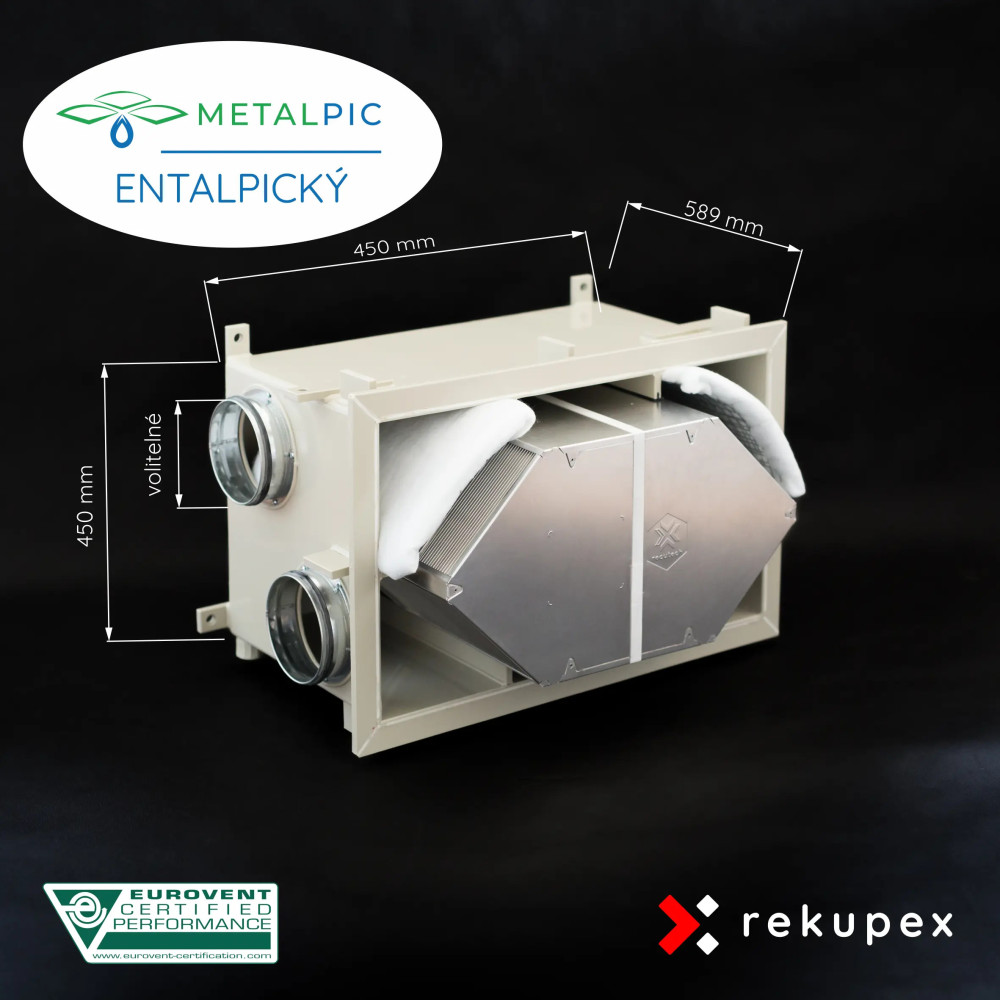

 | A01 BREITBODEN-WÄRMETAUSCHER, 4 SEITLICHE ANSCHLÜSSE Abmessungen: 450 (A) x 450 (B) x 589 (C) mm - Breite x Höhe x Tiefe Die Zeichnung zeigt den klassischen und den gespiegelten Anschluss (für alle RECUBOX® ohne Umbau verfügbar) |
| B01 SCHMALER SCHALENWÄRMETAUSCHER, 4 SEITLICHE ANSCHLÜSSE Abmessungen: 450 (B) x 450 (A) x 589 (C) mm - Höhe x Breite x Tiefe Die Zeichnung zeigt den klassischen und den gespiegelten Anschluss (für alle RECUBOX® ohne Umbau verfügbar) |
| A02 BREITBODENWÄRMETAUSCHER, 2 ANSCHLÜSSE OBEN, 2 ANSCHLÜSSE SEITLICH Abmessungen: 450 (A) x 450 (B) x 589 (C) mm - Breite x Höhe x Tiefe Die Zeichnung zeigt die klassischen und gespiegelten Anschlüsse (erhältlich in alle RECUBOX® ohne Umbau) |
| B02 SCHMALER WASCHTISCH , 2 ANSCHLÜSSE OBEN, 2 ANSCHLÜSSE SEITLICH Abmessungen: 450 (B) x 450 (A) x 589 (C) mm - Höhe x Breite x Tiefe Die Zeichnung zeigt den klassischen und den gespiegelten Anschluss (für alle RECUBOX® ohne Umbau verfügbar) |
 | C01 SCHMALER WÄRMETAUSCHER MIT 4 ANSCHLÜSSEN NACH OBEN Abmessungen: 520 (A) x 749 (C) x 490 (B) mm - Breite x Tiefe x Höhe (Die größeren Abmessungen der RECUBOX® sind auf die richtige Luftzirkulation zurückzuführen. Wenn die Düsen nicht montiert werden können, werden Sie über eine mögliche Alternativlösung informiert.) |
| SERVICEZUGANG UND BYPASS-ABMESSUNGEN | |
 | SERVICEZUGANG - Maß E Damit der Tauscher problemlos aus der recubox entnommen werden kann, muss vor der Tür der recubox ein Mindestabstand entsprechend der Tauscherlänge eingehalten werden. E = C - 60 [mm] INTEGRIERTER BYPASS - Maß F Der integrierte Bypass befindet sich „hinter dem Tauscher“ und vergrößert die Recubox um 1/3 der Tiefe.
BY-PASS öffnet den Frischluft-Bypass um den Wärmetauscher herum nahezu ohne Druckverlust. Durch das Öffnen des BYPASS wird der Durchgang durch den Wärmetauscher nicht geschlossen, aber dank des offenen BYPASS wird die Menge der durch den Wärmetauscher strömenden Frischluft minimiert. |
DIE PREISE SIND ENDGÜLTIG UND INKLUSIVE DES INTEGRIERTEN AUSTAUSCHGERÄTS, ALLER KOSTEN, STEUERN UND GEBÜHREN.
Technische Daten
- Délka záruky
- 36 m.
- Maximální diferenční tlak mezi sáním a výfukem [Pa]:
- 600
- Nejvyšší účinnost při výkonu [m3/hod]:
- 0 - 700
- Průměr [mm]
- 90 - 200
- Rozměry výměníku [mm]:
- 366 x 366 x 500
- Síla materiálu pláště [mm]:
- 5, 10
- Provozní teplota [°C]
- min. -40, max. +80
- Součinitel tepelné vodivosti izolačního materiálu [W/mK]:
- 0,036
- Země původu
- Czech Republic
- Vyjmutelný výměník
- ANO
- Entalpický výměník
- ANO
