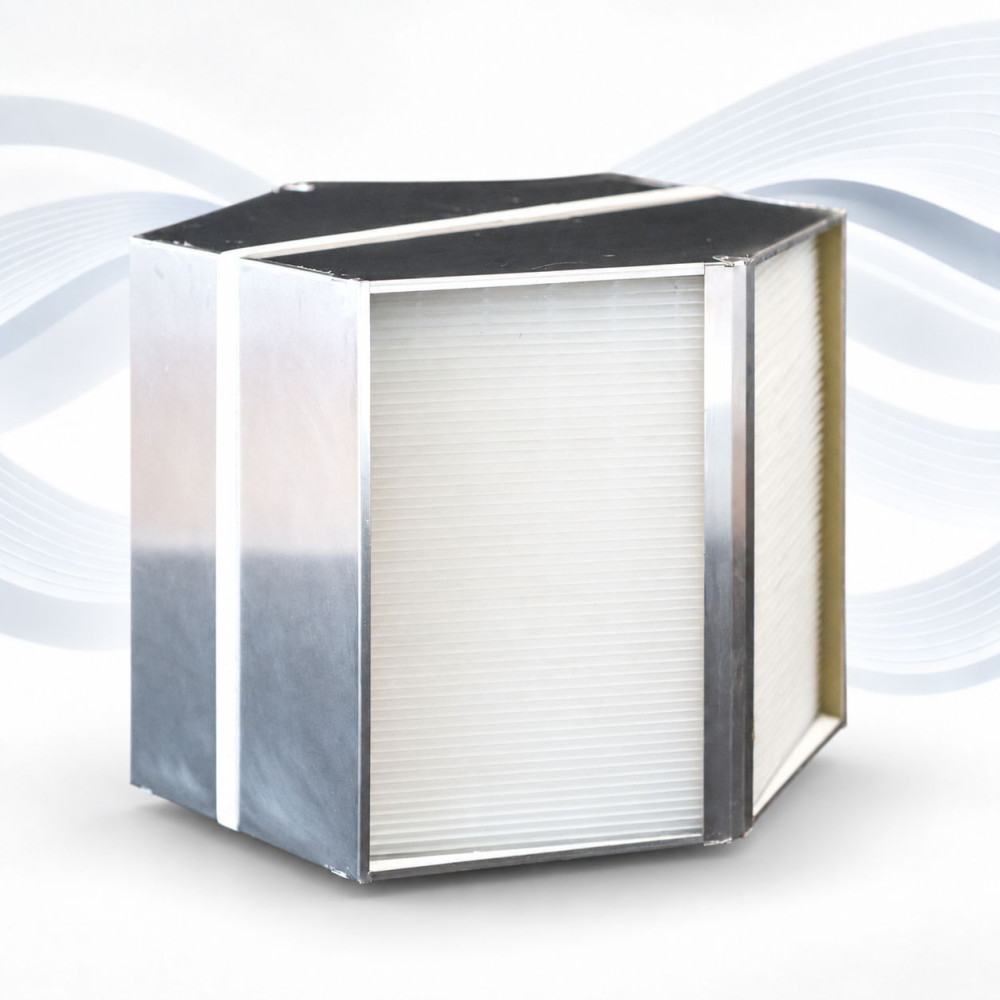

Rekuperationswärmetauscher RSX-P 03/500 (Gegenstrom-Warmluftrekuperator zur Luftrückgewinnung)
Durchflussrate 700 m3/Stunde – Wirkungsgrad 93 % – Druckverlust 269 Pa ….
Durchflussrate 350 m3/Stunde – Wirkungsgrad 93,9 % – Druckverlust 90,95 Pa ….
Durchflussrate 50 m3/Stunde – Wirkungsgrad 95,4 % – Druckverlust 0,84 Pa ….

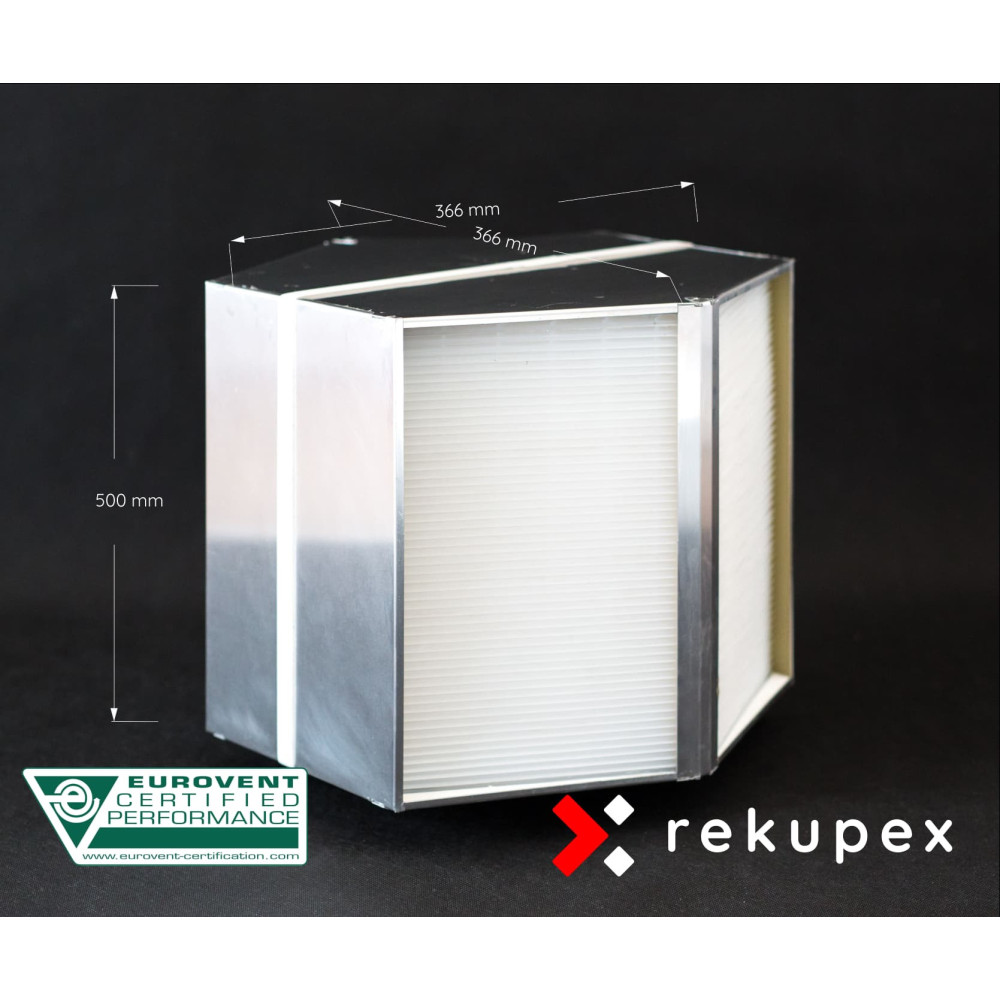

Abmessungen: 366 x 366 x 500 mm ....
Klingenabstand: 3,2 mm....
Gewicht: 7 kg ....
Material: Kunststoff (HPS - High Impact Polystyrol)
Wir haben den Wärmetauscher RSX-P 03/500 auf Lager und versenden SOFORT nach Eingang Ihrer Bestellung.
RX, RX-P und RSX-P sind moderne Gegenstromwärmetauscher mit Lamellen aus langlebigem Aluminium und Kunststoff. Der Gegenstromwärmetauscher ist der Nachfolger des weniger
Effizienter Kreuzstromwärmetauscher. Der Gegenstromwärmetauscher überträgt weder Feuchtigkeit noch Gerüche. Sein Wirkungsgrad liegt bei über 95 %.
Dank dieser Eigenschaften und der geprüften Dichtheit jedes gefertigten Teils findet es sowohl in Wärmerückgewinnungsanlagen von Passivhäusern als auch in industriellen Anwendungen Verwendung.
- Wirkungsgrad bis über 95%
- Geringere Druckverluste im Vergleich zu ähnlichen Produkten auf dem Markt
- Jeder Wärmetauscher wird auf 100%ige Dichtheit geprüft
- Neue Lamellengeometrie
- Ideal für Wohneinheiten
- HPS ultraschallgeschweißte Lamellen
- Einfache Handhabung dank Tragegurten
- Parameter, die einen hohen SEC-Berechnungswert gewährleisten
- Ideal für Wohneinheiten
- Eurovent-, QMS-, OHMS-, EMS-Zertifizierung

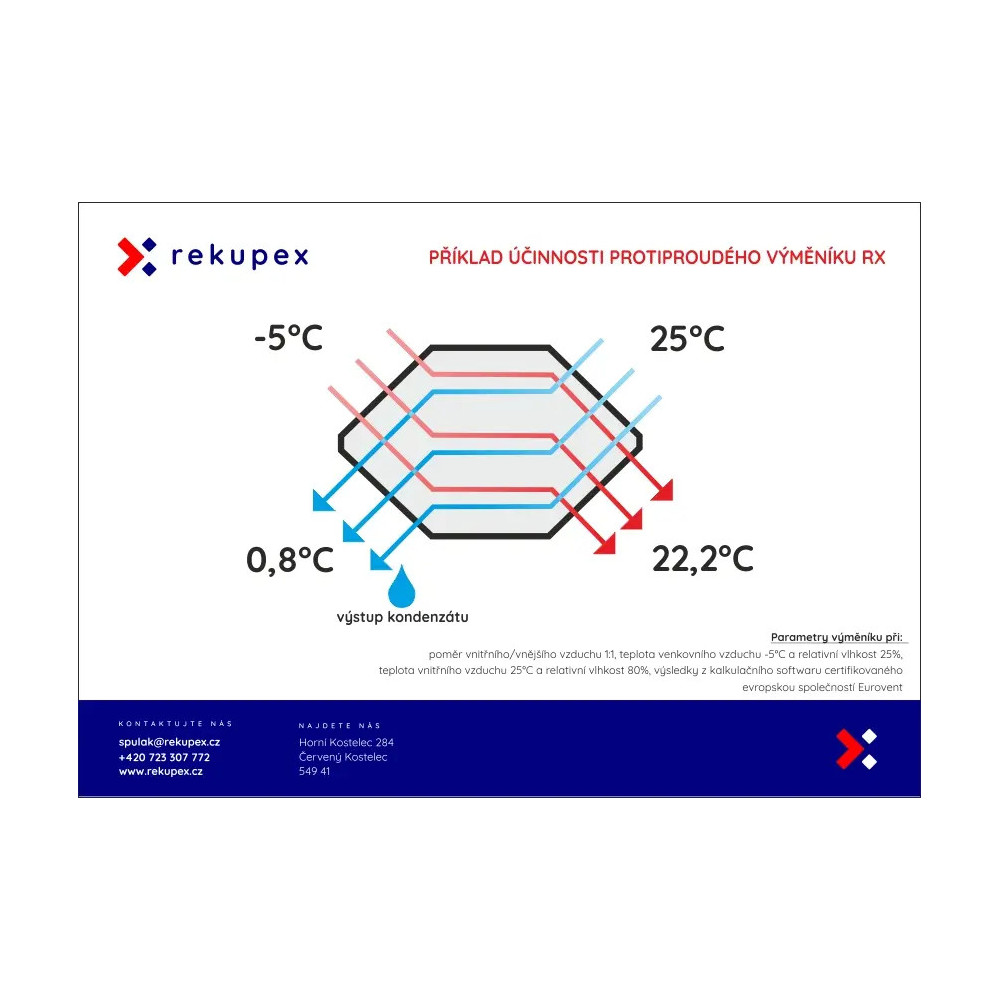

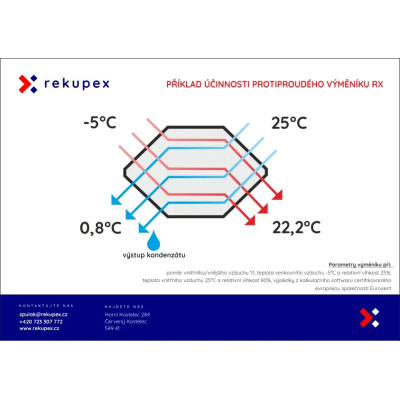

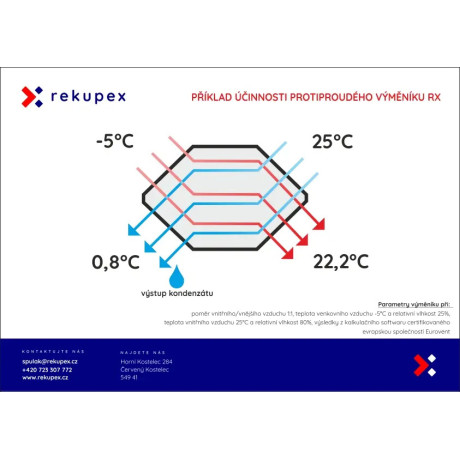

Austauscherparameter bei: Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur -5 °C und relative Luftfeuchtigkeit 25 %, Innenlufttemperatur 25 °C und relative Luftfeuchtigkeit 80 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware
- Durchflussrate 50 m3/Stunde – Wirkungsgrad 95,4 % – Frontalgeschwindigkeit 0,13 m/s – Druckverlust – Einlass – 0,62 Pa, Auslass – 0,84 Pa
- Durchflussrate 350 m3/Stunde – Wirkungsgrad 93,9 % – Frontalgeschwindigkeit 0,93 m/s – Druckverlust – Einlass – 67,79 Pa, Auslass – 90,95 Pa
- Durchflussrate 700 m3/Stunde – Wirkungsgrad 93 % – Frontalgeschwindigkeit 1,85 m/s – Druckverlust – Einlass – 201,4 Pa, Auslass – 269,7 Pa
Auf Anfrage senden wir Ihnen komplette Tauscherparameter und resultierende Werte per E-Mail in Form von Parameterblättern im .pdf-Format zu, unter den von Ihnen gewünschten Bedingungen (Feuchte, Temperatur, Luftvolumenstrom).
Diagramm Druckverlust - PD [Pa] über Volumenstrom AV [m3/h] - Wärmetauscher RSX-P 03/500 - RECUTECH RSF+16-500-HF-32
Parameter für die durchschnittliche Winterperiode in der Tschechischen Republik
Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur 1 °C und relative Luftfeuchtigkeit 78 %, Innenlufttemperatur 25 °C und relative Luftfeuchtigkeit 28 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware
Diagramm der Abhängigkeit des Wirkungsgrades EFF [%] vom Volumenstrom AV [m3/h] - Wärmetauscher RSX-P 03/500 - RECUTECH RSF+16-500-HF-32
Parameter für die durchschnittliche Winterperiode in der Tschechischen Republik
Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur 1 °C und relative Luftfeuchtigkeit 78 %, Innenlufttemperatur 25 °C und relative Luftfeuchtigkeit 28 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware
Höhe="496" />
Der Wärmetauscher kann an jeder beliebigen Stelle im Gerät (Schrank, Kasten) eingebaut werden.
 | Installation auf einem schmalen Tablett. Empfohlenes Gefälle von 3° zum Abwärmeaustritt für guten Kondensatablauf. |
 | Montage auf der Frontfläche Empfohlenes Gefälle von 5° zum Abwärmeaustritt für guten Kondensatablauf. |
 | Installation auf einem schmalen Tablett Diese Position ist nur möglich, wenn nicht das gesamte Gewicht des Wärmetauschers auf einer schmalen Wanne ruht. |
Wenn Sie aus unserem Angebot im E-Shop nichts auswählen, ist es für uns kein Problem, Ihnen einen beliebigen Umtauscher gemäß der folgenden Tabelle zu bepreisen.
Technische Daten
- Délka záruky
- 36 m.
- Materiál lamel:
- HPS
- Materiál opláštění:
- AL
- Nejvyšší účinnost při výkonu [m3/hod]:
- 0-700
- Rozměry d x š x v [mm]:
- 366 x 366 x 500
- Rozteč lamel [mm]:
- 3,2
- Provozní teplota [°C]
- min. -20, max- +60
Durchflussrate 700 m3/Stunde – Wirkungsgrad 93 % – Druckverlust 269 Pa ….
Durchflussrate 350 m3/Stunde – Wirkungsgrad 93,9 % – Druckverlust 90,95 Pa ….
Durchflussrate 50 m3/Stunde – Wirkungsgrad 95,4 % – Druckverlust 0,84 Pa ….
Abmessungen: 366 x 366 x 500 mm ....
Klingenabstand: 3,2 mm....
Gewicht: 7 kg ....
Material: Kunststoff (HPS - High Impact Polystyrol)
