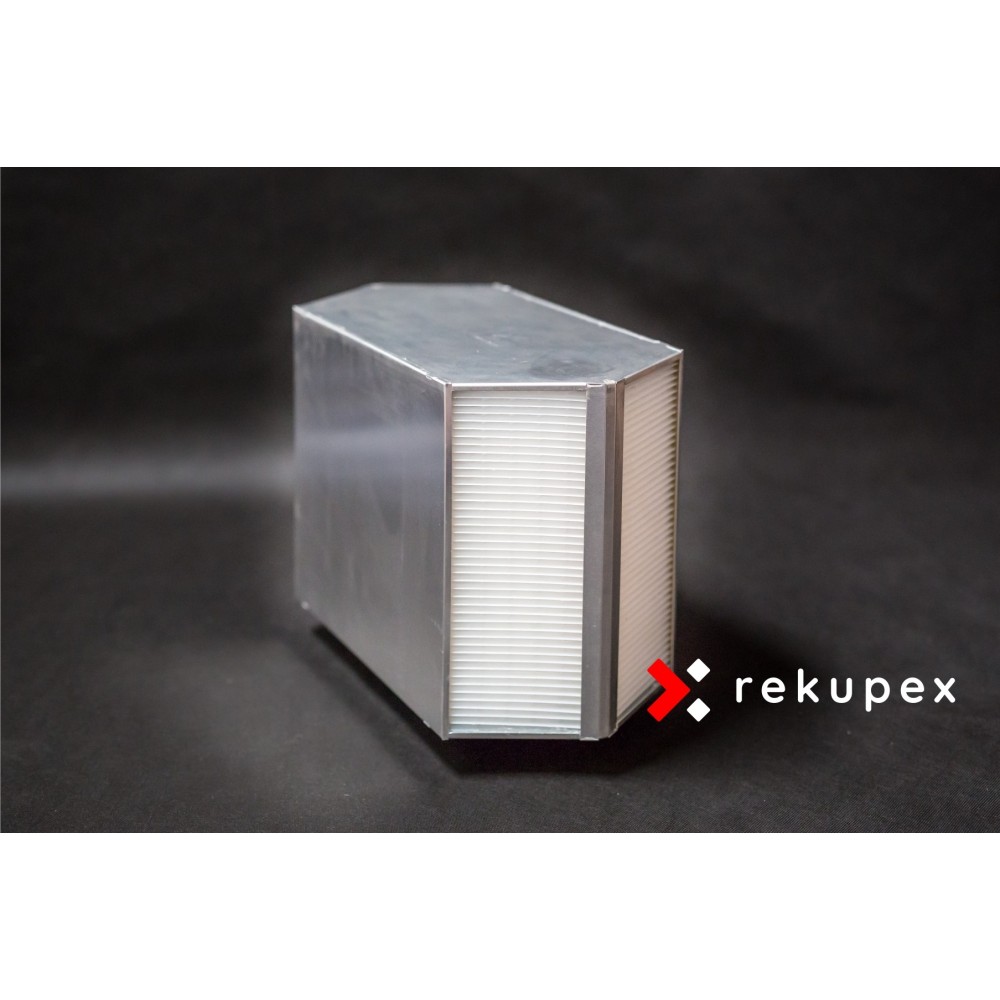

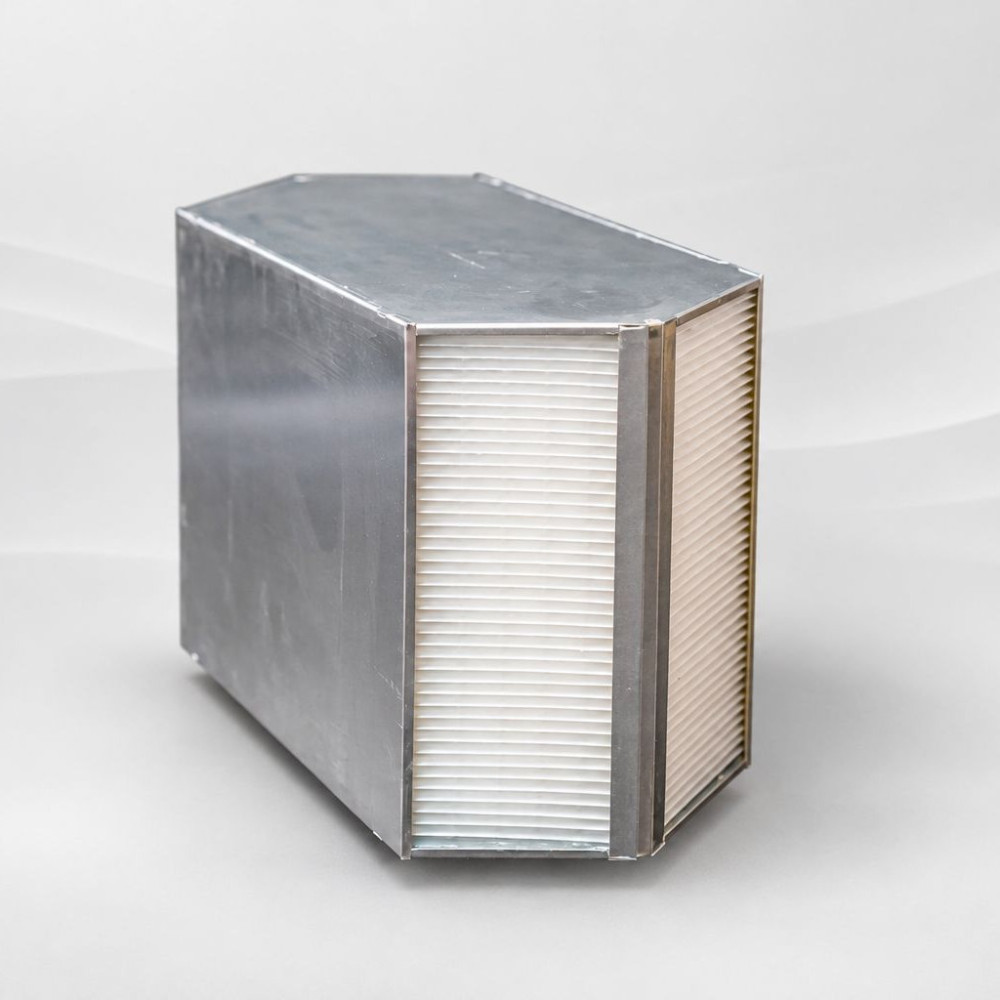

Rekuperationswärmetauscher RSX-P 06/300 (Gegenstrom-Warmluftrekuperator zur Luftrückgewinnung)
Durchflussrate 230 m3/Stunde – Wirkungsgrad 94,6 % ….
Durchflussrate 80 m3/Stunde – Wirkungsgrad 95,8 % ….

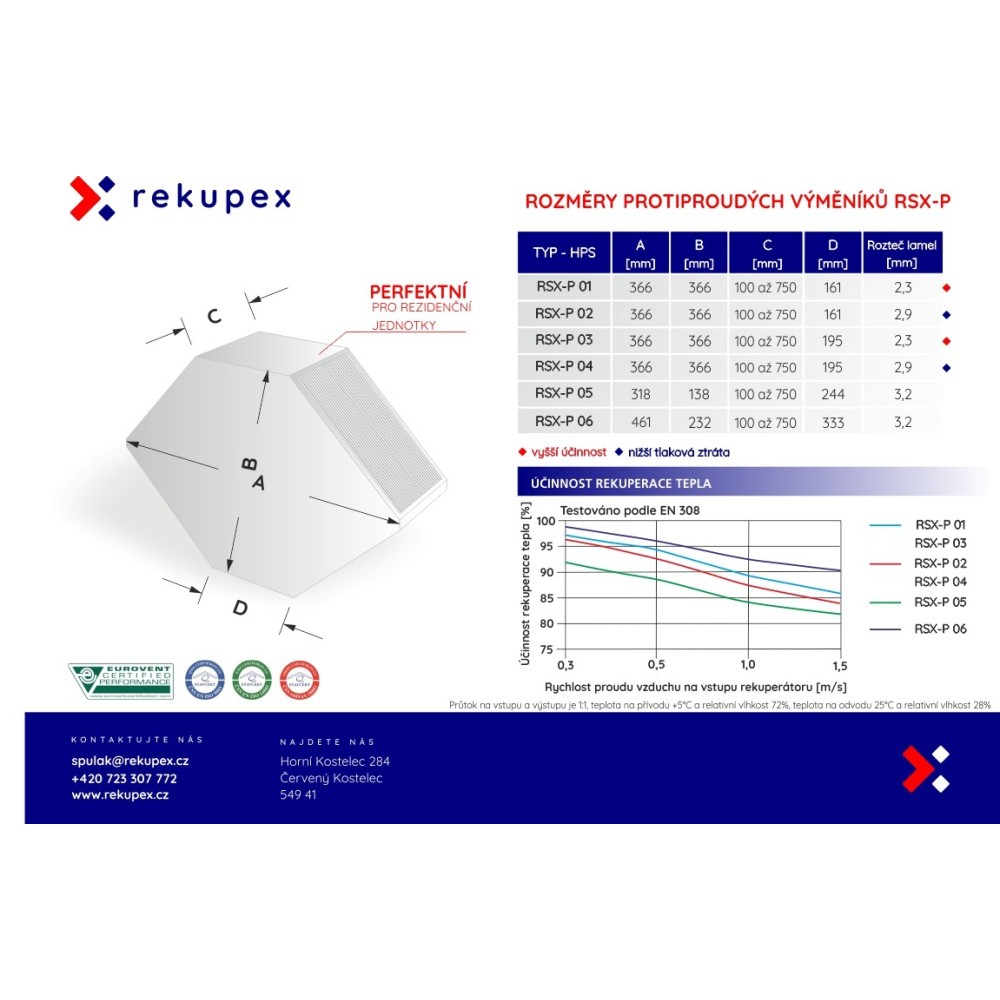

Abmessungen: 461 x 232 x 300 mm ....
Gewicht: 4,00kg ....
Material: Kunststoff (HPS - High Impact Polystyrol)
RX, RX-P und RSX-P sind moderne Gegenstromwärmetauscher mit Lamellen aus langlebigem Aluminium und Kunststoff. Der Gegenstromwärmetauscher ist der Nachfolger des weniger
effizienter Kreuzaustauscher. Der Gegenstromwärmetauscher überträgt weder Feuchtigkeit noch Gerüche. Sein Wirkungsgrad liegt bei über 95 %.
Dank dieser Eigenschaften und der geprüften Dichtheit jedes gefertigten Teils findet es sowohl in Wärmerückgewinnungsanlagen von Passivhäusern als auch in industriellen Anwendungen Verwendung.
- Wirkungsgrad bis über 95%
- Geringere Druckverluste im Vergleich zu ähnlichen Produkten auf dem Markt
- Jeder Wärmetauscher wird auf 100%ige Dichtheit geprüft
- Neue Lamellengeometrie
- Ideal für Wohneinheiten
- HPS ultraschallgeschweißte Lamellen
- Einfache Handhabung dank Tragegurten
- Parameter, die einen hohen SEC-Berechnungswert gewährleisten
- Ideal für Wohneinheiten
- Eurovent-, QMS-, OHMS-, EMS -Zertifizierung

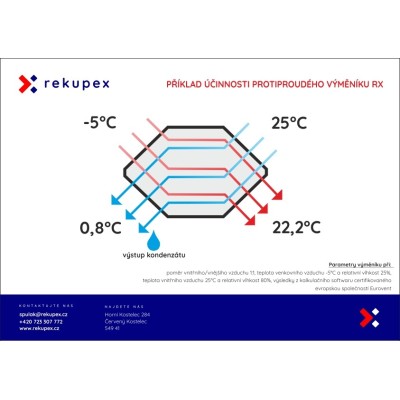

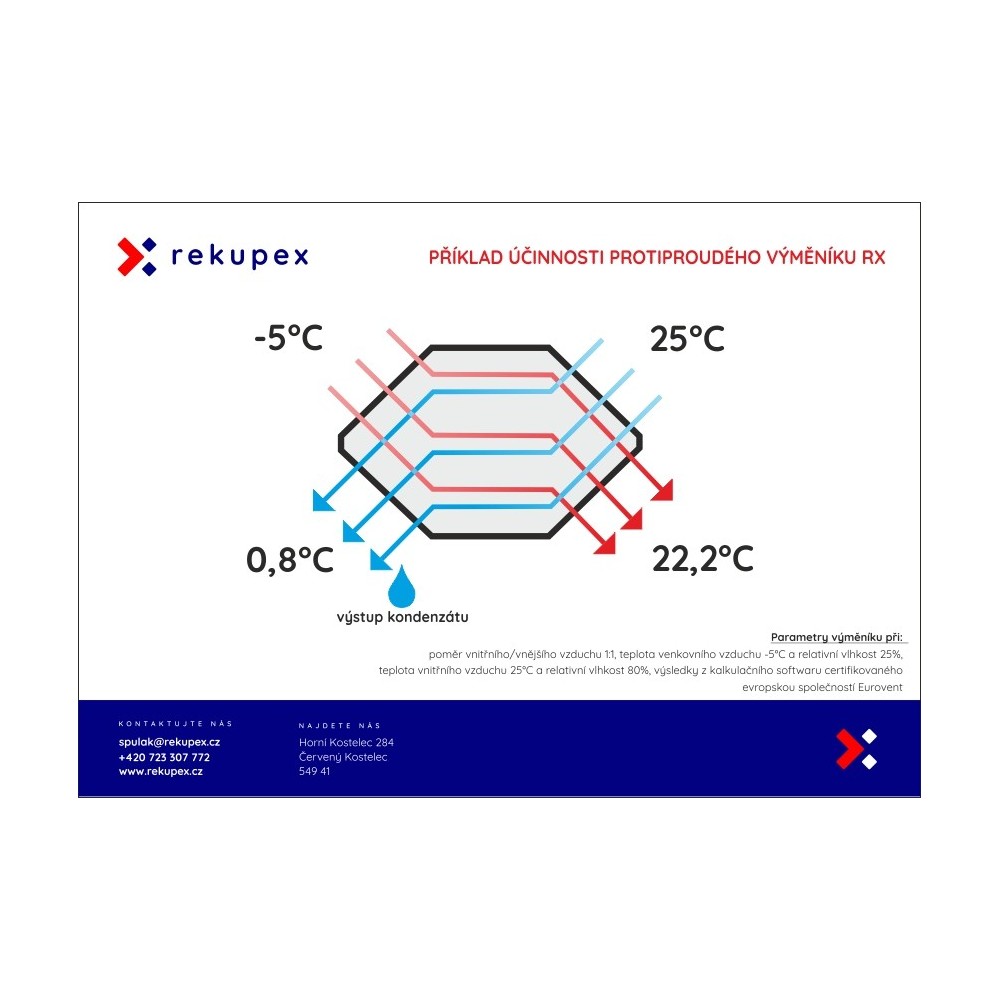

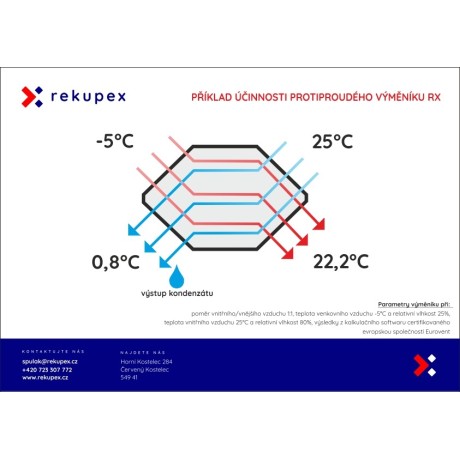

Austauscherparameter bei: Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur -5 °C und relative Luftfeuchtigkeit 25 %, Innenlufttemperatur 25 °C und relative Luftfeuchtigkeit 80 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware
- Durchflussrate 80 m3/Stunde – Wirkungsgrad 95,8 % – Frontalgeschwindigkeit 0,5 m/s – Druckverlust – Einlass – 26,2 Pa, Auslass – 56,4 Pa
- Durchflussrate 230 m3/Stunde – Wirkungsgrad 94,6 % – Frontalgeschwindigkeit 1,5 m/s – Druckverlust – Einlass – 163,3 Pa, Auslass – 160,9 Pa
Auf Anfrage senden wir Ihnen komplette Tauscherparameter und resultierende Werte per E-Mail in Form von Parameterblättern im .pdf-Format zu, unter den von Ihnen gewünschten Bedingungen (Feuchte, Temperatur, Luftvolumenstrom).
Diagramm Druckverlust - PD [Pa] über Volumenstrom AV [m3/h] - Wärmetauscher RSX-P 06/300
Parameter für die durchschnittliche Winterperiode in der Tschechischen Republik
Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur 1 °C und relative Luftfeuchtigkeit 78 %, Innenlufttemperatur 25 °C und relative Luftfeuchtigkeit 28 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware
Diagramm der Abhängigkeit des Wirkungsgrades EFF [%] vom Volumenstrom AV [m3/h] - Wärmetauscher RSX-P 06/300
Parameter für die durchschnittliche Winterperiode in der Tschechischen Republik
Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur 1 °C und relative Luftfeuchtigkeit 78 %, Innenlufttemperatur 25 °C und relative Luftfeuchtigkeit 28 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware
Der Wärmetauscher kann an jeder beliebigen Stelle im Gerät (Schrank, Kasten) eingebaut werden.
 | Installation auf einer schmalen Badewanne ce. Empfohlenes Gefälle von 3° zum Abwärmeaustritt für guten Kondensatablauf. |
 | Montage auf der Frontfläche Empfohlenes Gefälle von 5° zum Abwärmeaustritt für guten Kondensatablauf. |
 | Installation auf einem schmalen Tablett Diese Position ist nur möglich, wenn nicht das gesamte Gewicht des Wärmetauschers auf einer schmalen Wanne ruht. |
Durch die präzise Bearbeitung der Wärmetauscherabmessungen ist deren gegenseitige Kombination zur Steigerung der Effizienz und maximalen Leistung möglich. Luftstrom.
Die Lamellen der gesamten RX-Wärmetauscherreihe sind mit Doppelflanschtechnologie ausgestattet und erreichen dadurch die beste Dichtheit auf dem Markt.
Um Ihre Bestellungen schnellstmöglich beantworten zu können, halten wir die gängigsten Tauscher in größeren Mengen auf Lager.
Wenn Sie aus unserem Angebot im E-Shop nichts auswählen, ist es für uns kein Problem, Ihnen einen beliebigen Umtauscher gemäß der folgenden Tabelle zu bepreisen.
Technische Daten
- Délka záruky
- 36 měsíců
- Certifikace EUROVENT:
- ANO
- Materiál lamel:
- plast (HPS - high impact polystyren)
- Materiál opláštění:
- hliník
- Nejvyšší účinnost při výkonu [m3/hod]:
- 0 - 230
- Rozměry d x š x v [mm]:
- 461 x 232 x 300
- Rozteč lamel [mm]:
- 3,2
- Hmotnost [kg]:
- 4,00
- Provozní teplota [°C]
- -20 až +60
