Kompaktes isoliertes PP-Gehäuse für die Installation des Ventilators AFL EC Constant Flow 360 m³/h. 90°-Luftstrom, Maße nur 320 × 245 × 300 mm, einfache Montage, Serviceklappe, gemessener Volumenstrom bis zu 370,5 m³/h und 12 Jahre Garantie auf das Gehäuse.
Kompaktes isoliertes Gehäuse für die Installation des Ventilators AFL EC Constant Flow 360 m³/h mit 90°-Luftstrom.
Die AIRBOX 90 360 ist für Installationen konzipiert, bei denen jeder Zentimeter Platz zählt. Die Konstruktion ermöglicht eine Änderung der Luftstromrichtung um 90° bei gleichzeitiger Beibehaltung kompakter Abmessungen, einfacher Montage und leichtem Wartungszugang.
Das Produkt ist für die Installation des kompatiblen Radialventilators AFL EC Constant Flow 360 m³/h vorgesehen. Der Ventilator, der elektrische Anschluss und die Steuerung sind nicht Teil der AIRBOX selbst.

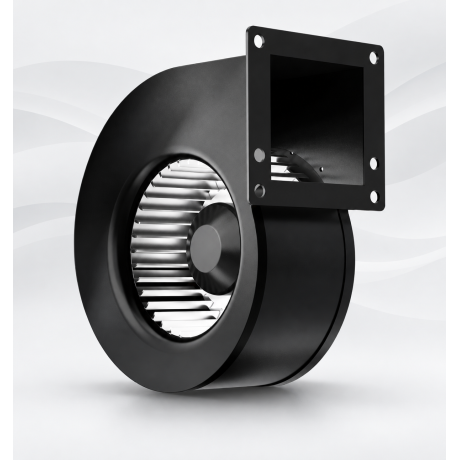

AFL EC Constant Flow Ventilator 360 m³/h für AIRBOX 90 360
Die AIRBOX 90 360 bietet ein sehr interessantes Verhältnis zwischen kompakten Abmessungen und Leistung. Bei einem Steuersignal von 10 V erreicht die getestete Baugruppe mit dem Ventilator AFL EC Constant Flow 360 m³/h einen Durchfluss von bis zu 370,5 m³/h bei einem Verbrauch von nur 45,4 W.

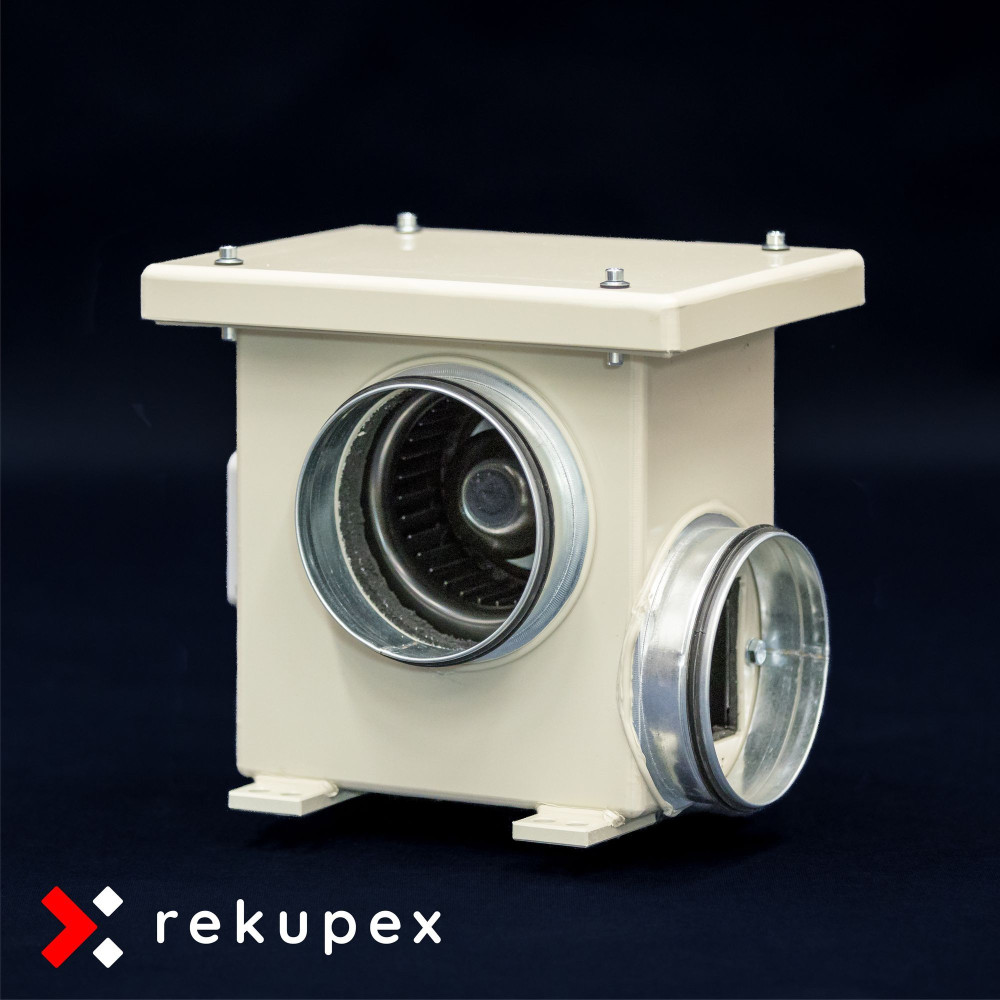

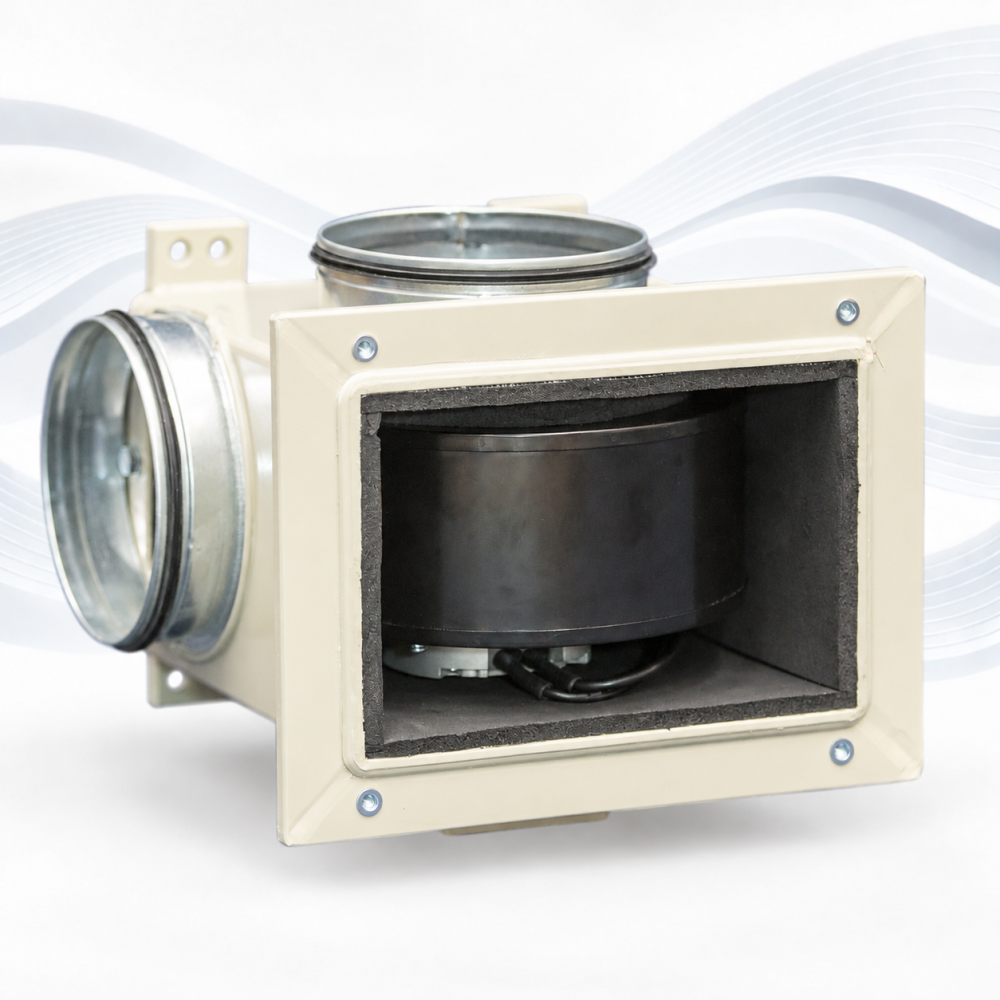

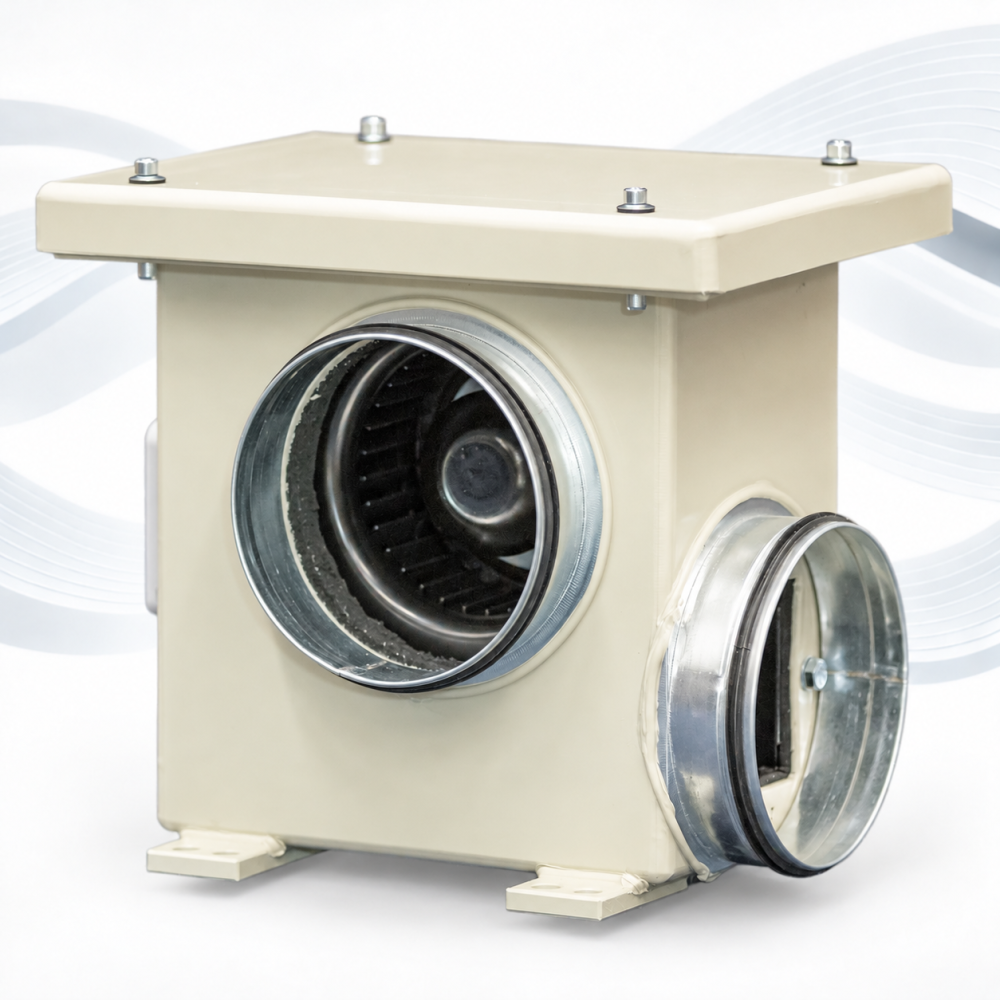

Die AIRBOX 90 360 wird ohne Ventilator geliefert. Die Fotos zeigen ein Installationsbeispiel des Ventilators AFL EC Constant Flow 360 m³/h.
Die AIRBOX 90 360 wurde für die Verwendung mit dem Ventilator AFL EC Constant Flow 360 m³/h entwickelt und getestet.
Alle veröffentlichten Messergebnisse zum Luftstrom und Stromverbrauch wurden unter Verwendung dieses speziellen Ventilators erzielt.
Die Geometrie des Gehäuses, die Position des Ventilators, die Anschlussstutzen und die Gesamtabmessungen wurden so konzipiert, dass mit dem Ventilator AFL EC Constant Flow 360 m³/h die bestmöglichen Parameter erzielt werden.
Kompatibler Ventilator: AFL EC Constant Flow Ventilator 360 m³/h

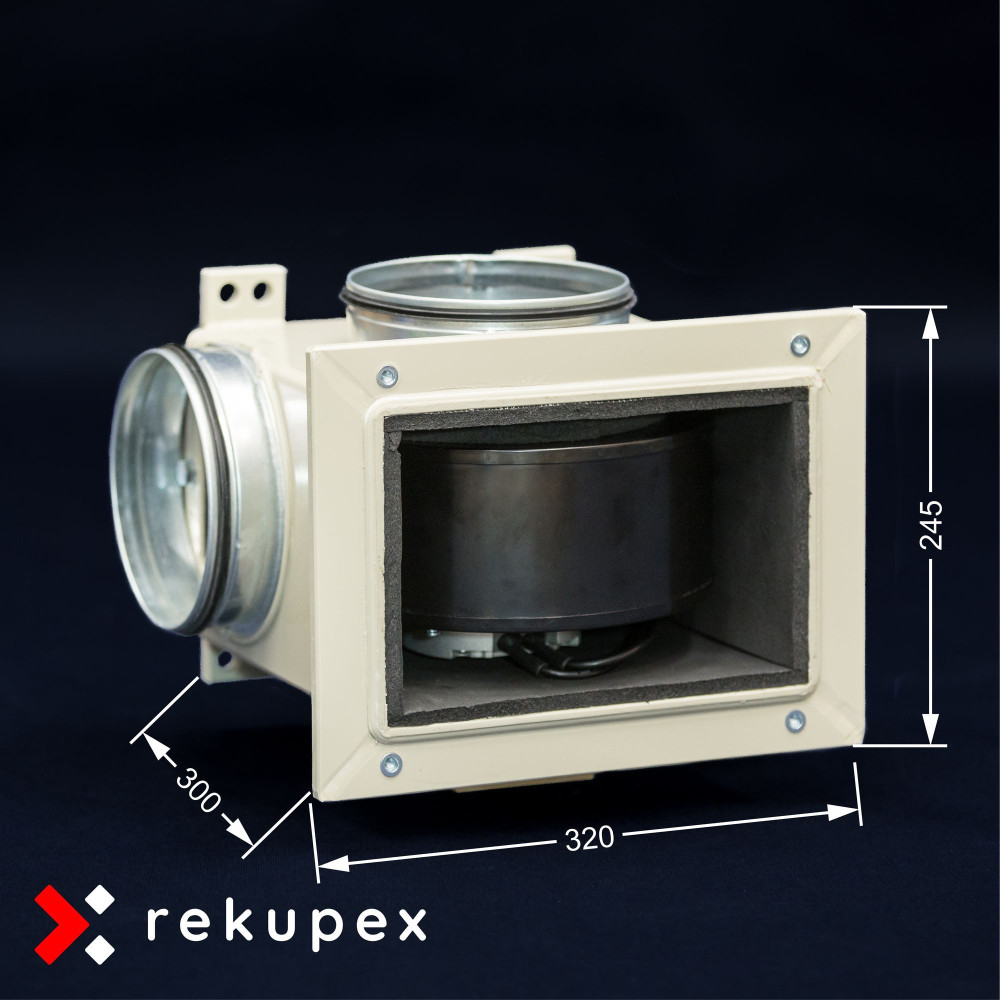

| Kompakte Abmessungen | Nur 320 × 245 × 300 mm. Die AIRBOX 90 360 ist eine sehr kompakte Lösung für die Installation des Ventilators AFL EC Constant Flow 360 m³/h. |
| 90°-Luftstrom | Ideal dort, wo kein Platz für eine gerade Rohrführung vorhanden ist und die Strömungsrichtung geändert werden muss. |
| Einfache Installation | Der Ventilator wird durch die Serviceklappe in das Gehäuse eingebaut. Eigene Halterungen oder improvisierte Abdeckungen sind nicht nötig. |
| Kondensations- und Schallisolierung | Die Innenisolierung aus Synthesekautschuk hilft, Kondensation zu reduzieren und trägt zur Schalldämmung bei. |
| Robuste PP-Ausführung | Die AIRBOX besteht aus Polypropylen, das nicht korrodiert, feuchtigkeitsbeständig ist und einen langfristig stabilen Betrieb ermöglicht. |
Der Ventilator AFL EC Constant Flow 360 m³/h kann in der AIRBOX 90 360 in jeder beliebigen Position installiert werden.
Dadurch bietet die AIRBOX 90 360 außergewöhnliche Flexibilität bei der Planung von Lüftungs- und Wärmerückgewinnungssystemen. Die Konstruktion eignet sich für die Wand- oder Deckenmontage, in Technikräumen und in abgehängten Decken.

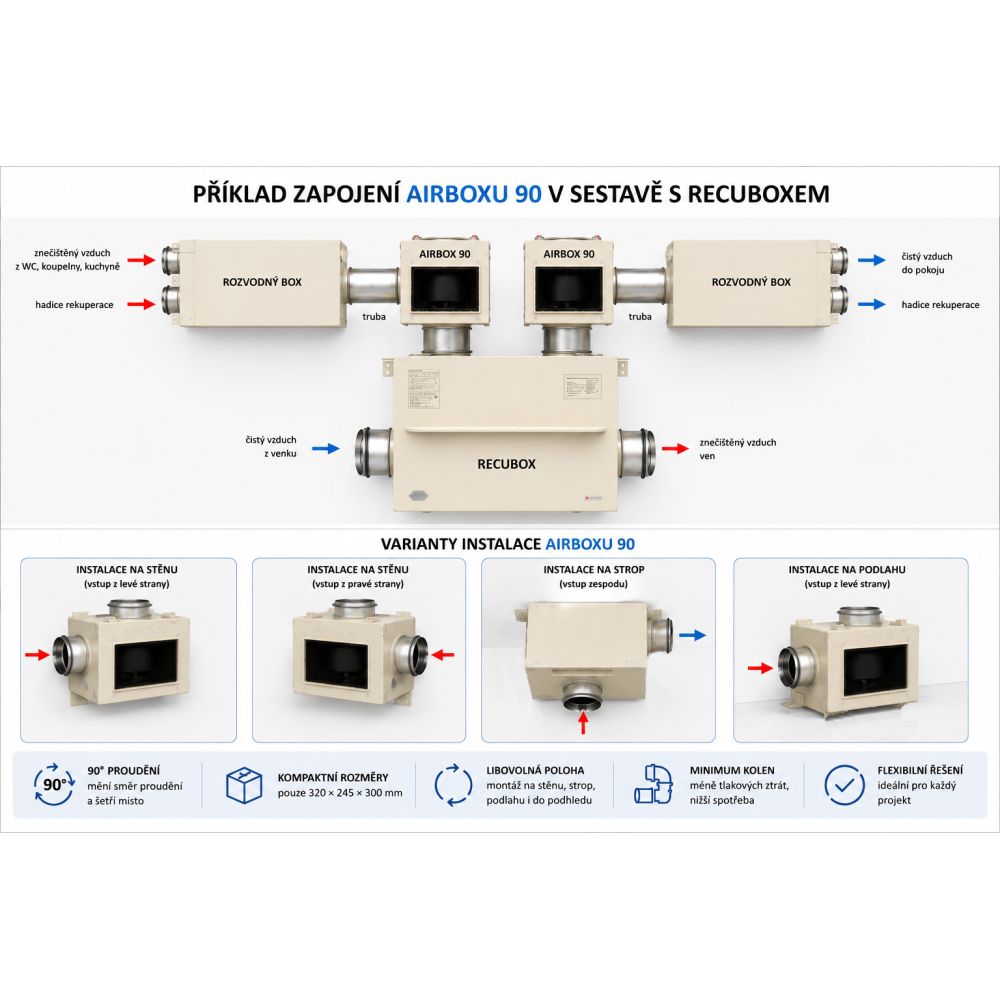

Eine sehr elegante Lösung ist beispielsweise die Installation über der RECUBOX®-Einheit in der abgehängten Decke, bei der die Luft von unten in die AIRBOX eintritt und dann direkt in die abgehängte Decke in Richtung Verteilerkasten austritt.
Dank des 90°-Luftstroms kann die Rohrführung deutlich vereinfacht, die Anzahl der Rohrbögen reduziert und wertvoller Platz in der Decke oder im Technikraum gespart werden.
In vielen Installationen ermöglicht die AIRBOX 90 360 somit eine Lösung, die mit einem normalen Rohrventilator mehr Platz, mehr Rohre und mehr Montageelemente erfordern würde.
Das Ergebnis ist eine sauberere Installation, eine einfachere Montage und eine effizientere Nutzung des verfügbaren Platzes.
Alle angegebenen Werte wurden mit eingebautem Ventilator AFL EC Constant Flow 360 m³/h gemessen.
| Steuersignal | Volumenstrom | Leistungsaufnahme | Protokoll |
|---|---|---|---|
| 10 V | 370,5 m³/h | 45,4 W | PDF-Protokoll |

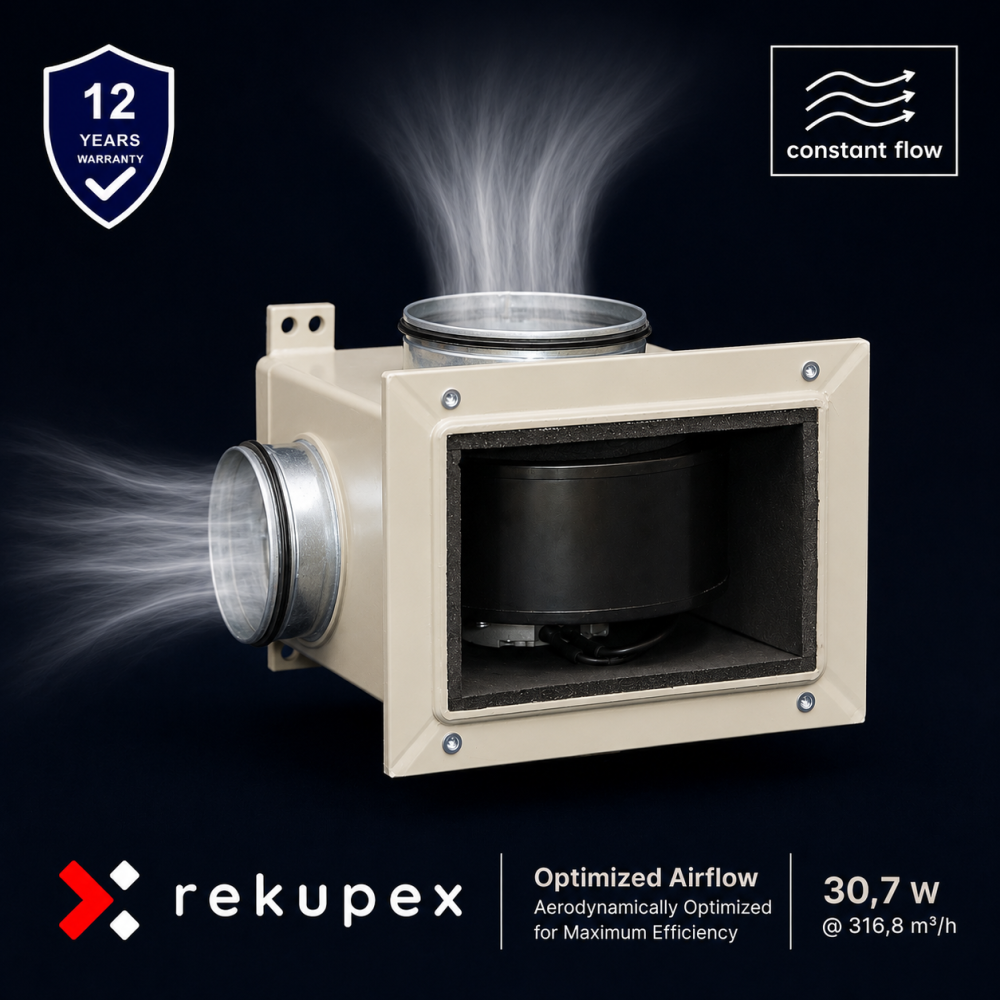

| 8 V | 316,8 m³/h | 30,8 W | PDF-Protokoll |
| 6 V | 212,4 m³/h | 12,4 W | PDF-Protokoll |
| 3 V | 125 m³/h | 4,6 W | PDF-Protokoll |
Messbedingungen:
Die gemessenen Durchfluss- und Verbrauchswerte können je nach verwendeten Rohrleitungen, Filtern, Verteilsystemen und anderen Elementen der Lüftungsanlage variieren.
Zur Überprüfung der Abmessungen und zur Installationsplanung steht die Maßzeichnung der AIRBOX 90 360 zur Verfügung.
Die Zeichnung enthält grundlegende Außenmaße, die Position der Anschlussstutzen und der Montageelemente.
| Außenbreite | 320 mm |
| Außenhöhe | 245 mm |
| Außentiefe | 300 mm |
| Gehäusematerial | Polypropylen (PP) |
| Innenisolierung | Synthesekautschuk, 10 mm stark |
| Montagehalterungen | 4 Halterungen mit Ø12 mm Löchern |
| Optionale Anschlussdurchmesser | Ø125 mm, Ø150 mm oder Ø160 mm |
| Strömungsrichtung | 90° |
Die 10 mm dicke Innenisolierung aus Synthesekautschuk verringert das Risiko von Kondenswasserbildung an der Gehäuseoberfläche und hilft gleichzeitig, die Ventilatorgeräusche zu dämpfen.
Die AIRBOX 90 360 eignet sich daher für den Einsatz in Technikräumen, abgehängten Decken und Wohngebäuden.
Die AIRBOX 90 360 ist wie unsere RECUBOX®-Einheiten aus hochwertigem Polypropylen gefertigt.
Die Anschlussstutzen sind mit doppelten Dichtlippen für eine feste und dichte Rohrverbindung ausgestattet.
Der Wartungszugang zum Ventilator erfolgt über eine Serviceklappe.
Die AIRBOX 90 360 ist für die schnellstmögliche Montage im Lüftungssystem konzipiert.
Das Gehäuse ist mit 4 Montagehalterungen (Bohrungen Ø 12 mm) ausgestattet, die eine einfache und sichere Befestigung an Decke, Wand oder Tragkonstruktion ermöglichen.
Durch die Serviceklappe ist der Ventilator für Installation, Inspektion und eventuellen Austausch leicht zugänglich.
Drei Anschlussdurchmesser stehen zur Auswahl:
Der größte Vorteil des Ventilators AFL EC Constant Flow 360 m³/h ist seine Fähigkeit, den eingestellten Volumenstrom automatisch konstant zu halten.
Wenn Sie zwei Ventilatoren AFL EC Constant Flow 360 m³/h an das gleiche 0-10 V Steuersignal anschließen und sie mit unseren RECUBOX®-Einheiten verbinden, erhalten Sie eine moderne Gleichdruck-Lüftung (balancierte Lüftung) mit sehr geringem Stromverbrauch.
Eine solche Lösung ist ideal für modulare RECUBOX®-Wärmerückgewinnungssysteme, Smart Homes, Loxone, Home Assistant und andere Gebäudeleitsysteme.
Wir gewähren eine überdurchschnittliche Garantie von 12 Jahren auf das AIRBOX-Gehäuse.
Die AIRBOX besteht aus hochwertigem Polypropylen und wird mit der Heißgas-Schweißtechnik verbunden. Das Ergebnis sind homogene, feste und langfristig stabile Verbindungen ohne Korrosionsrisiko.
Im Gegensatz zu Blechkonstruktionen besteht keine Korrosionsgefahr und im Gegensatz zu geklebten Konstruktionen altern die Fugen nicht durch Feuchtigkeit oder Temperaturschwankungen.
Dank ihrer einfachen Konstruktion ohne bewegliche Teile ist die AIRBOX für einen langfristigen, störungsfreien Betrieb ausgelegt. Auf die Dichtheit und mechanische Integrität des Polypropylengehäuses gewähren wir daher 12 Jahre Garantie.
Die AIRBOX 90 360 ist ein Montage- und Isoliergehäuse für die Installation des kompatiblen Ventilators AFL EC Constant Flow 360 m³/h.
Die AIRBOX selbst enthält keinen Ventilator, Motor, elektrische Komponenten oder Steuerelektronik. Es handelt sich um ein passives mechanisches Element zur Integration in das Lüftungssystem.
Die Auswahl des Ventilators, dessen Montage, der elektrische Anschluss und die Inbetriebnahme der resultierenden Baugruppe erfolgt durch den Kunden oder ein fachkundiges Installationsunternehmen.
RECUBOX® AIRBOX 90 360 ist ein Montage- und Isoliergehäuse für die Installation des Ventilators AFL EC Constant Flow 360 m³/h. Der Ventilator selbst, der elektrische Anschluss und die Steuerung sind nicht im Lieferumfang der AIRBOX enthalten.
