RECUBOX® X-POOL HRV 2000 – Chemisch beständige Rückgewinnungseinheit für Schwimmbäder und aggressive Umgebungen
Vollkunststoffversion der RECUBOX®
Chemisch beständige RECUBOX® geeignet für Schwimmbäder und die chemische Industrie
Absolute Chlorbeständigkeit
Leistung von 0 - 2000 m3/h.
RECUBOX® X-POOL

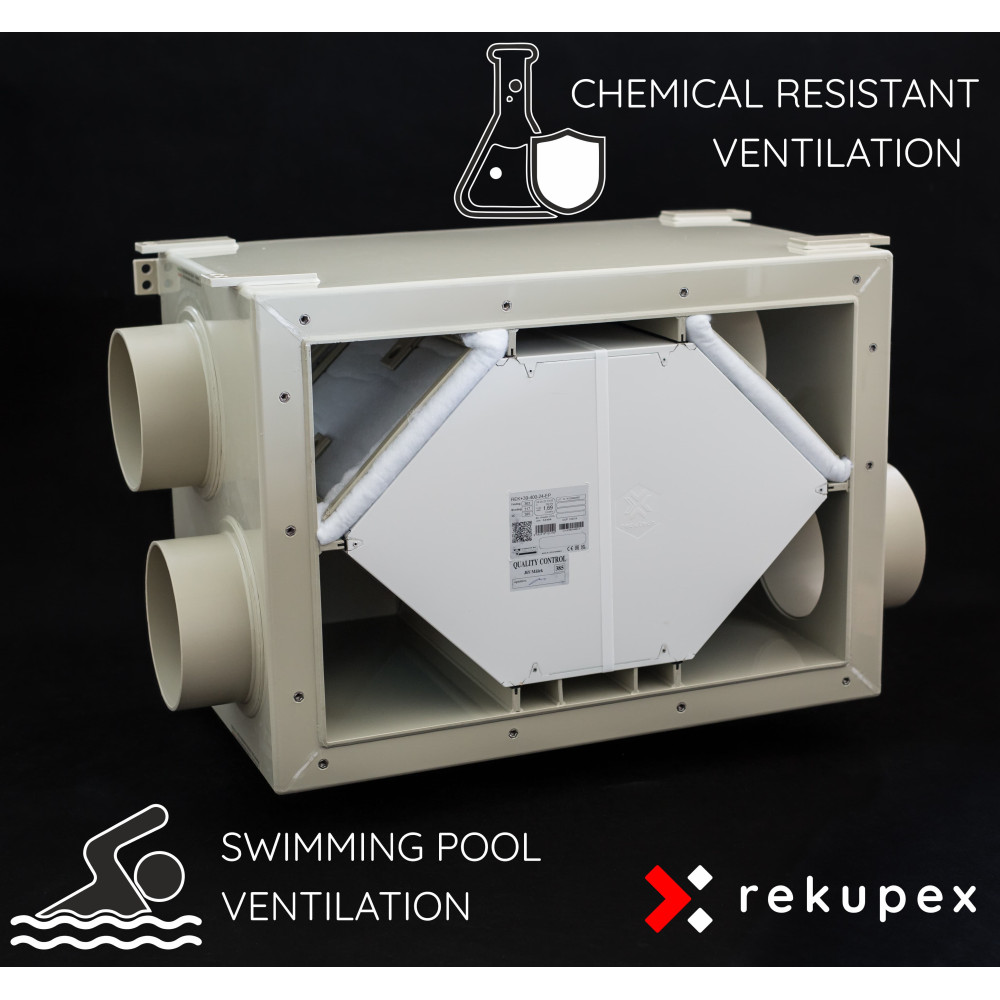

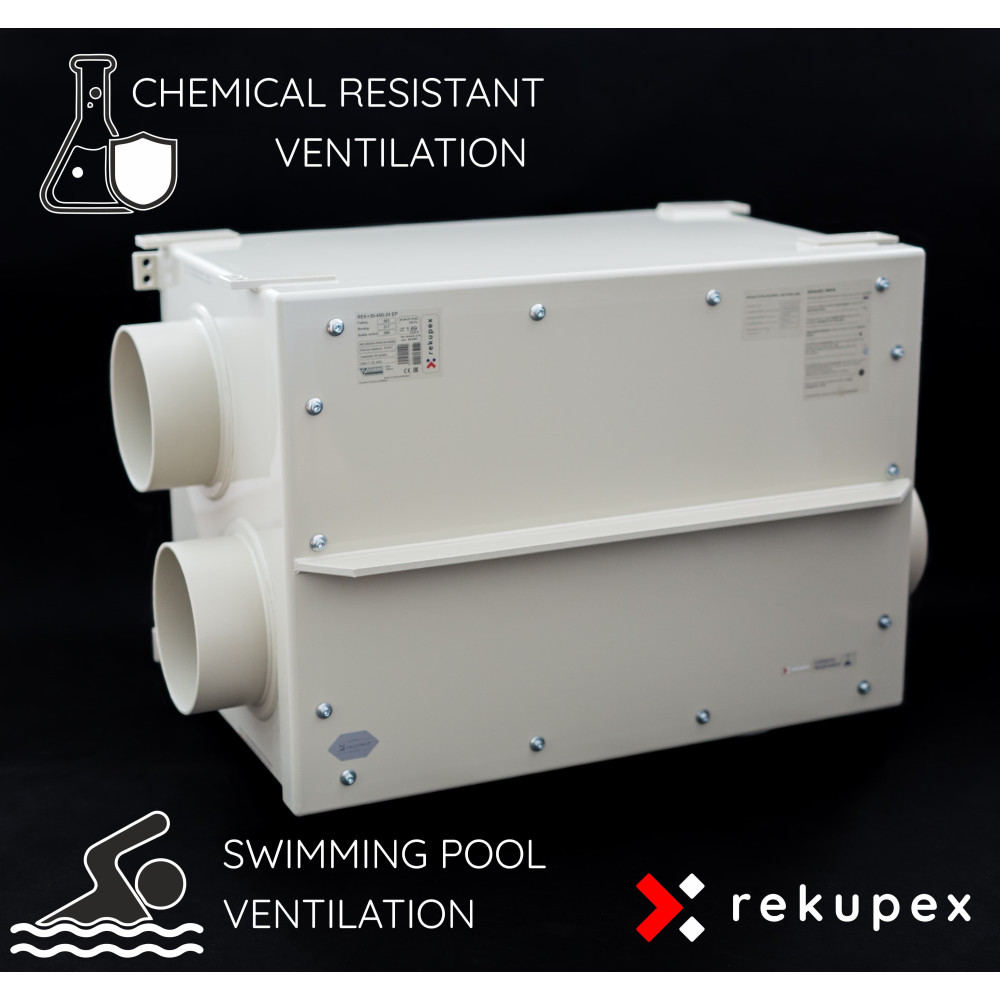

RECUBOX® X-POOL ist ein hochwertiges chemisch beständiges Lüftungsgerät mit Wärmerückgewinnung, das für die Wärmerückgewinnung der Luft in Schwimmbädern, Wellnesszentren, Saunen, Laboren und anderen Bereichen mit hoher Luftfeuchtigkeit oder dem Vorkommen leicht aggressiver Chemikalien ausgelegt ist.
Warum RECUBOX® X-POOL wählen
- Hohe chemische Beständigkeit für Schwimmbad- und korrosive Umgebungen
- Robuste geschweißte Konstruktion ohne Schrauben, Nieten oder Klebstoffe
- Einfache Reinigung und hoher Hygienestandard
- Einfache Installation und unkomplizierte Wartung
- Hohe Variabilität der Ausführung und der Anschlussstutzenpositionen
- Lange Lebensdauer auch unter anspruchsvollen Betriebsbedingungen
Konstruktions- und Materialausführung
Das gesamte Gerätegehäuse, Flansche, Filterrahmen, Halterungen und weitere äußere Komponenten bestehen aus hochwertigem Polypropylen (PP). Die Konstruktion ist ohne unnötige Metallteile ausgeführt, mit Schwerpunkt auf maximaler Beständigkeit in anspruchsvollen Umgebungen.
Das Material des Geräts ist hochbeständig gegen:
- Chlor und Ozon im Schwimmbadbetrieb,
- Säuren und Laugen,
- Lösungsmittel, Alkohole und flüchtige organische Verbindungen (VOC),
- Salznebel und korrosive Feuchtigkeit.
Die Konstruktion nutzt 100 % verschweißte Verbindungen. Das bedeutet keine geklebten Verbindungen, keine selbstklebenden Dichtungen und ein minimales Risiko von Undichtigkeiten. Alle wichtigen Dichtelemente sind mechanisch ausgeführt und einfach austauschbar.
Glatte hygienische Wände ermöglichen eine einfache Reinigung und Wartung. Das Gerät ist so konzipiert, dass es einen sehr geringen Wartungsaufwand bei gleichzeitig hohem Hygienestandard bietet.
Dank ihrer robusten Konstruktion, hohen Qualität und maximalen hygienischen Unbedenklichkeit sind unsere RECUBOX® Geräte Teil zahlreicher Projekte der ČVUT, darunter auch des einzigartigen S.A.W.E.R.-Systems, das von UCEEB zur Gewinnung von Trinkwasser aus der Luft entwickelt wird.
Wärmetauscher – RECUTECH EPOXY-Ausführung
Das Gerät ist mit einem Wärmetauscher in Epoxid-Ausführung ausgestattet, der für den Einsatz in aggressiveren und korrosiven Umgebungen geeignet ist.
- Korrosionsbeständigkeit nach ASTM B117, geprüft in der Salzsprühkammer (NaCl 5 % / 35 °C) bis zu 1.000 Stunden
- Hohe Beständigkeit gegen Lösungsmittel – zum Beispiel Trichlorethylen und Tetrachlorethylen
- Technische Parameter entsprechend Gegenstrom-Aluminiumwärmetauschern ohne Epoxidbeschichtung
Installation und Wartung
- Ventilatoren sind nicht Bestandteil des Geräts – sie werden direkt im Luftkanalsystem installiert, wodurch Platz im Technikraum gespart wird.
- Bei Bedarf können die Ventilatoren schnell ausgetauscht werden, ohne in das eigentliche RECUBOX® Gerät einzugreifen.
- Das Gerät ist für einen einfachen Servicezugang und eine unkomplizierte Wartung ausgelegt.
Eine bessere Wahl als eine Voll-Edelstahl-Wärmerückgewinnung
Dank der Eigenschaften von Polypropylen ist RECUBOX® X-POOL in ausgewählten Anwendungen eine sehr interessante Alternative zu Komplettlösungen aus Edelstahl. In aggressiven chemischen Umgebungen kann selbst Edelstahl im Laufe der Zeit korrodieren, während eine hochwertige PP-Konstruktion ihre Stabilität und Dichtheit langfristig bewahrt.
Perfekte Wahl für
- Schwimmbäder, Wasserparks, Wellnesszentren und Saunen – Umgebungen mit Chlor und hoher Luftfeuchtigkeit
- Labore und Digestorien – Wärmerückgewinnung in leicht aggressiven chemischen Umgebungen
- Chemiebetriebe und Lagerbereiche, einschließlich Tankstellen
- Lackierereien, Galvaniken und Aufbereitungsanlagen mit korrosiven Dämpfen
- Landwirtschaftliche Gebäude – zum Beispiel Umgebungen mit Ammoniak oder Silagegasen
- Produktions- und Technologiekontainer in korrosiven und feuchten Umgebungen
Hauptvorteile der RECUBOX® Geräte
 |
Einfaches Herausnehmen des Wärmetauschers Der Wärmetauscher kann sehr einfach und schnell aus dem Gerät herausgenommen werden – buchstäblich mit einem Handgriff. |
 |
Maximale Hygiene Sowohl das Gerät als auch der Wärmetauscher können einfach entnommen und gründlich gereinigt werden. Der Wärmetauscher ist mit dem Hygienezertifikat ILH Berlin zertifiziert, und das Material des RECUBOX® ist auch für anspruchsvolle hygienische Anwendungen geeignet. |
 |
Mechanische Abdichtung ohne Klebstoffe Die Abdichtung des Wärmetauschers erfolgt in einer Nut ohne Verwendung von Klebstoffen oder Klebebändern, die mit der Zeit altern. Die Dichtung kann bei Bedarf einfach ausgetauscht werden. |
 |
Ohne Schrauben, Nieten und Klebstoffe RECUBOX® wird aus einem einzigen Material mit Heißgas-Schweißtechnologie gefertigt. Das Ergebnis sind absolut dichte Verbindungen ohne Alterungsdegradation. |
 |
Großer Größenbereich Dank der breiten Größenauswahl können wir auch für Räume mit eingeschränkten Installationsmöglichkeiten einen passenden RECUBOX® auslegen. |
 |
Kompatibilität mit RECUTECH Wärmetauschern RECUBOX® X-POOL Geräte sind für die komplette Produktreihe der EUROVENT-zertifizierten RECUTECH Wärmetauscher in EPOXY-Ausführung ausgelegt. |
 |
Großer Leistungsbereich RECUBOX® Geräte decken ein breites Anwendungsspektrum ab – von kleineren Installationen bis hin zu großen technischen Anlagen. |
 |
Maximale Variabilität Die Positionierung der Zu- und Abluftstutzen kann in einem sehr breiten Spektrum an Varianten an die jeweilige Anwendung angepasst werden. |
 |
Spiegelbildliche Ausführung Alle Varianten sind auch in spiegelbildlicher Ausführung erhältlich. Der Kondensatablauf ist über einen 1/2"-Anschluss realisiert und an zwei Positionen vorhanden. |
Weitere praktische Vorteile
Einfache Installation dank vorbereiteter Montageöffnungen für Gewindestangen.
Großflächige Filter ermöglichen den Einsatz beliebiger Filtermedien. In der Standardausführung ist das Gerät mit Filtermedium der Klasse M5 ausgestattet.
By-pass ist als Kurzschlussstück oder als integrierte Ausführung mit Servoantrieb erhältlich.
Diagramm des Druckverlusts
Diagramm der Abhängigkeit des Druckverlusts PD [Pa] vom Volumenstrom AV [m³/h] – Wärmetauscher REK+81-500-26 EPOXY
Verhältnis Innen-/Außenluft 1:1, Außenlufttemperatur 1 °C und relative Luftfeuchtigkeit 78 %, Innenlufttemperatur 25 °C und relative Luftfeuchtigkeit 28 %. Die Ergebnisse stammen aus einer von Eurovent zertifizierten Berechnungssoftware.
Diagramm des Wirkungsgrads
Diagramm der Abhängigkeit des Wirkungsgrads EFF [%] vom Volumenstrom AV [m³/h] – Wärmetauscher REK+81-500-26 EPOXY
Verhältnis Innen-/Außenluft 1:1, Außenlufttemperatur 1 °C und relative Luftfeuchtigkeit 78 %, Innenlufttemperatur 25 °C und relative Luftfeuchtigkeit 28 %. Die Ergebnisse stammen aus einer von Eurovent zertifizierten Berechnungssoftware.
Varianten der Anschlussstutzen-Anordnung
Die Auswahl erfolgt im Bestellprozess.

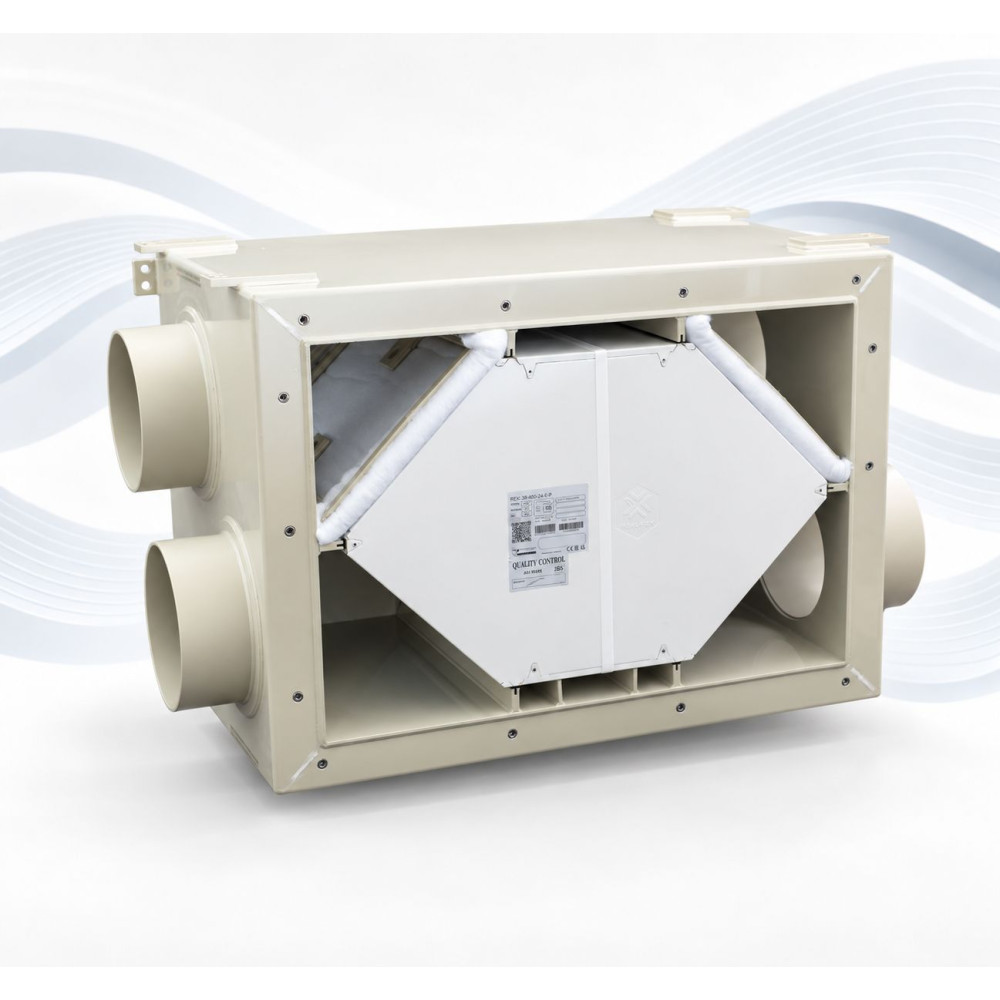

Ansicht des RECUBOX® von vorne bei geöffneten Türen.
Die angegebenen Maße verstehen sich ohne Isolierung. Sollten sich die Maße erheblich ändern, beispielsweise aufgrund größerer Anschlussstutzen oder einer anderen technischen Anpassung, informieren wir Sie nach der Bestellung.
 |
A01 Wärmetauscher auf breiter Wanne, 4 seitliche Stutzen Abmessung: 1327 (A) × 1012 (B) × 666 (C) mm – Breite × Höhe × Tiefe Die Zeichnung zeigt sowohl die Standard- als auch die Spiegelanordnung. |
 |
B01 Wärmetauscher auf schmaler Wanne, 4 seitliche Stutzen Abmessung: 1327 (B) × 1012 (A) × 666 (C) mm – Höhe × Breite × Tiefe Die Zeichnung zeigt sowohl die Standard- als auch die Spiegelanordnung. |
 |
A02 Wärmetauscher auf breiter Wanne, 2 Stutzen nach oben, 2 seitliche Stutzen Abmessung: 1327 (A) × 1012 (B) × 666 (C) mm – Breite × Höhe × Tiefe Die Zeichnung zeigt sowohl die Standard- als auch die Spiegelanordnung. |
 |
B02 Wärmetauscher auf schmaler Wanne, 2 Stutzen nach oben, 2 seitliche Stutzen Abmessung: 1327 (B) × 1012 (A) × 666 (C) mm – Höhe × Breite × Tiefe Die Zeichnung zeigt sowohl die Standard- als auch die Spiegelanordnung. |
Servicezugang und 100% By-pass-Abmessungen
 |
Servicezugang – Maß E Vor den Türen des RECUBOX® muss ein Mindestfreiraum entsprechend der Länge des Wärmetauschers vorgesehen werden, damit dieser bequem herausgenommen werden kann. E = C - 60 [mm] Integrierter By-pass – Maß F Der integrierte By-pass befindet sich hinter dem Wärmetauscher und vergrößert die Gerätetiefe um etwa ein Drittel. F = 1/3 × C [mm] Die Steuerung der By-pass-Klappe ist durch die einfache Montage eines beliebigen Servoantriebs auf einen Vierkant 12 × 12 mm möglich. Der By-pass öffnet den Frischluft-Umgehungsweg hinter dem Wärmetauscher und schließt gleichzeitig den Weg durch den Wärmetauscher. Der Mechanismus ist als Lamellensystem aus verzinktem Blech ausgeführt. Da er sich auf der Frischluftseite befindet, ist er normalerweise keinen aggressiven chemischen Verunreinigungen aus der Abluft ausgesetzt. |
Technische Daten
- Material
- SIMONA AlphaPLUS - POLYPROPYLEN
- Betriebstemperatur [°C]
- -20 .. +80
- Ursprungsland
- CZ
Erhöht ein Enthalpie Wärmetauscher die Luftfeuchtigkeit im Haus?
Ja, ein Enthalpie Wärmetauscher kann einen Teil der Feuchtigkeit aus der Abluft zurückgewinnen und dadurch die Luftfeuchtigkeit im Innenraum erhöhen.
In der Praxis liegt die Steigerung typischerweise bei 10–15 % während der Heizperiode. Unter idealen Bedingungen kann sie auch 25–30 % erreichen.
Dies bestätigt auch ein realer Test eines unabhängigen Anwenders, der den RECUTECH Enthalpie Wärmetauscher in seiner AEREX Lüftungsanlage installiert und die Luftfeuchtigkeit im Haus langfristig gemessen hat.
Reale Messung der Luftfeuchtigkeit im Haus
Wichtig ist: Ein Enthalpie Wärmetauscher erzeugt keine Feuchtigkeit, sondern führt sie lediglich teilweise zurück. Der Effekt zeigt sich daher schrittweise über mehrere Tage bis Wochen.
