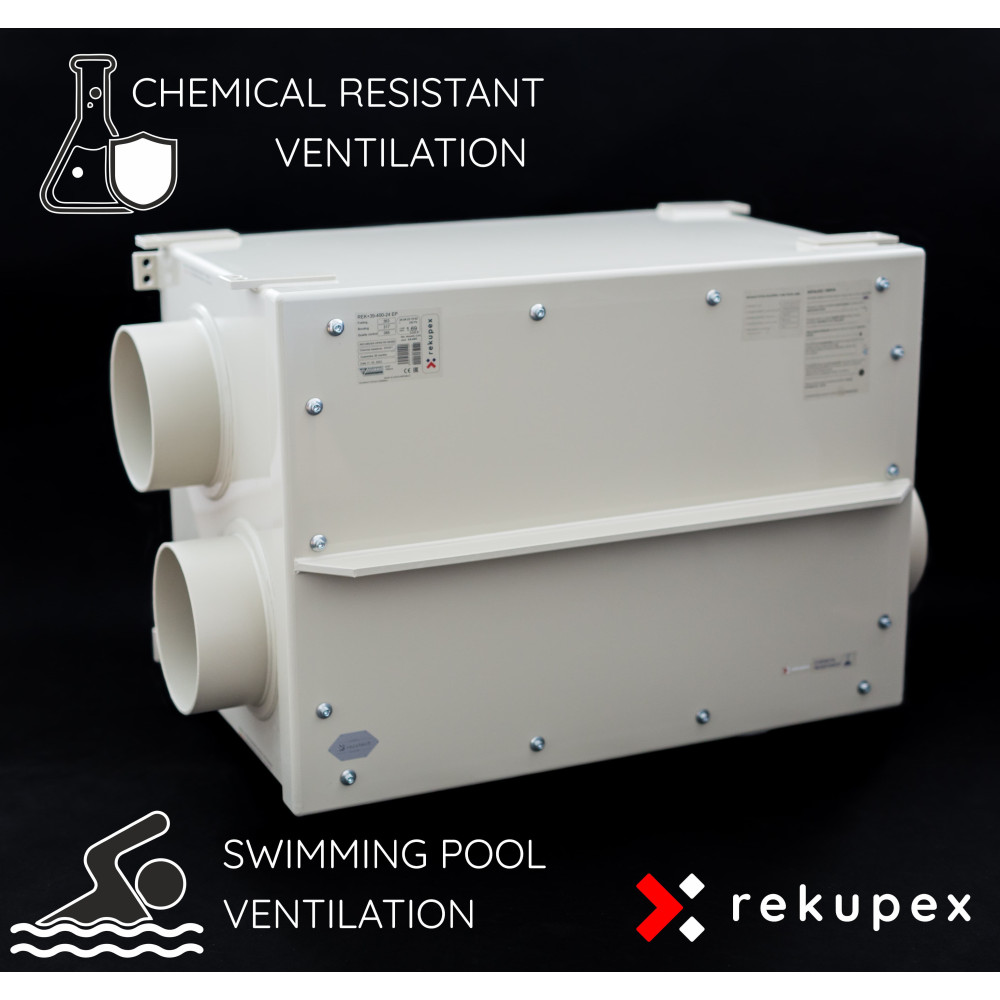

RECUBOX® X-POOL HRV 6000 – Chemisch beständige Rückgewinnungseinheit für Schwimmbäder und aggressive Umgebungen
Vollkunststoffversion der RECUBOX®
Chemisch beständige RECUBOX® geeignet für Schwimmbäder und die chemische Industrie
Absolute Chlorbeständigkeit
Leistung von 0 - 6000 m3/h.
RECUBOX® X-POOL
RECUBOX® X-POOL ist ein erstklassiges chemisch beständiges Lüftungsgerät mit Wärmerückgewinnung, konzipiert für die Wärmerückgewinnung in Schwimmbädern, Wellnesszentren, Saunen, Laboren und Industrieräumen mit hoher Luftfeuchtigkeit oder dem Vorkommen leicht aggressiver Chemikalien.
Konstruktions- und Materialausführung
Das gesamte Gehäuse, Wärmetauscher, Flansche, Filterrahmen, Halterungen und alle äußeren Komponenten bestehen aus hochwertigem Polypropylen (PP) – ohne Metallteile, mit maximaler chemischer Beständigkeit.
Das Material ist extrem beständig gegen:
- Chlor und Ozon in der Schwimmbadumwälzung,
- Säuren und Laugen,
- Lösungsmittel, Alkohol und flüchtige organische Verbindungen (VOC),
- Salznebel und korrosive Feuchtigkeit.
Die Konstruktion nutzt die Technologie 100 % verschweißter Verbindungen – keine geklebten Dichtungen, keine Undichtigkeiten. Alle Dichtelemente sind mechanisch ausgeführt und einfach austauschbar.
Glatte hygienische Wände ermöglichen einfaches Waschen und Wartung. Das Gerät ist so konzipiert, dass es einen sehr geringen Serviceaufwand bei gleichzeitig hohem Hygienestandard bietet.
Dank ihrer robusten Konstruktion, erstklassigen Qualität und maximalen hygienischen Unbedenklichkeit sind unsere RECUBOXE® Teil zahlreicher Projekte der ČVUT, darunter auch des einzigartigen S.A.W.E.R.-Systems, das von UCEEB zur Gewinnung von Trinkwasser aus der Luft entwickelt wird.
Gegenstrom-Wärmetauscher – RECUTECH EPOXY-Ausführung
RECUBOX® ist mit einem Wärmetauscher in Epoxid-Ausführung ausgestattet, der für den Betrieb in aggressiveren und korrosiven Umgebungen geeignet ist.
- Korrosionsbeständigkeit nach ASTM B117, geprüft in Salzlösung (NaCl 5 % / 35 °C) bis zu 1.000 Stunden
- Hohe Beständigkeit gegen Lösungsmittel – z. B. Trichlorethylen (85 °C / 5 Min.) und Tetrachlorethylen (120 °C / 30 Min.)
- Technische Parameter entsprechend Aluminium-Gegenstromwärmetauschern ohne Epoxid-Behandlung
Installation und Wartung
- Ventilatoren sind nicht Bestandteil des Geräts – sie werden direkt in die Lüftungsrohre installiert, wodurch Platz im Technikraum gespart wird.
- Bei Bedarf können die Ventilatoren schnell ausgetauscht werden, ohne in das RECUBOX®-Gerät selbst einzugreifen.
Bessere Eigenschaften als eine Edelstahl-Wärmerückgewinnung
Dank der Beständigkeit von Polypropylen ist RECUBOX® X-POOL in ausgewählten Anwendungen eine sehr interessante Alternative zu Edelstahl-Lösungen. Auch Edelstahl kann unter aggressiven chemischen Bedingungen korrodieren, während die hochwertige PP-Konstruktion ihre Stabilität langfristig behält.
Perfekte Wahl für
- Schwimmbäder, Wasserparks, Wellnesszentren und Saunen – saubere Luftrückgewinnung in Umgebungen mit Chlor und hoher Feuchtigkeit
- Labore und Abzüge – Wärmerückgewinnung in leicht aggressiven chemischen Umgebungen
- Chemiebetriebe und Lager, einschließlich Tankstellen
- Lackierereien, Galvaniken und Reinigungsanlagen mit korrosiven Dämpfen
- Landwirtschaftliche Gebäude – z. B. Umgebungen mit Ammoniak oder Silogasen
- Produktions- und Technologiecontainer in korrosiver und feuchter Umgebung
Hauptvorteile der RECUBOX®-Geräte
 |
Einfacher Ausbau des Wärmetauschers Der Wärmetauscher kann sehr einfach und schnell, buchstäblich mit einem Handgriff, aus dem RECUBOX®-Gerät entnommen werden. Er ist auf einer Gleitschiene gelagert, die ein einfaches Herausschieben ermöglicht. |
 |
Maximale Hygiene Sowohl das Gerät als auch der Wärmetauscher können leicht entnommen und gründlich gereinigt werden. Der Wärmetauscher ist nach ILH Berlin hygienisch zertifiziert, und das RECUBOX®-Material ist für anspruchsvolle hygienische Anwendungen geeignet. |
 |
Mechanische Abdichtung ohne Klebstoffe Der Wärmetauscher ist in einer Nut ohne Verwendung von Klebstoffen oder Klebebändern abgedichtet, die mit der Zeit zerfallen würden. Die Dichtung kann bei Bedarf leicht ausgetauscht werden. |
 |
Ohne Schrauben, Nieten und Klebstoffe RECUBOX® wird aus einem Material mittels Heißgasschweißtechnologie gefertigt. Das Ergebnis sind absolut dichte Verbindungen ohne alterungsbedingte Qualitätsverluste. |
 |
Breites Größenspektrum Dank des breiten Angebots an Größen können wir eine passende RECUBOX® auch für Räume mit begrenzten Installationsmöglichkeiten entwerfen. |
 |
Kompatibilität mit RECUTECH-Wärmetauschern Die RECUBOX® X-POOL Geräte sind für das komplette Sortiment an RECUTECH-Wärmetauschern in EPOXY-Ausführung konzipiert (Eurovent-zertifiziert). |
 |
Großer Leistungsbereich RECUBOX®-Geräte decken ein breites Anwendungsspektrum ab, von kleinen Installationen bis hin zu großen technologischen Betrieben. |
 |
Maximale Variabilität Die Positionierung der Einlass- und Auslassstutzen kann in einer sehr breiten Palette von Varianten je nach spezifischer Anwendung konfiguriert werden. |
 |
Spiegelausführung Alle Varianten sind auch in Spiegelausführung erhältlich. Der Kondensatablauf erfolgt über einen 1/2"-Gewindeanschluss und ist an zwei Positionen installiert. |
 |
Einfache Installation Die Installation ist dank vorbereiteter Montagebohrungen für Gewindestangen einfach. Bei größeren RECUBOXEN® ist ein ausreichend stabiles Podest erforderlich, wobei die Bohrungen primär zur Fixierung dienen. |
 |
Großflächige Filter Möglichkeit der Verwendung beliebiger Filtervliese, die leicht austauschbar sind. In der Grundausführung ist das Gerät mit einem Filter der Klasse M5 ausgestattet. |
 |
100% BY-PASS Im Inneren der RECUBOX® befindet sich ein 100%iger BY-PASS-Mechanismus, der gleichzeitig den Luftdurchlass durch den Wärmetauscher schließt und den Umgehungskanal öffnet. |
 |
Doppelmantelausführung Das Gehäuse des Geräts besteht aus zwei Schichten zertifiziertem Polypropylen, zwischen denen sich eine 30 mm dicke Isolierung und eine reflektierende Aluminiumschicht zur Eliminierung von Wärmebrücken befinden. |
Diagramm des Druckverlusts
Druckverlust PD [Pa] in Abhängigkeit vom Luftvolumenstrom AV [m³/h] – Wärmetauscher REK+95-1000-31 EPOXY
Verhältnis Innen-/Außenluft 1:1, Außenlufttemperatur -3 °C / 90 % r.F., Innenlufttemperatur 25 °C / 60 % r.F. Die Ergebnisse stammen aus einer Eurovent-zertifizierten Berechnungssoftware.
Diagramm des Wirkungsgrads
Wirkungsgrad EFF [%] in Abhängigkeit vom Volumenstrom AV [m³/h] – Wärmetauscher REK+95-1000-31 EPOXY
Verhältnis Innen-/Außenluft 1:1, Außenlufttemperatur -3 °C / 90 % r.F., Innenlufttemperatur 25 °C / 60 % r.F. Die Ergebnisse stammen aus einer Eurovent-zertifizierten Berechnungssoftware.
Varianten der Anschlussstutzen-Anordnung
Die Auswahl erfolgt während des Bestellvorgangs.

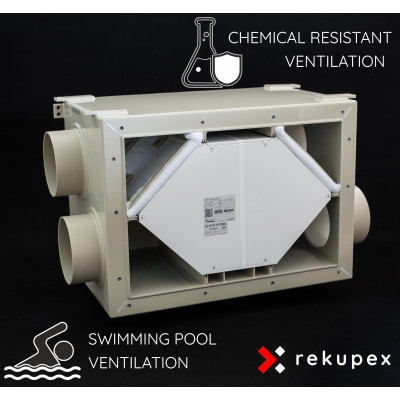

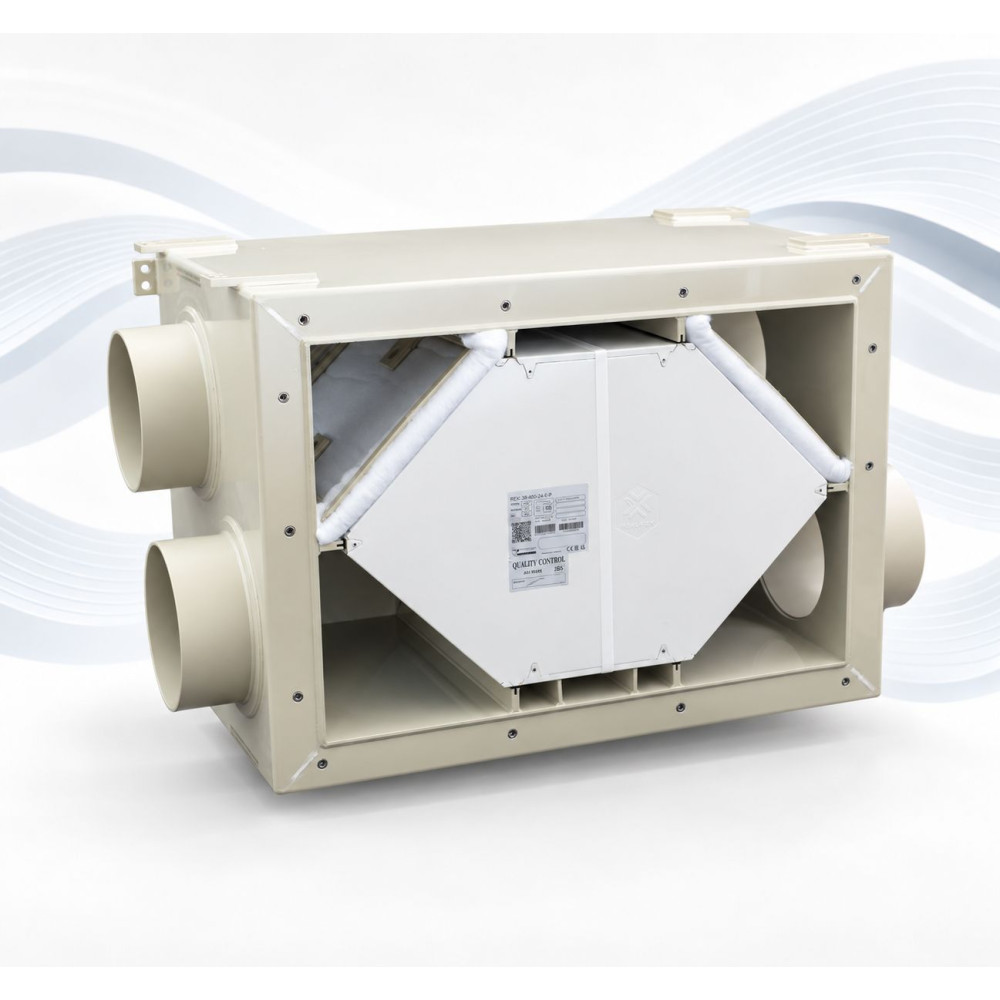

Vorderansicht der RECUBOX® bei geöffneten Türen.
Die angegebenen Maße verstehen sich ohne Isolierung. Bei erheblichen Änderungen (z. B. durch größere Stutzen) werden wir Sie nach der Bestellung informieren.
 |
A01 Wärmetauscher auf breiter Wanne, 4 seitliche Stutzen Abmessung: 1400 (A) × 1174 (B) × 1208 (C) mm (Breite × Höhe × Tiefe) Die Zeichnung zeigt sowohl die Standard- als auch die Spiegelanordnung. |
 |
A02 Wärmetauscher auf breiter Wanne, 2 Stutzen nach oben, 2 seitliche Stutzen Abmessung: 1400 (A) × 1174 (B) × 1208 (C) mm |
Servicezugang und Abmessungen des 100% By-passes
 |
Servicezugang – Maß E Vor der RECUBOX®-Tür muss ein Mindestfreiraum entsprechend der Länge des Wärmetauschers gelassen werden, um den Wärmetauscher bequem entnehmen zu können. E = C - 60 [mm] Integrierter By-pass – Maß F Der integrierte By-pass befindet sich hinter dem Wärmetauscher und vergrößert die Tiefe des Geräts um etwa ein Drittel. F = 1/3 × C [mm] Die Steuerung der By-pass-Klappe kann durch einfache Installation eines beliebigen Stellmotors auf dem 12 × 12 mm Vierkant erfolgen. Der By-pass öffnet einen Umgehungsweg für die Frischluft hinter dem Wärmetauscher und schließt gleichzeitig den Weg durch den Wärmetauscher. Der Mechanismus ist als Lamellensystem aus verzinktem Blech ausgeführt. Da er sich auf der Frischluftseite befindet, ist er normalerweise nicht aggressiven chemischen Verunreinigungen aus der Abluft ausgesetzt. |
Technische Daten
- Material
- SIMONA AlphaPLUS - POLYPROPYLEN
- Betriebstemperatur [°C]
- -20 .. +80
- Ursprungsland
- CZ
Erhöht ein Enthalpie Wärmetauscher die Luftfeuchtigkeit im Haus?
Ja, ein Enthalpie Wärmetauscher kann einen Teil der Feuchtigkeit aus der Abluft zurückgewinnen und dadurch die Luftfeuchtigkeit im Innenraum erhöhen.
In der Praxis liegt die Steigerung typischerweise bei 10–15 % während der Heizperiode. Unter idealen Bedingungen kann sie auch 25–30 % erreichen.
Dies bestätigt auch ein realer Test eines unabhängigen Anwenders, der den RECUTECH Enthalpie Wärmetauscher in seiner AEREX Lüftungsanlage installiert und die Luftfeuchtigkeit im Haus langfristig gemessen hat.
Reale Messung der Luftfeuchtigkeit im Haus
Wichtig ist: Ein Enthalpie Wärmetauscher erzeugt keine Feuchtigkeit, sondern führt sie lediglich teilweise zurück. Der Effekt zeigt sich daher schrittweise über mehrere Tage bis Wochen.
