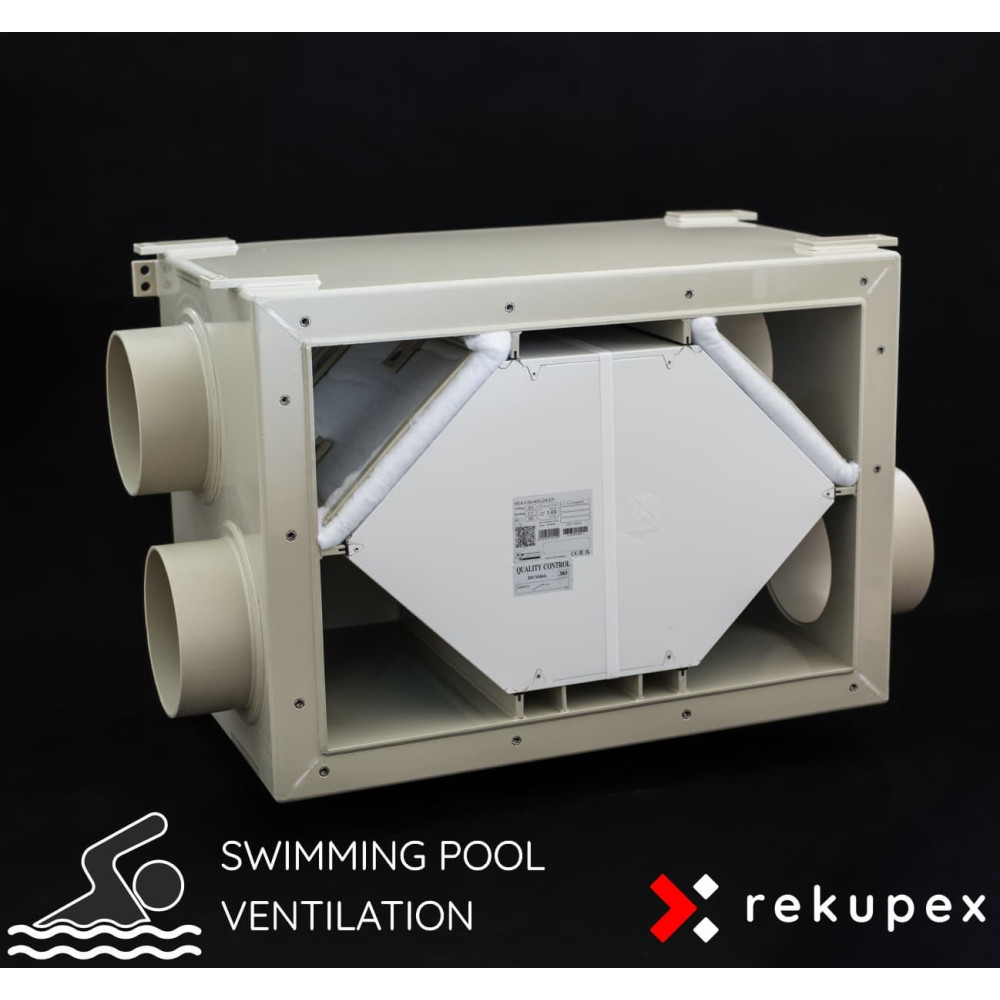

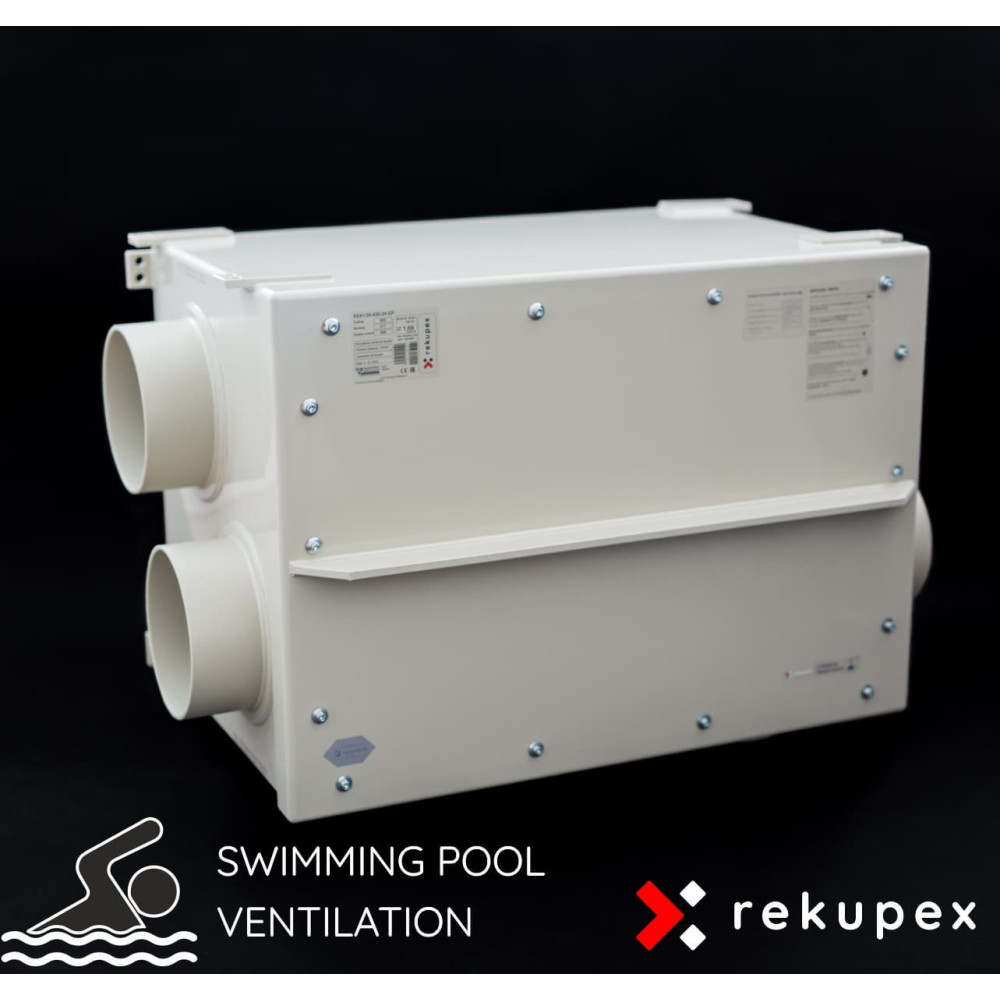

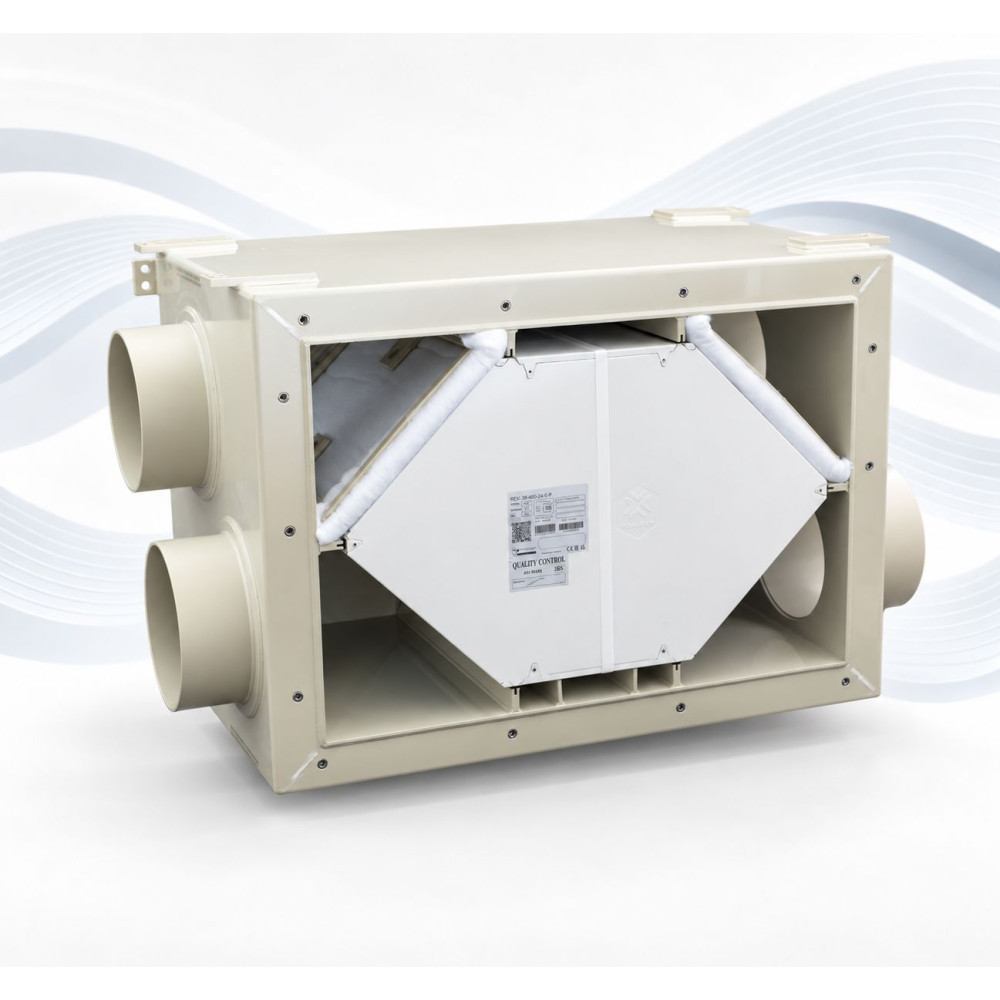

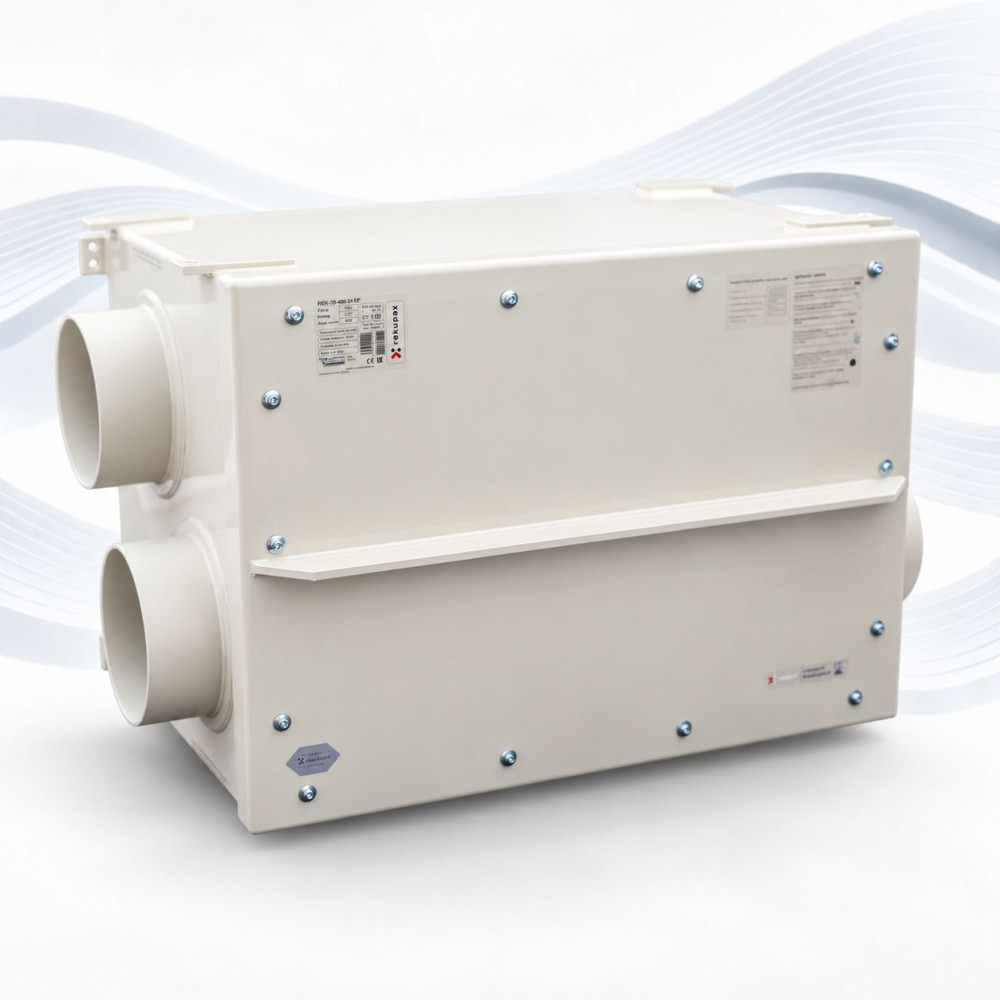

RECUBOX® X-POOL HRV 800 – Wärmerückgewinnungsbox für Schwimmbäder
Vollkunststoff-Variante der RECUBOX®
Chemikalienbeständige RECUBOX® geeignet für Schwimmbäder
Absolute Chlorbeständigkeit
Volumenstrom bis zu 1000 m³/h.
RECUBOX® X-POOL HRV 800
RECUBOX® X-POOL HRV 800 ist ein professionelles Kunststoff-Wärmerückgewinnungsmodul, das speziell für die Lüftung und Wärmerückgewinnung in Schwimmbädern, Wellnesszentren, Aquaparks, Spas und anderen Bereichen mit hoher Luftfeuchtigkeit entwickelt wurde.
Das Herzstück des Moduls ist ein großflächiger Gegenstromwärmetauscher aus Kunststoff ZERN HU-EX 366/800 mit Wärmeübertragungsflächen aus HPS-Material. Das verwendete Material ist für den dauerhaften Betrieb in feuchter Schwimmbadumgebung geeignet und nicht durch Korrosion durch Kondensat oder übliche Chlordämpfe gefährdet.
Warum RECUBOX® X-POOL HRV 800 wählen?
- Speziell für Schwimmbäder, Wellnesszentren und dauerhaft feuchte Betriebe entwickelt
- Gegenstromwärmetauscher aus Kunstsoff ZERN ohne Korrosionsrisiko der Übertragungsflächen
- Hoher thermischer Wirkungsgrad von ca. 87,5–88 % beim empfohlenen Volumenstrom
- Empfohlener Nennvolumenstrom von ca. 800 m³/h
- Robuste geschweißte Konstruktion ohne Schrauben, Nieten und Konstruktionsklebstoffe
- Einfache Reinigung und hoher Hygienestandard
- Einfache Installation und unkomplizierte Wartung
- Hohe Variabilität der Ausführung und Platzierung der Anschlussstutzen
- Lange Lebensdauer auch bei Dauerbetrieb in feuchter Umgebung
Konstruktions- und Materialausführung
Das gesamte Gehäuse des Moduls, Flansche, Filterrahmen, Halterungen und weitere Konstruktionskomponenten bestehen aus hochwertigem Polypropylen (PP). Die Konstruktion ist ohne unnötige Metallteile ausgeführt, mit Fokus auf maximale Beständigkeit gegen Feuchtigkeit, Kondensat und Schwimmbadumgebung.
Das Gehäusematerial ist hochbeständig gegen:
- dauerhaft hohe Luftfeuchtigkeit,
- Kondensat, das beim Betrieb der Schwimmbad-Wärmerückgewinnung entsteht,
- Chlordämpfe in üblichen Schwimmbadkonzentrationen,
- Salzsprühnebel und korrosive Feuchtigkeit,
- übliche Reinigungs- und Desinfektionsmittel in Schwimmbadbetrieben.
Die Konstruktion nutzt 100% geschweißte Verbindungen. Das Modul enthält keine herkömmlichen geklebten Verbindungen, Nieten oder unnötigen metallischen Verbindungselemente, die bei langjähriger Feuchtigkeitseinwirkung korrodieren oder degradieren könnten.
Alle wichtigen Dichtungselemente sind mechanisch gelöst und leicht austauschbar. Glatte Innenwände erleichtern die regelmäßige Reinigung, Inspektion und hygienische Wartung.
Wichtiger Hinweis: RECUBOX® X-POOL HRV 800 ist primär für Schwimmbad-, Wellness- und ähnliche feuchte Betriebe konzipiert. Der Kunststoff-Wärmetauscher ZERN HU-EX 366/800 ist für Schwimmbadumgebungen geeignet, jedoch nicht für die chemische Industrie mit hohen Konzentrationen von sehr aggressiven Säuren, Laugen, Lösungsmitteln oder anderen stark reaktiven Stoffen bestimmt. Für solche Anwendungen muss die chemische Zusammensetzung der Abluft individuell beurteilt werden.
Dank ihrer robusten Konstruktion, hohen Qualität und maximalen hygienischen Unbedenklichkeit sind unsere RECUBOX®-Module Bestandteil zahlreicher Projekte der Tschechischen Technischen Universität (ČVUT), einschließlich des einzigartigen S.A.W.E.R.-Systems, das das UCEEB zur Gewinnung von Trinkwasser aus der Luft entwickelt.
Wärmetauscher ZERN HU-EX 366/800
RECUBOX® X-POOL HRV 800 ist mit einem großflächigen Gegenstrom-Kunststoff-Wärmetauscher ZERN HU-EX 366/800 ausgestattet, der für den Langzeitbetrieb bei hoher Luftfeuchtigkeit und in Schwimmbadumgebungen geeignet ist.
Die Wärmeübertragungsflächen des Wärmetauschers bestehen aus HPS-Material. Im Gegensatz zu herkömmlichen Metallwärmetauschern besteht daher kein Risiko von klassischer Korrosion durch Kondensat, hohe Luftfeuchtigkeit oder übliche Chlordämpfe.
- Kunststoff-Übertragungsflächen aus HPS-Material
- Hohe Beständigkeit gegen dauerhafte Feuchtigkeit und Kondensat
- Geeignet für normale Schwimmbadumgebungen
- Keine Korrosion der Übertragungsflächen
- Gegenstromanordnung für hohen thermischen Wirkungsgrad
- Große Übertragungsfläche, optimiert für einen Volumenstrom um 800 m³/h
- Einfache Inspektion, Entnahme und Reinigung
Gegenstromwärmetauscher aus Kunststoff ZERN HU-EX 366
Empfohlener Betriebsvolumenstrom
Für den Wärmetauscher ZERN HU-EX 366/800 empfehlen wir einen Betriebsvolumenstrom von ca. 700–900 m³/h, wobei der optimale Auslegungspunkt bei ca. 800 m³/h liegt.
Bei diesem Volumenstrom ist laut Leistungskennlinie des Wärmetauschers folgendes zu erwarten:
- Thermischer Wirkungsgrad von ca. 87,5–88 %,
- Druckverlust von ca. 135–165 Pa je nach Strömungsseite,
- Sehr guter Kompromiss aus Luftleistung, Wirkungsgrad, Geräuschpegel und Leistungsaufnahme der Ventilatoren.
Bei einem Volumenstrom von 1 000 m³/h ist der Wärmetauscher weiterhin einsetzbar, der Druckverlust erreicht jedoch ca. 185–200 Pa und der thermische Wirkungsgrad sinkt auf ca. 86,3 %.
Wir empfehlen daher, diesen Volumenstrom eher als höheren Betriebswert und nicht als idealen Dauerauslegungspunkt zu betrachten. Bei der Auswahl der Ventilatoren müssen auch die Druckverluste von Filtern, Rohrleitungen, Verteilelementen und weiteren Komponenten der Gesamtanlage berücksichtigt werden.
| Betriebsmodus | Empfohlener Volumenstrom |
| Sparsamer und leiser Betrieb | 600–750 m³/h |
| Empfohlener Nennvolumenstrom | ca. 800 m³/h |
| Höherer Betriebsvolumenstrom | 900–1 000 m³/h |
| Betrieb über 1 000 m³/h | Nur bei ausreichender Druckreserve der Ventilatoren und unter der Voraussetzung, dass höherer Geräuschpegel und Energieverbrauch kein Problem darstellen. |
RekupeX-Empfehlung: Für den normalen Dauerbetrieb empfehlen wir die Auslegung des Moduls auf ca. 800 m³/h. In diesem Punkt bietet der Wärmetauscher ein sehr gutes Verhältnis zwischen hohem Wirkungsgrad, geringem Druckverlust und Energiebedarf der Ventilatoren.
Installation und Wartung
- Ventilatoren sind nicht Teil des Moduls – sie werden separat direkt im Lüftungskanal installiert.
- Die getrennte Installation der Ventilatoren ermöglicht deren optimale Platzierung im Hinblick auf Lautstärke, Wartung und Platzverhältnisse.
- Bei Bedarf können Ventilatoren schnell ausgetauscht werden, ohne das RECUBOX®-Modul selbst zu verändern.
- Das Modul ist für einfachen Servicezugang, regelmäßige Kontrolle und unkomplizierte Wartung konzipiert.
- Der Wärmetauscher kann aus dem Modul entnommen und nach Bedarf kontrolliert oder gereinigt werden.
- Der Kondensatablauf muss an einen geeigneten Siphon angeschlossen und mit entsprechendem Gefälle geführt werden.
Kunststoffalternative zu metallischen Schwimmbadgeräten
Dank der Eigenschaften von Polypropylen und dem Kunststoff-Wärmetauscher stellt der RECUBOX® X-POOL HRV 800 eine attraktive Alternative zu metallischen oder Volledelstahl-Lösungen für Schwimmbäder dar.
Bei langjähriger Einwirkung von hoher Feuchtigkeit, Kondensat und Chlordämpfen können Metallbauteile einer schrittweisen Oberflächendegradation oder Korrosion unterliegen. Das hochwertige Polypropylengehäuse und die Kunststoff-Übertragungsflächen des Wärmetauschers behalten hingegen langfristig ihre Stabilität und Funktionalität.
Das Modul enthält zudem keine integrierte komplexe Elektronik oder Ventilatoren. Dadurch kann das gesamte System individuell nach gewünschtem Volumenstrom, Raumlayout und Anforderungen der jeweiligen Schwimmbadtechnik ausgelegt werden.
Perfekte Wahl für
- Private Innenpools
- Hotelpools und Wellnessbereiche
- Öffentliche Schwimmbäder und Sportbäder
- Aquaparks und Wasserattraktionen
- Spas und Rehabilitationszentren
- Whirlpools und Entspannungsbereiche
- Saunen und Dampfbäder, sofern sie dem zulässigen Temperaturbereich entsprechen
- Schwimmbad-Technikräume
- Entfeuchtungs- und Lüftungssysteme für Schwimmhallen
- Weitere dauerhaft feuchte Betriebe ohne hochaggressive Chemikalien
Hauptvorteile der RECUBOX®-Module
 |
Einfache Entnahme des Wärmetauschers Der Wärmetauscher lässt sich sehr einfach und schnell aus dem Modul entnehmen, was Kontrolle, Wartung und Reinigung erheblich erleichtert. |
 |
Maximale Hygiene Glatte Innenwände und leicht zugängliche Komponenten ermöglichen eine gründliche Reinigung. Dies ist besonders in Schwimmbädern mit hohen Hygieneanforderungen wichtig. |
 |
Mechanische Abdichtung ohne Klebstoffe Der Wärmetauscher ist über mechanisch fixierte Dichtungen ohne Klebebänder abgedichtet. Die Dichtungen können bei Bedarf leicht ausgetauscht werden. |
 |
Ohne Schrauben, Nieten und Klebstoffe Das RECUBOX®-Gehäuse besteht aus Polypropylen mittels Warmgasschweißen. Das Ergebnis sind feste und dichte Verbindungen ohne Korrosionsrisiko. |
 |
Individuell angepasste Abmessungen Das Modul kann an die räumlichen Gegebenheiten des Technikraums, benötigte Stutzendurchmesser und die Montageart angepasst werden. |
 |
Entwickelt für Wärmetauscher ZERN HU-EX 366/800 Innenkonstruktion, Luftführung, Tauschersitz und Servicezugang sind speziell auf den Kunststofftauscher ZERN abgestimmt. |
 |
Optimierte Leistung für Schwimmbadanwendungen Der empfohlene Betriebsbereich von ca. 700–900 m³/h eignet sich perfekt für kleinere und mittelgroße Schwimmbadinstallationen. |
 |

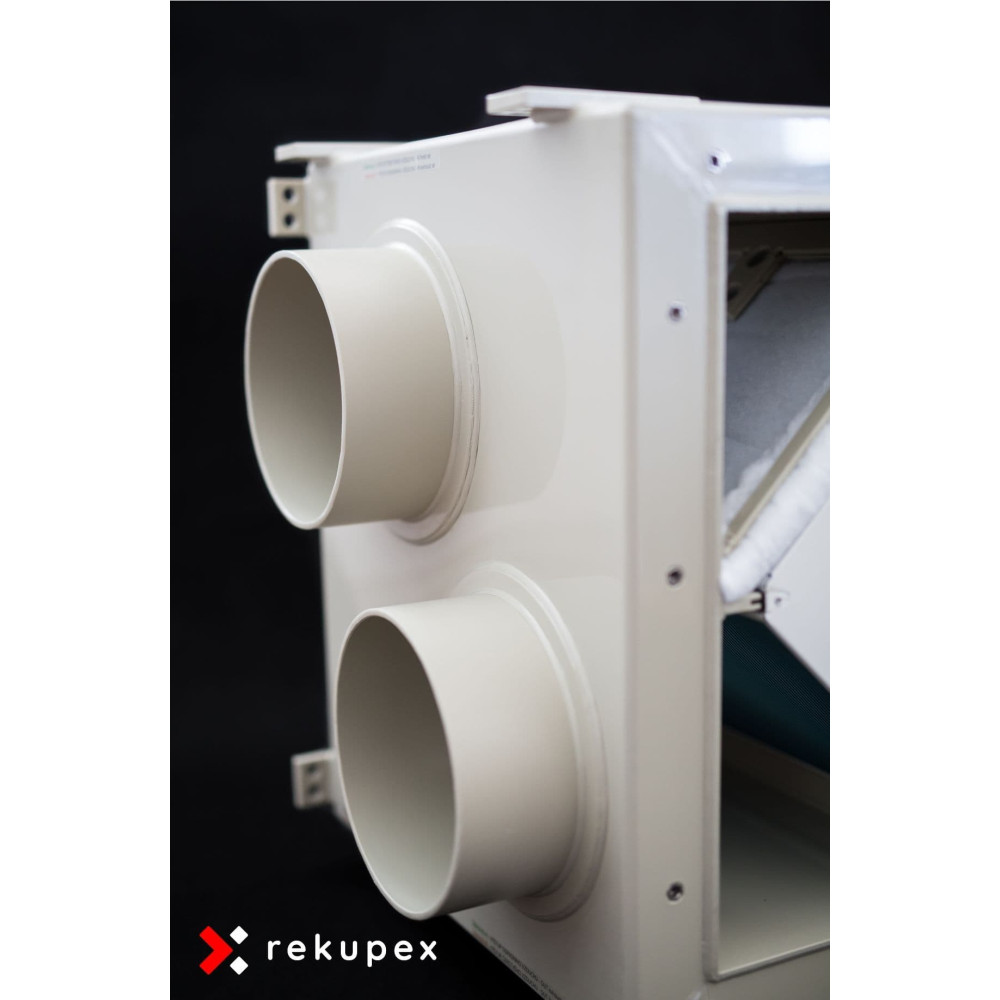

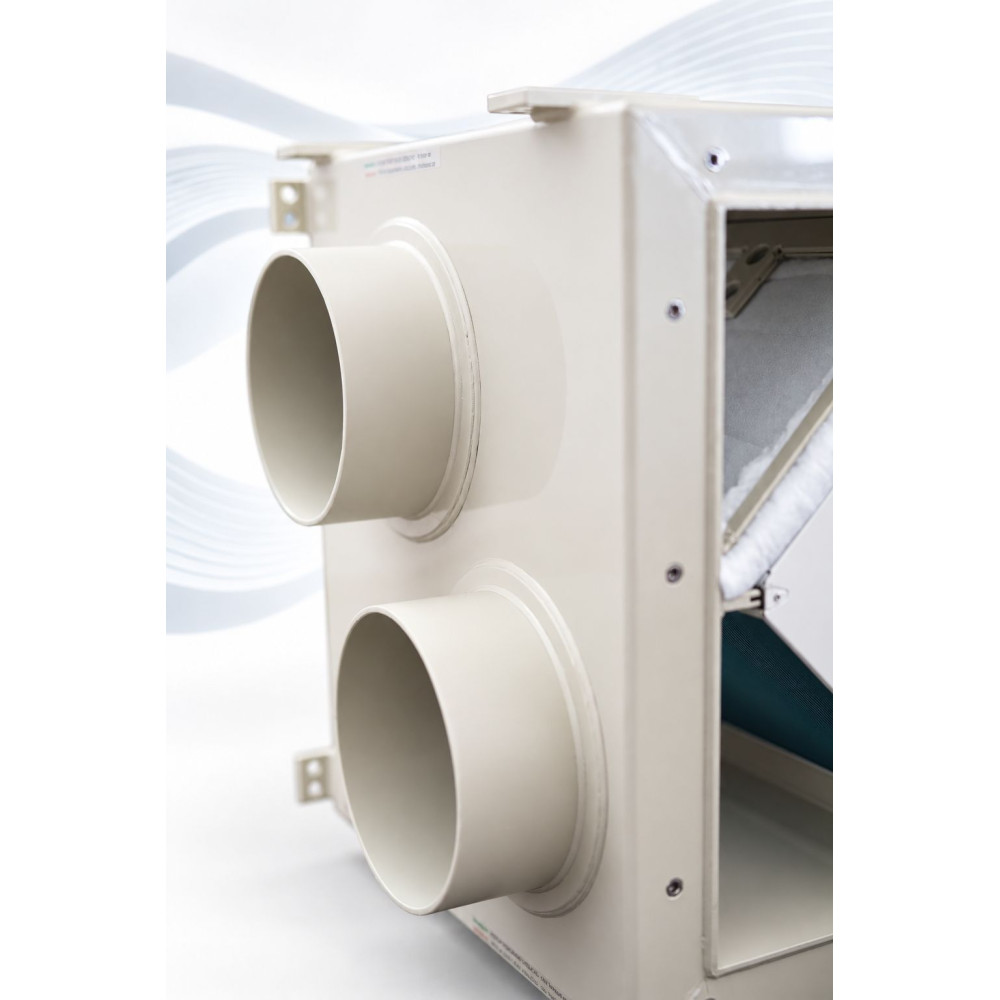

Maximale Variabilität Die Position der Ein- und Auslassstutzen kann je nach Anwendung, Rohrführung und Platzverhältnissen konfiguriert werden. |
 |
Gespiegelte Ausführung Ausgewählte Varianten sind auch in gespiegelter Ausführung erhältlich. Der Kondensatablauf verfügt über einen Gewindeanschluss. |
Weitere praktische Vorteile
Einfache Installation dank vorbereiteter Montageelemente und flexibler Aufhängung oder Aufstellung.
Großflächige Filter reduzieren die Strömungsgeschwindigkeit über das Filtermedium, verlängern die Wechselintervalle und senken den Gesamtdruckverlust. Standardmäßig ist das Modul mit Filtern der Klasse M5 ausgestattet.
Separat installierte Ventilatoren ermöglichen die präzise Auswahl von Leistung, Regelung und Druckreserve passend zum Kanalnetz.
100% BY-PASS kann je nach Projekt als separates Bypass-Teil oder als integrierte Komponente mit Stellmotor-Ansteuerung ausgeführt werden.
Ventilatorauslegung
Die Ventilatoren müssen nicht nur nach dem gewünschten Volumenstrom, sondern auch nach dem Gesamtdruckverlust des Lüftungssystems ausgelegt werden.
Bei der Auswahl der Ventilatoren sind zu berücksichtigen:
- Druckverlust des Wärmetauschers ZERN HU-EX 366/800,
- Druckverlust der Filter (sauberer und zugesetzter Zustand),
- Druckverluste von Rohrleitungen und Formstücken,
- Druckverluste von Auslässen, Gittern und Wetterschutzgittern,
- mögliche Nachwärmer, Klappen, Schalldämpfer und weiteres Zubehör,
- erforderliche Regelungs- und Leistungsreserve.
Für den Nennbetrieb um 800 m³/h empfehlen wir die Auswahl von Ventilatoren mit ausreichender Druckreserve über den reinen Tauscherdruckverlust hinaus.
Druckverlustdiagramm
Diagramm des Druckverlusts PD [Pa] in Abhängigkeit vom Volumenstrom AV [m³/h] – Wärmetauscher ZERN HU-EX 366/800
Temperaturwirkungsgrad-Diagramm
Diagramm des Temperaturwirkungsgrads EFF [%] in Abhängigkeit vom Volumenstrom AV [m³/h] – Wärmetauscher ZERN HU-EX 366/800
Bei einem Volumenstrom um 800 m³/h ist ein Wirkungsgrad von ca. 87,5–88 % zu erwarten. Bei Erhöhung auf 1 000 m³/h sinkt der Wirkungsgrad auf ca. 86,3 %.
Datenblatt
Betriebsdaten des Wärmetauschers ZERN HU-EX 366/800 bei 800 m³/h Volumenstrom
Außenluft: 7 °C, relative Feuchte 75 %. Raumluft: 20 °C, relative Feuchte 37 %.
Varianten der Stutzenplatzierung
Die Auswahl der Variante erfolgt während des Bestellvorgangs.
Vorderansicht der RECUBOX® bei geöffneter Servicetür.
Die angegebenen Maße verstehen sich inklusive 50 mm Isolierung und Zweitmantel. Sollten sich die Maße z. B. aufgrund größerer Stutzen ändern, informieren wir Sie nach der Bestellung.
 |
A01 Wärmetauscher auf breiter Wanne, 4 seitliche Stutzen Abmessung: 551 (A) × 551 (B) × 992 (C) mm – Breite × Höhe × Tiefe Die Zeichnung zeigt Standard- und gespiegelte Anschlüsse. |
 |
B01 Wärmetauscher auf schmaler Wanne, 4 seitliche Stutzen Abmessung: 551 (A) × 551 (B) × 992 (C) mm – Breite × Höhe × Tiefe Die Zeichnung zeigt Standard- und gespiegelte Anschlüsse. |
 |
A02 Wärmetauscher auf breiter Wanne, 2 Stutzen nach oben, 2 seitlich Abmessung: 551 (A) × 551 (B) × 992 (C) mm – Breite × Höhe × Tiefe Die Zeichnung zeigt Standard- und gespiegelte Anschlüsse. |
 |
B02 Wärmetauscher auf schmaler Wanne, 2 Stutzen nach oben, 2 seitlich Abmessung: 551 (A) × 551 (B) × 992 (C) mm – Breite × Höhe × Tiefe Die Zeichnung zeigt Standard- und gespiegelte Anschlüsse. |
Servicezugang und Abmessungen des 100% BY-PASSES
 |
Servicezugang – Maß E Vor der Servicetür der RECUBOX® muss ausreichend Platz verbleiben, um den Tauscher herauszuziehen. E = C − 60 mm Integrierter 100% BY-PASS – Maß F Der integrierte BY-PASS befindet sich hinter dem Tauscher und vergrößert die Gesamttiefe des Moduls je nach Konfiguration. Das genaue Endmaß der RECUBOX® mit integriertem BY-PASS teilen wir Ihnen anhand der gewählten Konfiguration mit. Der BY-PASS öffnet den Bypassweg für Frischluft um den Tauscher und schließt gleichzeitig den Weg durch den Tauscher. |
Individuelle Fertigung
RECUBOX® X-POOL HRV 800 wird gemäß gewählter Konfiguration gefertigt. Stutzenpositionen, Ausrichtung der Servicetür, Lage des Kondensatablaufs, Isolierungsart und weitere Details können angepasst werden.
Sollte eine Konfiguration technisch nicht umsetzbar sein, kontaktieren wir Sie vor Fertigungsbeginn.
Technische Daten
- Material
- SIMONA AlphaPLUS - POLYPROPYLEN
- Betriebstemperatur [°C]
- -20 .. +80
- Ursprungsland
- CZ
