Die RECUBOX® HRV 03/100 ist die kleinste RECUBOX® für Luftmengen bis zu 140 m³/h . Mit einer Höhe von nur 160 mm eignet sie sich ideal für niedrige Decken und kleine Räume. Sie bietet einen Wirkungsgrad von bis zu 95 % , wird in Tschechien maßgefertigt, verfügt über variable Anschlussstutzen und eine 12-jährige Garantie auf die Gehäusedichtheit .

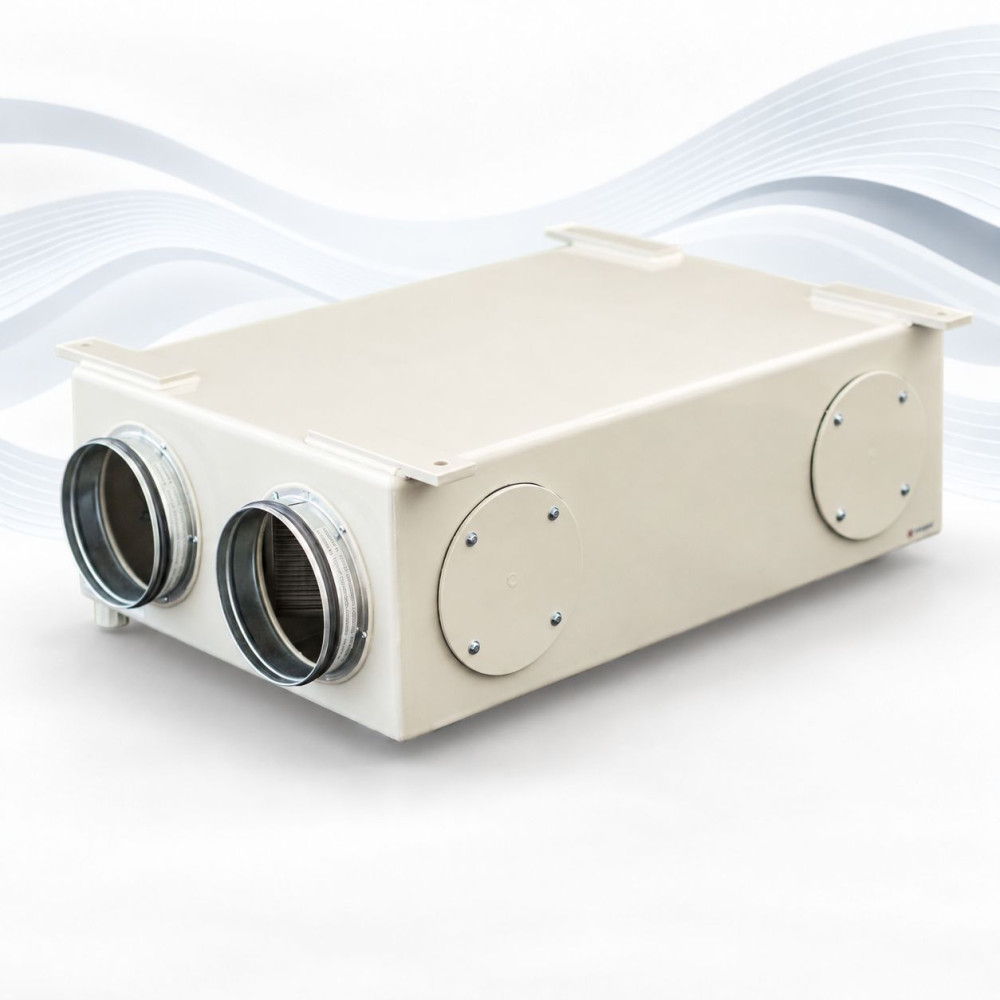

Der RECUBOX® HRV 03/100 ist der kleinste RECUBOX® in unserem Sortiment. Ein kompakter, extrem robuster und hygienisch sauberer Wärmetauscher mit Mantel zur Luftrückgewinnung, entwickelt für moderne modulare Luftrückgewinnungssysteme.

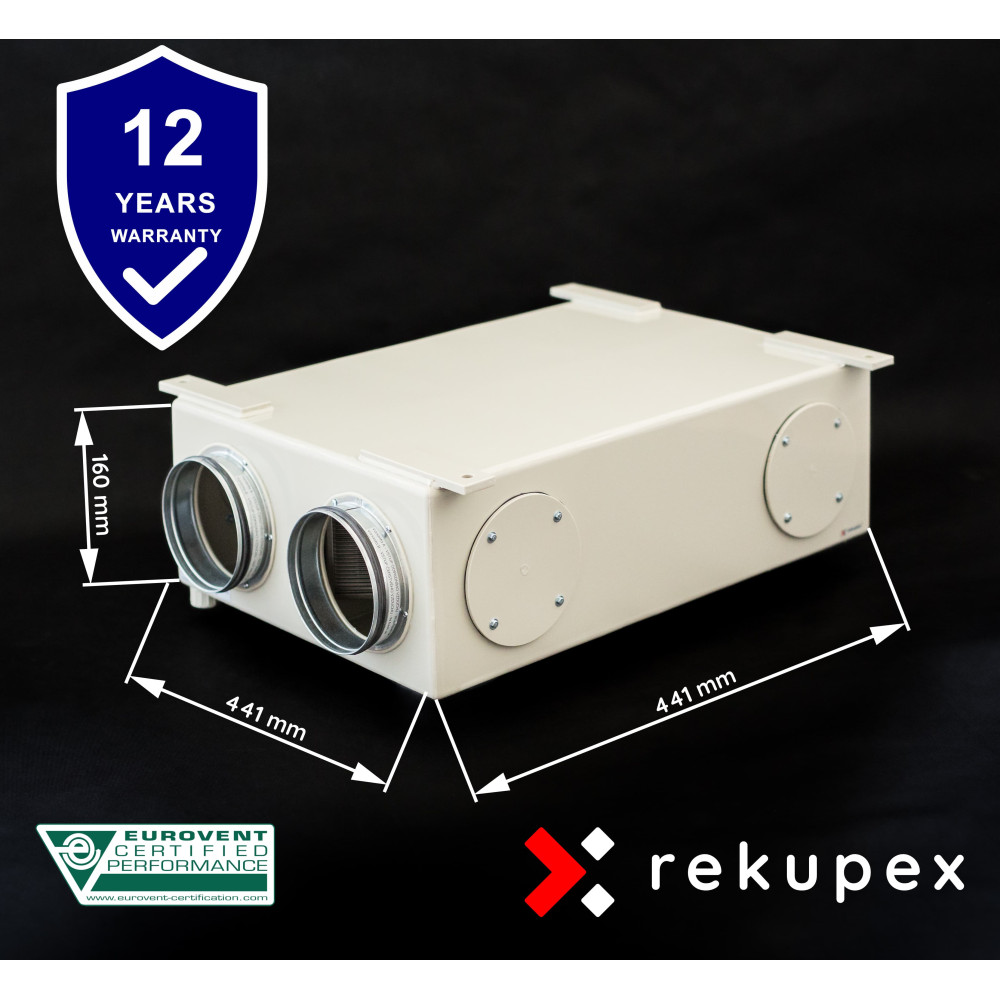

Dank seiner extrem kleinen Abmessungen von 441 × 441 × 160 mm ist es eine ideale Lösung für niedrige Decken, kleine Wohnungen, Tiny-House-Projekte, Toiletten, Sanitäranlagen, Technikräume mit begrenztem Platzangebot und dezentrale HLK-Systeme.
Dank der geringen Höhe von nur 160 mm ist eine Installation auch dort möglich, wo klassische Wärmerückgewinnungsanlagen einfach nicht eingesetzt werden können.
Hauptparameter:
Kundenspezifische Fertigung in Tschechien. RECUBOXY® wird vollständig in Tschechien nach den genauen Kundenvorgaben hergestellt. Wir verwenden hochwertige Polypropylen-Materialien der SIMONA AG und professionelle Heißgasschweißtechnik auf Anlagen der Leister AG .
 |
 |
 |
Jede RECUBOX® wird als sorgfältig gefertigtes technisches Produkt entwickelt – mit besonderem Augenmerk auf Präzision, Dichtheit, lange Lebensdauer und die Fähigkeit, sich an eine spezifische Installation anzupassen.
 |
Maximale Hygiene Der Wärmetauscher und die gesamte Anlage lassen sich einfach mit klarem Wasser abspülen. Die verwendeten Wärmetauscher sind ILH Berlin- Hygiene-zertifiziert. |
 |
|
 |
Ohne Schrauben, Nieten und Klebstoffe RECUBOX® wird aus einem einzigen Materialtyp mittels Heißgasschweißtechnologie hergestellt. Das Ergebnis sind starke, dichte und langlebige Verbindungen. |
 |
Extrem breites Größenspektrum Wir können eine passende RECUBOX® auch für sehr beengte technische Räume entwerfen und dabei den erforderlichen volumetrischen Luftstrom aufrechterhalten. |
 |
Kompatibilität mit verschiedenen Wärmetauschertypen RECUBOXY® kann mit Wärmetauschern von RECUTECH, ZERN ENGINEERING, CORE, HOLTOP und anderen kompatiblen Typen ausgestattet werden. |
 |
Breites Spektrum an Aufführungen Wir produzieren RECUBOXY® im Bereich von ca. 50 m³/h bis zu mehreren tausend m³/h . |
 |

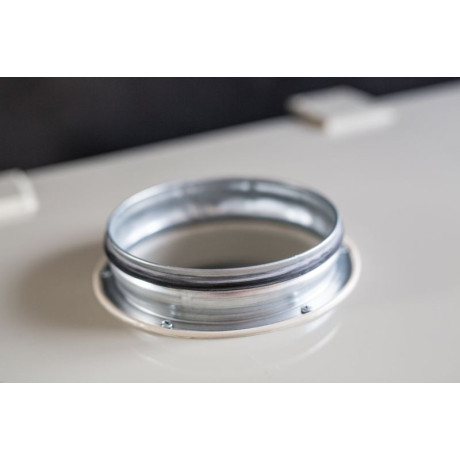

Maximale Variabilität Die Position der Ein- und Auslassdüsen kann an die jeweilige Installation angepasst werden. Dank kundenspezifischer Fertigung können wir auch ungewöhnliche Anforderungen erfüllen. |
 |
linke und rechte Version Alle Varianten sind als linke und rechte Ausführung erhältlich. Die Kondensatableitung erfolgt über einen 1/2" -Anschluss in zwei Positionen. |
 |
Einfache Installation Die Einheit ist für die Montage mittels Gewindestangen vorbereitet und kann einfach in einem Technikraum, einer abgehängten Decke oder einem separaten technischen Teil des Gebäudes installiert werden. |
Der RECUBOX® HRV 03/100 kann mit zwei Arten von hocheffizienten Gegenstromwärmetauschern ausgestattet werden.

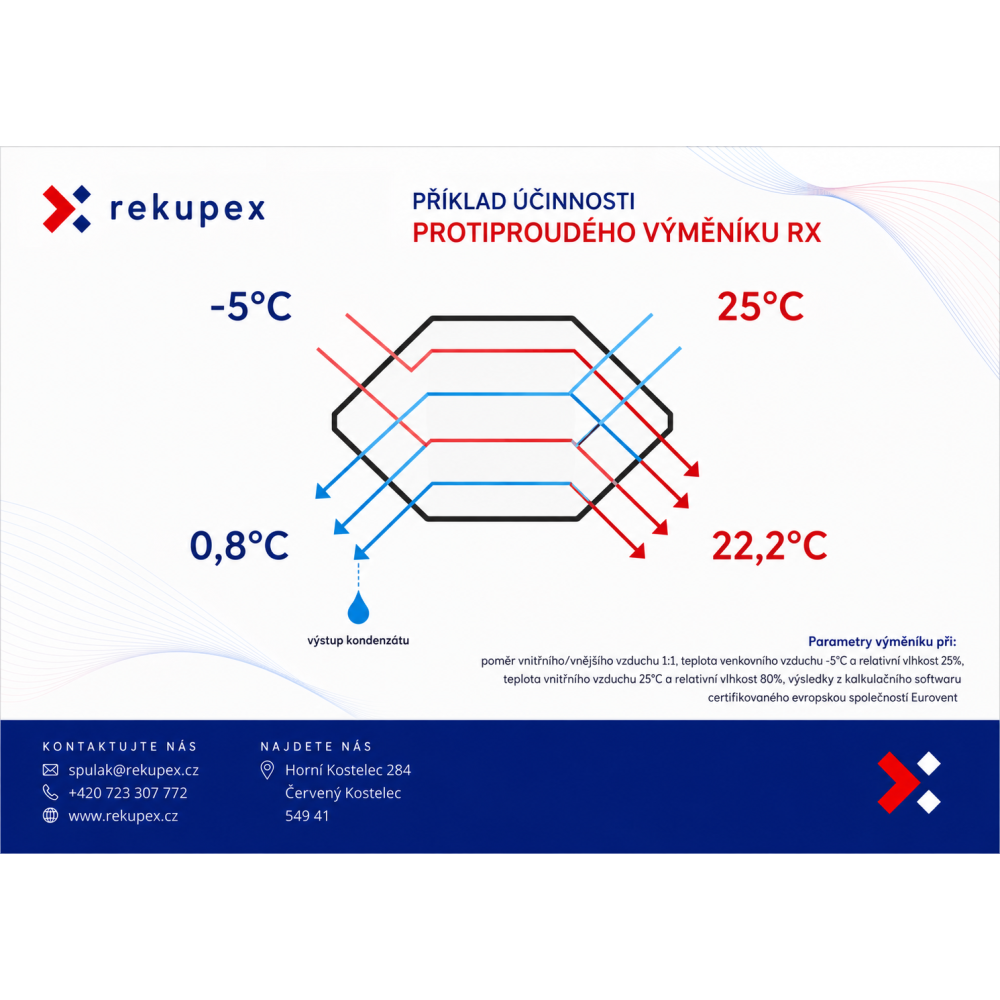

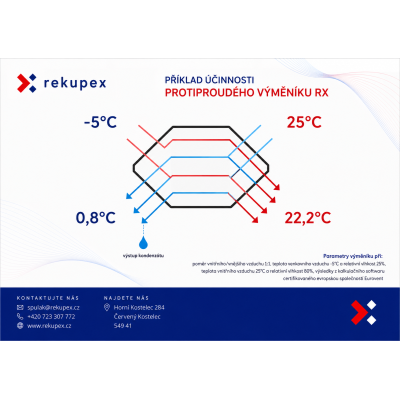

Beide Varianten bieten eine hohe Rückgewinnungseffizienz.Wirkungsgrad von bis zu 95 % bei gleichzeitig geringen Druckverlusten und sehr leisem Betrieb.
Der Wärmetauscher wird während des Bestellvorgangs ausgewählt.
|

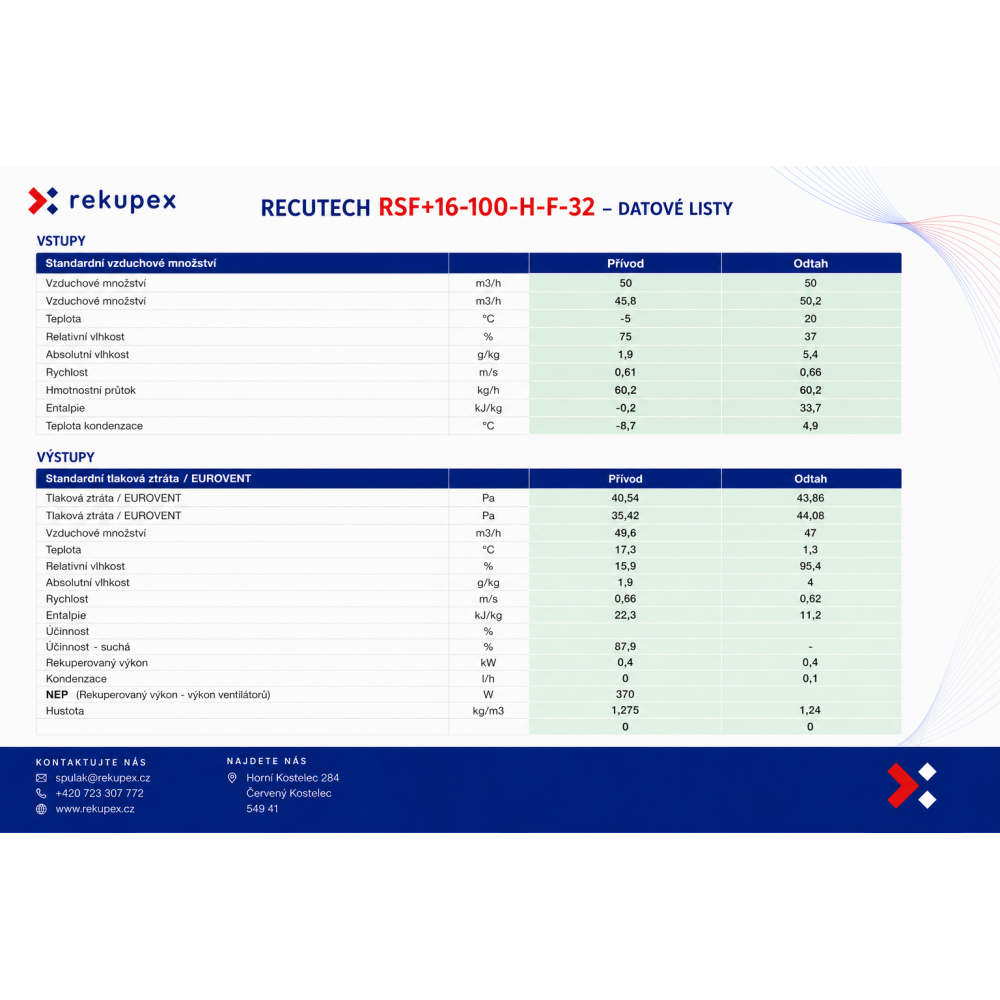

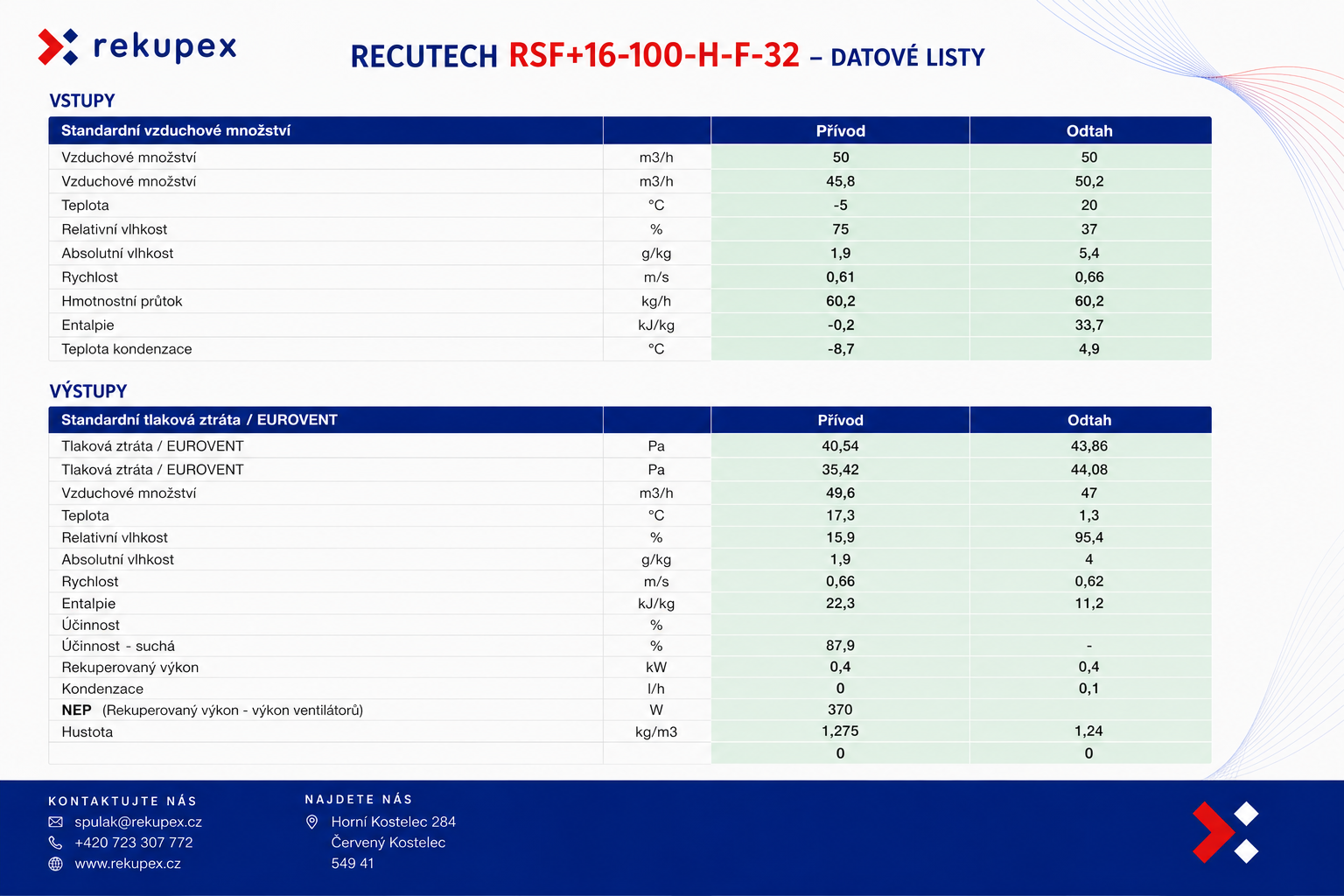

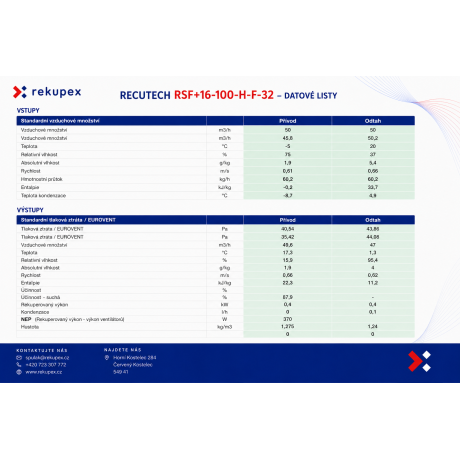

RECUTECH RSF+16-100-HF-32 Moderner tschechischer Gegenstrom-Wärmetauscher des Herstellers RECUTECH mit HPS-Lamellen und sehr geringen Druckverlusten.
Die ideale Lösung für eine komfortable und sehr leise Luftrückgewinnung. |
|

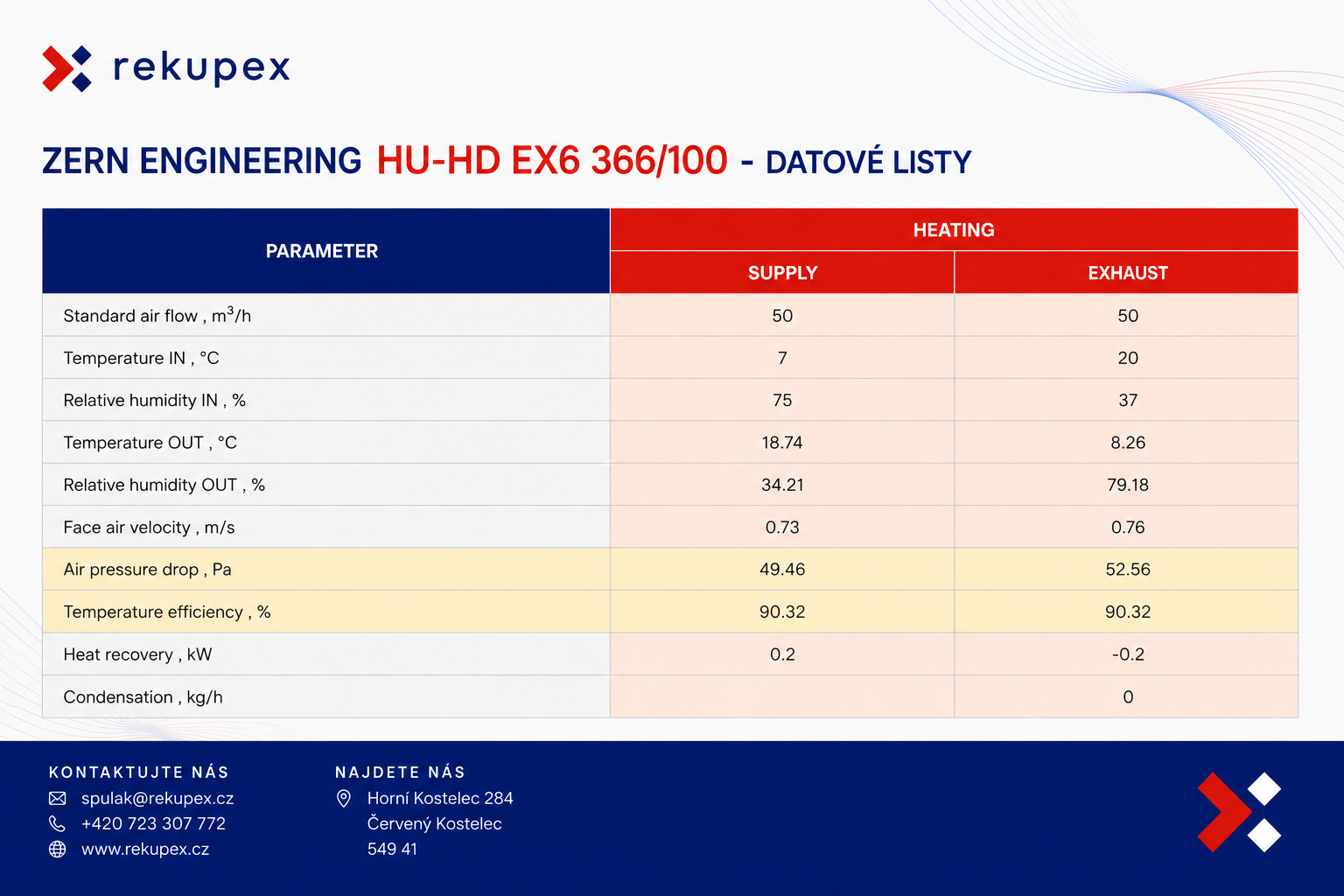

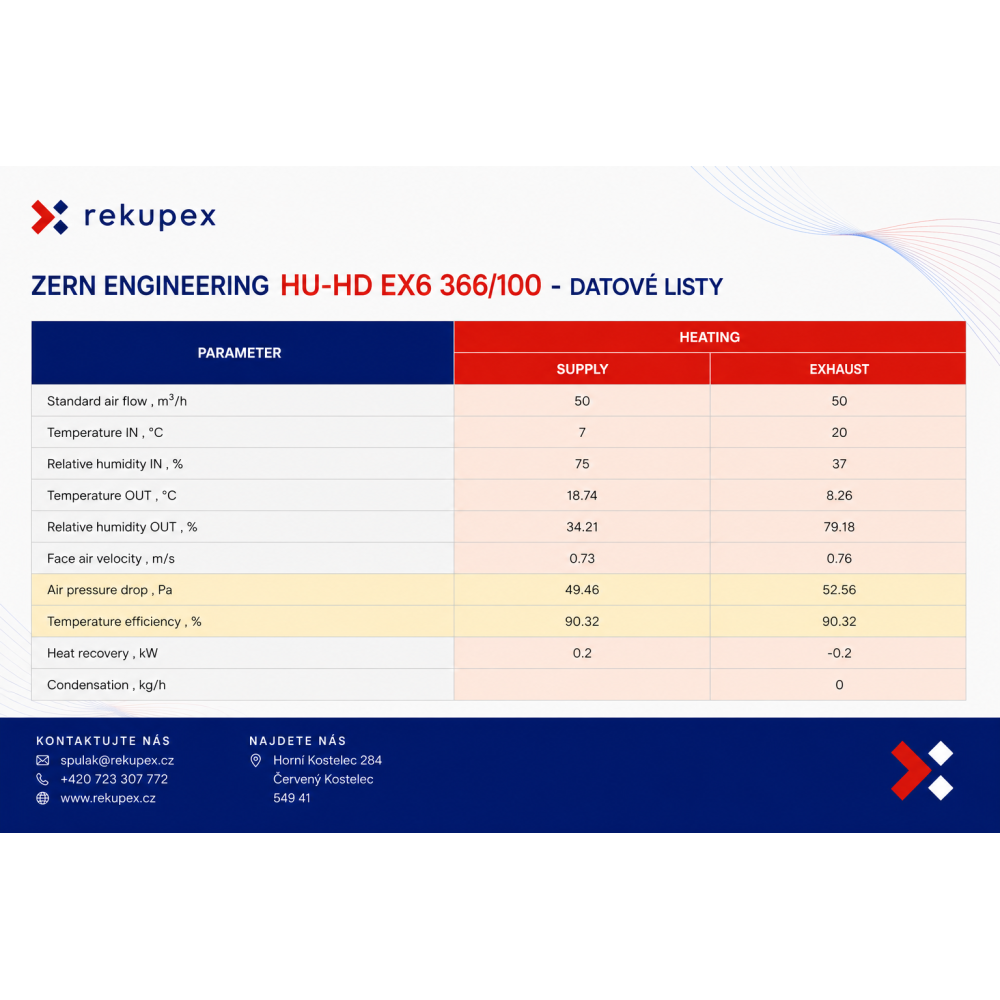

ZERN ENGINEERING HU-HD EX6 366/100 Hochwertiger Gegenstrom-Wärmetauscher von ZERN ENGINEERING mit robuster Konstruktion und bewährter Technologie.
Eine bewährte Lösung für wirtschaftliche und zuverlässige Wärmerückgewinnung. |
Dank ihrer robusten Bauweise, hohen Qualität und hygienischen Sicherheit sind unsere RECUBOXY®-Systeme Bestandteil zahlreicher CTU- Projekte, darunter das einzigartige SAWER- System, das UCEEB für [Name des Unternehmens/der Organisation] entwickelt.Trinkwasser aus der Luft gewinnen.
Wir gewähren eine erstklassige 12-Jahres-Garantie auf die Dichtheit des Gehäuses der RECUBOX®-Einheit.
Das Gehäuse besteht aus hochwertigem Polypropylen und wird mittels Heißgasschweißtechnik verbunden, wodurch homogene, starke und langfristig stabile Verbindungen ohne das Risiko von Materialermüdung entstehen.
Im Gegensatz zu Konstruktionen, die geklebte Verbindungen, Dichtungsbänder oder Kombinationen verschiedener Materialien verwenden, behält RECUBOX® seine Luftdichtheit und mechanische Widerstandsfähigkeit auch nach vielen Jahren des Betriebs .
 |
Möglichkeit zum Einbau von Inspektionstüren Der Wärmetauscher ist ein fester Bestandteil der RECUBOX®-Konstruktion, kann aber sehr einfach durch die Inspektionstür (Öffnungen) gereinigt und mit Wasser gespült werden. Dadurch wird die Systemwartung auch nach vielen Betriebsjahren extrem einfach. |
 |
RECUBOX® kann in verschiedenen Isolationsvarianten bestellt werden:
Bei der doppelwandigen Ausführung ist die Isolierung hermetisch zwischen zwei Schalen eingeschlossen . Zusätzlich zur Isolierung selbst entsteht dadurch eine weitere robuste 5 mm starke Polypropylen-Außenhülle , die die Festigkeit, Langlebigkeit und Gesamtqualität der Konstruktion weiter erhöht. Das Ergebnis ist eine extrem robuste und langfristig stabile Konstruktion, die sich auch für anspruchsvolle Einsatzbedingungen eignet. |
Werfen Sie einen Blick auf die Philosophie und das Design des RECUBOX®-Systems.
Das Video veranschaulicht die Grundprinzipien von Konstruktion, Modularität, Hygiene und Servicezugang.
blank" rel="noreferrer noopener">

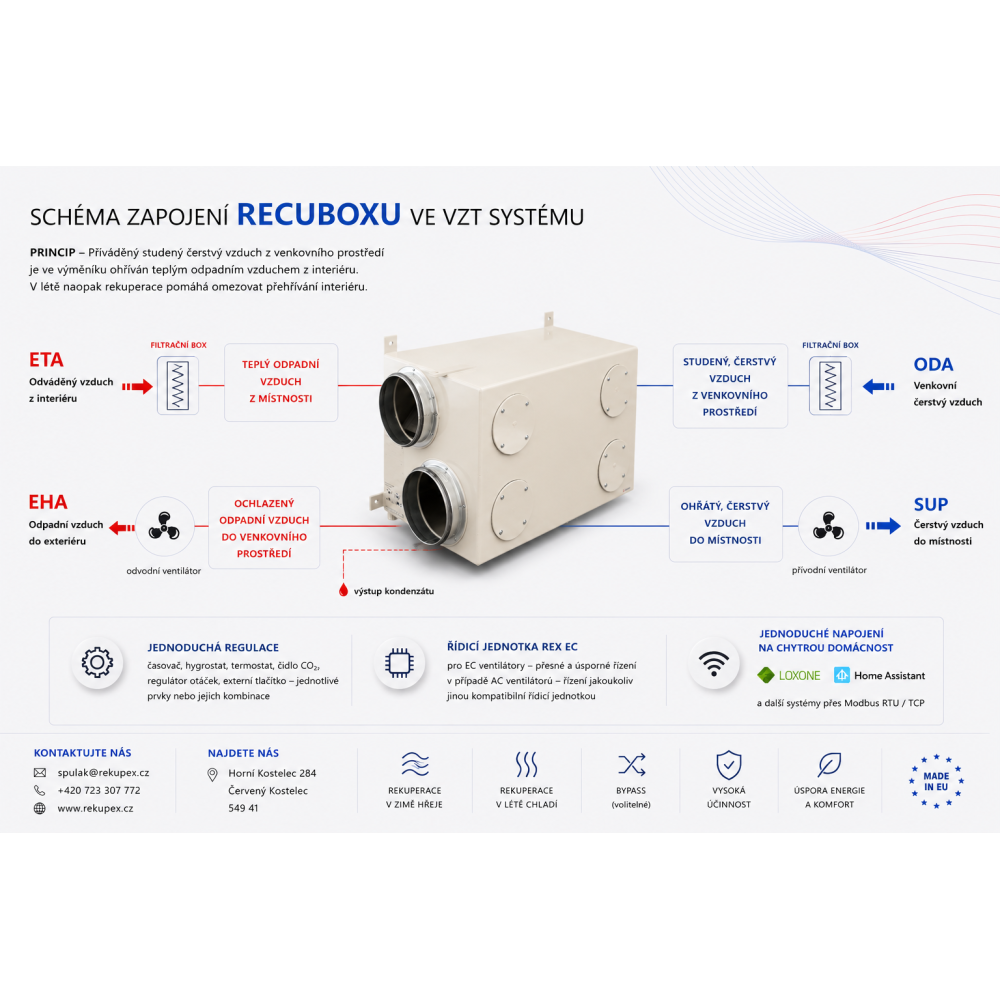

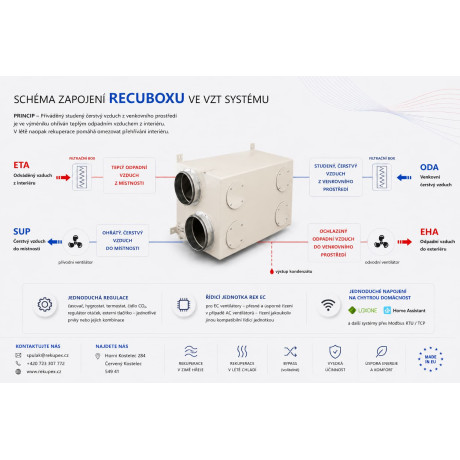

Beispiel für den Anschluss einer RECUBOX® in einem Einfamilienhaus.
Klicken Sie auf das Diagramm, um es zu vergrößern.
Beispiel für die Verbindung von EC-Lüftern mit der RekupeX REX EC-Steuerung.
Klicken Sie auf das Diagramm, um es zu vergrößern.
Die Variantenauswahl erfolgt während des Bestellvorgangs.
Die Abmessungen sind ohne Isolierung angegeben. Bei isolierten Ausführungen mit 30 mm bzw. 50 mm Dicke muss eine Vergrößerung der Abmessungen auf 70 mm bzw. 110 mm (doppelwandig) berücksichtigt werden.
Bei Wahl einer Gummiisolierung im Inneren ändern sich die Abmessungen der RECUBOX® nicht.
Falls eine Anpassung der Abmessungen erforderlich ist, beispielsweise aufgrund größerer Anschlussbuchsen oder spezieller Installationsanforderungen, werden wir Sie nach der Bestellung informieren.
B02 |
A01 Wärmetauscher auf einer breiten Platte, 4 seitliche Auslässe Abmessungen: 441 (A) × 441 (B) × 160 (C) mm – Breite × Höhe × Tiefe |
 |
B01 Wärmetauscher auf schmaler Platte, 4 seitliche Auslässe Abmessungen: 441 (A) × 441 (B) × 160 (C) mm – Höhe × Breite × Tiefe |
 |
A02 Wärmetauscher auf einer breiten Platte, 2 Anschlüsse nach oben, 2 Anschlüsse an den Seiten Abmessungen: 441 (A) × 441 (B) × 160 (C) mm – Breite × Höhe × Tiefe |
 |
CO1 Wärmetauscher an der Vorderseite, 4 Anschlüsse nach oben Abmessungen: 441 (A) × 260 (B) × 441 (C) mm – Breite × Tiefe × Höhe |
 |
CO2 Wärmetauscher an der Vorderseite, 4 seitliche Auslässe in gleicher Höhe Abmessungen: 441 (A) × 441 (B) × 160 (C) mm – Breite × Tiefe × Höhe |
 |
CO3 Wärmetauscher auf der Vorderseite, 4 Anschlüsse an den Seiten in Kreuzform Abmessungen: 441 (A) × 441 (B) × 160 (C) mm – Breite × Tiefe × Höhe |
 |
Zögern Sie nicht, uns Ihre konkrete Anfrage mitzuteilen. Wir fertigen RECUBOXY® auf Bestellung und können in vielen Fällen die Ausrichtung oder Position der Düsen an die jeweilige Installation anpassen. |
RECUBOX® HRV 03/100 ist für den Einsatz mit externen Kanalventilatoren konzipiert.
Für eine optimale Leistung empfehlen wir Lüfter mit ähnlichen Parametern wie:
 |
Möglichkeit zur Bestellung von AFL EC CONSTANT FLOW-Lüfternrong> Die RECUBOX® HRV RSX-P - 03/100 kann auch mit einem Rohrmantel für die Installation von AFL EC CONSTANT FLOW- Ventilatoren geliefert werden. AFL EC CONSTANT FLOW Lüfter für RECUBOX® Ein großer Vorteil der CONSTANT FLOW-Technologie ist die Fähigkeit der Ventilatoren, automatisch auf Änderungen der Druckverluste im System zu reagieren und die Drehzahl anzupassen, um einen stabilen Luftstrom über einen längeren Zeitraum aufrechtzuerhalten. Die Ventilatoren eignen sich auch hervorragend für Smart Homes – dank 0-10-V -Steuerung lassen sie sich problemlos an beispielsweise Loxone, Home Assistant und andere intelligente Systeme anschließen. |
Die Regelung und Steuerung von RECUBOX® kann je nach Art der verwendeten Lüfter und den Anforderungen der jeweiligen Installation auf vielfältige Weise erfolgen.
Der große Vorteil eines modularen Systems liegt darin, dass man nicht an eine bestimmte Steuerung gebunden ist. Die Steuerung kann einfach für unkomplizierte Anwendungen oder als Teil eines Smart-Home- oder fortschrittlichen Lüftungssystems konzipiert werden.
| Klimaanlagenlüfter |
Einfache und kostengünstige Steuerung für leichte Anwendungen. Beispielsweise kann die Steuerung von Wechselstromventilatoren mit einem 0/1 - Ein/Aus - Timer erfolgen. Der Betrieb von Lüftern kann auch mit Triac-Reglern gesteuert werden. |
| EC-Fans |
Moderne, wirtschaftliche und sehr gut anpassbare Lösung. Bei Verwendung von EC-Lüftern kann deren Leistung stufenlos über ein 0–10 V Gleichstromsignal gesteuert werden. Zur Steuerung von EC-Lüftern können Sie beispielsweise unseren RekupeX REX EC- Controller verwenden: REX EC – Steuerung für Wärmerückgewinnungssysteme mit EC-Lüftern Alternativ können Sie auch einen anderen EC-Controller oder eine direkte Verbindung zu einem Smart Home wie Loxone oder Home Assistant nutzen. |
Dank des modularen RECUBOX®-Konzepts können Sie genau den Steuerungsgrad wählen, den Ihr Projekt benötigt – von einfachem Ein- und Ausschalten bis hin zur vollständig integrierten Smart-Home-Steuerung.
Technische Daten
Ja, ein Enthalpie Wärmetauscher kann einen Teil der Feuchtigkeit aus der Abluft zurückgewinnen und dadurch die Luftfeuchtigkeit im Innenraum erhöhen.
In der Praxis liegt die Steigerung typischerweise bei 10–15 % während der Heizperiode. Unter idealen Bedingungen kann sie auch 25–30 % erreichen.
Dies bestätigt auch ein realer Test eines unabhängigen Anwenders, der den RECUTECH Enthalpie Wärmetauscher in seiner AEREX Lüftungsanlage installiert und die Luftfeuchtigkeit im Haus langfristig gemessen hat.
Reale Messung der Luftfeuchtigkeit im Haus
Wichtig ist: Ein Enthalpie Wärmetauscher erzeugt keine Feuchtigkeit, sondern führt sie lediglich teilweise zurück. Der Effekt zeigt sich daher schrittweise über mehrere Tage bis Wochen.
