RECUBOX® HRV 03/100 je nejmenší RECUBOX® se servisními dvířky a integrovanými filtry třídy M5. Je kompaktní, mimořádně odolný a hygienicky čistý opláštěný rekuperační výměník určený pro moderní modulární rekuperaci vzduchu.
Verze OPEN je navržena pro snadný servisní přístup, jednoduché vyjmutí výměníku a možnost pravidelné kontroly, čištění a výměny filtrační textilie.

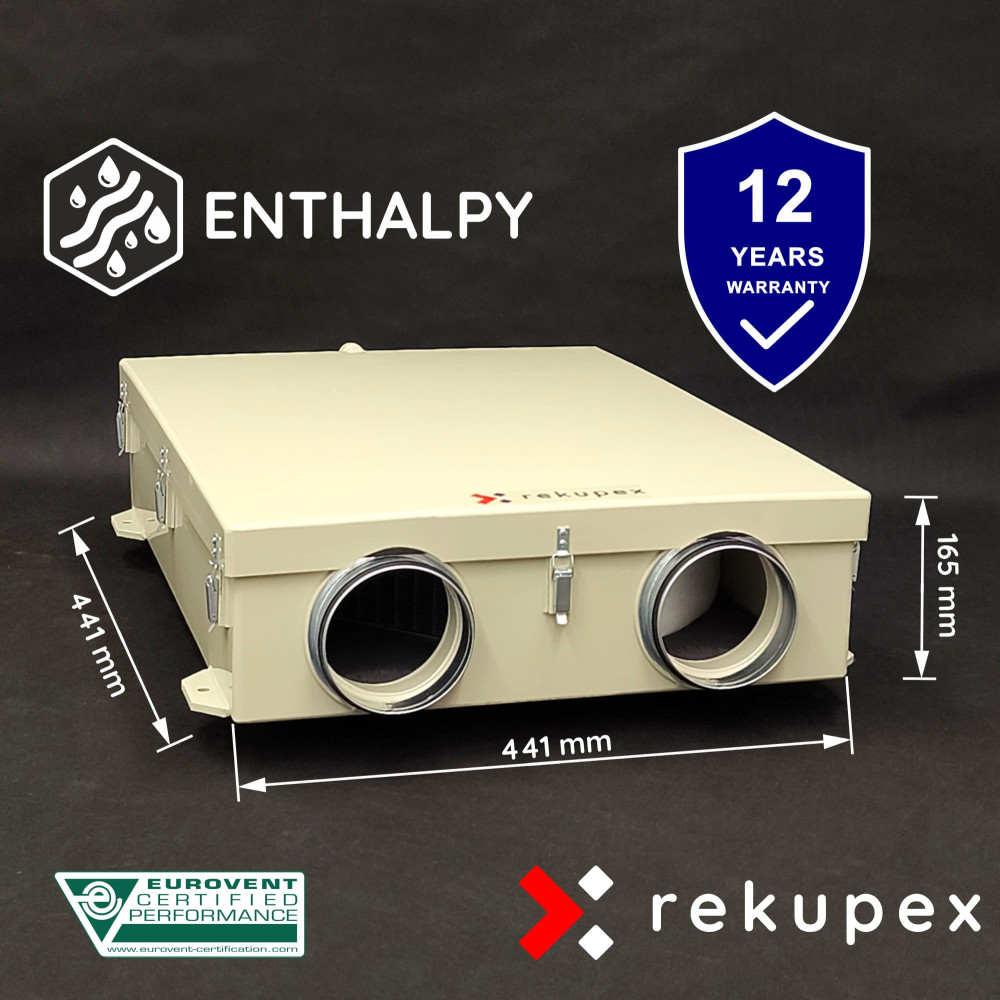

Díky mimořádně malým rozměrům 441 × 441 × 165 mm je ideálním řešením pro nízké podhledy, malé byty, apartmány, tiny house projekty, WC, sociální zařízení, technické místnosti s omezeným prostorem i decentralizované VZT systémy.
Výška pouze 165 mm umožňuje instalaci i tam, kde klasické rekuperační jednotky jednoduše nelze použít.
Hlavní parametry:
Zakázková výroba v České republice. RECUBOXY® vyrábíme kompletně v ČR podle přesných požadavků zákazníků. Používáme kvalitní polypropylenové materiály společnosti SIMONA AG a profesionální technologii svařování horkým plynem na zařízeních Leister AG.
 |
 |
 |
Každý RECUBOX® vzniká jako poctivě zpracovaný technický výrobek – s důrazem na přesnost, těsnost, dlouhou životnost a možnost přizpůsobení konkrétní instalaci.
 |
Snadné vyjmutí výměníku Výměník lze z jednotky RECUBOX® OPEN jednoduše vysunout přes servisní dvířka. Díky tomu je údržba výrazně pohodlnější než u uzavřených rekuperačních boxů. |
 |
Integrované filtry M5 Jednotka je v základním provedení vybavena filtračními textiliemi třídy M5. Filtry chrání výměník před zanášením a přispívají ke zdravému klimatu ve vašem domě. Jsou snadno přístupné přes servisní dvířka. |
 |
Maximální hygiena Servisní provedení OPEN umožňuje vyjmout výměník, zkontrolovat vnitřní prostor jednotky a podle potřeby provést čištění. To je zásadní pro dlouhodobě hygienický provoz rekuperace. |
 |
Mechanické utěsnění bez lepidel Výměník je v jednotce utěsněn mechanicky pomocí těsnění v drážce. Nepoužíváme lepené pásky ani lepidla, která mohou časem degradovat. |
 |
Bez šroubů, nýtů a lepidel Plášť RECUBOXU® je vyroben z polypropylenu a spojován technologií svařování horkým plynem. Výsledkem jsou pevné, homogenní a dlouhodobě těsné spoje. |
 |
Odvod kondenzátu 1/2" Odvod kondenzátu je řešen šroubením 1/2". U varianty C02 je odvod kondenzátu veden skrz servisní dvířka. |
 |

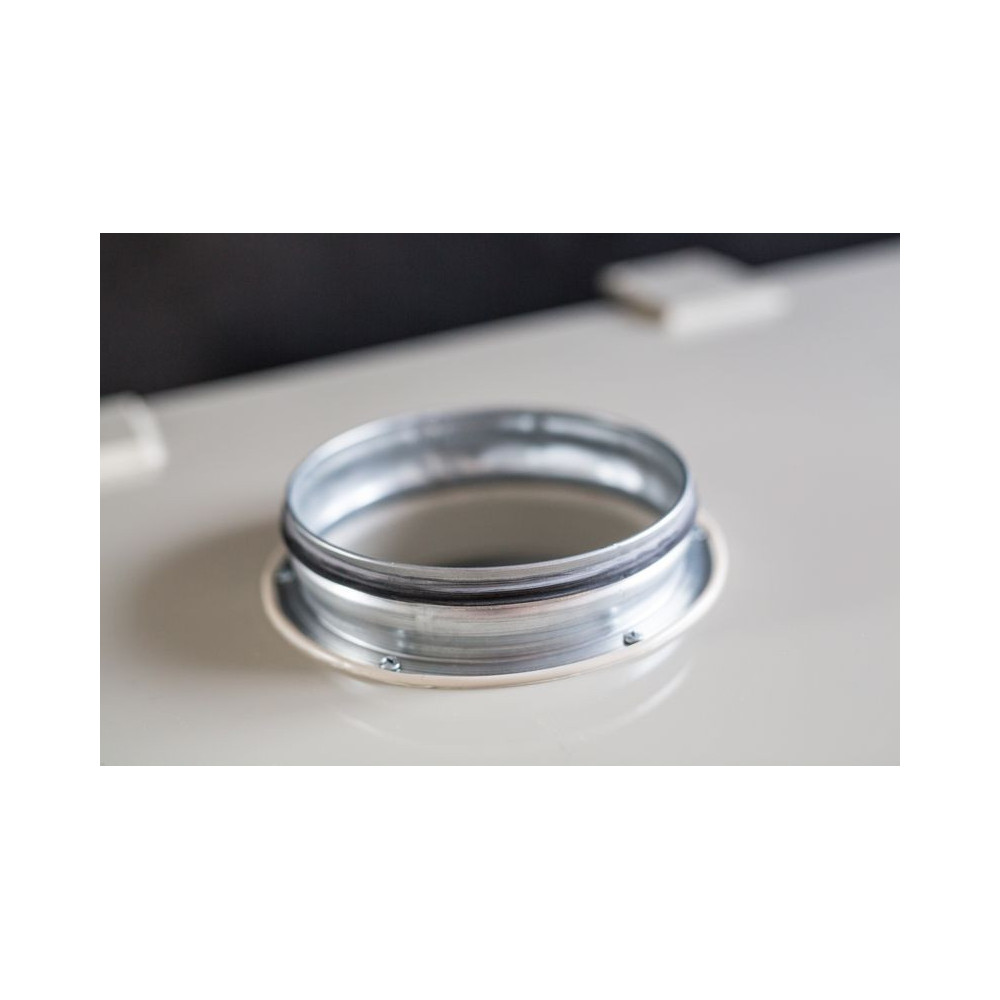

Variabilita připojovacích hrdel RECUBOX® OPEN lze objednat v různých variantách umístění připojovacích hrdel podle konkrétní instalace. |
 |
Snadná instalace Jednotka je připravena pro montáž do technického prostoru a napojení na externí potrubní ventilátory, regulaci a další prvky vzduchotechnického systému. |
Hlavní výhodou provedení OPEN je rychlý a pohodlný přístup k výměníku i filtrům.
Po otevření servisních dvířek lze výměník vysunout z jednotky, zkontrolovat jeho stav, vyčistit jej a v případě potřeby provést také kontrolu vnitřního prostoru RECUBOXU®.
Toto řešení je vhodné zejména tam, kde je požadována pravidelná údržba, vysoká hygiena a snadná servisovatelnost celého systému.

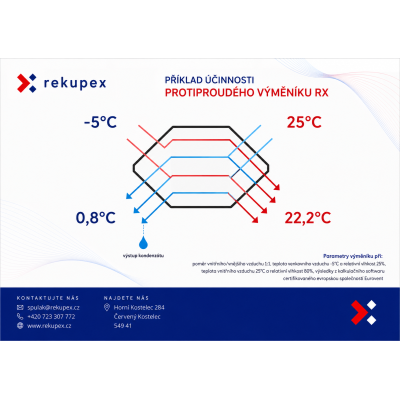

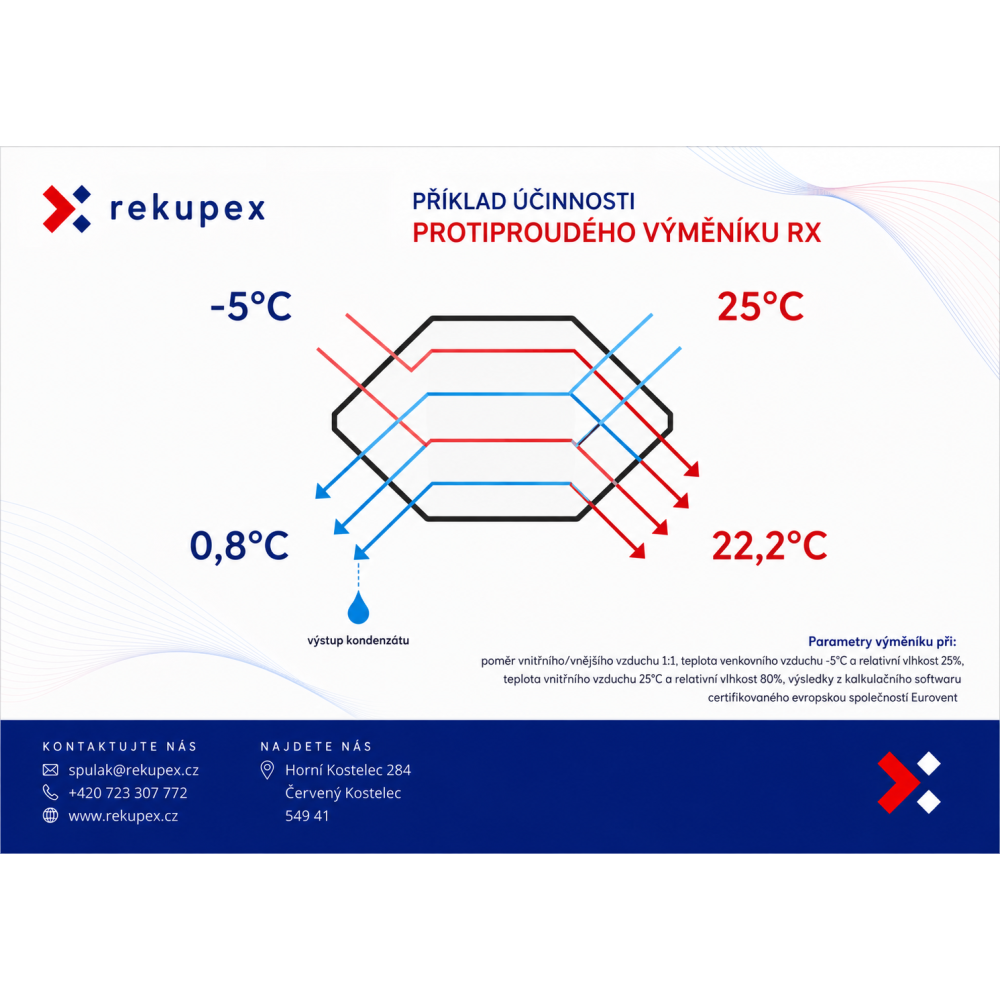

RECUBOX® HRV 03/100 je možné osadit dvěma typy vysoce účinných protiproudých výměníků.
Obě varianty nabízejí vysokou účinnost zpětného získávání tepla až 95 % při zachování nízkých tlakových ztrát a velmi tichého provozu.
Volba výměníku probíhá během objednávky.
|
RECUTECH RSF+16-100-H-F-32 Moderní český protiproudý výměník výrobce RECUTECH s HPS lamelami a velmi nízkými tlakovými ztrátami.
Ideální řešení pro komfortní a velmi tichou rekuperaci vzduchu. |
|
ZERN ENGINEERING HU-HD EX6 366/100 Vysoce kvalitní protiproudý výměník výrobce ZERN ENGINEERING s robustní konstrukcí a osvědčenou technologií.
Osvědčené řešení pro ekonomickou a spolehlivou rekuperaci. |

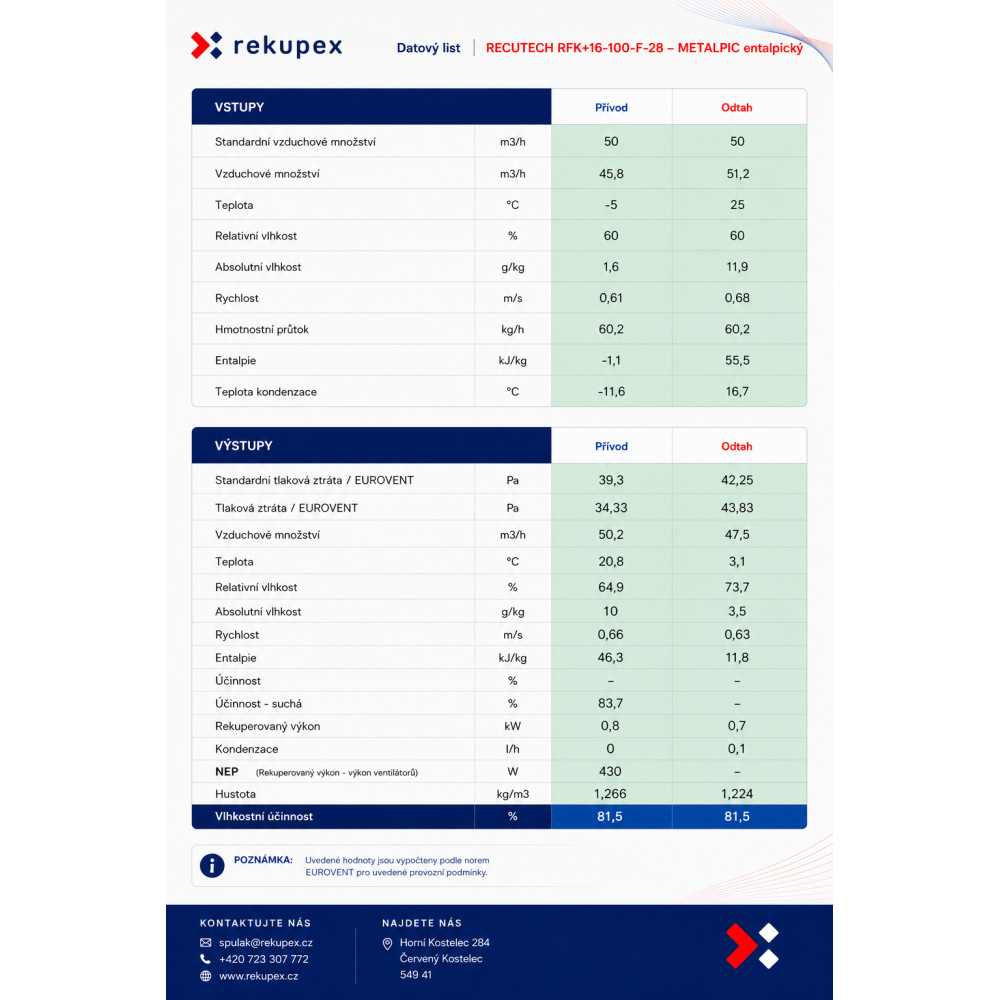

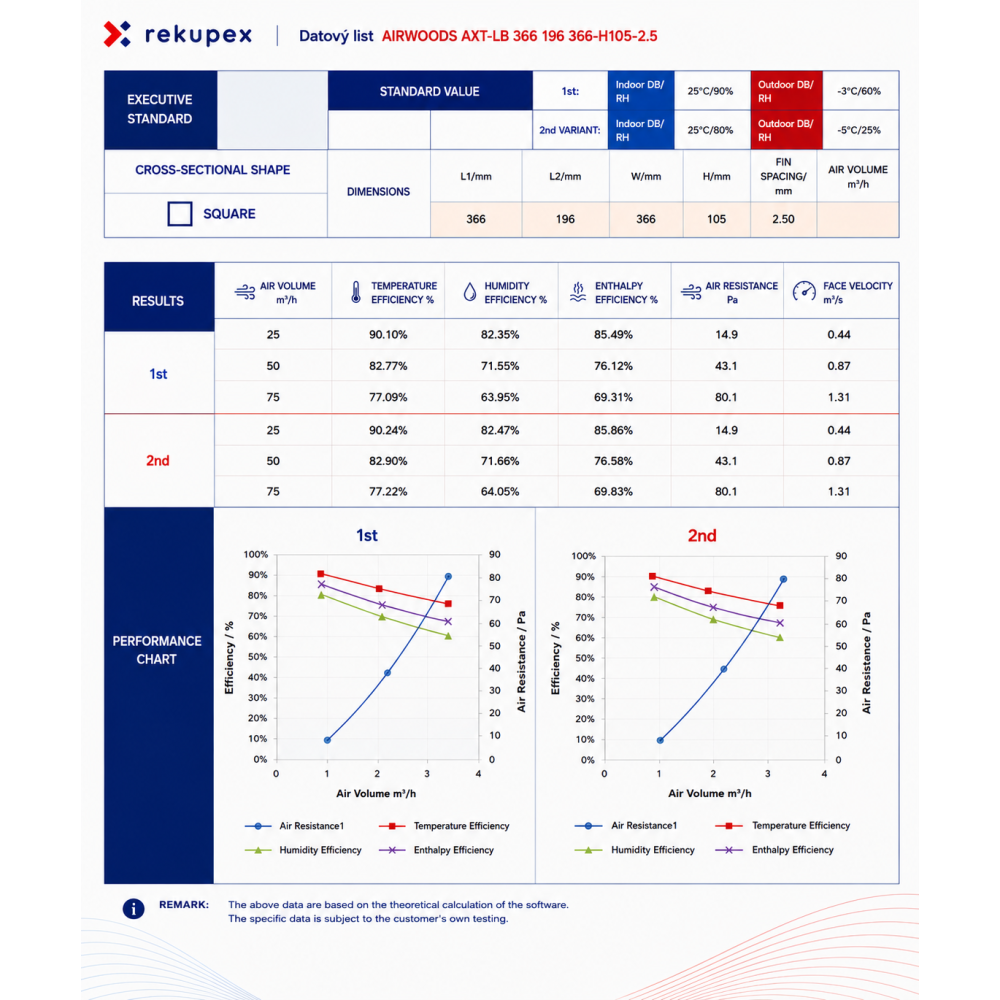

RECUBOX® OPEN HRV 03/100 je možné osadit třemi typy entalpických protiproudých výměníků.
Každý z výměníků nabízí jinou technologii, konstrukční provedení a poměr cena / výkon. Díky tomu lze RECUBOX® přizpůsobit konkrétním požadavkům projektu – od ekonomického řešení až po špičkovou technologii METALPIC.
Volba výměníku probíhá během objednávky.
Díky robustní konstrukci, vysoké kvalitě a hygienické nezávadnosti jsou naše RECUBOXY® součástí řady projektů ČVUT, včetně unikátního systému S.A.W.E.R., který UCEEB vyvíjí pro získávání pitné vody ze vzduchu.
Na těsnost pláště jednotek RECUBOX® poskytujeme nadstandardní záruku 12 let.
Plášť je vyroben z kvalitního polypropylenu a spojován technologií svařování horkým plynem, díky čemuž vznikají homogenní, pevné a dlouhodobě stabilní spoje bez rizika degradace.
Na rozdíl od konstrukcí využívajících lepené spoje, těsnicí pásky nebo kombinace různých materiálů si RECUBOX® zachovává svou vzduchotěsnost a mechanickou odolnost i po mnoha letech provozu.
 |
RECUBOX® lze objednat v několika variantách izolace:
U dvojplášťového provedení je izolace hermeticky uzavřena mezi dvěma plášti. Kromě samotného izolantu tak vzniká i další robustní polypropylenový plášť. Výsledkem je velmi odolná a dlouhodobě stabilní konstrukce vhodná i do náročnějších technických prostor. |
Podívejte se na filozofii a konstrukci systému RECUBOX®.
Video ukazuje základní principy konstrukce, modularity, hygieny a servisního přístupu.

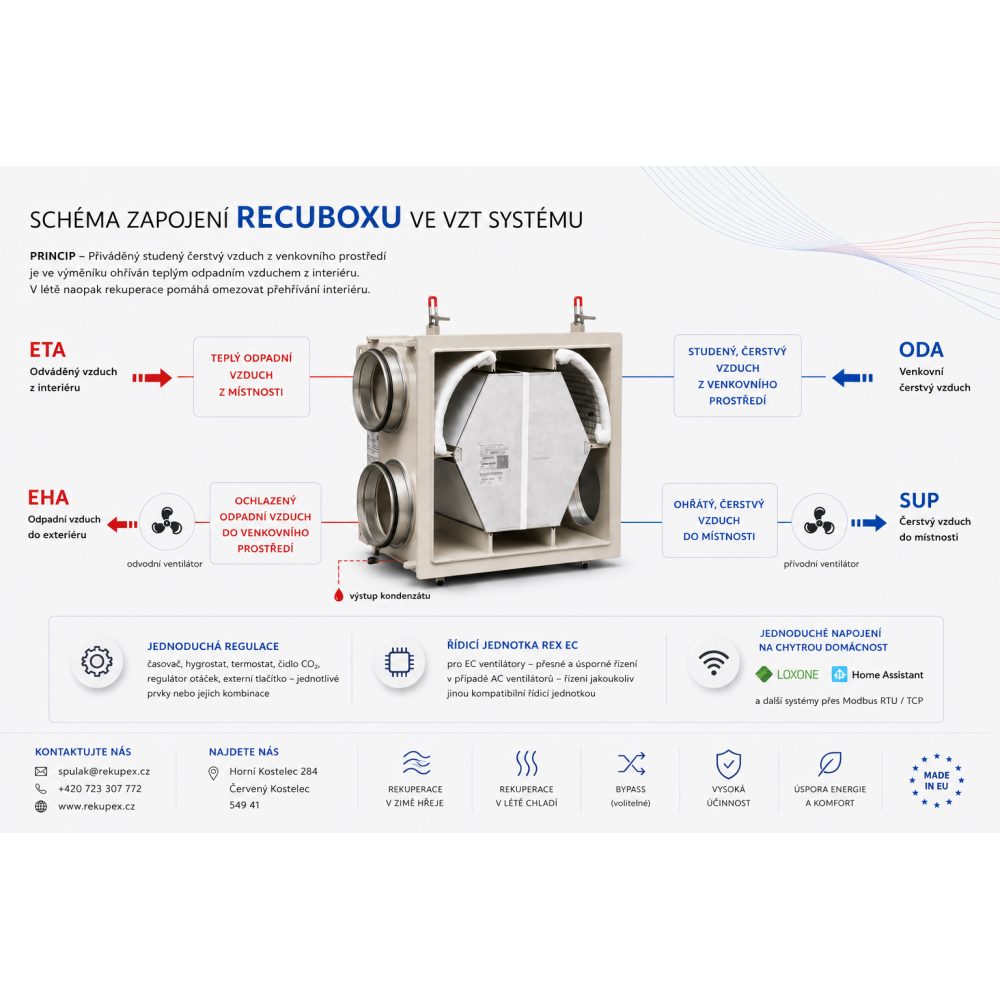

Příklad zapojení RECUBOXU® OPEN v rodinném domě.
Klikněte na schéma pro zvětšení.
Ukázka zapojení s EC ventilátory a regulací RekupeX REX EC.
RECUBOX® OPEN HRV 03/100 je určen pro použití s externími potrubními ventilátory.
Výběr varianty probíhá během objednávkového procesu.
Rozměry jsou uvedeny bez izolace. V případě izolovaného provedení je nutné počítat s navýšením rozměrů.
Pokud by bylo nutné rozměry upravit například kvůli větším připojovacím hrdlům nebo specifickému požadavku instalace, budeme Vás po objednání informovat.
 |
A01 Výměník na široké vaničce, 4 hrdla do stran Rozměr: 441 (A) × 441 (B) × 163 (C) mm – šířka × výška × hloubka |
 |
B01 Výměník na úzké vaničce, 4 hrdla do stran Rozměr: 441 (A) × 441 (B) × 163 (C) mm – výška × šířka × hloubka |
 |
A02 Výměník na široké vaničce, 2 hrdla vzhůru, 2 hrdla do stran Rozměr: 441 (A) × 441 (B) × 163 (C) mm – šířka × výška × hloubka |
 |
B02 Výměník na úzké vaničce, 2 hrdla vzhůru, 2 hrdla do stran Rozměr: 441 (A) × 441 (B) × 163 (C) mm – výška × šířka × hloubka |
 |
C01 Výměník na ploše čela, 4 hrdla vzhůru Rozměr: 441 (A) × 265 (B) × 441 (C) mm – šířka × hloubka × výška |
 |
C02 Výměník na ploše čela, 4 hrdla do stran v jedné výšce Rozměr: 441 (A) × 441 (B) × 163 (C) mm – šířka × hloubka × výška U této varianty je odvod kondenzátu veden skrz servisní dvířka. |
 |
C03 Výměník na ploše čela, 4 hrdla do stran do kříže Rozměr: 441 (A) × 441 (B) × 163 (C) mm – šířka × hloubka × výška |
 |
Neváhejte se na nás obrátit s Vaším specifickým požadavkem. RECUBOXY® vyrábíme zakázkově a v mnoha případech dokážeme upravit orientaci nebo umístění hrdel podle konkrétní instalace. |
RECUBOX® OPEN HRV 03/100 je určen pro použití s externími potrubními ventilátory.
Pro optimální výkon doporučujeme ventilátory s podobnými parametry jako:
Ventilátory nejsou umístěny uvnitř jednotky. RECUBOX® OPEN HRV 03/100 není provedení VENT-READY.
Regulaci a řízení RECUBOXU® lze řešit mnoha způsoby podle typu použitých ventilátorů a požadavků konkrétní instalace.
Velkou výhodou modulárního systému je, že nejste vázáni na jednu konkrétní regulaci. Řízení lze navrhnout jednoduše pro nenáročné aplikace, nebo jako součást chytré domácnosti či pokročilého větracího systému.
| AC ventilátory |
Jednoduché a ekonomické řízení pro nenáročné aplikace. U AC ventilátorů lze použít například řízení pomocí časových hodin ve stylu 0/1 – zapnuto / vypnuto. Chod ventilátorů je možné regulovat také pomocí triakových regulátorů. |
| EC ventilátory |
Moderní, úsporné a velmi dobře regulovatelné řešení. Pokud použijete EC ventilátory, lze jejich výkon plynule řídit pomocí signálu DC 0–10 V. Pro řízení EC ventilátorů můžete použít například náš regulátor RekupeX REX EC: REX EC – regulátor pro rekuperační sestavy s EC ventilátory Použít lze také jiný EC regulátor nebo přímé napojení na chytrou domácnost, například Loxone nebo Home Assistant. |
Díky modulární koncepci RECUBOX® si můžete zvolit přesně takovou úroveň řízení, jakou váš projekt potřebuje – od jednoduchého zapnutí a vypnutí až po plně integrované řízení v chytré domácnosti.
Technische Daten
Ja, ein Enthalpie Wärmetauscher kann einen Teil der Feuchtigkeit aus der Abluft zurückgewinnen und dadurch die Luftfeuchtigkeit im Innenraum erhöhen.
In der Praxis liegt die Steigerung typischerweise bei 10–15 % während der Heizperiode. Unter idealen Bedingungen kann sie auch 25–30 % erreichen.
Dies bestätigt auch ein realer Test eines unabhängigen Anwenders, der den RECUTECH Enthalpie Wärmetauscher in seiner AEREX Lüftungsanlage installiert und die Luftfeuchtigkeit im Haus langfristig gemessen hat.
Reale Messung der Luftfeuchtigkeit im Haus
Wichtig ist: Ein Enthalpie Wärmetauscher erzeugt keine Feuchtigkeit, sondern führt sie lediglich teilweise zurück. Der Effekt zeigt sich daher schrittweise über mehrere Tage bis Wochen.
