Die Basis für Hightech-Wärmerückgewinnung.
RECUBOX® HRV 250 VENT-READY TOP ist für eine einfache Installation vorbereitet.
Hochwertige AFL EC-Ventilatoren mit CONSTANT FLOW-System.
RECUBOX® ERV 250 VENT-READY TOP ist ein kompaktes Enthalpie-Lüftungsgerät, vorbereitet für den Einbau von AFL EC CONSTANT FLOW Ventilatoren. Die TOP-Ausführung mit allen vier nach oben gerichteten Anschlussstutzen spart Platz und erleichtert den Anschluss der Lüftungskanäle oberhalb des Geräts. RECUBOX® stellt eine außergewöhnlich robuste, hygienische und variable Basis für eine moderne balancierte Wärme- und Feuchterückgewinnung in Einfamilienhäusern, Wohnungen und kleineren Gewerbeobjekten dar.
Individuelle Fertigung in der Tschechischen Republik. RECUBOX®-Geräte werden vollständig in Tschechien nach den genauen Anforderungen unserer Kunden gefertigt. Wir verwenden hochwertige Polypropylen-Materialien von SIMONA AG sowie professionelle Heißgasschweißtechnik mit Geräten von Leister AG.
 |
 |
 |
Jede RECUBOX® entsteht als sorgfältig gefertigtes technisches Produkt – mit besonderem Augenmerk auf Präzision, Dichtheit, lange Lebensdauer und die Möglichkeit der Anpassung an die jeweilige Installation.
Hinweis zur Produktabbildung: Die Fotos dienen nur zur Veranschaulichung und müssen nicht exakt die angebotene Variante oder die gewählte RECUBOX®-Konfiguration darstellen. Für die konkrete Ausführung, die Abmessungen und die Position der einzelnen Konstruktionselemente sind die entsprechenden technischen Zeichnungen maßgeblich.

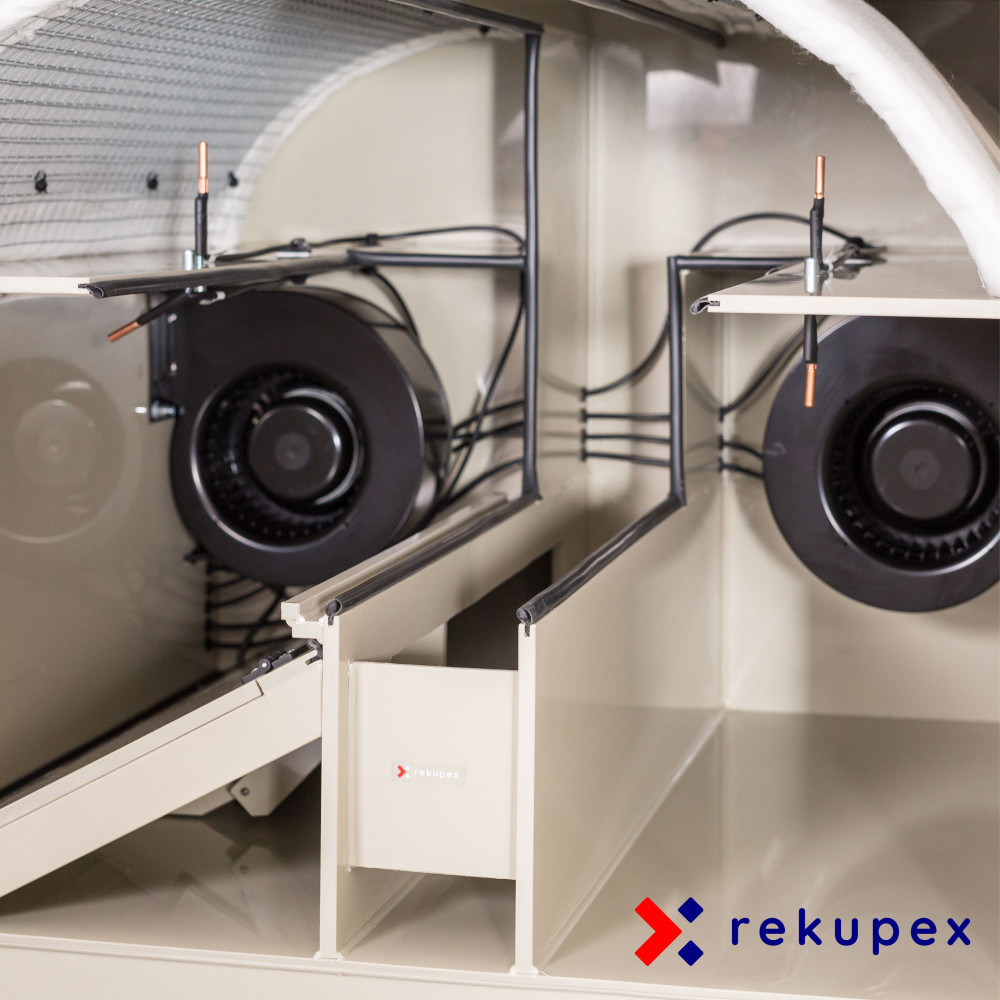

Das Gehäuse ist konstruktiv für den Einbau von AFL EC CONSTANT FLOW Ventilatoren optimiert, die eine besonders intelligente Lösung für moderne Wärmerückgewinnungssysteme darstellen. Dank der integrierten Constant-Flow-Funktion reagieren die Ventilatoren automatisch auf Veränderungen des Systemwiderstands und helfen dabei, einen stabilen Luftvolumenstrom, einen ausgeglichenen Betrieb, geringe Geräuschentwicklung und einen energiesparenden Betrieb langfristig aufrechtzuerhalten.
Das Gerät ist mit einem Gegenstrom-Enthalpiewärmetauscher ausgestattet, der nicht nur Wärme, sondern auch einen Teil der Feuchtigkeit aus der Abluft zurückgewinnt. Je nach gewähltem Wärmetauschertyp und Betriebsbedingungen kann ein Temperaturwirkungsgrad von bis zu 90 % und ein Feuchteübertragungsgrad von bis zu 75 % erreicht werden. Die beiden Luftströme bleiben dabei vollständig voneinander getrennt.
Die Enthalpierückgewinnung hilft im Winter, eine übermäßige Austrocknung der Innenraumluft zu reduzieren und erhöht den thermischen Komfort. Gleichzeitig sind die Wärmetauscher auf geringe Druckverluste ausgelegt, was zu einem leisen, sparsamen und effizienten Betrieb beiträgt.
Leistungsparameter des Systems mit AFL CONSTANT FLOW Ventilatoren:
RECUBOX® ERV 250 VENT-READY TOP kann mit drei verschiedenen Gegenstrom-Enthalpiewärmetauschern ausgestattet werden.
Die einzelnen Varianten unterscheiden sich hinsichtlich der Technologie der Enthalpielamellen, der konstruktiven Ausführung, des Druckverlusts und des Preises. Dadurch lässt sich RECUBOX® an die konkreten Anforderungen des jeweiligen Projekts anpassen – von einer wirtschaftlichen Lösung bis hin zur Premiumtechnologie METALPIC.
Die Auswahl des Wärmetauschers erfolgt während des Bestellvorgangs.
|
AIRWOODS AXT-LB 366-196-366 H300-2.5 Enthalpie-Gegenstromwärmetauscher mit einem sehr guten Preis-Leistungs-Verhältnis. Eine geeignete Lösung für Projekte, bei denen Enthalpiefunktion, kompakte Bauweise und wirtschaftliche Anschaffung gefragt sind.
Eine praktische Wahl für eine preislich attraktive Enthalpierückgewinnung. |
|
ZERN ENGINEERING EC-EX 366-300 Enthalpiewärmetauscher des Herstellers ZERN ENGINEERING mit robuster Konstruktion und bewährter Technologie zur Rückgewinnung von Wärme und Feuchtigkeit.
Eine geeignete Wahl für Kunden, die eine robuste und langfristig stabile Enthalpielösung suchen. |
|
RECUTECH RFK+16-300-F-28 – METALPIC Premium-Enthalpiewärmetauscher des tschechischen Herstellers RECUTECH mit moderner METALPIC-Technologie. Dies ist die technologisch anspruchsvollste Variante für Kunden, die ein hohes technisches Niveau, geringe Druckverluste und langfristige Beständigkeit verlangen.
Empfohlene Wahl für anspruchsvollste Anwendungen mit besonderem Fokus auf Effizienz, Komfort und hochwertige Ausführung. |

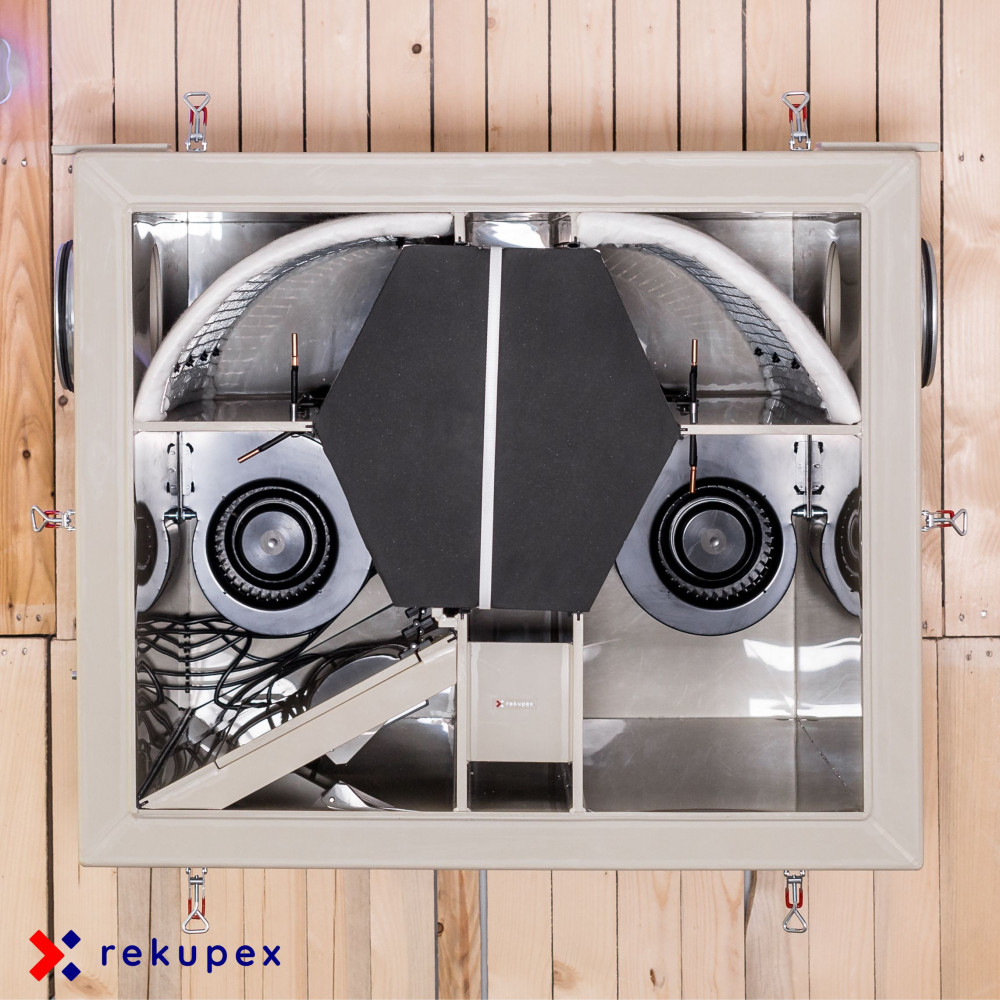

Das Gehäuse ist so vorbereitet, dass die Ventilatoren sehr schnell und ohne aufwendige Anpassungen eingebaut werden können. Die AFL CONSTANT FLOW Ventilatoren werden einfach in die vorbereitete Öffnung eingeschoben und befestigt.
Alle Anschlüsse sowie der Kondensatablauf sind spiegelbildlich ausgeführt, sodass die endgültige Orientierung des Geräts erst bei der Installation gewählt werden kann. RECUBOX® kann gleichzeitig auch mit externen Ventilatoren nach eigener Systemplanung betrieben werden.
Die Steuerung der EC-Ventilatoren erfolgt sehr einfach über ein DC-0–10-V-Signal. Das Gerät kann beispielsweise gesteuert werden über:
Lieferumfang: RECUBOX® ERV 250 VENT-READY TOP wird mit integriertem Enthalpiewärmetauscher, jedoch ohne Ventilatoren und ohne Steuereinheit geliefert. Die Ventilatoren und die Regelung können separat erworben und einfach vom Anwender installiert werden.
RECUBOX® ist bereits in der Grundausführung für Messung, Verkabelung und eine sichere Elektroinstallation vorbereitet. Durch durchdachte Details lassen sich Sensoren, Kabel und Ventilatoren schnell, übersichtlich und technisch sauber installieren.
Dadurch erleichtert das Gerät nicht nur die eigentliche Installation, sondern auch spätere Wartungsarbeiten, Anpassungen und Erweiterungen des Systems.
 |
Zeichnung der Position, Anzahl und Ausführung der Kabeldurchführungen. |
 |

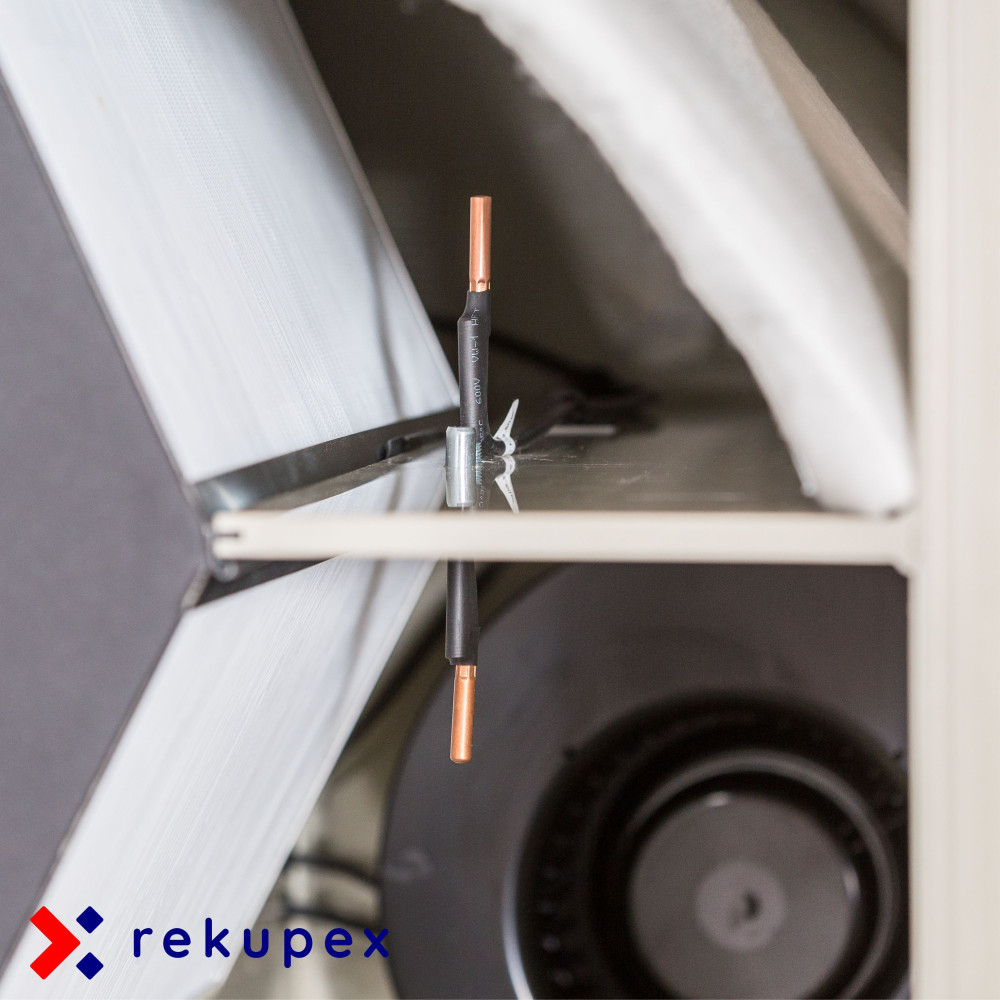

4 Halterungen für Sensoren RECUBOX® verfügt über 4 Halterungen für Sensoren. Jede Halterung befindet sich in einem der grundlegenden Luftwege: SUP, EHA, ETA und ODA. Dadurch ist das Gerät für eine einfache und übersichtliche Installation von Messelementen genau an den Stellen vorbereitet, an denen sie für eine korrekte Steuerung und Überwachung des Systems benötigt werden. |
 |
Dichte Gummi-Kabeldurchführungen RECUBOX® verfügt über vorbereitete dichte Gummi-Kabeldurchführungen, die in der Grundausführung verschlossen sind. Die Durchführungen ermöglichen eine sichere und saubere Kabelverlegung ohne nachträgliche Eingriffe in die Konstruktion des Geräts, insbesondere für:
|
 |

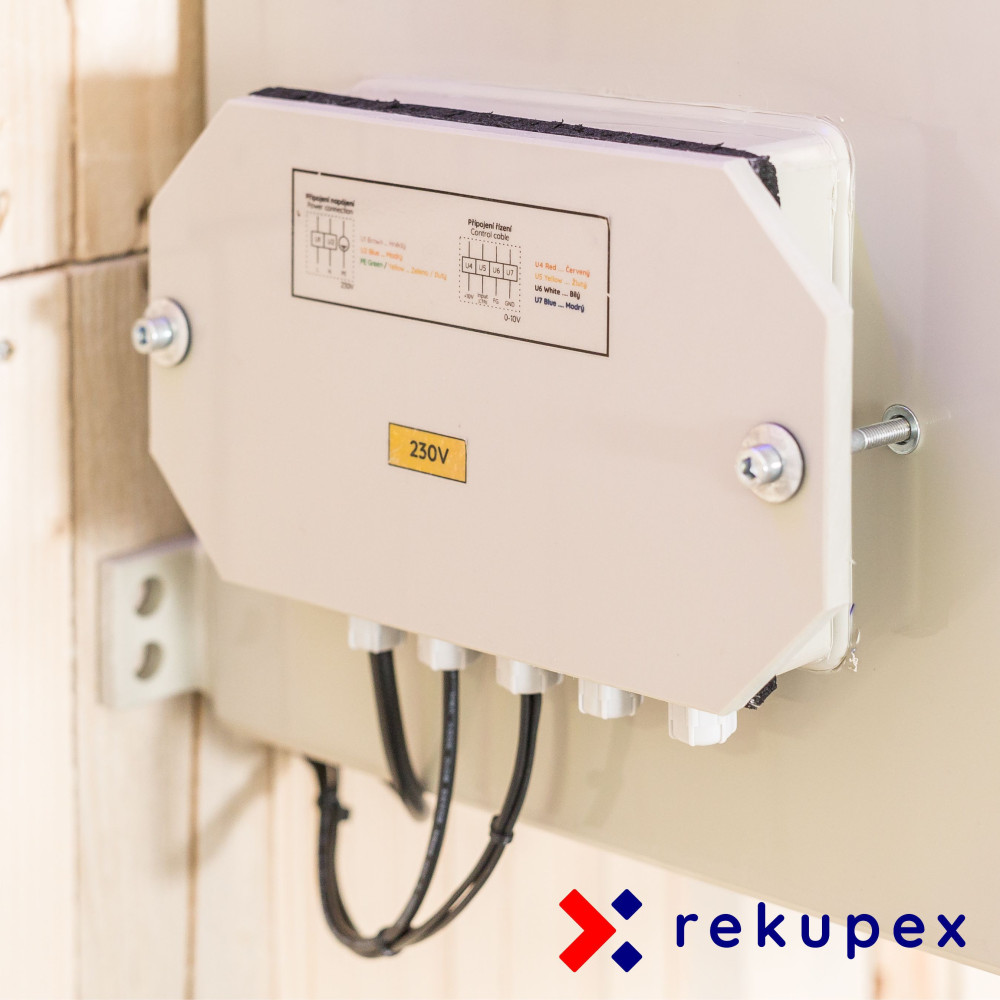

Geräumige Installationsbox für eine sichere Elektroinstallation RECUBOX® ist mit einer ausreichend großen Installationsbox für eine übersichtliche und sichere Elektroinstallation ausgestattet. Sämtliche Leiter und Kabel werden über dichte Gummidurchführungen in diese Box geführt, wodurch das System vor dem Eindringen von Luft und Feuchtigkeit geschützt wird. Von der Installationsbox führen außerdem verschraubbare Kabeldurchführungen weiter, die eine hermetisch dichte und mechanisch robuste Kabelausführung zu weiteren Teilen des Systems ermöglichen. Das Ergebnis ist eine saubere, professionelle und langfristig zuverlässige Elektroinstallation. |
RECUBOX® ERV 250 VENT-READY TOP ist auch in einer Variante mit 100% mechanischem BY-PASS erhältlich. Dieses ausgeklügelte System schließt gleichzeitig den Frischluftweg durch den Wärmetauscher und öffnet einen großen Bypasskanal hinter dem Wärmetauscher.
Ein wesentlicher Vorteil besteht darin, dass die Luft auch bei aktiviertem BY-PASS weiterhin durch denselben Filter gefiltert wird wie im normalen Betrieb über den Wärmetauscher.

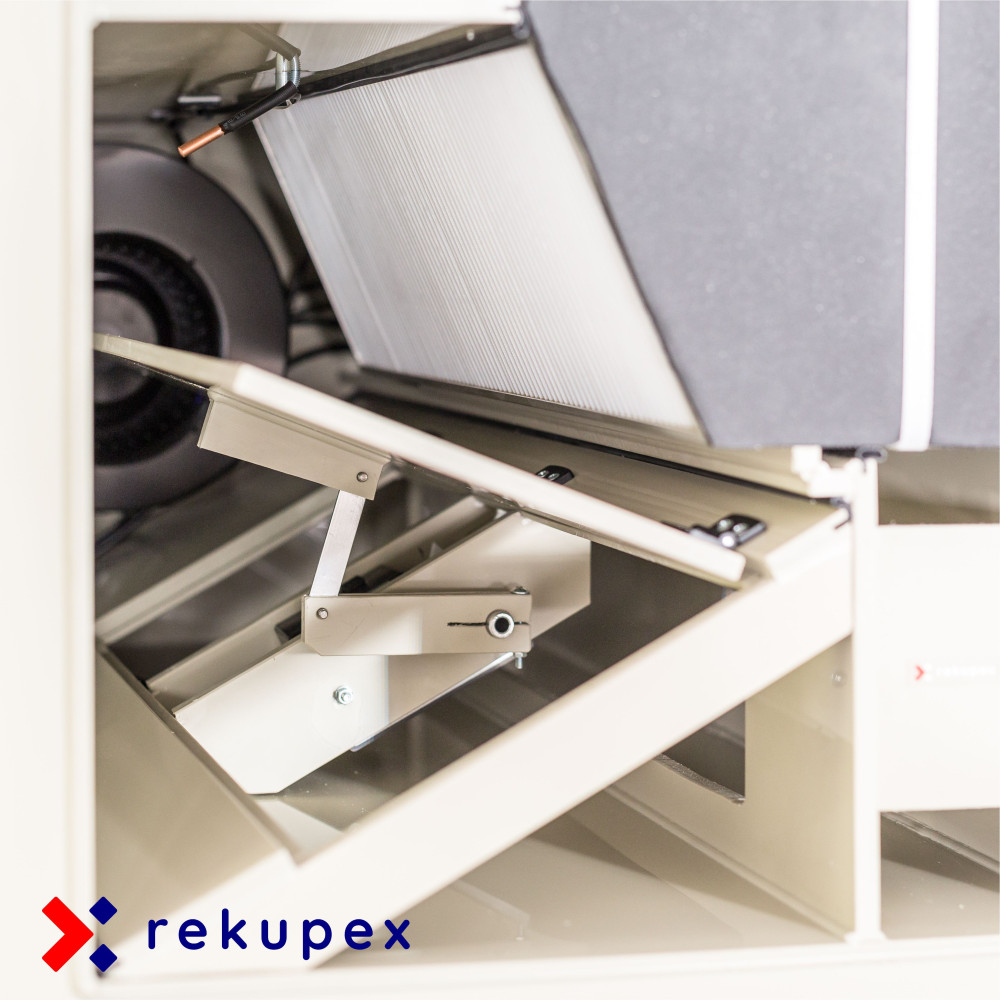

Herausnehmbarer BY-PASS-Mechanismus
Der gesamte Mechanismus kann wie die übrigen Komponenten mit einem einzigen Handgriff vollständig aus der RECUBOX® herausgenommen werden. Wartung, Kontrolle und Reinigung sind dadurch besonders einfach.
Der Mechanismus ist konstruktiv für die Montage eines beliebigen Stellantriebs mit einem Mindestdrehmoment von 5 Nm vorbereitet. Der Stellantrieb wird auf der vorbereiteten 10 mm starken Kunststoffplatte befestigt und mit der mitgelieferten metrischen Schraube gegen Verdrehen gesichert. Erforderlich ist die Kompatibilität mit einer Welle mit 14 mm Durchmesser.
Die Dichtheit des Gehäuses ist entscheidend für eine effiziente Wärmerückgewinnung. RECUBOX® ist mit massiven einstellbaren Spannverschlüssen ausgestattet, mit denen sich der Anpressdruck des Deckels auf die Dichtung präzise einstellen lässt. Dadurch wird das Ansaugen von Falschluft verhindert und das Gerät kann mit maximal möglicher Effizienz arbeiten.
Dank ihrer robusten Konstruktion, hohen Qualität und hygienischen Unbedenklichkeit kommen unsere RECUBOX®-Geräte in zahlreichen Projekten der Tschechischen Technischen Universität Prag (ČVUT) zum Einsatz, darunter auch im einzigartigen System S.A.W.E.R., das vom UCEEB zur Gewinnung von Trinkwasser aus der Luft entwickelt wird.
Auf die Dichtheit des Gehäuses unserer RECUBOX®-Geräte gewähren wir eine außergewöhnliche Garantie von 12 Jahren.
Das Gehäuse besteht aus hochwertigem Polypropylen und wird mittels Heißgasschweißtechnik verbunden. Dadurch entstehen homogene, feste und langfristig stabile Verbindungen ohne das Risiko einer Alterungsdegradation.
Im Gegensatz zu Konstruktionen mit geklebten Verbindungen, Dichtbändern oder Materialkombinationen bewahrt RECUBOX® seine Luftdichtheit und mechanische Beständigkeit auch nach vielen Betriebsjahren.
RECUBOX® ERV 250 VENT-READY TOP ist nicht nur ein für Ventilatoren vorbereitetes Gehäuse. Es ist eine durchdachte Basis für eine außergewöhnlich komfortable, stabile und technisch fortschrittliche Enthalpierückgewinnung. Gerade beim Einsatz von AFL EC CONSTANT FLOW Ventilatoren zeigt sich die eigentliche Stärke des gesamten VENT-READY-Konzepts.

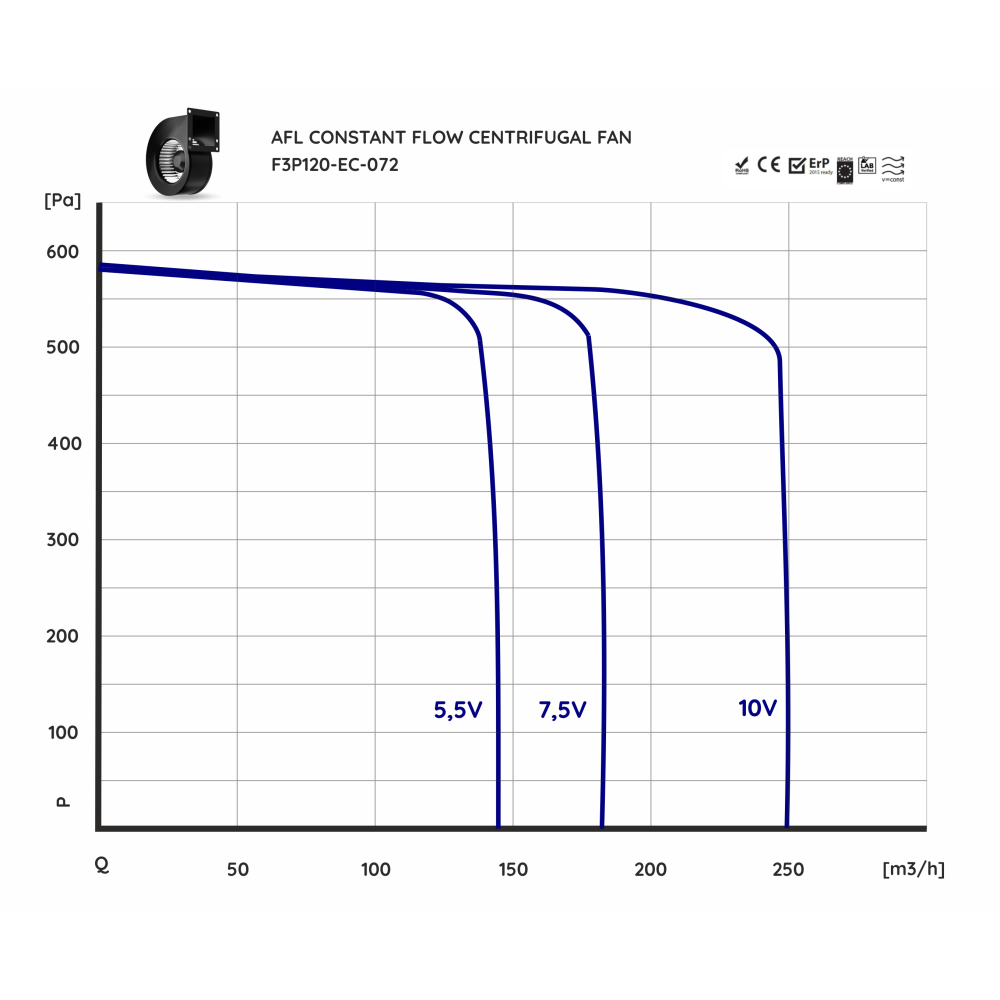

Der wichtigste Vorteil der CONSTANT FLOW Technologie:
AFL-Ventilatoren halten den Luftvolumenstrom automatisch konstant, auch wenn sich die Druckverluste im System verändern. Dadurch arbeitet das Gerät stabil weiter, selbst wenn sich die Filter allmählich zusetzen, sich die Betriebsbedingungen verändern oder der Widerstand im Luftkanalsystem schwankt.
Dies ist ein großer Vorteil gegenüber herkömmlichen Ventilatoren, bei denen das System aufwendig einreguliert werden muss und jede Änderung des Widerstands zu einem Leistungsabfall oder zu einer Störung des ausgeglichenen Betriebs führen kann. Mit AFL CONSTANT FLOW Ventilatoren erhalten Sie einen wesentlich stabileren Betrieb, einen zuverlässigeren Luftaustausch und höheren Komfort ohne unnötige Eingriffe in die Einstellungen.
| Konstanter Luftvolumenstrom | Die Ventilatoren kompensieren automatisch Veränderungen des Systemwiderstands und halten die eingestellte Leistung ohne ständiges Nachregulieren. |
| Automatisch ausgeglichener Betrieb |
Der ausgeglichene Betrieb des VENT-READY-Systems mit AFL CONSTANT FLOW Ventilatoren ist sehr einfach. Beide Ventilatoren können an dasselbe Steuersignal einer beliebigen geeigneten Regelung angeschlossen werden. Erhalten beide Ventilatoren denselben Wert des Steuersignals, halten sie automatisch den gleichen Luftvolumenstrom. Dies gilt auch dann, wenn jeder Ventilator einen unterschiedlichen Widerstand im Kanalnetz oder an den Filtern überwinden muss. |
| Geringere Geräuschentwicklung | Bei geringerem Widerstand reduziert der Ventilator automatisch seine Drehzahl, sodass das System leiser und ruhiger arbeiten kann. |
| Geringerer Energieverbrauch | Wenn keine hohe Leistung erforderlich ist, verbraucht der Ventilator nicht unnötig Energie. Das Ergebnis ist ein sparsamerer Betrieb. |
| Vollständig regelbar | Die Constant-Flow-Funktion arbeitet über den gesamten Regelbereich, sodass die Leistung des Geräts einfach an den aktuellen Bedarf des Gebäudes angepasst werden kann. |
Praktischer Nutzen für den Anwender:
Wenn Sie sich für RECUBOX® ERV 250 VENT-READY TOP entscheiden und das Gerät mit AFL EC CONSTANT FLOW Ventilatoren ausstatten, erhalten Sie eine außergewöhnlich intelligente Kombination: ein robustes, hygienisches und servicefreundliches RECUBOX®-Enthalpiegerät zusammen mit Ventilatoren, die selbstständig einen stabilen Luftvolumenstrom aufrechterhalten. Das Ergebnis ist eine moderne Wärme- und Feuchterückgewinnung mit hohem Komfort, geringer Geräuschentwicklung und ohne unnötig komplizierte Einregulierung.
Sehen Sie, warum AFL CONSTANT FLOW Ventilatoren für RECUBOX® VENT-READY so außergewöhnlich sind.
Im Video sehen Sie das Funktionsprinzip, durch das die Ventilatoren automatisch auf Veränderungen des Systemwiderstands reagieren und langfristig zu einer stabilen Leistung der Wärmerückgewinnung beitragen.
VENT-READY entfaltet seinen eigentlichen Nutzen gerade in Kombination mit AFL CONSTANT FLOW. Es geht nicht nur um mechanische Kompatibilität, sondern um ein funktionales Gesamtsystem, das einen stabileren Luftvolumenstrom, einen leiseren Betrieb, einen geringeren Energieverbrauch und einen einfacheren Weg zu einer professionell funktionierenden balancierten Wärmerückgewinnung ermöglicht.
 |
Einfaches Herausnehmen des Wärmetauschers Der Wärmetauscher kann mit einem einzigen Handgriff schnell und einfach aus dem RECUBOX®-Gerät herausgenommen werden. |
 |
Einfache und sichere Wartung Der Enthalpiewärmetauscher kann einfach herausgenommen und der Innenraum des Geräts gründlich gereinigt werden. Der Wärmetauscher selbst darf ausschließlich gemäß den Anweisungen des Herstellers des gewählten Typs gewartet werden; Enthalpielamellen dürfen nicht automatisch mit Wasser abgespült werden, sofern dies vom Hersteller nicht ausdrücklich erlaubt ist. |
 |
Mechanische Abdichtung ohne Klebstoffe Der Wärmetauscher wird mit einer in einer Nut sitzenden Dichtung abgedichtet, ohne Klebstoffe oder selbstklebende Dichtbänder. Die Dichtung kann bei Bedarf einfach ausgetauscht werden. |
 |
Ohne Schrauben, Nieten und Klebstoffe RECUBOX® wird aus nur einem Materialtyp mittels Heißgasschweißtechnik gefertigt. Das Ergebnis sind dichte und langfristig stabile Verbindungen ohne altersbedingte Degradation. |
 |
Große Auswahl an Größen Die VENT-READY-Serie ist in mehreren Leistungsvarianten erhältlich. Auf Wunsch können auch größere Ausführungen für höhere Luftvolumenströme gefertigt werden. |
 |
Auswahl aus drei Enthalpietechnologien Das Gerät kann je nach gewünschten Parametern und Budget mit einem Wärmetauscher von AIRWOODS, ZERN ENGINEERING oder dem Premium-Wärmetauscher RECUTECH METALPIC ausgestattet werden. |
 |
Ausgeglichener Betrieb Bei Verwendung von AFL CONSTANT FLOW Ventilatoren lässt sich sehr einfach ein stabiler und ausgeglichener Betrieb des gesamten Wärmerückgewinnungssystems erreichen. |
 |
Möglichkeit zur Installation eines Ionisators Das Gerät kann beispielsweise mit einem MALAPA IN03 Ionisator ergänzt werden. |
 |
Maximale Variabilität Die Position der Zu- und Abluftanschlüsse kann in zahlreichen Varianten an die jeweilige Installation angepasst werden. |
 |
Spiegelbildliche Ausführung Das Gerät kann bei der Installation sowohl links- als auch rechtsseitig angeschlossen werden. Der Kondensatablauf ist über einen 1/2"-Anschluss an zwei Positionen möglich. |
 |
Einfache Installation Das Gerät ist für die Montage mit Gewindestangen vorbereitet und ermöglicht eine einfache Platzierung im Technikraum. |
 |
Großflächige Filter Das Gerät ermöglicht die Verwendung verschiedener Filtermedien. In der Grundausführung ist es mit Filtermaterial der Klasse M5 ausgestattet. |
 |
BY-PASS Ein Bypass-Einsatz oder ein integrierter 100% BY-PASS ist erhältlich. |
 |
RECUBOX® kann ohne Isolierung oder mit einer Isolierung von 30 mm bzw. 50 mm bestellt werden. Die Isolierung ist hermetisch zwischen zwei Gehäuseschalen eingeschlossen. Bei der isolierten Ausführung wird zusätzlich zur Dämmung eine weitere 5 mm starke PP-Außenschale hinzugefügt, wodurch die Widerstandsfähigkeit und Stabilität der gesamten RECUBOX® erhöht wird. |
Beispiel für den Anschluss von RECUBOX® VENT-READY mit REX EC Regelung in einem Einfamilienhaus.
Klicken Sie auf das Schema, um es zu vergrößern.
Die Abmessungen und die konstruktive Ausführung der jeweiligen Variante sind in der entsprechenden technischen Zeichnung angegeben.
Die endgültigen Abmessungen können vom gewählten Durchmesser der Anschlussstutzen, der Isolierungsstärke und der Ausführung mit 100% BY-PASS abhängen. Sollte die gewählte Konfiguration eine konstruktive Anpassung erfordern, werden wir Sie vor Produktionsbeginn kontaktieren.
 |
Technische Zeichnung RECUBOX® ERV 250 VENT-READY TOP ohne BY-PASS Klicken Sie auf das Bild, um es zu vergrößern. Standardausführung mit allen vier nach oben gerichteten Anschlussstutzen. |
 |
Technische Zeichnung RECUBOX® ERV 250 VENT-READY TOP mit 100% BY-PASS Klicken Sie auf das Bild, um es zu vergrößern. Ausführung mit integriertem 100% mechanischem BY-PASS. |
Die Auswahl der Variante erfolgt während des Bestellvorgangs.

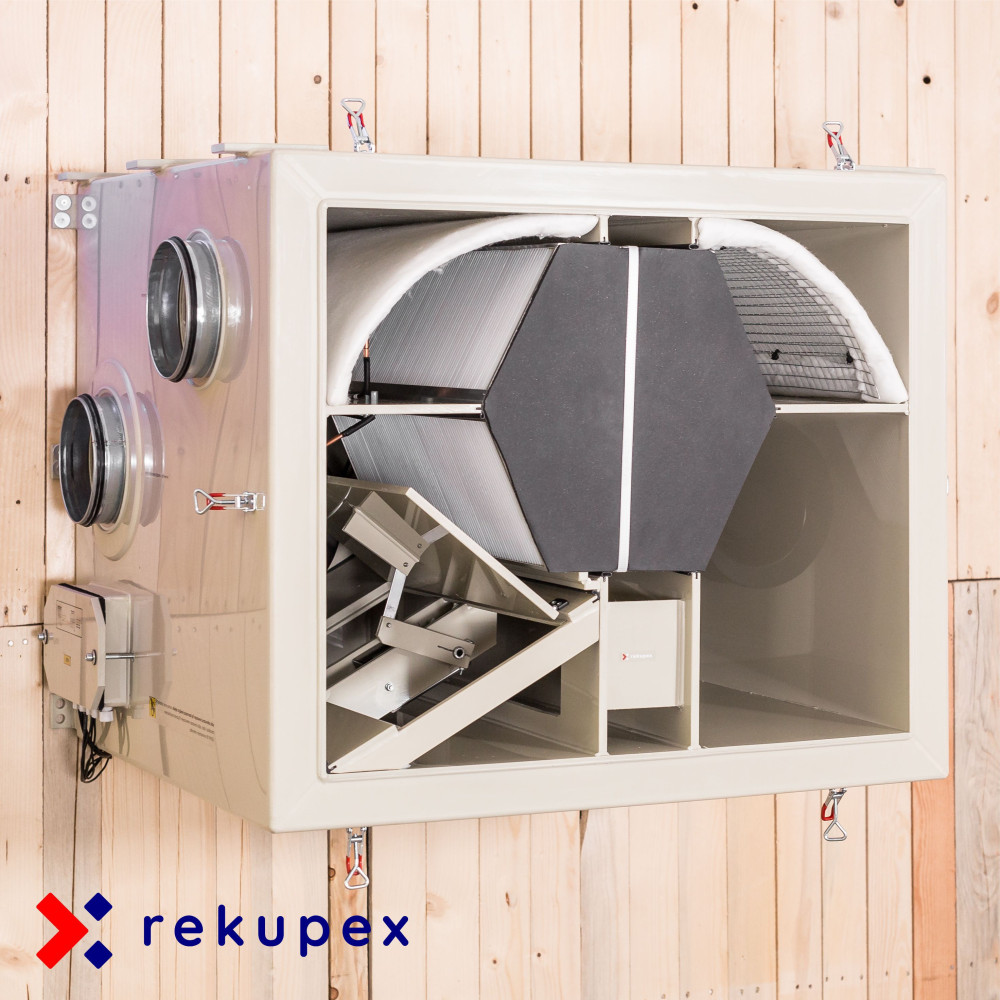

Frontansicht der RECUBOX® bei geöffneter Servicetür.
Die angegebenen Abmessungen verstehen sich einschließlich 50 mm Isolierung und der zweiten Gehäuseschale. Sollten sich die Abmessungen beispielsweise aufgrund größerer Anschlussstutzen oder einer anderen technischen Anpassung ändern, informieren wir Sie nach Eingang der Bestellung.
 |

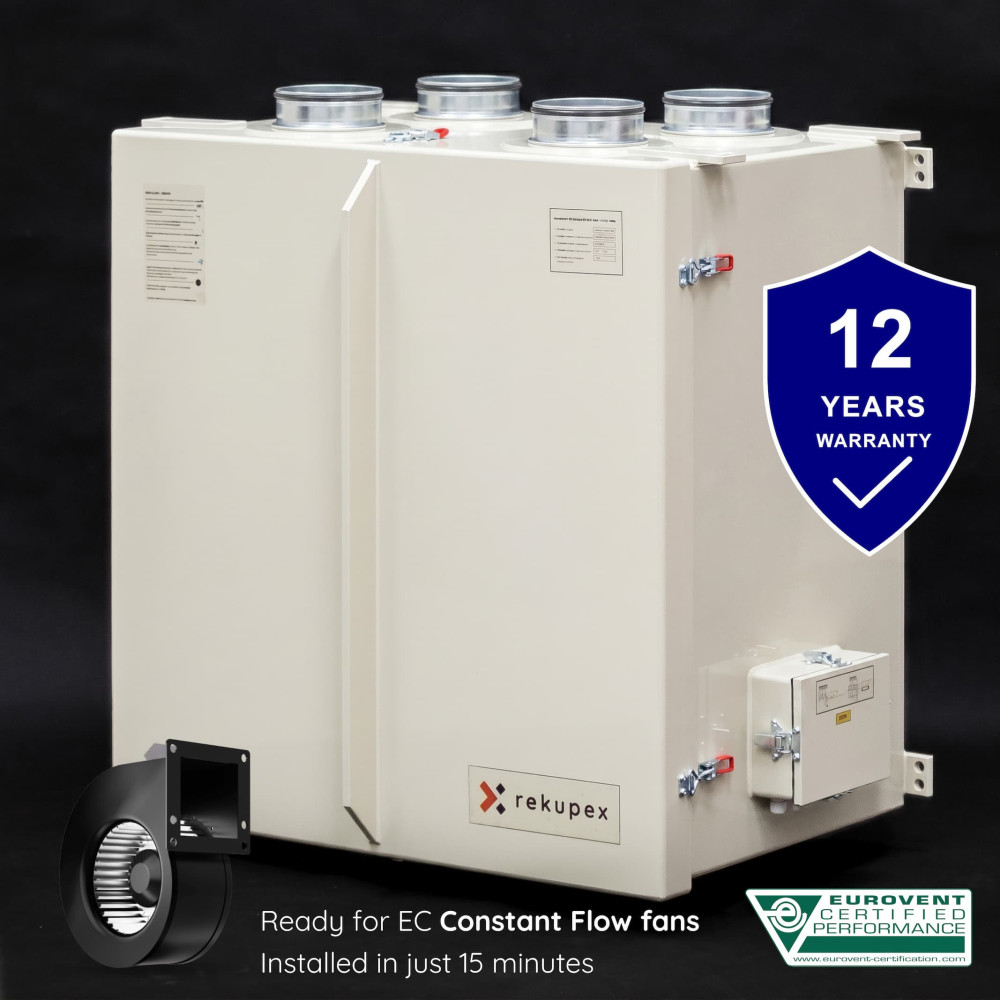

RECUBOX® TOP – alle 4 Anschlussstutzen zeigen nach oben Abmessungen: 743 (A) × 570 (B) × 590 (C) mm – Breite × Höhe × Tiefe Die Zeichnung zeigt sowohl die klassische als auch die spiegelbildliche Anschlussvariante, die ohne Umbau des Geräts realisiert werden kann. |
RECUBOX® ERV 250 VENT-READY TOP ist auch in zwei Varianten mit 100% BY-PASS erhältlich.
Nachfolgend finden Sie die Zeichnungen beider Varianten einschließlich der Abmessungen. Die Abmessungen verstehen sich einschließlich 50 mm Isolierung. Die RECUBOX® wird von oben dargestellt.
 |
100% BY-PASS Version TOPL – linke Ausführung Die Frischluft tritt links in die RECUBOX® ein. Abmessungen: 843 (A) × 713 (B) × 599 (C) mm – Breite × Höhe × Tiefe |
 |
100% BY-PASS Version TOPP – rechte Ausführung Die Frischluft tritt rechts in die RECUBOX® ein. Abmessungen: 843 (A) × 713 (B) × 599 (C) mm – Breite × Höhe × Tiefe |
Die Preise sind Endpreise einschließlich integriertem Enthalpiewärmetauscher, sämtlicher Kosten, Steuern und Gebühren.
Technische Daten
Ja, ein Enthalpie Wärmetauscher kann einen Teil der Feuchtigkeit aus der Abluft zurückgewinnen und dadurch die Luftfeuchtigkeit im Innenraum erhöhen.
In der Praxis liegt die Steigerung typischerweise bei 10–15 % während der Heizperiode. Unter idealen Bedingungen kann sie auch 25–30 % erreichen.
Dies bestätigt auch ein realer Test eines unabhängigen Anwenders, der den RECUTECH Enthalpie Wärmetauscher in seiner AEREX Lüftungsanlage installiert und die Luftfeuchtigkeit im Haus langfristig gemessen hat.
Reale Messung der Luftfeuchtigkeit im Haus
Wichtig ist: Ein Enthalpie Wärmetauscher erzeugt keine Feuchtigkeit, sondern führt sie lediglich teilweise zurück. Der Effekt zeigt sich daher schrittweise über mehrere Tage bis Wochen.
