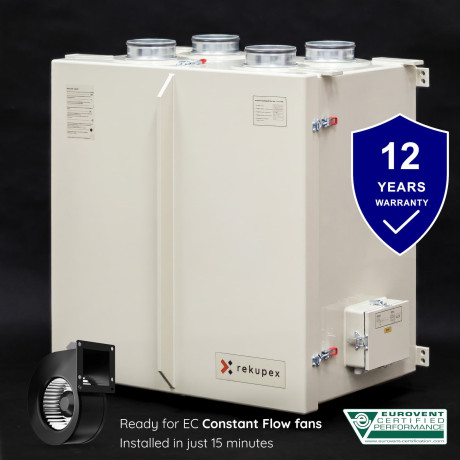

Die Basis für High-Tech-Wärmerückgewinnung. Enthalpie-RECUBOX® ERV 360 VENT-READY TOP ist bereit für die einfache Installation von erstklassigen AFL EC-Ventilatoren mit CONSTANT FLOW-System.

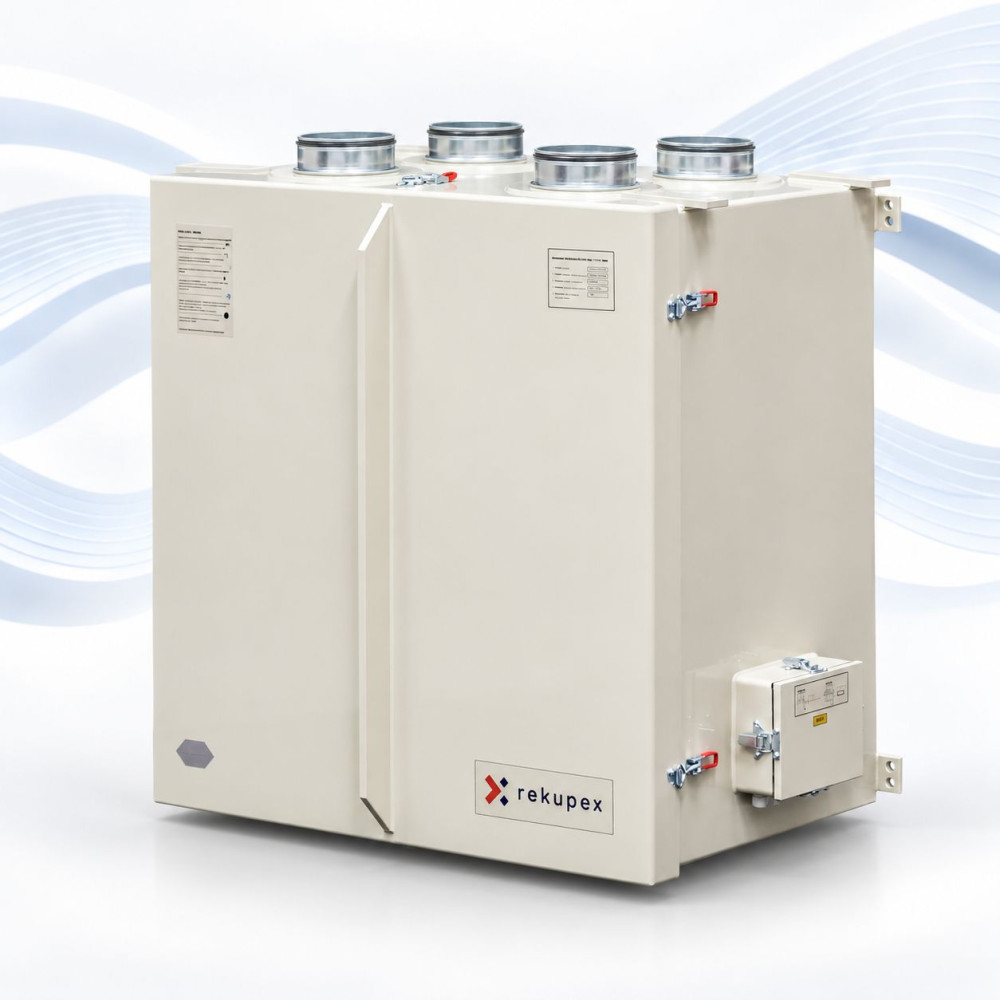

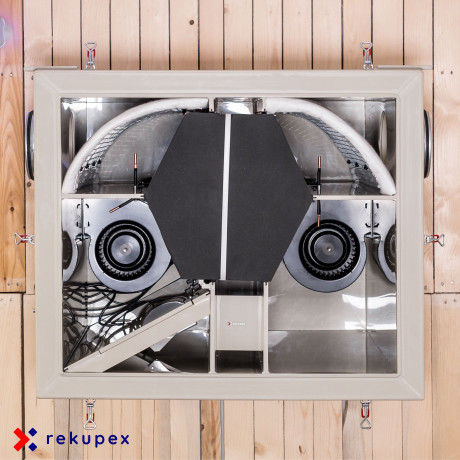

RECUBOX® ERV 360 VENT-READY TOP ist ein kompaktes Lüftungsgerät, das für die Bestückung mit AFL EC CONSTANT FLOW-Ventilatoren vorbereitet ist. Es stellt eine äußerst robuste, hygienische und variable Basis für eine moderne kontrollierte Wohnraumlüftung mit ausgeglichenem Druckbetrieb in Einfamilienhäusern, Wohnungen und kleineren gewerblichen Objekten dar.
Auftragsfertigung in der Tschechischen Republik. Wir fertigen RECUBOX®-Einheiten komplett in der Tschechischen Republik nach den genauen Anforderungen unserer Kunden. Wir verwenden hochwertige Polypropylen-Materialien der Firma SIMONA AG und professionelle Heißgasschweißtechnik auf Geräten von Leister AG.
 |
 |
 |
Jeder RECUBOX® entsteht als ehrlich verarbeitetes technisches Produkt – mit Fokus auf Präzision, Dichtheit, lange Lebensdauer und die Möglichkeit der Anpassung an die konkrete Installation.
Das Gehäuse ist konstruktiv für den Einbau von AFL EC CONSTANT FLOW-Ventilatoren optimiert, die eine äußerst intelligente Lösung für die moderne Lüftung darstellen. Dank der integrierten Constant-Flow-Funktion reagieren die Ventilatoren automatisch auf Änderungen des Systemwiderstands und helfen, langfristig einen stabilen Luftstrom, Druckausgleich, geringe Geräuschentwicklung und einen sparsamen Betrieb aufzuerhalten.
Das Gerät ist mit einem Gegenstrom-Enthalpie-Wärmetauscher ausgestattet, der einen thermischen Wirkungsgrad von bis zu 90 % und einen Feuchtigkeitswirkungsgrad von bis zu 75 % aufweist. Der Wärmetauscher wurde mit dem Fokus auf geringe Druckverluste entwickelt, was zu einem leisen, wirtschaftlichen und effizienten Betrieb beiträgt.
Leistungsparameter des Systems mit AFL CONSTANT FLOW-Ventilatoren:
Der Enthalpie-RECUBOX® ERV 360 VENT-READY TOP kann mit drei Typen von Enthalpie-Gegenstrom-Wärmetauschern bestückt werden.
Jeder Wärmetauscher bietet eine andere Technologie, Bauweise und un anderes Preis-Leistungs-Verhältnis. Dadurch lässt sich der RECUBOX® an die spezifischen Anforderungen des Projekts anpassen – von der wirtschaftlichen Lösung bis hin zur High-End-METALPIC-Technologie.
Die Auswahl des Wärmetauschers erfolgt während des Bestellvorgangs.
|
AIRWOODS AXT-LB 366 196 366-H400-2.5 Enthalpie-Gegenstrom-Wärmetauscher mit einem sehr guten Preis-Leistungs-Verhältnis. Eine geeignete Lösung für Projekte, bei denen eine Enthalpiefunktion, eine kompakte Bauweise und wirtschaftliche Erschwinglichkeit gefordert sind.
Praktische Wahl für eine erschwingliche Enthalpie-Wärmerückgewinnung. |
|
ZERN ENGINEERING EC-EX 366-400 Enthalpie-Wärmetauscher des Herstellers ZERN ENGINEERING mit robuster Konstruktion und bewährter Technologie zur Wärme- und Feuchterückgewinnung.
Geeignete Lösung für Kunden, die eine solide und langfristig stabile Enthalpie-Variante suchen. |
|
RECUTECH RFK+16-400-F-28 – METALPIC Enthalpie Erstklassiger Enthalpie-Wärmetauscher des tschechischen Herstellers RECUTECH mit moderner METALPIC-Technologie. Dies ist die fortschrittlichste Variante für Kunden, die ein maximales technologisches Niveau, geringe Druckverluste und langfristige Haltbarkeit wünschen.
Empfohlene Wahl für die anspruchsvollsten Anwendungen, bei denen Wert auf Effizienz, Komfort und Verarbeitungsqualität gelegt wird. |

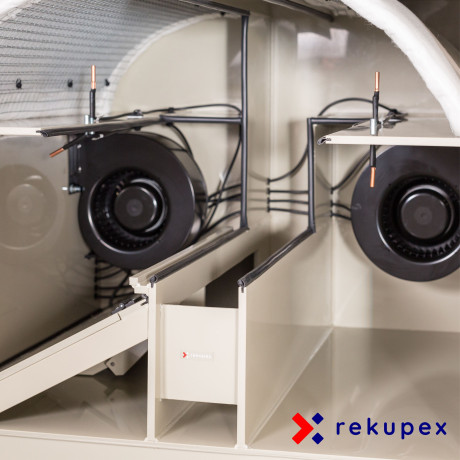

Das Gehäuse ist so vorbereitet, dass die Ventilatoren sehr schnell und ohne komplizierte Anpassungen montiert werden können. Die Montage der AFL CONSTANT FLOW-Ventilatoren erfolgt durch einfaches Einschieben in die vorbereitete Öffnung und Befestigen.
Alle Auslässe sowie der Kondensatablauf sind spiegelverkehrt ausgeführt, sodass Sie die endgültige Ausrichtung des Geräts erst bei der Installation selbst wählen. Der RECUBOX® kann gleichzeitig auch mit externen Ventilatoren nach eigenem Entwurf betrieben werden.
Die Steuerung der EC-Ventilatoren ist über ein DC 0–10 V Signal denkbar einfach. Das Gerät kann beispielsweise gesteuert werden über:
Produktlieferung: Der Enthalpie-RECUBOX® ERV 360 VENT-READY TOP wird als separates Gehäuse ohne Ventilatoren und ohne Steuereinheit geliefert. Diese können separat erworben und einfach vom Benutzer installiert werden.
Der RECUBOX® ist in der Standardausführung auch im Hinblick auf Messung, Verkabelung und sichere Elektroinstallation vorbereitet. Dank durchdachter Details ist die Montage von Sensoren, Kabelführung und Anschluss der Ventilatoren schnell, übersichtlich und technisch sauber.
Das Gerät erleichtert somit nicht nur die Installation selbst, sondern auch zukünftige Wartungsarbeiten, Modifikationen und Systemerweiterungen.
 |
Zeichnung der Position, Anzahl und Ausführung der Kabeldurchführungen. |
 |

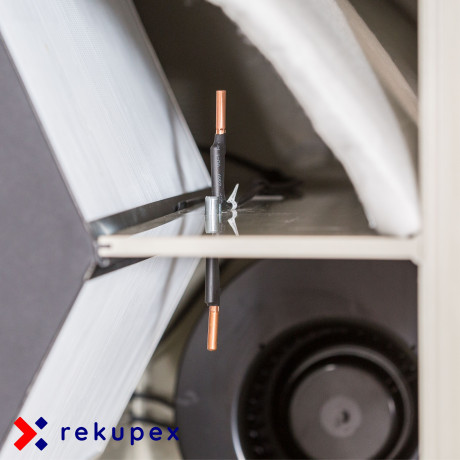

4 Halterungen für den Sensoreinbau Der RECUBOX® enthält 4 Halterungen für den Sensoreinbau. Jede Halterung befindet sich in einem der Hauptluftkanäle: SUP, EHA, ETA und ODA. Dadurch ist das Gerät für eine einfache und übersichtliche Installation von Messelementen genau dort vorbereitet, wo sie für eine korrekte Systemsteuerung und -überwachung benötigt werden. |
 |
Dichte Gummi-Kabeldurchführungen Der RECUBOX® verfügt über vorbereitete dichte Gummi-Kabeldurchführungen, die in der Standardausführung verschlossen sind. Die Durchführungen sind für eine safe und saubere Kabelführung ohne zusätzliche Eingriffe in die Gerätekonstruktion vorgesehen, insbesondere für:
|
 |

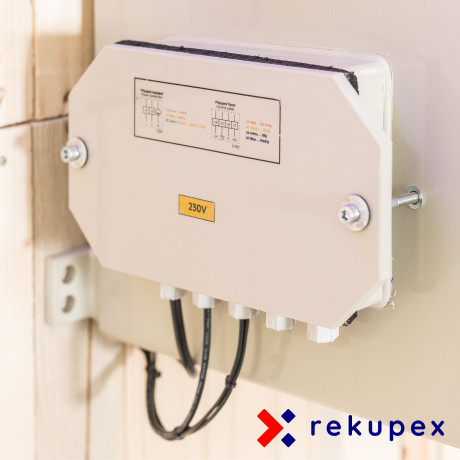

Geräumige Installationsbox für sichere Elektroinstallation Der RECUBOX® ist mit einer ausreichend großen Installationsbox für eine übersichtliche und sichere Elektroinstallation ausgestattet. In dieser Box werden alle Drähte und Kabel über dichte Gummiführungen zusammengeführt, die das System vor dem Eindringen von Luft und Feuchtigkeit schützen. Aus der Installationsbox führen zudem Schraubdurchführungen, die eine hermetisch abgedichtete und mechanisch robuste Kabelführung in andere Teile des Systems ermöglichen. Das Ergebnis ist eine saubere, professionelle und langfristig zuverlässige Elektroinstallationslösung. |
Der Enthalpie-RECUBOX® ERV 360 VENT-READY TOP ist auch in einer Variante mit einem 100% mechanischen BY-PASS erhältlich. Dieses ausgereifte System schließt in einem Moment den Durchgang der Frischluft durch den Wärmetauscher und öffnet gleichzeitig einen großen Bypasskanal dahinter.
Der Vorteil ist, dass die Luft auch bei aktivem BY-PASS weiterhin durch denselben Filter gefiltert wird wie im Normalbetrieb über den Wärmetauscher.

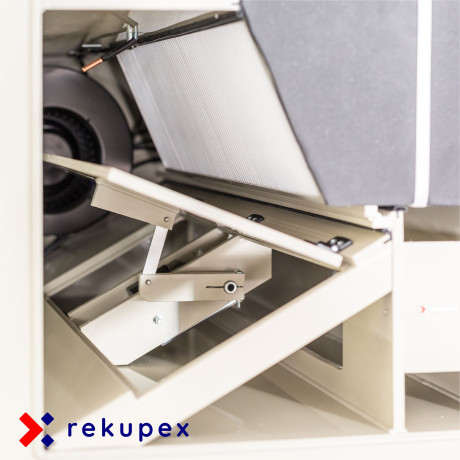

Herausnehmbarer BY-PASS-Mechanismus
Der gesamte Mechanismus kann wie die anderen Komponenten mit einem einzigen Handgriff komplett aus dem RECUBOX® entnommen werden. Wartung, Inspektion und Reinigung sind dadurch extrem einfach.
Der Mechanismus ist konstruktiv für die Montage eines beliebigen Stellantriebs mit einem Mindestdrehmoment von 5 Nm vorbereitet. Der Stellantrieb wird auf einer vorbereiteten, 10 mm dicken Kunststoffplatte befestigt und mit der mitgelieferten metrischen Schraube gegen Verdrehen gesichert. Eine Kompatibilität mit einer Welle mit 14 mm Durchmesser ist erforderlich.
Die Dichtheit des Gehäuses ist für eine effiziente Wärmerückgewinnung von entscheidender Bedeutung. Der RECUBOX® ist mit massiven, verstellbaren Verschlüssen ausgestattet, mit denen sich der Anpressdruck des Deckels auf die Dichtung präzise einstellen lässt. Dadurch saugt das Gerät keine Falschluft an und arbeitet mit maximaler Effizienz.
Dank der robusten Konstruktion, der hohen Qualität und der hygienischen Unbedenklichkeit sind unsere RECUBOXE® Bestandteil zahlreicher Projekte der CTU (Tschechische Technische Universität), einschließlich des einzigartigen S.A.W.E.R.-Systems, das das UCEEB zur Gewinnung von Trinkwasser aus der Luft entwickelt.
Auf die Gehäusedichtheit der RECUBOX®-Geräte gewähren wir eine überstandardmäßige Garantie von 12 Jahren.
Das Gehäuse besteht aus hochwertigem Polypropylen und wird mittels Heißgasschweißtechnik verbunden, wodurch homogene, feste und langfristig stabile Verbindungen ohne Degradationsrisiko entstehen.
Im Gegensatz zu Konstruktionen mit geklebten Verbindungen, Dichtungsbändern oder Materialkombinationen behält der RECUBOX® seine Luftdichtheit und mechanische Beständigkeit auch nach vielen Betriebsjahren bei.
Der RECUBOX® ERV 360 VENT-READY TOP ist nicht nur ein für Ventilatoren vorbereitetes Gehäuse. Er ist die durchdachte Basis für eine äußerst komfortable, stabile und technisch fortschrittliche KWL. Gerade bei der Bestückung mit AFL EC CONSTANT FLOW-Ventilatoren zeigt sich die wahre Stärke des gesamten VENT-READY-Konzepts.
Der Hauptvorteil der CONSTANT FLOW-Technologie:

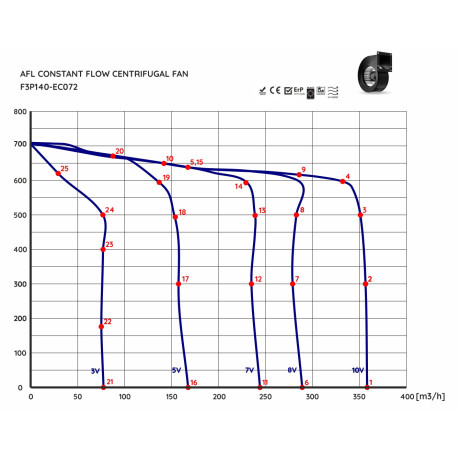

AFL-Ventilatoren halten automatisch einen konstanten Luftvolumenstrom aufrecht, selbst wenn sich die Druckverluste im System ändern. Dies bedeutet, dass das Gerät stabil arbeitet, auch wenn die Filter allmählich verschmutzen, sich die Betriebsbedingungen ändern oder der Widerstand im Lüftungsnetz schwankt.
Dies ist un seltener Vorteil gegenüber herkömmlichen Ventilatoren, bei denen das System aufwendig feingetunt werden muss und mit jeder Widerstandsänderung die Leistung sinken oder der Druckausgleich gestört werden kann. Mit AFL CONSTANT FLOW-Ventilatoren erhalten Sie einen weitaus stabileren Betrieb, einen sichereren Luftaustausch und höheren Komfort ohne unnötige Eingriffe in die Einstellungen.
| Konstanter Luftstrom | Ventilatoren kompensieren automatisch Widerstandsänderungen im System und halten die eingestellte Leistung ohne ständige Neueinstellung. |
| Automatischer Druckausgleich |
Der ausgewogene Druckbetrieb ist beim VENT-READY-System mit AFL CONSTANT FLOW-Ventilatoren sehr einfach. Beide Ventilatoren können an das gleiche Steuersignal einer beliebigen geeigneten Regelung angeschlossen werden. Wenn also beide Ventilatoren den gleichen Steuersignalwert erhalten, halten sie automatisch den gleichen Luftvolumenstrom aufrecht. Dies gilt auch dann, wenn jeder Ventilator einen anderen Rohr- oder Filterwiderstand überwindet. |
| Geringere Geräusche | Bei geringerem Widerstand reduziert der Ventilator automatisch die Drehzahl, sodass das System leiser und kultivierter laufen kann. |
| Geringerer Verbrauch | Wenn keine hohe Leistung benötigt wird, verbraucht der Ventilator keine unnötige Energie. Das Ergebnis ist un sparsamerer Betrieb. |
| Volle Regulierbarkeit | Die Constant-Flow-Eigenschaft funktioniert über den gesamten Regelbereich, sodass die Geräteleistung einfach an den aktuellen Bedarf des Gebäudes angepasst werden kann. |
Praktisches Ergebnis für den Anwender:
Wenn Sie den RECUBOX® ERV 360 VENT-READY TOP wählen und ihn mit AFL EC CONSTANT FLOW-Ventilatoren bestücken, erhalten Sie eine äußerst clevere Kombination: ein unverwüstliches, hygienisches und servicefreundliches RECUBOX®-Gerät und dazu Ventilatoren, die selbstständig einen stabilen Luftstrom überwachen. Das Ergebnis ist eine moderne KWL mit hohem Komfort, geringer Geräuschentwicklung und ohne unnötig kompliziertes Einregulieren.
Sehen Sie, warum AFL CONSTANT FLOW-Ventilatoren für den RECUBOX® VENT-READY so außergewöhnlich sind.
Im Video sehen Sie das Prinzip, dank dem die Ventilatoren automatisch auf Widerstandsänderungen im System reagieren und helfen, langfristig eine stabile KWL-Leistung aufrechtzuerhalten.
VENT-READY macht gerade mit AFL CONSTANT FLOW wirklich Sinn. Es geht nicht nur um mechanische Kompatibilität, sondern um ein funktionierendes Ganzes, dat einen stabileren Durchfluss, leiseren Lauf, geringeren Verbrauch und einen einfacheren Weg zu einer professionell funktionierenden, ausgewogenen KWL bringt.
 |
Einfacher Ausbau des Wärmetauschers Der Wärmetauscher lässt sich mit einem einzigen Handgriff einfach und schnell aus dem RECUBOX®-Gerät entnehmen. |
 |
Maximale Hygiene Der Wärmetauscher kann leicht entnommen und mit Wasser gespült werden. Der Wärmetauscher ist mit dem Hygienezertifikat des ILH Berlin zertifiziert. |
 |
Mechanische Abdichtung ohne Klebstoffe Der Wärmetauscher ist mit einer Dichtung in der Nut ohne Verwendung von Klebstoffen und Klebebändern abgedichtet. Die Dichtung kann bei Bedarf leicht ausgetauscht werden. |
 |
Ohne Schrauben, Nieten und Klebstoffe RECUBOX® wird aus einem Materialtyp mittels Heißgasschweißtechnik hergestellt. Das Ergebnis sind dichte und langfristig stabile Verbindungen ohne Alterungsverschleiß. |
 |
Breites Größenspektrum Die VENT-READY-Serie ist in mehreren Leistungsvarianten erhältlich, und größere Versionen für höhere Volumenströme können auf Anfrage kundenspezifisch gefertigt werden. |
 |
Kompatibilität mit RECUTECH-Wärmetauschern und anderen Typen Die Geräte sind für hochwertige RECUTECH-Wärmetauscher mit EUROVENT-Zertifizierung und andere kompatible Tauscher je nach spezifischer Konfiguration ausgelegt. |
 |
Ausgewogener Druckbetrieb Bei Verwendung von AFL CONSTANT FLOW-Ventilatoren lässt sich sehr einfach ein stabiler und ausgewogener Druckbetrieb des gesamten Lüftungssystems erreichen. |
 |
Möglichkeit des Einbaus eines Ionisators Das Gerät kann beispielsweise um einen Ionisator MALAPA IN03 ergänzt werden. |
 |
Maximale Variabilität Die Position der Ein- und Auslassstutzen kann in einer Vielzahl von Varianten an die jeweilige Installation angepasst werden. |
 |
Spiegelverkehrte Ausführung Alle Varianten sind auch in linker und rechter Ausführung erhältlich. Der Kondensatablauf wird durch einen 1/2"-Anschluss in zwei Positionen gelöst. |
 |
Einfache Installation Das Gerät ist für die Montage mittels Gewindestangen vorbereitet und ermöglicht eine einfache Platzierung im Technikraum. |
 |
Großflächige Filter Das Gerät ermöglicht den Einsatz unterschiedlicher Filtermedien. In der Standardausführung ist es mit einem Filtervlies der Klasse M5 ausgestattet. |
 |
BY-PASS Ein Kurzschlussstück oder ein integrierter 100% BY-PASS ist verfügbar. |
 |
RECUBOX® kann ohne Isolierung oder mit 30 mm und 50 mm Isolierung bestellt werden. Die Isolierung ist hermetisch zwischen zwei Wänden eingeschlossen. Bei der isolierten Version wird neben dem Dämmstoff eine zusätzliche 5 mm PP-Schicht hinzugefügt, was die Haltbarkeit und Festigkeit des gesamten RECUBOX® erhöht. |
 |
Technische Zeichnung RECUBOX® ERV 360 VENT-READY TOP ohne BY-PASS Klicken Sie auf das Bild zum Vergrößern. |
 |
Technische Zeichnung RECUBOX® ERV 360 VENT-READY TOP mit 100% BY-PASS Klicken Sie auf das Bild zum Vergrößern. |
Anschlussbeispiel RECUBOX® VENT-READY mit REX EC Regelung in einem Einfamilienhaus.
Klicken Sie auf das Diagramm zum Vergrößern.
Die Auswahl der Variante erfolgt während des Bestellvorgangs.

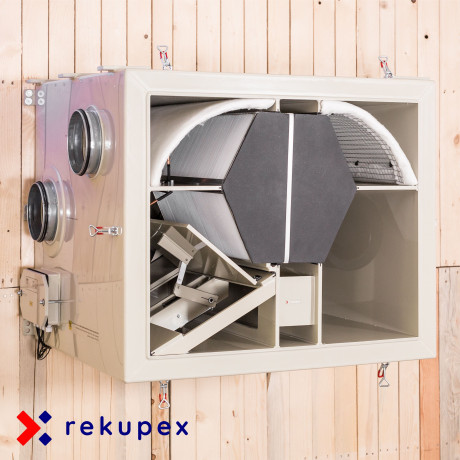

Frontansicht des RECUBOX® bei geöffneter Tür.
Die angegebenen Maße verstehen sich inklusive 50 mm Isolierung und zweiter Gehäuseschicht. Sollten sich die Maße, beispielsweise durch größere Stutzen oder andere technische Anpassungen ändern, werden wir Sie nach der Bestellung informieren.
 |
RECUBOX® TOP – alle 4 Stutzen zeigen nach oben Maße: 843 (A) × 570 (B) × 690 (C) mm – Breite × Höhe × Tiefe Die Zeichnung zeigt den klassischen sowie den spiegelverkehrten Anschluss, der ohne Umbau des Gerätes realisiert werden kann. |
Der RECUBOX® ERV 360 VENT-READY TOP ist auch in zwei Varianten mit 100% BY-PASS erhältlich.
Unten finden Sie Zeichnungen beider Varianten inklusive Maßen. Die Maße sind inklusive 50 mm Isolierung angegeben. Die Ansicht des RECUBOX® erfolgt von oben.
 |
100% BY-PASS Version TOPL – linke Ausführung Frischluft tritt links in den RECUBOX® ein. Maße: 843 (A) × 713 (B) × 699 (C) mm – Breite × Höhe × Tiefe |
 |
100% BY-PASS Version TOPP – rechte Ausführung Frischluft tritt rechts in den RECUBOX® ein. Maße: 843 (A) × 713 (B) × 699 (C) mm – Breite × Höhe × Tiefe |
Die Preise sind Endpreise inklusive integriertem Wärmetauscher, aller Kosten, Steuern und Gebühren.
Technische Daten
Ja, ein Enthalpie Wärmetauscher kann einen Teil der Feuchtigkeit aus der Abluft zurückgewinnen und dadurch die Luftfeuchtigkeit im Innenraum erhöhen.
In der Praxis liegt die Steigerung typischerweise bei 10–15 % während der Heizperiode. Unter idealen Bedingungen kann sie auch 25–30 % erreichen.
Dies bestätigt auch ein realer Test eines unabhängigen Anwenders, der den RECUTECH Enthalpie Wärmetauscher in seiner AEREX Lüftungsanlage installiert und die Luftfeuchtigkeit im Haus langfristig gemessen hat.
Reale Messung der Luftfeuchtigkeit im Haus
Wichtig ist: Ein Enthalpie Wärmetauscher erzeugt keine Feuchtigkeit, sondern führt sie lediglich teilweise zurück. Der Effekt zeigt sich daher schrittweise über mehrere Tage bis Wochen.
