Grundlage für High-Tech-Wärmerückgewinnung.
RECUBOX® HRV 250 VENT-READY TOP ist für die einfache Installation.
Hochwertiger AFL EC-Ventilatoren mit CONSTANT FLOW-System vorbereitet.

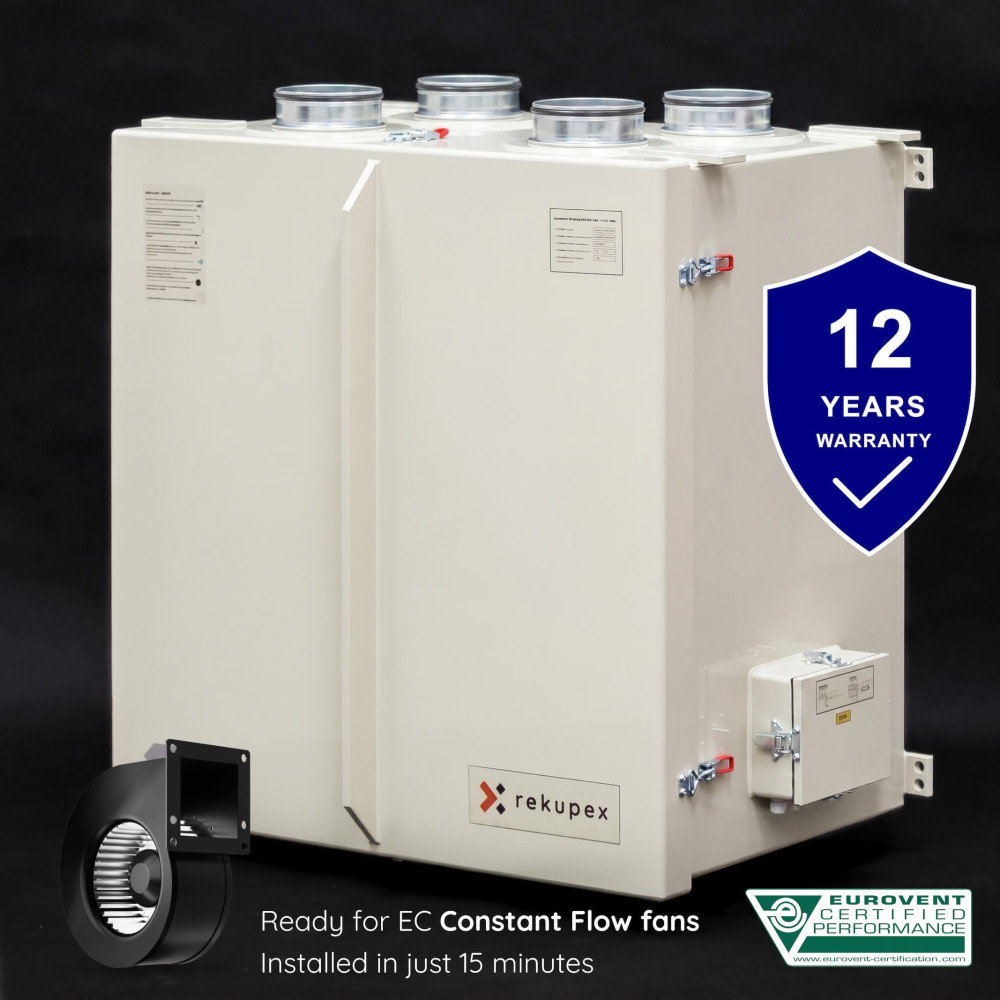

RECUBOX® HRV 250 VENT-READY TOP ist ein kompaktes nicht-enthalpisches Wärmerückgewinnungsgerät, vorbereitet für den Einbau von AFL EC CONSTANT FLOW-Ventilatoren. Die TOP-Ausführung mit allen vier nach oben gerichteten Anschlussstutzen spart Platz und erleichtert den Anschluss der Lüftungsleitungen oberhalb des Geräts. RECUBOX® bietet eine außergewöhnlich robuste, hygienische und variable Grundlage für eine moderne druckausgeglichene Wärmerückgewinnung in Einfamilienhäusern, Wohnungen und kleineren Gewerbeobjekten.
Kundenspezifische Fertigung in der Tschechischen Republik. RECUBOX®-Geräte werden vollständig in der Tschechischen Republik nach den genauen Anforderungen der Kunden gefertigt. Wir verwenden hochwertige Polypropylen-Materialien der SIMONA AG sowie professionelle Heißgas-Schweißtechnik mit Geräten der Leister AG.
 |
 |
 |
Jeder RECUBOX® entsteht als sorgfältig gefertigtes technisches Produkt – mit besonderem Augenmerk auf Präzision, Dichtheit, lange Lebensdauer und die Möglichkeit der Anpassung an die jeweilige Installation.
Hinweis zur Produktabbildung: Die Fotos dienen der Veranschaulichung und müssen nicht exakt die angebotene Variante oder die gewählte RECUBOX®-Konfiguration darstellen. Für die konkrete Ausführung, die Abmessungen und die Anordnung der einzelnen Konstruktionselemente sind die entsprechenden technischen Zeichnungen und Pläne maßgebend.

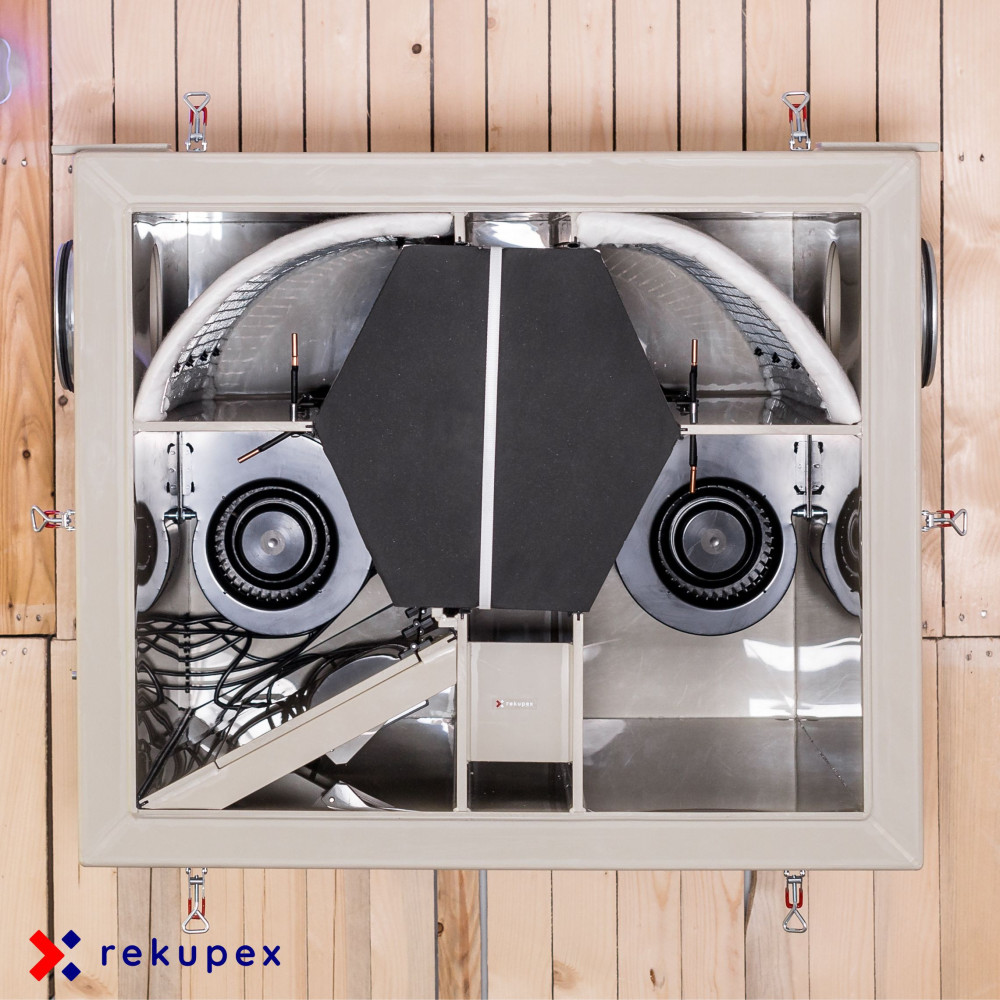

Das Gehäuse ist konstruktiv für den Einbau von AFL EC CONSTANT FLOW-Ventilatoren optimiert, die eine besonders intelligente Lösung für moderne Wärmerückgewinnung darstellen. Dank der integrierten Constant Flow-Funktion reagieren die Ventilatoren automatisch auf Veränderungen des Systemwiderstands und helfen langfristig dabei, einen stabilen Luftvolumenstrom, einen ausgeglichenen Betrieb, geringe Geräuschentwicklung und einen energiesparenden Betrieb aufrechtzuerhalten.
Das Gerät ist mit einem nicht-enthalpischen Gegenstrom-Wärmetauscher mit einem Temperaturwirkungsgrad von bis zu 90 % ausgestattet. Der Wärmetauscher überträgt Wärme zwischen Abluft und Zuluft, wobei beide Luftströme vollständig voneinander getrennt bleiben. Er wurde mit besonderem Augenmerk auf geringe Druckverluste entwickelt, was zu einem leisen, sparsamen und effizienten Betrieb beiträgt.
Leistungsparameter des Systems mit AFL CONSTANT FLOW-Ventilatoren:
RECUBOX® HRV 250 VENT-READY TOP kann mit drei Typen nicht-enthalpischer Gegenstrom-Wärmetauscher ausgestattet werden.
Die einzelnen Varianten unterscheiden sich hinsichtlich Lamellenmaterial, konstruktiver Ausführung und Preis. Dadurch lässt sich RECUBOX® an die konkreten Anforderungen des jeweiligen Projekts anpassen – vom vollständig aus Aluminium gefertigten Wärmetauscher eines tschechischen Herstellers bis hin zu widerstandsfähigen Ausführungen mit HPS-Lamellen.
Die Auswahl des Wärmetauschers erfolgt während des Bestellvorgangs.
.jpg)
| RECUTECH RSK+16-300-25 |
Vollaluminium-Gegenstrom-Wärmetauscher des tschechischen Herstellers RECUTECH Robuster Wärmetauscher mit Aluminiumlamellen und Aluminiumgehäuse. Er bietet eine hohe mechanische Beständigkeit, lange Lebensdauer und eine sehr gute Wärmeleitfähigkeit.
|
| RECUTECH RSF+16-300-H-F-29 |
Gegenstrom-Wärmetauscher mit HPS-Lamellen des tschechischen Herstellers RECUTECH Leichter, hygienischer und korrosionsbeständiger Wärmetauscher mit HPS-Kunststofflamellen. Er eignet sich für übliche Wohn- und Gewerbeanwendungen, bei denen langfristige Stabilität und einfache Wartung im Vordergrund stehen.
|
| ZERN ENGINEERING HU-EX6 366/300 |
Gegenstrom-Wärmetauscher mit HPS-Lamellen und HPS-Gehäuse Die vollständig aus Kunststoff gefertigte Ausführung des Herstellers ZERN ENGINEERING bietet eine hohe Beständigkeit gegen Korrosion und Feuchtigkeit. Der Wärmetauscher ist eine praktische und preislich attraktive Wahl für eine effiziente nicht-enthalpische Wärmerückgewinnung.
|

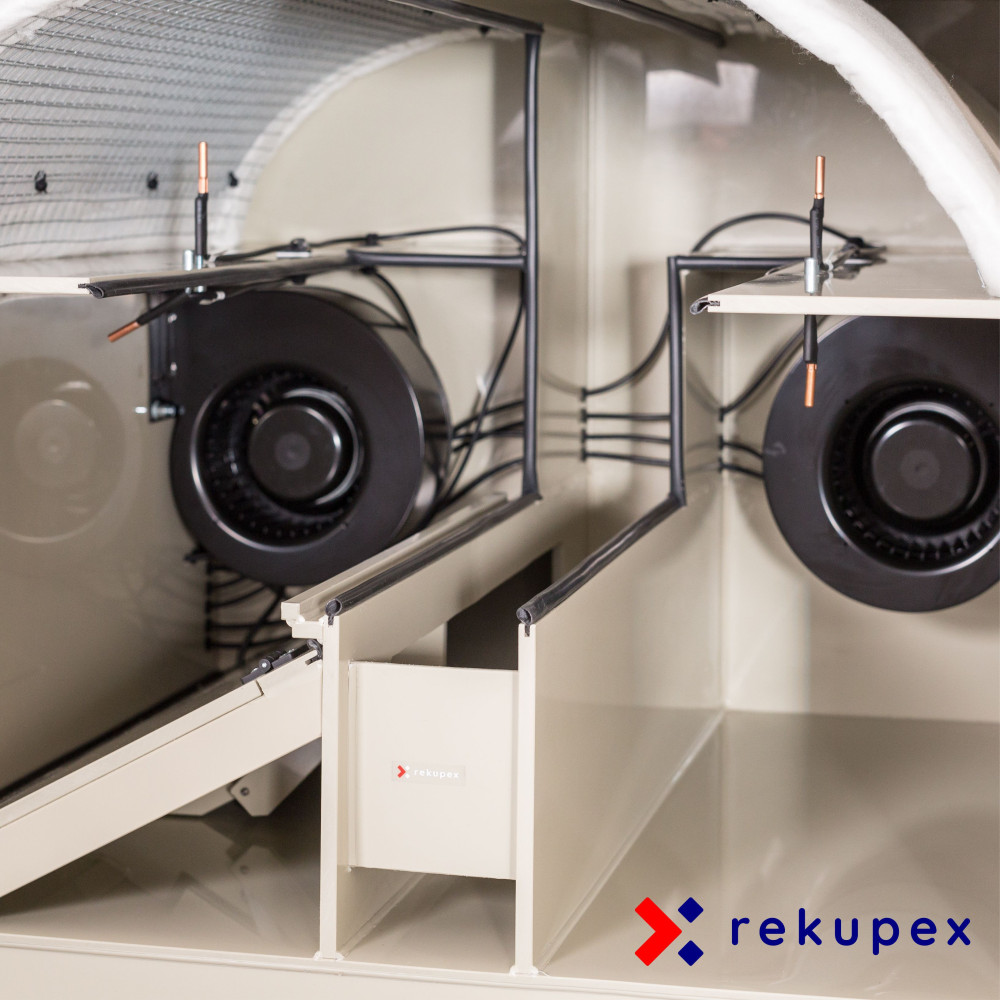

Das Gehäuse ist so vorbereitet, dass die Ventilatoren sehr schnell und ohne aufwendige Änderungen eingebaut werden können. Die Montage der AFL CONSTANT FLOW-Ventilatoren erfolgt durch einfaches Einschieben in die vorbereitete Öffnung und anschließendes Befestigen.
Alle Anschlüsse sowie der Kondensatablauf sind spiegelbildlich ausgeführt, sodass die endgültige Ausrichtung des Geräts erst bei der Installation gewählt werden kann. RECUBOX® kann gleichzeitig auch mit externen Ventilatoren nach eigener Planung betrieben werden.
Die Steuerung der EC-Ventilatoren erfolgt sehr einfach über ein DC 0–10 V-Signal. Das Gerät kann beispielsweise gesteuert werden durch:
Lieferumfang: RECUBOX® HRV 250 VENT-READY TOP wird mit integriertem Wärmetauscher, jedoch ohne Ventilatoren und ohne Steuereinheit geliefert. Ventilatoren und Regelung können separat erworben und einfach vom Benutzer installiert werden.
RECUBOX® ist bereits in der Grundausführung auch für Messung, Verkabelung und eine sichere Elektroinstallation vorbereitet. Dank durchdachter Details lassen sich Sensoren, Kabel und Ventilatoranschlüsse schnell, übersichtlich und technisch sauber installieren.
Das Gerät erleichtert somit nicht nur die eigentliche Installation, sondern auch zukünftige Wartungsarbeiten, Änderungen und Erweiterungen des Systems.
 |
Zeichnung mit Position, Anzahl und Ausführung der Kabeldurchführungen. |
 |

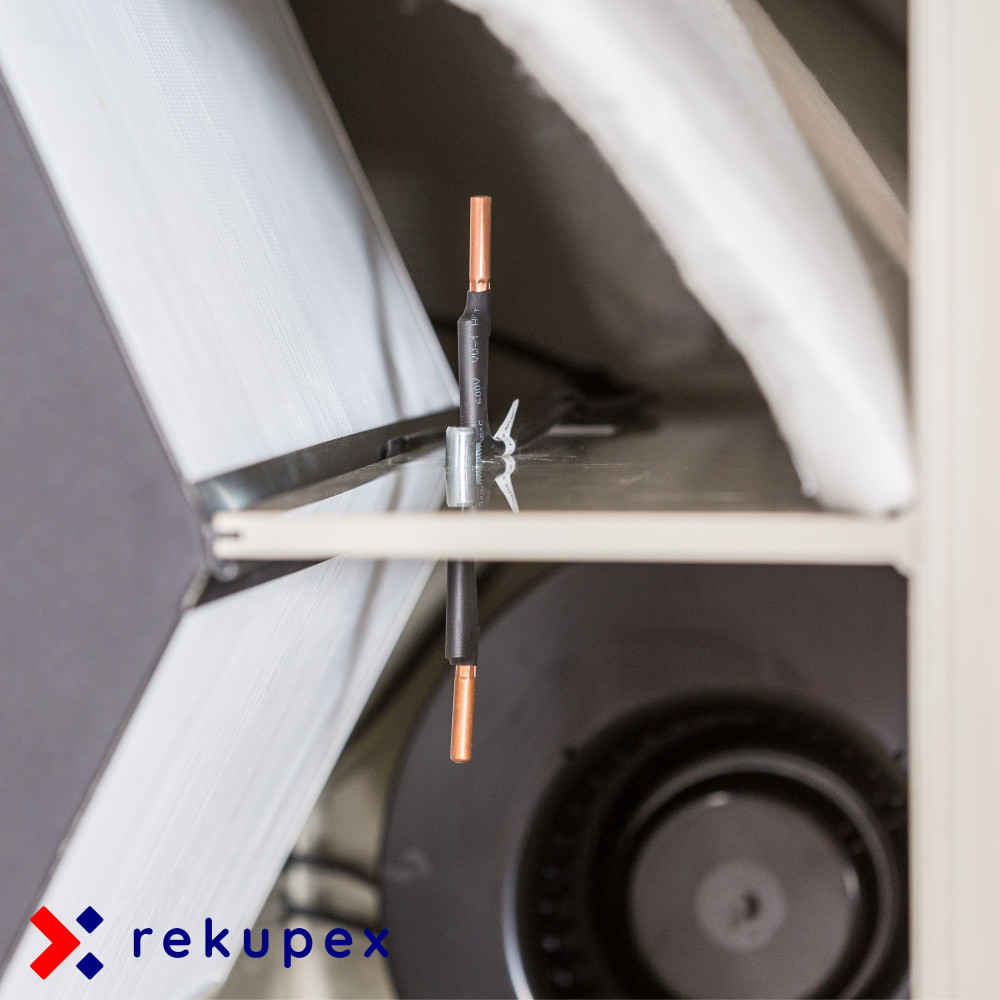

4 Halterungen zur Montage von Sensoren RECUBOX® verfügt über 4 Halterungen zur Montage von Sensoren. Jede Halterung befindet sich in einem der grundlegenden Luftwege: SUP, EHA, ETA und ODA. Dadurch ist das Gerät für eine einfache und übersichtliche Installation von Messelementen genau dort vorbereitet, wo sie für eine korrekte Steuerung und Überwachung des Systems benötigt werden. |
 |
Dichte Gummi-Kabeldurchführungen RECUBOX® verfügt über vorbereitete dichte Gummi-Kabeldurchführungen, die in der Grundausführung verschlossen sind. Die Durchführungen dienen der sicheren und sauberen Kabelführung ohne nachträgliche Eingriffe in die Konstruktion des Geräts, insbesondere für:
|
 |

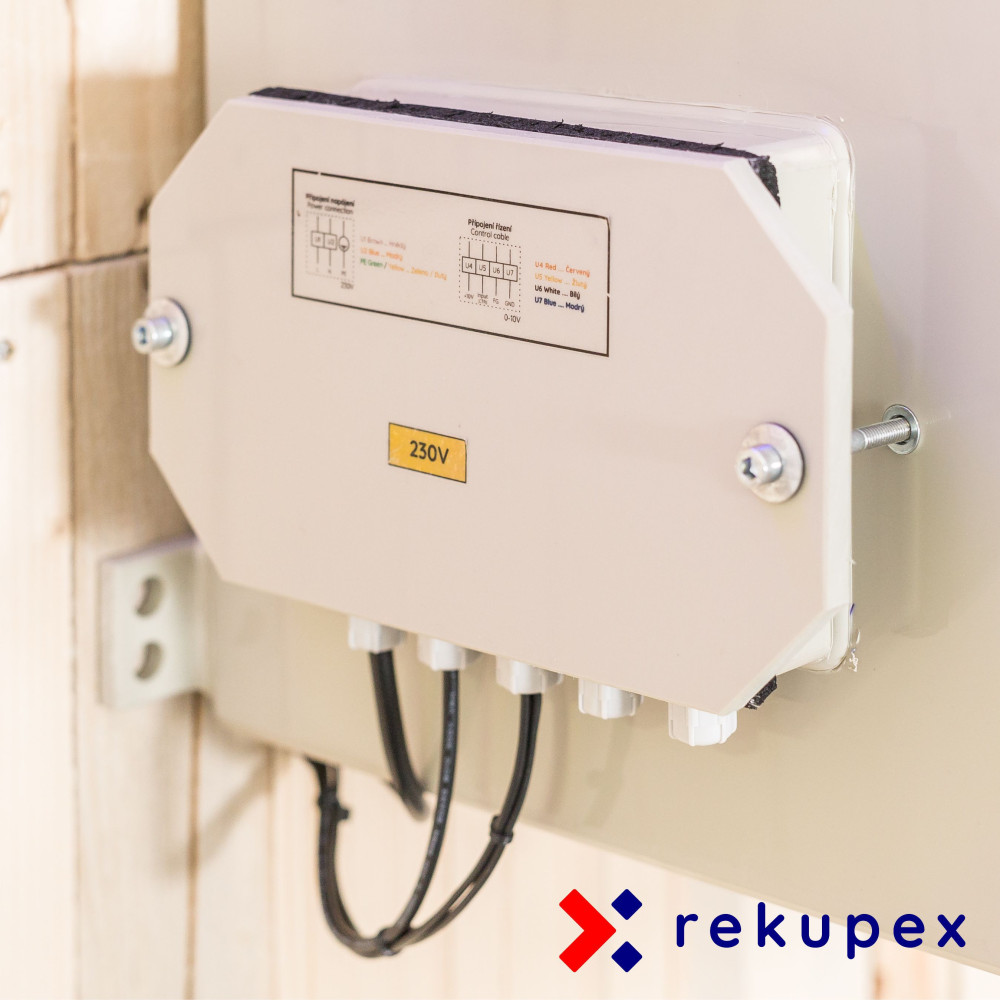

Geräumige Installationsbox für eine sichere Elektroinstallation RECUBOX® ist mit einer ausreichend großen Installationsbox für eine übersichtliche und sichere Elektroinstallation ausgestattet. In diese Box werden sämtliche Leitungen und Kabel über dichte Gummidurchführungen geführt, die das System gegen das Eindringen von Luft und Feuchtigkeit schützen. Von der Installationsbox führen anschließend verschraubte Kabeldurchführungen weiter, die eine hermetisch geschlossene und mechanisch belastbare Kabelführung zu weiteren Teilen des Systems ermöglichen. Das Ergebnis ist eine saubere, professionelle und dauerhaft zuverlässige Elektroinstallationslösung. |
RECUBOX® HRV 250 VENT-READY TOP ist auch in einer Variante mit 100% mechanischem BY-PASS erhältlich. Dieses durchdachte System verschließt gleichzeitig den Frischluftweg durch den Wärmetauscher und öffnet einen großen Bypass-Kanal hinter dem Wärmetauscher.
Der Vorteil besteht darin, dass die Luft auch bei aktiviertem BY-PASS weiterhin über denselben Filter wie im normalen Betrieb über den Wärmetauscher gefiltert wird.

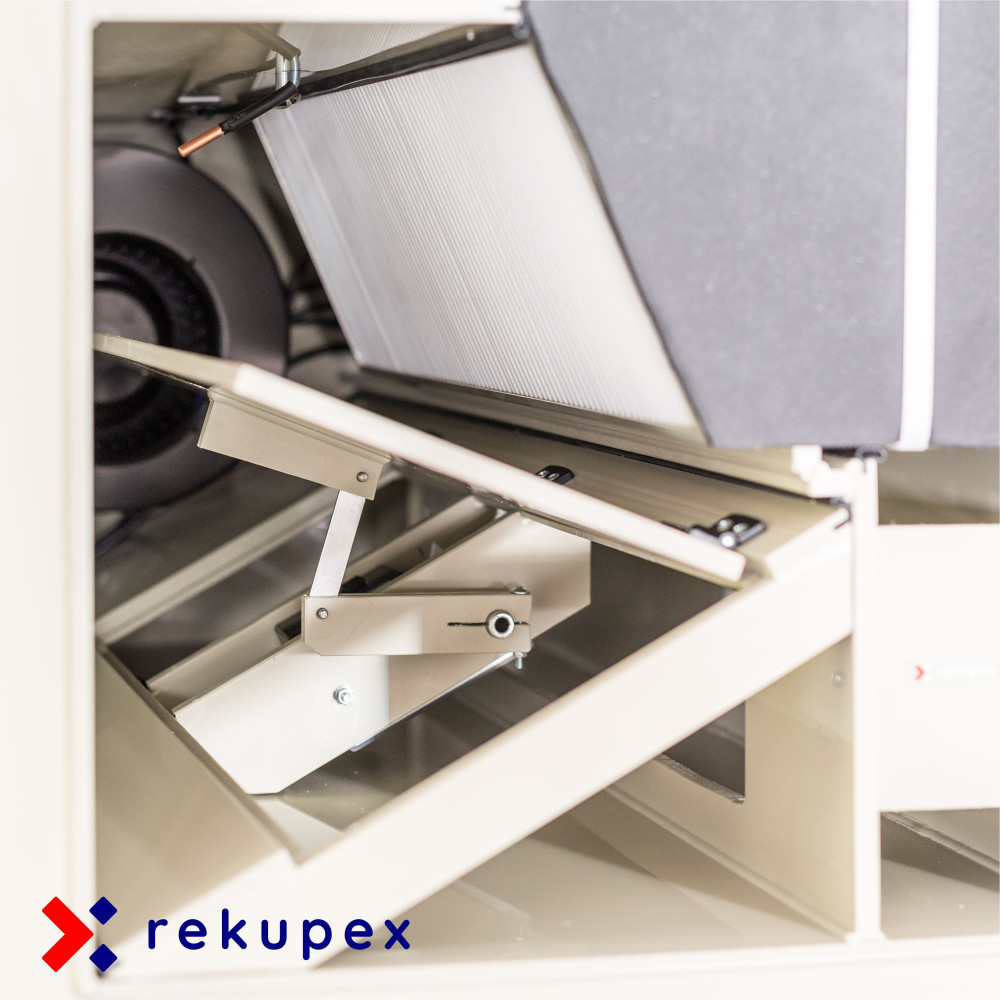

Herausnehmbarer BY-PASS-Mechanismus
Der gesamte Mechanismus kann ebenso wie die übrigen Komponenten mit einem Handgriff vollständig aus dem RECUBOX® herausgenommen werden. Wartung, Kontrolle und Reinigung sind dadurch besonders einfach.
Der Mechanismus ist konstruktiv für die Montage eines beliebigen Stellantriebs mit einem Mindestdrehmoment von 5 Nm vorbereitet. Der Stellantrieb wird auf einer vorbereiteten 10 mm starken Kunststoffplatte befestigt und mit der beiliegenden metrischen Schraube gegen Verdrehen gesichert. Erforderlich ist die Kompatibilität mit einer Welle mit 14 mm Durchmesser.
Die Dichtheit des Gehäuses ist entscheidend für eine effiziente Wärmerückgewinnung. RECUBOX® ist mit massiven verstellbaren Spannverschlüssen ausgestattet, mit denen sich der Anpressdruck des Deckels auf die Dichtung präzise einstellen lässt. Dadurch wird das Ansaugen von Falschluft verhindert und das Gerät kann mit maximal möglicher Effizienz arbeiten.
Dank ihrer robusten Konstruktion, hohen Qualität und hygienischen Unbedenklichkeit werden unsere RECUBOX®-Geräte in zahlreichen Projekten der ČVUT eingesetzt, darunter auch im einzigartigen System S.A.W.E.R., das vom UCEEB zur Gewinnung von Trinkwasser aus der Luft entwickelt wird.
Auf die Dichtheit der Gehäuse der RECUBOX®-Geräte gewähren wir eine überdurchschnittliche Garantie von 12 Jahren.
Das Gehäuse besteht aus hochwertigem Polypropylen und wird mittels Heißgas-Schweißtechnik verbunden. Dadurch entstehen homogene, feste und langfristig stabile Verbindungen ohne Risiko einer Materialalterung der Verbindungsstellen.
Im Gegensatz zu Konstruktionen mit geklebten Verbindungen, Dichtbändern oder Kombinationen verschiedener Materialien behält RECUBOX® seine Luftdichtheit und mechanische Beständigkeit auch nach vielen Betriebsjahren.
RECUBOX® HRV 250 VENT-READY TOP ist nicht nur ein für Ventilatoren vorbereitetes Gehäuse. Es ist eine durchdachte Grundlage für eine besonders komfortable, stabile und technisch fortschrittliche Wärmerückgewinnung. Gerade bei der Ausstattung mit AFL EC CONSTANT FLOW-Ventilatoren zeigt sich die tatsächliche Stärke des gesamten VENT-READY-Konzepts.
Der wichtigste Vorteil der CONSTANT FLOW-Technologie:

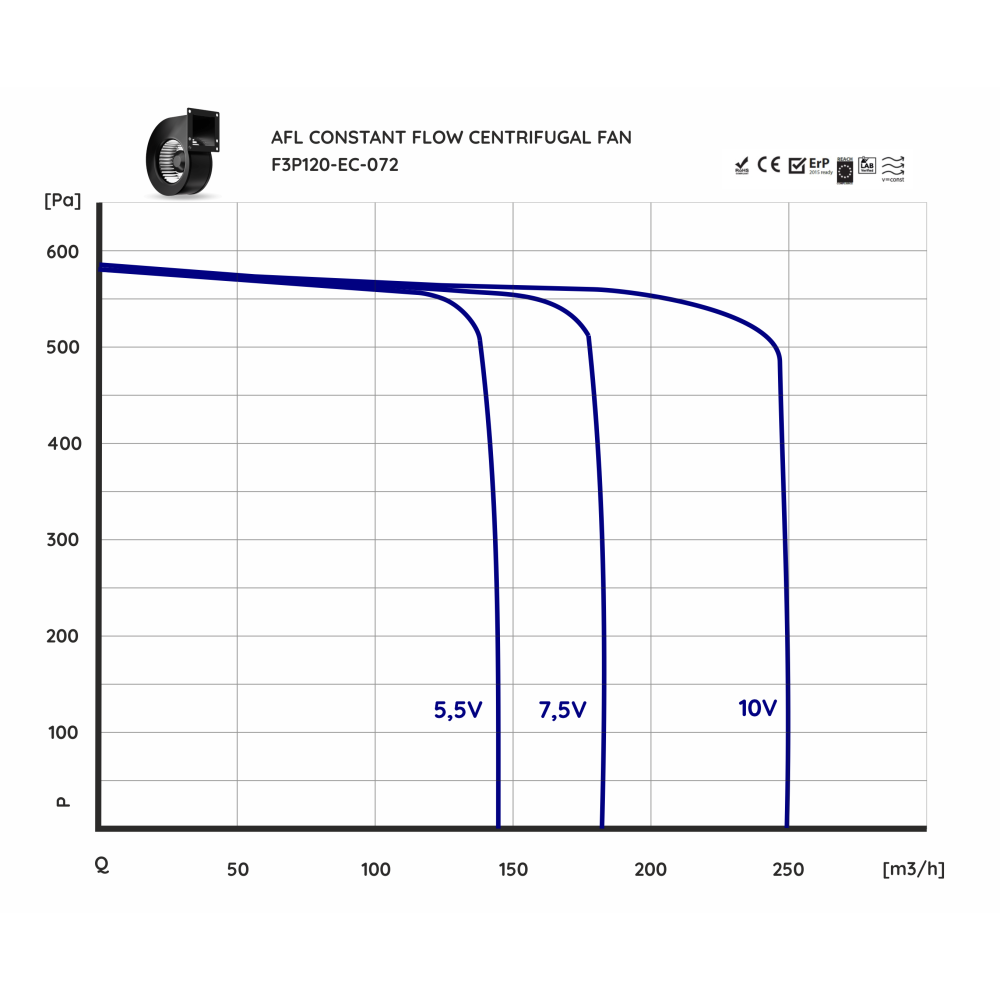

AFL-Ventilatoren halten automatisch einen konstanten Luftvolumenstrom aufrecht, selbst wenn sich die Druckverluste im System verändern. Das bedeutet, dass das Gerät auch dann stabil arbeitet, wenn die Filter nach und nach verschmutzen, sich die Betriebsbedingungen ändern oder der Widerstand im Lüftungssystem schwankt.
Dies ist ein großer Vorteil gegenüber herkömmlichen Ventilatoren, bei denen das System aufwendig abgeglichen werden muss und bei jeder Änderung des Widerstands die Leistung sinken oder der Gleichdruckbetrieb beeinträchtigt werden kann. Mit AFL CONSTANT FLOW-Ventilatoren erhalten Sie einen deutlich stabileren Betrieb, einen zuverlässigeren Luftaustausch und höheren Komfort ohne unnötige Eingriffe in die Einstellungen.
| Konstanter Luftvolumenstrom | Die Ventilatoren gleichen Veränderungen des Systemwiderstands automatisch aus und halten die eingestellte Leistung ohne ständiges Nachregeln. |
| Automatischer Gleichdruckbetrieb |
Der Gleichdruckbetrieb ist beim VENT-READY-System mit AFL CONSTANT FLOW-Ventilatoren besonders einfach. Beide Ventilatoren können an dasselbe Steuersignal einer beliebigen geeigneten Regelung angeschlossen werden. Wenn beide Ventilatoren denselben Wert des Steuersignals erhalten, halten sie automatisch denselben Luftvolumenstrom aufrecht. Dies gilt auch dann, wenn jeder Ventilator einen unterschiedlichen Widerstand in den Leitungen oder Filtern überwinden muss. |
| Geringere Geräuschentwicklung | Bei geringerem Widerstand reduziert der Ventilator automatisch seine Drehzahl, sodass das System leiser und ruhiger arbeiten kann. |
| Geringerer Energieverbrauch | Wenn keine hohe Leistung erforderlich ist, verbraucht der Ventilator nicht unnötig Energie. Das Ergebnis ist ein sparsamerer Betrieb. |
| Volle Regelbarkeit | Die Constant Flow-Funktion arbeitet über den gesamten Regelbereich, sodass die Leistung des Geräts einfach an den aktuellen Bedarf des Gebäudes angepasst werden kann. |
Praktisches Ergebnis für den Benutzer:
Wenn Sie sich für RECUBOX® HRV 250 VENT-READY TOP entscheiden und das Gerät mit AFL EC CONSTANT FLOW-Ventilatoren ausstatten, erhalten Sie eine besonders intelligente Kombination: ein außergewöhnlich robustes, hygienisches und wartungsfreundliches RECUBOX®-Gerät zusammen mit Ventilatoren, die den stabilen Luftvolumenstrom selbstständig überwachen und aufrechterhalten. Das Ergebnis ist eine moderne Wärmerückgewinnung mit hohem Komfort, geringer Geräuschentwicklung und ohne unnötig aufwendigen Systemabgleich.
Sehen Sie, warum AFL CONSTANT FLOW-Ventilatoren für RECUBOX® VENT-READY so außergewöhnlich sind.
Im Video sehen Sie das Funktionsprinzip, dank dessen die Ventilatoren automatisch auf Änderungen des Systemwiderstands reagieren und langfristig zu einer stabilen Leistung der Wärmerückgewinnung beitragen.
VENT-READY entfaltet seinen wirklichen Vorteil gerade mit AFL CONSTANT FLOW. Es geht nicht nur um mechanische Kompatibilität, sondern um ein funktionelles Gesamtsystem, das einen stabileren Luftvolumenstrom, leiseren Betrieb, geringeren Energieverbrauch und einen einfacheren Weg zu einer professionell funktionierenden druckausgeglichenen Wärmerückgewinnung bietet.
 |
Einfaches Herausnehmen des Wärmetauschers Der Wärmetauscher kann mit einem Handgriff schnell und einfach aus dem RECUBOX®-Gerät herausgenommen werden. |
 |
Maximale Hygiene Der nicht-enthalpische Wärmetauscher kann einfach herausgenommen, gründlich mit Wasser gespült und anschließend wieder eingesetzt werden. Der Innenraum des Geräts bleibt für die regelmäßige Reinigung gut zugänglich. RECUTECH-Wärmetauscher verfügen über ein Hygienezertifikat des ILH Berlin. |
 |
Mechanische Abdichtung ohne Klebstoffe Der Wärmetauscher wird mit einer in einer Nut sitzenden Dichtung abgedichtet – ohne Klebstoffe oder aufgeklebte Dichtbänder. Die Dichtung kann bei Bedarf einfach ausgetauscht werden. |
 |
Ohne Schrauben, Nieten und Klebstoffe RECUBOX® wird aus einem einzigen Materialtyp mittels Heißgas-Schweißtechnik gefertigt. Das Ergebnis sind dichte und langfristig stabile Verbindungen ohne altersbedingte Degradation. |
 |
Große Auswahl an Größen Die VENT-READY-Serie ist in mehreren Leistungsvarianten erhältlich. Auf Wunsch können auch größere Ausführungen für höhere Luftvolumenströme gefertigt werden. |
 |
Kompatibilität mit RECUTECH-Wärmetauschern und weiteren Typen Die Geräte sind für hochwertige RECUTECH-Wärmetauscher mit EUROVENT-Zertifizierung sowie für weitere kompatible Wärmetauscher entsprechend der jeweiligen Konfiguration ausgelegt. |
 |
Gleichdruckbetrieb Bei Verwendung von AFL CONSTANT FLOW-Ventilatoren lässt sich sehr einfach ein stabiler und druckausgeglichener Betrieb des gesamten Wärmerückgewinnungssystems erreichen. |
 |
Möglichkeit zur Installation eines Ionisators Das Gerät kann beispielsweise mit einem MALAPA IN03-Ionisator ergänzt werden. |
 |
Maximale Variabilität Die Position der Ein- und Auslassstutzen kann in einer großen Anzahl von Varianten an die jeweilige Installation angepasst werden. |
 |
Spiegelbildliche Ausführung Das Gerät kann bei der Installation sowohl in linker als auch in rechter Ausrichtung angeschlossen werden. Der Kondensatablauf ist über einen 1/2"-Anschluss an zwei Positionen möglich. |
 |
Einfache Installation Das Gerät ist für die Montage mit Gewindestangen vorbereitet und ermöglicht eine einfache Installation im Technikraum. |
 |
Großflächige Filter Das Gerät ermöglicht die Verwendung verschiedener Filtermedien. In der Grundausführung ist es mit einem Filtermedium der Klasse M5 ausgestattet. |
 |
BY-PASS Ein Bypass-Einsatz oder ein integrierter 100% BY-PASS ist erhältlich. |
 |
RECUBOX® kann ohne Isolierung oder mit einer Isolierung von 30 mm bzw. 50 mm bestellt werden. Die Isolierung ist hermetisch zwischen zwei Gehäuseschichten eingeschlossen. Bei der isolierten Ausführung kommt zusätzlich zum Dämmmaterial ein weiterer 5 mm starker PP-Mantel hinzu, der die Widerstandsfähigkeit und Stabilität des gesamten RECUBOX® erhöht. |
Beispiel für den Anschluss von RECUBOX® VENT-READY mit REX EC-Regelung in einem Einfamilienhaus.
Klicken Sie auf das Schema, um es zu vergrößern.
Die Abmessungen und die konstruktive Ausführung der jeweiligen Variante sind in der entsprechenden technischen Zeichnung angegeben.
Die endgültigen Abmessungen können vom gewählten Durchmesser der Anschlussstutzen, der Dicke der Isolierung und der Ausführung mit 100% BY-PASS abhängen. Sollte die gewählte Konfiguration eine konstruktive Anpassung erfordern, werden wir Sie vor Produktionsbeginn kontaktieren.
 |
Technische Zeichnung RECUBOX® HRV 250 VENT-READY TOP ohne BY-PASS Klicken Sie auf das Bild, um es zu vergrößern. Standardausführung mit allen vier nach oben gerichteten Anschlussstutzen. |
 |
Technische Zeichnung RECUBOX® HRV 250 VENT-READY TOP mit 100% BY-PASS Klicken Sie auf das Bild, um es zu vergrößern. Ausführung mit integriertem 100% mechanischem BY-PASS. |
Die Auswahl der Variante erfolgt während des Bestellvorgangs.

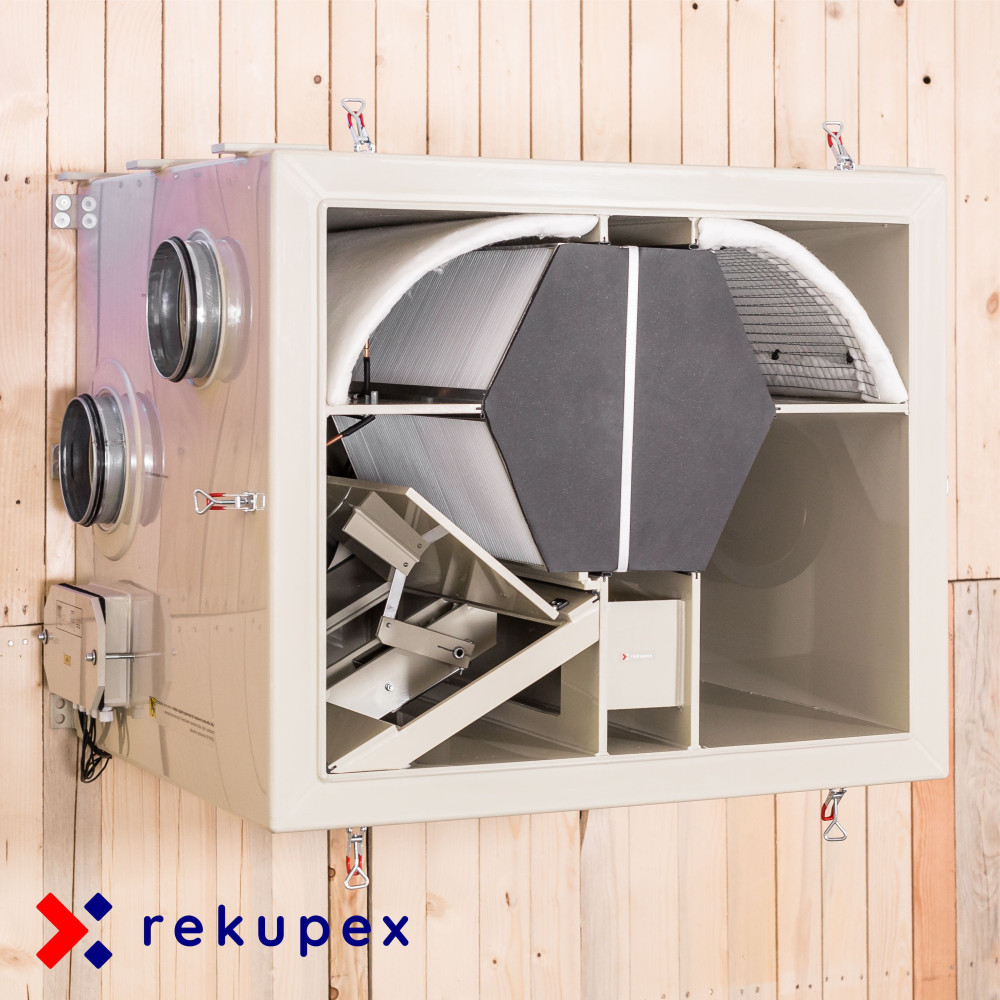

Vorderansicht des RECUBOX® bei geöffneter Wartungstür.
Die angegebenen Abmessungen beinhalten eine 50-mm-Isolierung und den zweiten Mantel. Sollten sich die Abmessungen beispielsweise durch größere Anschlussstutzen oder eine andere technische Anpassung ändern, werden wir Sie nach der Bestellung informieren.
 |
RECUBOX® TOP – alle 4 Stutzen zeigen nach oben Abmessungen: 743 (A) × 570 (B) × 590 (C) mm – Breite × Höhe × Tiefe Die Zeichnung zeigt sowohl die klassische als auch die spiegelbildliche Anschlussvariante, die ohne Umbau des Geräts realisiert werden kann. |
RECUBOX® HRV 360 VENT-READY TOP ist auch in zwei Varianten mit 100% BY-PASS erhältlich.
Nachfolgend finden Sie Zeichnungen beider Varianten einschließlich der Abmessungen. Die angegebenen Abmessungen beinhalten eine 50-mm-Isolierung. RECUBOX® ist in der Draufsicht dargestellt.
 |
100% BY-PASS-Version TOPL – linke Ausführung Die Frischluft tritt links in den RECUBOX® ein. Abmessungen: 843 (A) × 713 (B) × 599 (C) mm – Breite × Höhe × Tiefe |
 |
100% BY-PASS-Version TOPP – rechte Ausführung Die Frischluft tritt rechts in den RECUBOX® ein. Abmessungen: 843 (A) × 713 (B) × 599 (C) mm – Breite × Höhe × Tiefe |
Die Preise sind Endpreise einschließlich integriertem Wärmetauscher sowie sämtlicher Kosten, Steuern und Gebühren.
Technische Daten
Ja, ein Enthalpie Wärmetauscher kann einen Teil der Feuchtigkeit aus der Abluft zurückgewinnen und dadurch die Luftfeuchtigkeit im Innenraum erhöhen.
In der Praxis liegt die Steigerung typischerweise bei 10–15 % während der Heizperiode. Unter idealen Bedingungen kann sie auch 25–30 % erreichen.
Dies bestätigt auch ein realer Test eines unabhängigen Anwenders, der den RECUTECH Enthalpie Wärmetauscher in seiner AEREX Lüftungsanlage installiert und die Luftfeuchtigkeit im Haus langfristig gemessen hat.
Reale Messung der Luftfeuchtigkeit im Haus
Wichtig ist: Ein Enthalpie Wärmetauscher erzeugt keine Feuchtigkeit, sondern führt sie lediglich teilweise zurück. Der Effekt zeigt sich daher schrittweise über mehrere Tage bis Wochen.
