Wir bieten eine große Auswahl an Enthalpiewärmetauschern für die meisten Wärmerückgewinnungseinheiten an.
Falls Sie nicht das passende Modell finden, zögern Sie nicht, uns zu kontaktieren – wir helfen Ihnen gerne weiter!

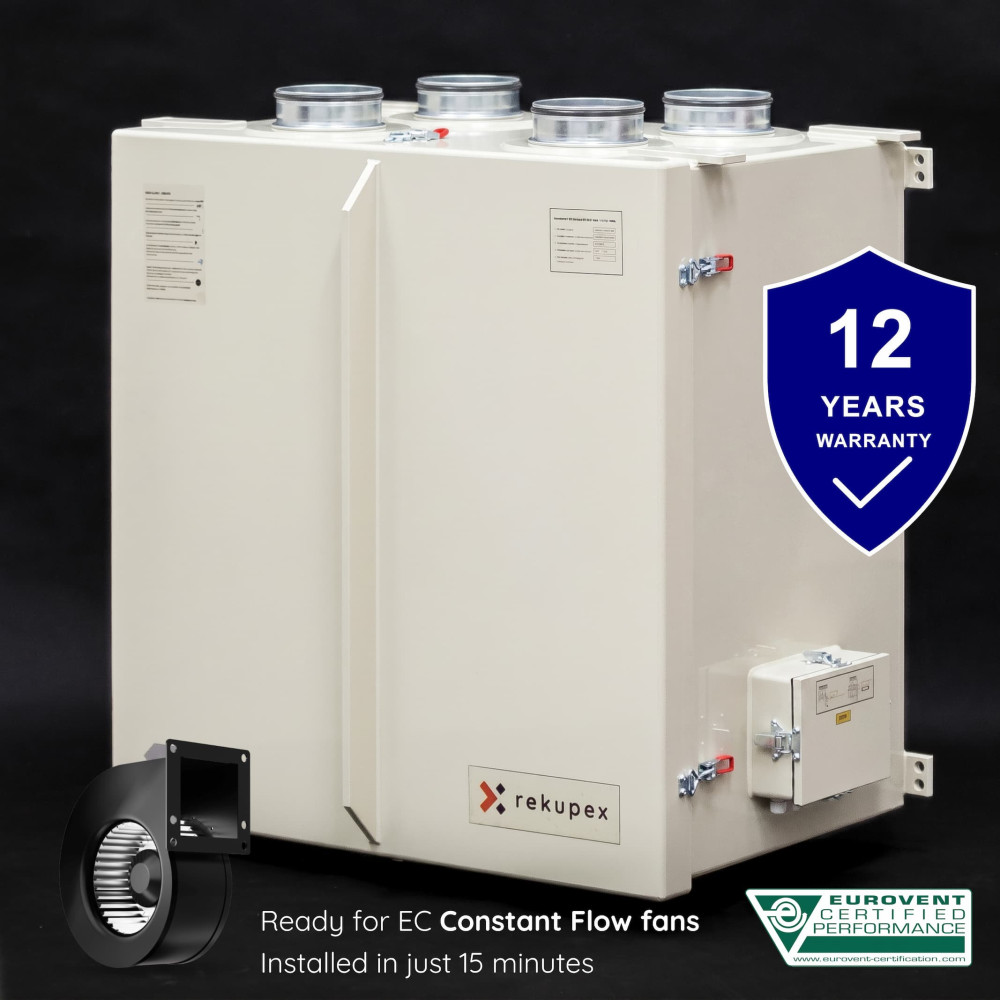

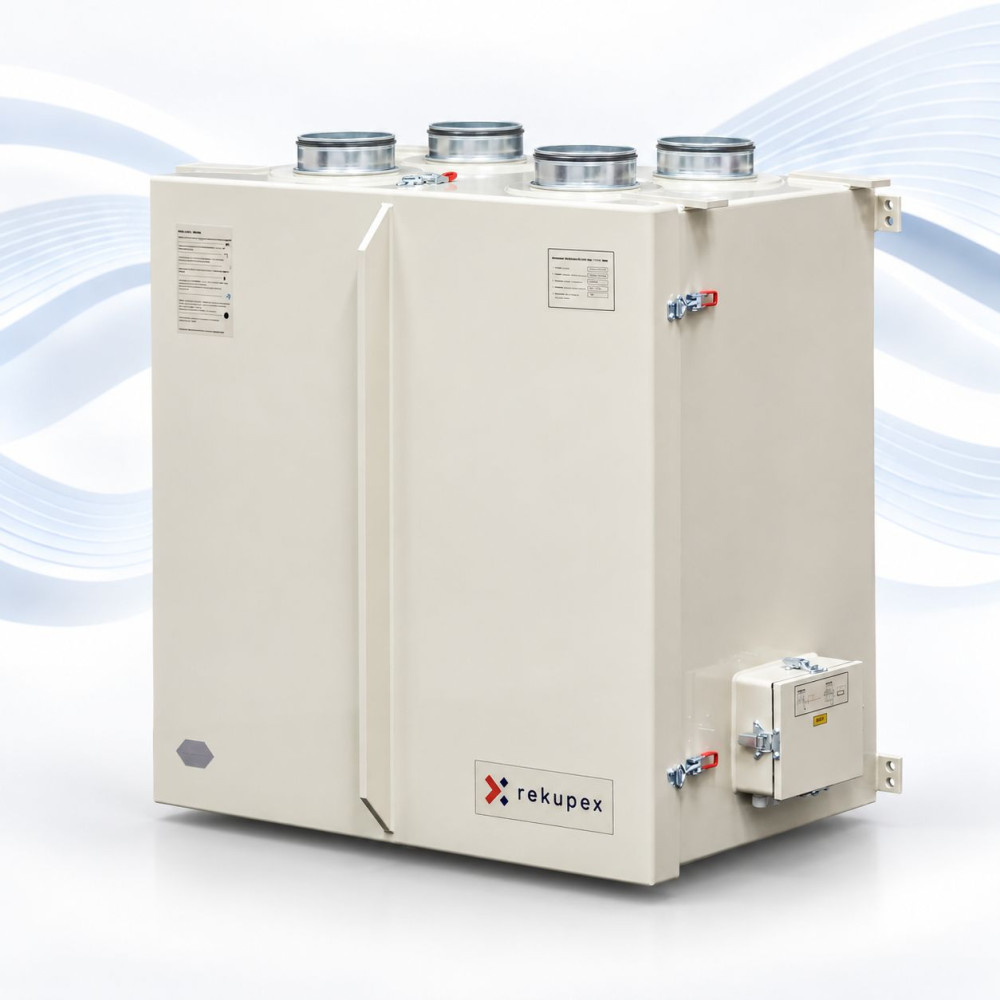

Die Basis für High-Tech-Wärmerückgewinnung. RECUBOX® HRV 360 VENT-READY TOP ist vorbereitet für die einfache Installation von Premium-AFL-EC-Ventilatoren mit CONSTANT FLOW-System.
RECUBOX® HRV 360 VENT-READY TOP ist ein kompaktes Nicht-Enthalpie-Wärmerückgewinnungsgerät, vorbereitet für die Bestückung mit AFL EC CONSTANT FLOW Ventilatoren. Die TOP-Ausführung mit allen vier nach oben gerichteten Anschlussstutzen spart Platz und erleichtert den Anschluss der Lüftungsrohre oberhalb des Geräts. RECUBOX® stellt eine außergewöhnlich langlebige, hygienische und variable Basis für die moderne Druckausgeglichene Lüftung mit Wärmerückgewinnung in Einfamilienhäusern, Wohnungen und kleineren Gewerbeobjekten dar.
Auftragsfertigung in der Tschechischen Republik. Wir fertigen RECUBOXY® komplett in Tschechien nach den genauen Anforderungen der Kunden. Wir verwenden hochwertige Polypropylen-Materialien der Firma SIMONA AG und professionelle Heißgasschweißtechnik auf Geräten von Leister AG.
 |
 |
 |
Jeder RECUBOX® entsteht als ehrlich verarbeitetes technisches Produkt – mit Schwerpunkt auf Präzision, Dichtheit, lange Lebensdauer und Anpassungsfähigkeit an die jeweilige Installation.
Das Gehäuse ist konstruktiv für die Bestückung mit AFL EC CONSTANT FLOW Ventilatoren optimiert, die eine außergewöhnlich intelligente Lösung für die moderne Wärmerückgewinnung darstellen. Dank der integrierten Constant-Flow-Funktion reagieren die Ventilatoren automatisch auf Änderungen des Systemwiderstands und helfen langfristig, einen stabilen Luftstrom, Druckausgleich, geringe Geräuschentwicklung und einen sparsamen Betrieb aufrechtzuerhalten.
Das Gerät ist mit einem Gegenstrom-Nicht-Enthalpie-Wärmetauscher mit einem Temperaturwirkungsgrad von bis zu 90 % ausgestattet. Der Wärmetauscher überträgt Wärme zwischen der Ab- und Zuluft, wobei beide Luftströme vollständig voneinander getrennt bleiben. Er ist mit dem Schwerpunkt auf geringe Druckverluste konzipiert, was zu einem leisen, sparsamen und effizienten Betrieb beiträgt.
Leistungsparameter des Systems mit AFL CONSTANT FLOW Ventilatoren:
RECUBOX® HRV 360 VENT-READY TOP kann mit drei Typen von Nicht-Enthalpie-Gegenstromtauschern ausgestattet werden.
Die einzelnen Varianten unterscheiden sich im Lamellenmaterial, der Konstruktion und dem Preis. Dadurch kann RECUBOX® an spezifische Projektanforderungen angepasst werden – vom Ganzaluminiumtauscher eines tschechischen Herstellers bis hin zu langlebigen Ausführungen mit HPS-Lamellen.
Die Auswahl des Tauschers erfolgt während des Bestellvorgangs.
.jpg)
| RECUTECH RSK+16-400-25 |
Ganzaluminium-Gegenstromtauscher des tschechischen Herstellers RECUTECH Robuster Tauscher mit Aluminiumlamellen und Aluminiumgehäuse. Bietet hohe mechanische Beständigkeit, lange Lebensdauer und sehr gute Wärmeleitfähigkeit.
|
| RECUTECH RSF+16-400-H-F-29 |
Gegenstromtauscher mit HPS-Lamellen des tschechischen Herstellers RECUTECH Leichter, hygienischer und korrosionsbeständiger Tauscher mit Kunststoff-HPS-Lamellen. Geeignet für Standard-Wohn- und Gewerbeanwendungen, bei denen Wert auf langfristige Stabilität und einfache Wartung gelegt wird.
|
| ZERN ENGINEERING HU-EX6 366/400 |
Gegenstromtauscher mit HPS-Lamellen und HPS-Gehäuse Vollständig aus Kunststoff gefertigte Ausführung des Herstellers ZERN ENGINEERING bietet hohe Beständigkeit gegen Korrosion und Feuchtigkeit. Der Tauscher ist eine praktische und preiswerte Wahl für eine effiziente Nicht-Enthalpie-Wärmerückgewinnung.
|

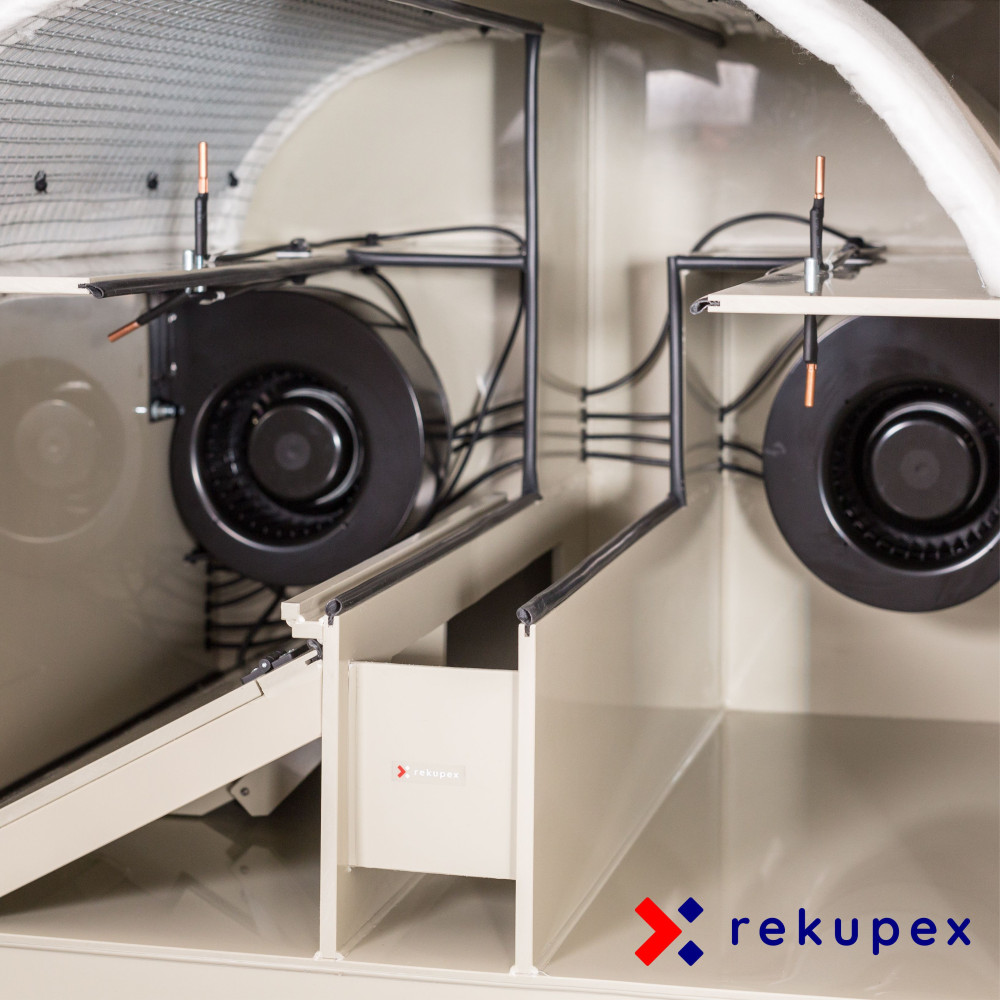

Das Gehäuse ist so vorbereitet, dass die Ventilatoren sehr schnell und ohne komplizierte Anpassungen eingesetzt werden können. Die Montage der AFL CONSTANT FLOW Ventilatoren erfolgt durch einfaches Einschieben in die vorbereitete Öffnung und Befestigen.
Alle Anschlüsse und der Kondensatablauf sind symmetrisch (spiegelbildlich) ausgeführt, sodass Sie die endgültige Ausrichtung des Geräts erst bei der eigentlichen Installation wählen. RECUBOX® kann auch mit externen Ventilatoren nach eigenem Entwurf betrieben werden.
Die Steuerung der EC-Ventilatoren ist mittels eines DC 0–10 V Signals sehr einfach. Das Gerät kann beispielsweise gesteuert werden über:
Lieferumfang: RECUBOX® HRV 360 VENT-READY TOP wird mit integriertem Wärmetauscher, jedoch ohne Ventilatoren und ohne Steuereinheit geliefert. Ventilatoren und Steuerung können separat erworben und einfach vom Benutzer installiert werden.
In der Grundausführung ist RECUBOX® auch im Hinblick auf Messung, Verkabelung und sichere Elektroinstallation vorbereitet. Dank durchdachter Details ist die Montage von Sensoren, das Verlegen von Kabeln und das Anschließen von Ventilatoren schnell, übersichtlich und technisch sauber.
Das Gerät erleichtert somit nicht nur die Installation selbst, sondern auch zukünftige Wartungen, Anpassungen und Systemerweiterungen.
 |
Zeichnung der Position, Anzahl und Ausführung der Kabeldurchführungen. |
 |

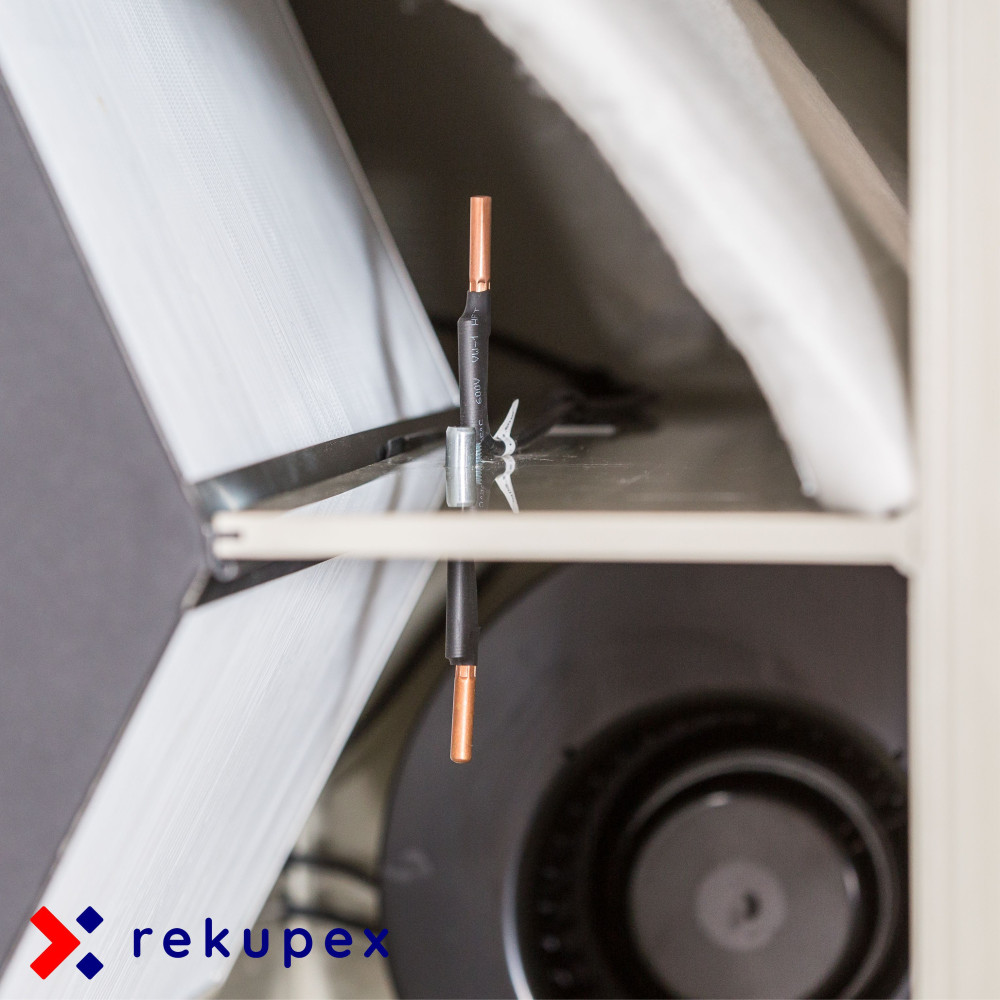

4 Halterungen für die Sensormontage RECUBOX® enthält 4 Halterungen für die Montage von Sensoren. Jede Halterung befindet sich in einem der Hauptluftwege: SUP, EHA, ETA und ODA. Dadurch ist das Gerät für eine einfache und übersichtliche Installation von Messelementen genau dort bereit, wo sie für eine ordnungsgemäße Steuerung und Überwachung des Systems benötigt werden. |
 |
Dichte Gummi-Kabeldurchführungen RECUBOX® verfügt über vorbereitete dichte Gummi-Kabeldurchführungen, die in der Grundausführung verschlossen sind. Die Durchführungen sind für eine sichere und saubere Kabelführung ohne zusätzliche Eingriffe in die Gerätekonstruktion bestimmt, insbesondere für:
|
 |

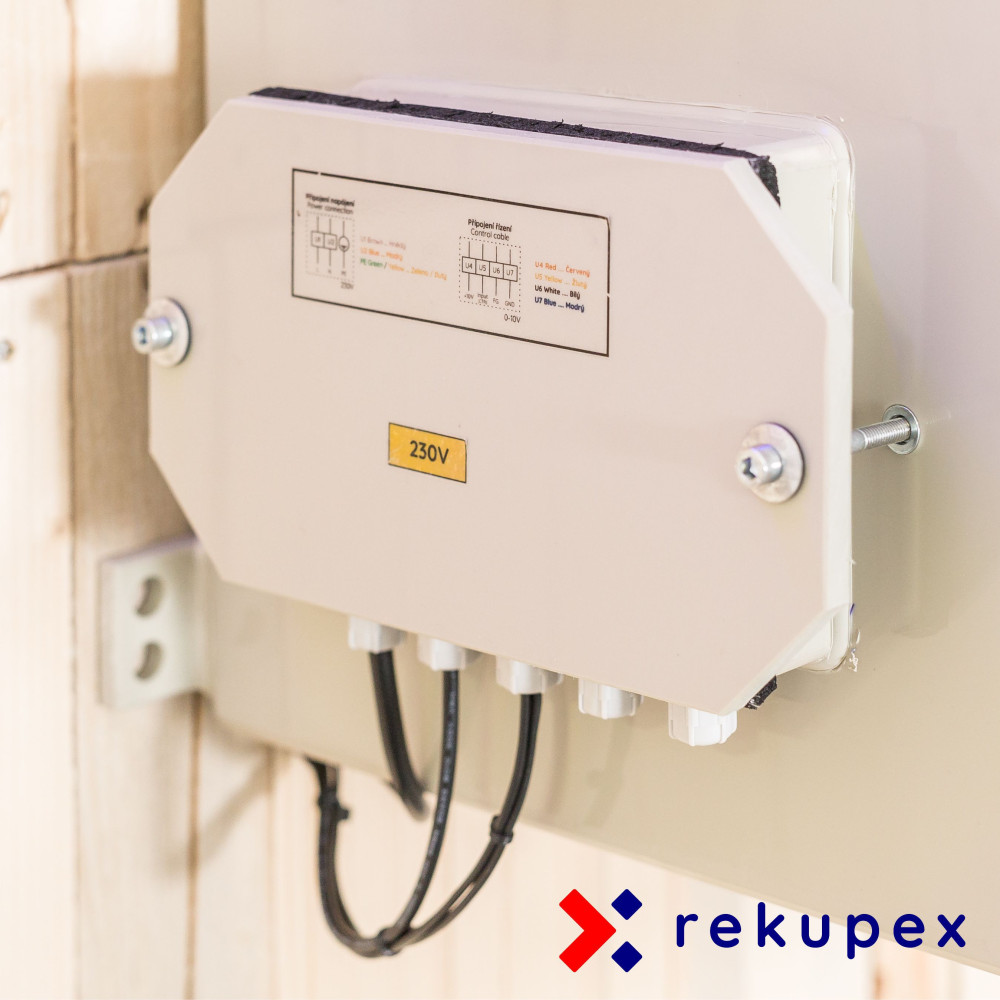

Geräumige Installationsdose für sichere Elektroinstallation RECUBOX® ist mit einer ausreichend großen Installationsdose für eine übersichtliche und sichere Elektroinstallation ausgestattet. Alle Adern und Kabel werden durch dichte Gummidurchführungen in diese Dose geführt, die das System vor dem Eindringen von Luft und Feuchtigkeit schützen. Aus der Installationsdose führen zudem Verschraubungen heraus, die eine hermetisch dichte und mechanisch beständige Kabelführung zu anderen Systemteilen ermöglichen. Das Ergebnis ist eine saubere, professionelle und langfristig zuverlässige Verkabelungslösung. |

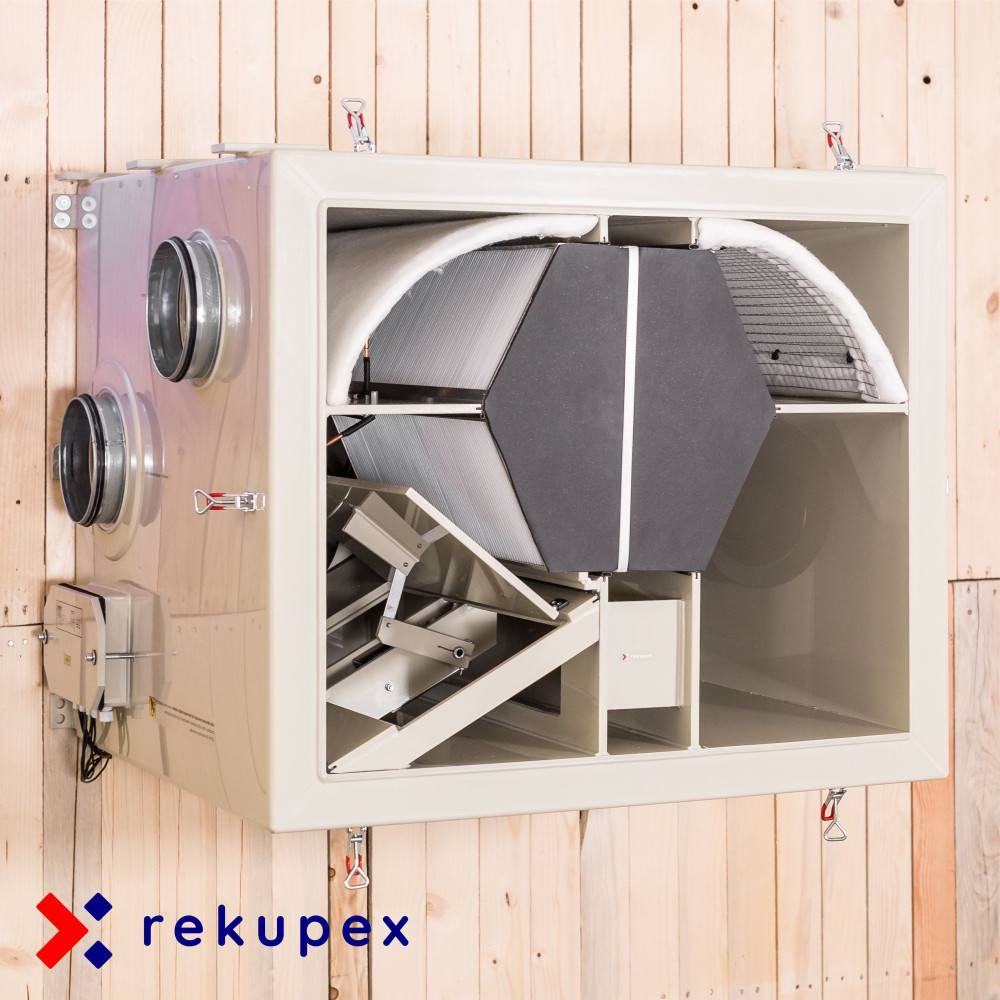

RECUBOX® HRV 360 VENT-READY TOP ist auch in einer Variante mit einem 100% mechanischen BY-PASS erhältlich. Dieses durchdachte System schließt im Handumdrehen den Durchgang von Frischluft durch den Wärmetauscher und öffnet gleichzeitig einen großen Bypass-Kanal hinter dem Tauscher.
Der Vorteil besteht darin, dass die Luft auch bei aktivem BY-PASS durch denselben Filter gefiltert wird wie im Normalbetrieb durch den Tauscher.

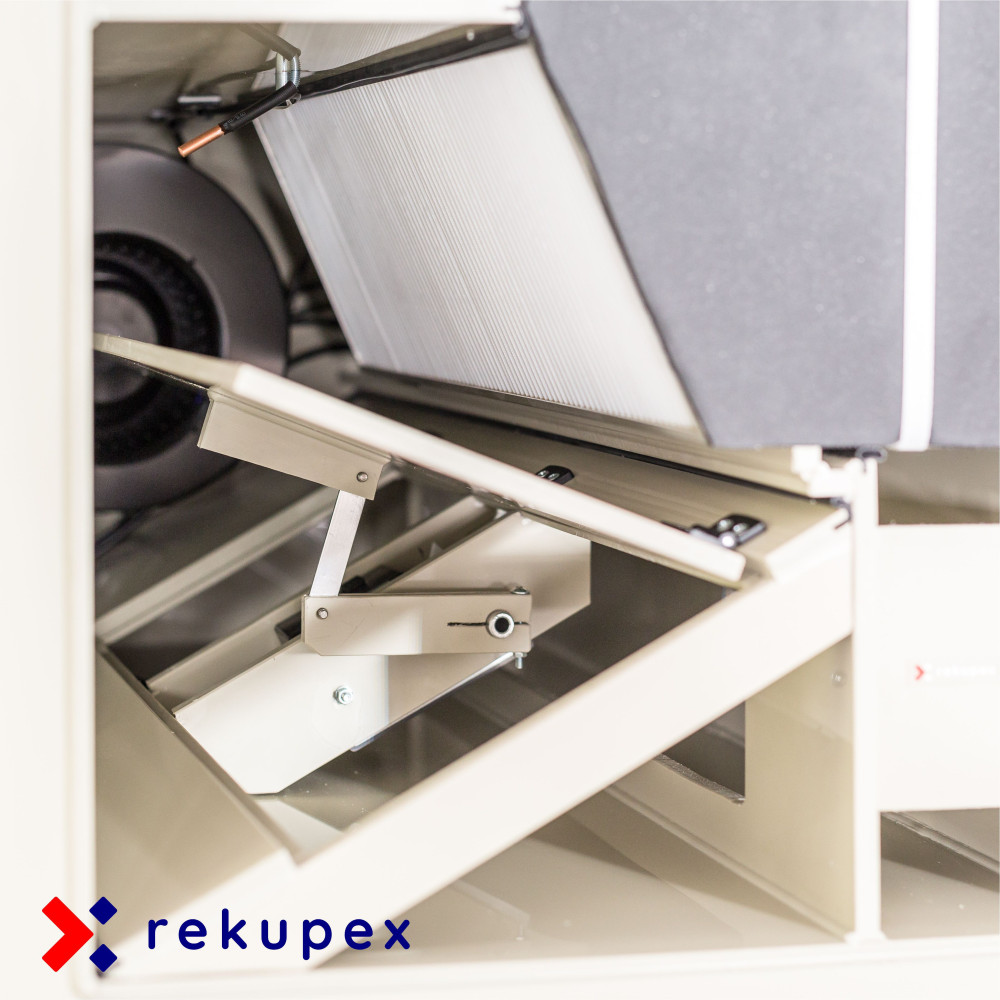

Herausnehmbarer BY-PASS-Mechanismus
Der gesamte Mechanismus kann wie die anderen Komponenten mit einem einzigen Handgriff komplett aus dem RECUBOX® entnommen werden. Wartung, Inspektion und Reinigung sind dadurch außerordentlich einfach.
Der Mechanismus ist konstruktiv für die Montage eines beliebigen Stellantriebs mit einem Mindestdrehmoment von 5 Nm vorbereitet. Der Stellantrieb wird auf einer vorbereiteten 10 mm dicken Kunststoffplatte befestigt und mit der beiliegenden metrischen Schraube gegen Verdrehen gesichert. Kompatibilität mit einer Welle von 14 mm Durchmesser ist erforderlich.
Die Dichtheit des Gehäuses ist entscheidend für eine effiziente Wärmerückgewinnung. RECUBOX® ist mit massiven verstellbaren Schnallen ausgestattet, mit denen Sie den Druck des Deckels auf die Dichtung fein abstimmen können. Dadurch saugt das Gerät keine Falschluft an und arbeitet mit der höchstmöglichen Effizienz.
Dank robuster Konstruktion, hoher Qualität und hygienischer Unbedenklichkeit sind unsere RECUBOXY® Teil einer Reihe von Projekten der ČVUT (Tschechische Technische Universität), einschließlich des einzigartigen Systems S.A.W.E.R., das das UCEEB zur Gewinnung von Trinkwasser aus der Luft entwickelt.
Auf die Luftdichtheit des Gehäuses der RECUBOX®-Geräte gewähren wir eine überdurchschnittliche Garantie von 12 Jahren.
Das Gehäuse besteht aus hochwertigem Polypropylen und ist mit der Heißgasschweißtechnologie verbunden, wodurch homogene, feste und langfristig stabile Verbindungen ohne Degradationsrisiko entstehen.
Im Gegensatz zu Konstruktionen mit Klebeverbindungen, Dichtungsbändern oder Kombinationen verschiedener Materialien behält RECUBOX® seine Luftdichtheit und mechanische Beständigkeit auch nach vielen Betriebsjahren bei.
RECUBOX® HRV 360 VENT-READY TOP ist nicht nur ein für Ventilatoren vorbereitetes Gehäuse. Es ist eine durchdachte Basis für eine außergewöhnlich komfortable, stabile und technisch fortschrittliche Wärmerückgewinnung. Gerade bei der Bestückung mit AFL EC CONSTANT FLOW Ventilatoren zeigt sich die wahre Stärke des gesamten VENT-READY-Konzepts voll und ganz.

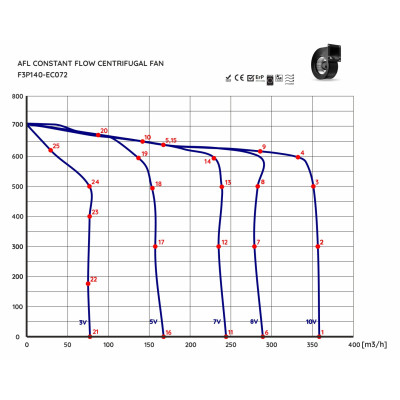

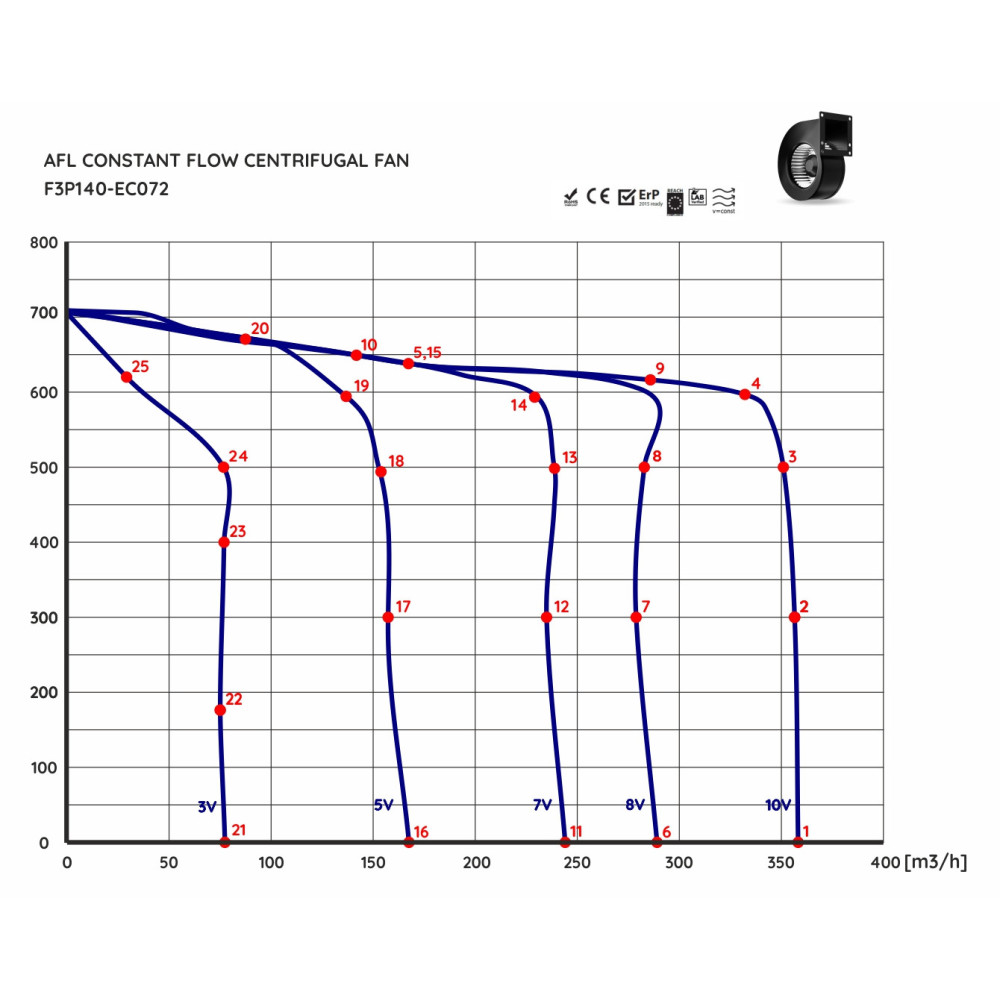

Hauptvorteil der CONSTANT FLOW Technologie:
AFL-Ventilatoren halten automatisch einen konstanten Luftvolumenstrom aufrecht, selbst wenn sich Druckverluste im System ändern. Das bedeutet, dass das Gerät auch dann stabil arbeitet, wenn Filter allmählich verschmutzen, sich Betriebsbedingungen ändern oder der Widerstand im Lüftungsnetz schwankt.
Das ist ein riesiger Vorteil gegenüber herkömmlichen Ventilatoren, bei denen das System aufwendig feineingestellt werden muss und mit jeder Widerstandsänderung die Leistung sinken oder die Druckgleichheit gestört werden kann. Mit AFL CONSTANT FLOW Ventilatoren erhalten Sie einen deutlich stabileren Betrieb, zuverlässigeren Luftaustausch und höheren Komfort ohne unnötige Eingriffe in die Einstellungen.
| Konstanter Luftstrom | Ventilatoren kompensieren Widerstandsänderungen im System automatisch und halten die eingestellte Leistung ohne ständige Neueinstellungen. |
| Automatischer Druckausgleich |
Der druckausgeglichene Betrieb ist beim VENT-READY System mit AFL CONSTANT FLOW Ventilatoren sehr einfach. Beide Ventilatoren können an dasselbe Steuersignal jeder geeigneten Regelung angeschlossen werden. Wenn beide Ventilatoren den gleichen Steuersignalwert erhalten, halten sie automatisch denselben Luftvolumenstrom aufrecht. Dies gilt auch dann, wenn jeder Ventilator einen unterschiedlichen Rohr- oder Filterwiderstand überwindet. |
| Geringere Geräuschentwicklung | Bei geringerem Widerstand reduziert der Ventilator automatisch seine Drehzahl, sodass das System leiser und kultivierter laufen kann. |
| Geringerer Verbrauch | Wenn keine hohe Leistung benötigt wird, verbraucht der Ventilator nicht unnötig Energie. Das Ergebnis ist ein sparsamerer Betrieb. |
| Volle Regelbarkeit | Die Constant-Flow-Eigenschaft funktioniert über den gesamten Regelbereich, sodass die Geräteleistung einfach an den aktuellen Bedarf des Gebäudes angepasst werden kann. |
Praktisches Ergebnis für den Benutzer:
Wenn Sie sich für RECUBOX® HRV 360 VENT-READY TOP entscheiden und ihn mit AFL EC CONSTANT FLOW Ventilatoren bestücken, erhalten Sie eine außergewöhnlich smarte Kombination: ein unwüstliches, hygienisches und servicefreundliches RECUBOX®-Gerät und dazu Ventilatoren, die selbstständig einen stabilen Luftstrom überwachen. Das Ergebnis ist eine moderne Wärmerückgewinnung mit hohem Komfort, geringer Geräuschentwicklung und ohne unnötig kompliziertes Einregulieren.
Sehen Sie, warum AFL CONSTANT FLOW Ventilatoren für RECUBOX® VENT-READY so besonders sind.
Im Video sehen Sie das Prinzip, dank dem die Ventilatoren automatisch auf Änderungen des Systemwiderstands reagieren und helfen, langfristig eine stabile Wärmerückgewinnungsleistung aufrechtzuerhalten.
VENT-READY macht erst mit AFL CONSTANT FLOW richtig Sinn. Es geht nicht nur um mechanische Kompatibilität, sondern um ein funktionales Ganzes, das für einen stabileren Durchfluss, leiseren Lauf, geringeren Verbrauch und einen einfacheren Weg zu einer professionell funktionierenden druckausgeglichenen Lüftung sorgt.
 |
Einfache Entnahme des Wärmetauschers Der Wärmetauscher lässt sich mit einem einzigen Handgriff schnell und einfach aus dem RECUBOX®-Gerät entnehmen. |
 |
Maximale Hygiene Der Nicht-Enthalpie-Tauscher lässt sich leicht herausnehmen, gründlich mit Wasser spülen und wieder einsetzen. Der Innenraum des Geräts bleibt für eine regelmäßige Reinigung gut zugänglich. RECUTECH-Tauscher sind mit dem Hygienezertifikat von ILH Berlin zertifiziert. |
 |
Mechanische Abdichtung ohne Klebstoffe Der Tauscher ist mit einer Dichtung in der Nut ohne Verwendung von Klebstoffen oder Klebebändern abgedichtet. Die Dichtung kann bei Bedarf leicht ausgetauscht werden. |
 |
Ohne Schrauben, Nieten und Klebstoffe RECUBOX® wird aus einem Materialtyp mittels Heißgasschweißtechnik hergestellt. Das Ergebnis sind dichte und langfristig stabile Verbindungen ohne Alterungserscheinungen. |
 |
Breite Größenauswahl Die VENT-READY-Serie ist in mehreren Leistungsvarianten erhältlich, und auf Anfrage können auch größere Ausführungen für höhere Volumenströme gefertigt werden. |
 |
Kompatibilität mit RECUTECH-Tauschern und weiteren Typen Die Geräte sind für hochwertige RECUTECH-Tauscher mit EUROVENT-Zertifizierung und weitere kompatible Tauscher je nach spezifischer Konfiguration ausgelegt. |
 |
Druckausgeglichener Betrieb Bei Verwendung von AFL CONSTANT FLOW Ventilatoren lässt sich ein stabiler und druckausgeglichener Betrieb des gesamten Lüftungssystems sehr einfach erreichen. |
 |
Möglichkeit der Ionisatormontage Das Gerät kann beispielsweise mit dem MALAPA IN03 Ionisator ergänzt werden. |
 |
Maximale Variabilität Die Anordnung der Ein- und Auslassstutzen kann in einer Vielzahl von Varianten an die jeweilige Installation angepasst werden. |
 |
Spiegelbildliche Ausführung Das Gerät kann bei der Installation sowohl in linker als auch rechter Orientierung angeschlossen werden. Der Kondensatablauf erfolgt über einen 1/2"-Anschluss in zwei Positionen. |
 |
Einfache Installation Das Gerät ist für die Montage mit Gewindestangen vorbereitet und ermöglicht eine einfache Unterbringung im Technikraum. |
 |
Großflächige Filter Das Gerät ermöglicht den Einsatz verschiedener Filtermedien. In der Grundausführung ist es mit einem Filtervlies der Klasse M5 ausgestattet. |
 |
BY-PASS Ein Kurzschlussstück oder ein integrierter 100% BY-PASS ist verfügbar. |
 |
RECUBOX® kann ohne Isolierung oder mit Isolierung von 30 mm und 50 mm bestellt werden. Die Isolierung ist zwischen zwei Wänden hermetisch eingeschlossen. Bei der isolierten Ausführung kommt somit zusätzlich zum Dämmstoff eine weitere 5 mm PP-Wand hinzu, die die Widerstandsfähigkeit und Festigkeit des gesamten RECUBOX® erhöht. |
 |
Technische Zeichnung RECUBOX® HRV 360 VENT-READY TOP ohne BY-PASS Klicken Sie auf das Bild zum Vergrößern. |
 |
Technische Zeichnung RECUBOX® HRV 360 VENT-READY TOP mit 100% BY-PASS Klicken Sie auf das Bild zum Vergrößern. |
Beispiel für den Anschluss von RECUBOX® VENT-READY mit REX EC Regelung im Einfamilienhaus.
Klicken Sie auf das Schema zum Vergrößern.
Die Auswahl der Variante erfolgt während des Bestellvorgangs.

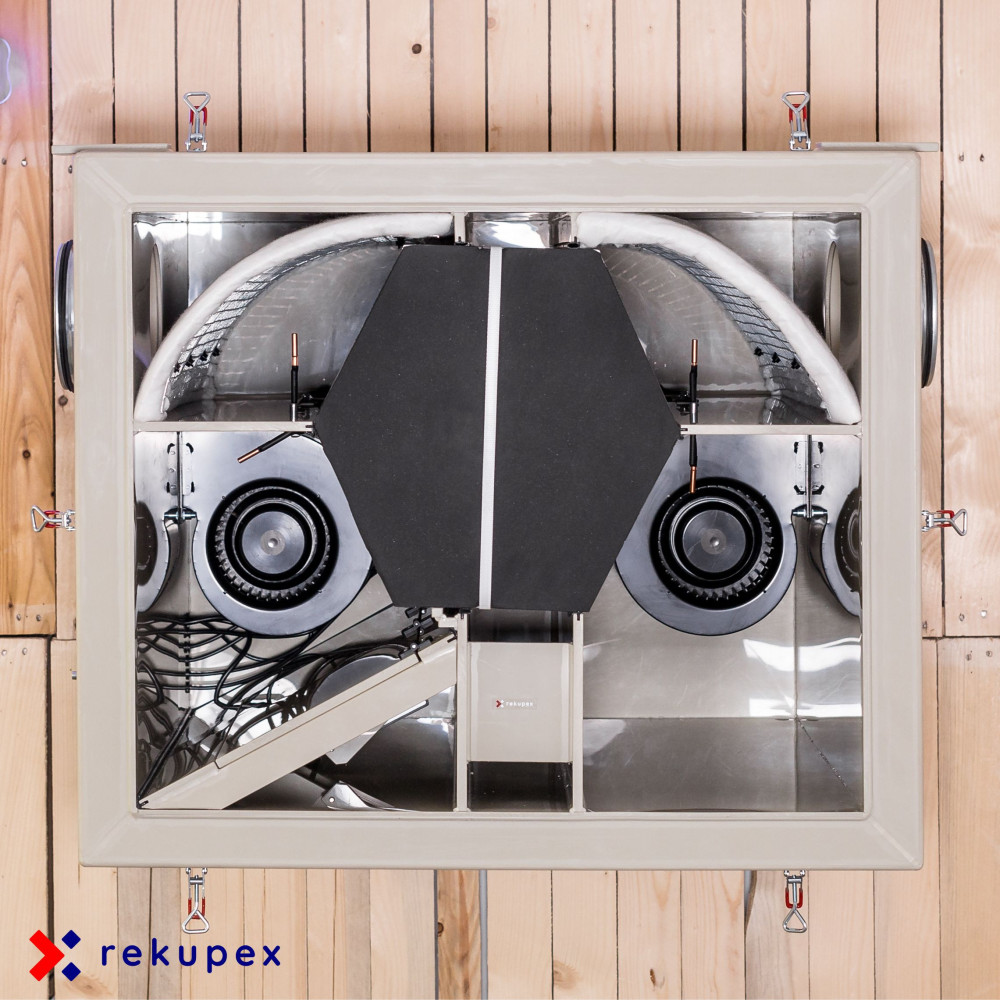

Vorderansicht von RECUBOX® bei geöffneten Türen.
Die angegebenen Abmessungen beinhalten 50 mm Isolierung und die zweite Wand. Sollten sich die Abmessungen ändern, beispielsweise aufgrund größerer Stutzen oder einer anderen technischen Anpassung, werden wir Sie nach der Bestellung informieren.
 |
RECUBOX® TOP – alle 4 Stutzen zeigen nach oben Abmessungen: 843 (B) × 570 (H) × 690 (T) mm – Breite × Höhe × Tiefe Die Zeichnung zeigt den klassischen und spiegelbildlichen Anschluss, der ohne Umbau des Geräts realisiert werden kann. |
RECUBOX® HRV 360 VENT-READY TOP ist auch in zwei Varianten mit 100% BY-PASS erhältlich.
Namenstehend finden Sie Zeichnungen beider Varianten inklusive Abmessungen. Die Abmessungen sind inklusive 50 mm Isolierung angegeben. Draufsicht auf den RECUBOX®.
 |
100% BY-PASS Version TOPL – linke Ausführung Frischluft tritt links in den RECUBOX® ein. Abmessungen: 843 (B) × 713 (H) × 699 (T) mm – Breite × Höhe × Tiefe |
 |
100% BY-PASS Version TOPP – rechte Ausführung Frischluft tritt rechts in den RECUBOX® ein. Abmessungen: 843 (B) × 713 (H) × 699 (T) mm – Breite × Höhe × Tiefe |
Die Preise sind Endpreise inklusive integriertem Wärmetauscher, aller Kosten, Steuern und Gebühren.
Technische Daten
Ja, ein Enthalpie Wärmetauscher kann einen Teil der Feuchtigkeit aus der Abluft zurückgewinnen und dadurch die Luftfeuchtigkeit im Innenraum erhöhen.
In der Praxis liegt die Steigerung typischerweise bei 10–15 % während der Heizperiode. Unter idealen Bedingungen kann sie auch 25–30 % erreichen.
Dies bestätigt auch ein realer Test eines unabhängigen Anwenders, der den RECUTECH Enthalpie Wärmetauscher in seiner AEREX Lüftungsanlage installiert und die Luftfeuchtigkeit im Haus langfristig gemessen hat.
Reale Messung der Luftfeuchtigkeit im Haus
Wichtig ist: Ein Enthalpie Wärmetauscher erzeugt keine Feuchtigkeit, sondern führt sie lediglich teilweise zurück. Der Effekt zeigt sich daher schrittweise über mehrere Tage bis Wochen.
