Die Grundlage für eine Hightech-Wiederherstellung.

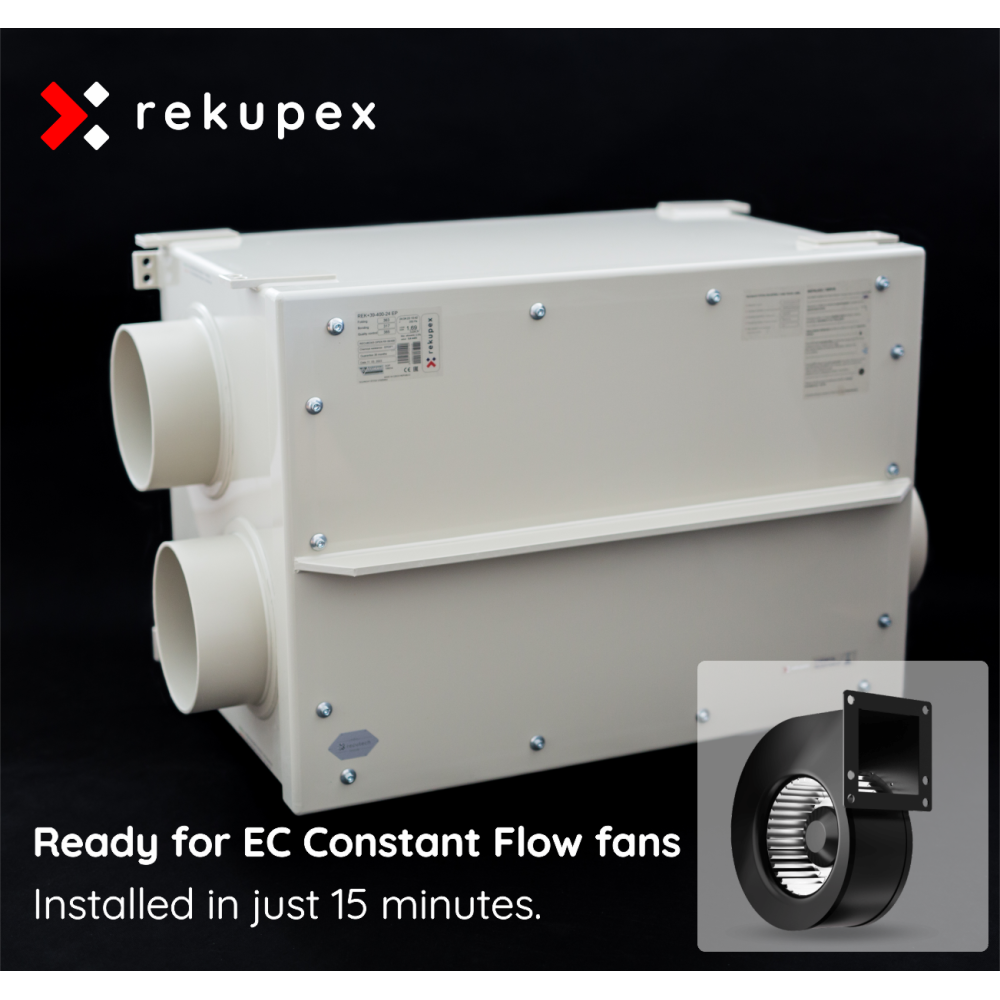

RECUBOX® HRV 250 VENT-READY ist bereit für eine einfache Installation
Hochwertige AFL EC-Ventilatoren mit CONSTANTFLOW-System
RECUBOX® HRV 250 VENT-READY ist eine kompakte Lüftungseinheit mit Wärmerückgewinnung, vorbereitet für die Bestückung mit AFL CONSTANT FLOW EC-Ventilatoren. Sie stellt eine außerordentlich widerstandsfähige, hygienische und variable Basis für die moderne Gleichdruck-Wärmerückgewinnung in Einfamilienhäusern, Wohnungen und kleineren Gewerbeobjekten dar.
Auftragsfertigung in der Tschechischen Republik. Wir fertigen die RECUBOXEN® komplett in der Tschechischen Republik nach den präzisen Anforderungen des Kunden. Wir verwenden hochwertige Polypropylen-Materialien der Firma SIMONA AG und professionelle Verarbeitungstechnologie auf Anlagen von Leister AG.
Das Gehäuse ist konstruktiv für die Bestückung mit AFL EC CONSTANT FLOW Ventilatoren optimiert, die eine äußerst intelligente Lösung für die moderne Wärmerückgewinnung darstellen. Dank der eingebauten Constant-Flow-Funktion reagieren die Ventilatoren automatisch auf Widerstandsänderungen im System und helfen dabei, langfristig einen stabilen Luftstrom, Gleichdruck, niedrigen Geräuschpegel sowie einen sparsamen Betrieb aufrechtzuerhalten.
Die Einheit ist mit einem Gegenstrom-Wärmetauscher mit einem Wirkungsgrad von bis zu 90 % ausgestattet. Der Wärmetauscher wurde bewusst mit Fokus auf niedrige Druckverluste entwickelt, was zu einem leisen, sparsamen und effizienten Betrieb beiträgt.

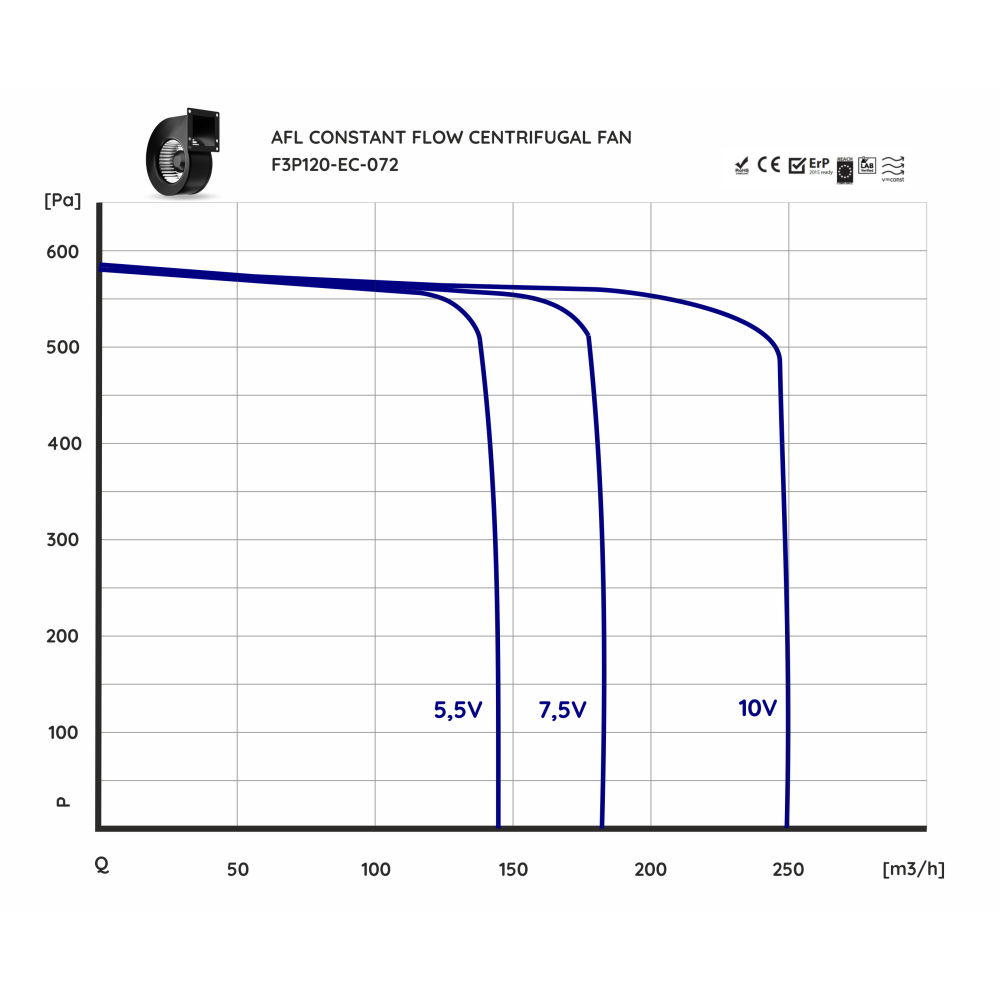

Leistungsparameter des Systems mit AFL CONSTANT FLOW Ventilatoren:
.jpg)
1. RECUTECH RSK+16-300-25 – Vollaluminium-Gegenstromwärmetauscher, tschechischer Hersteller
2. RECUTECH RSF+16-300-H-F-29 – Wärmetauscher mit HPS-Lamellen, tschechischer Hersteller
3. ZERN ENGINEERING HU-EX6 366/300 – Wärmetauscher mit HPS-Lamellen und HPS-Gehäuse, ukrainischer Hersteller

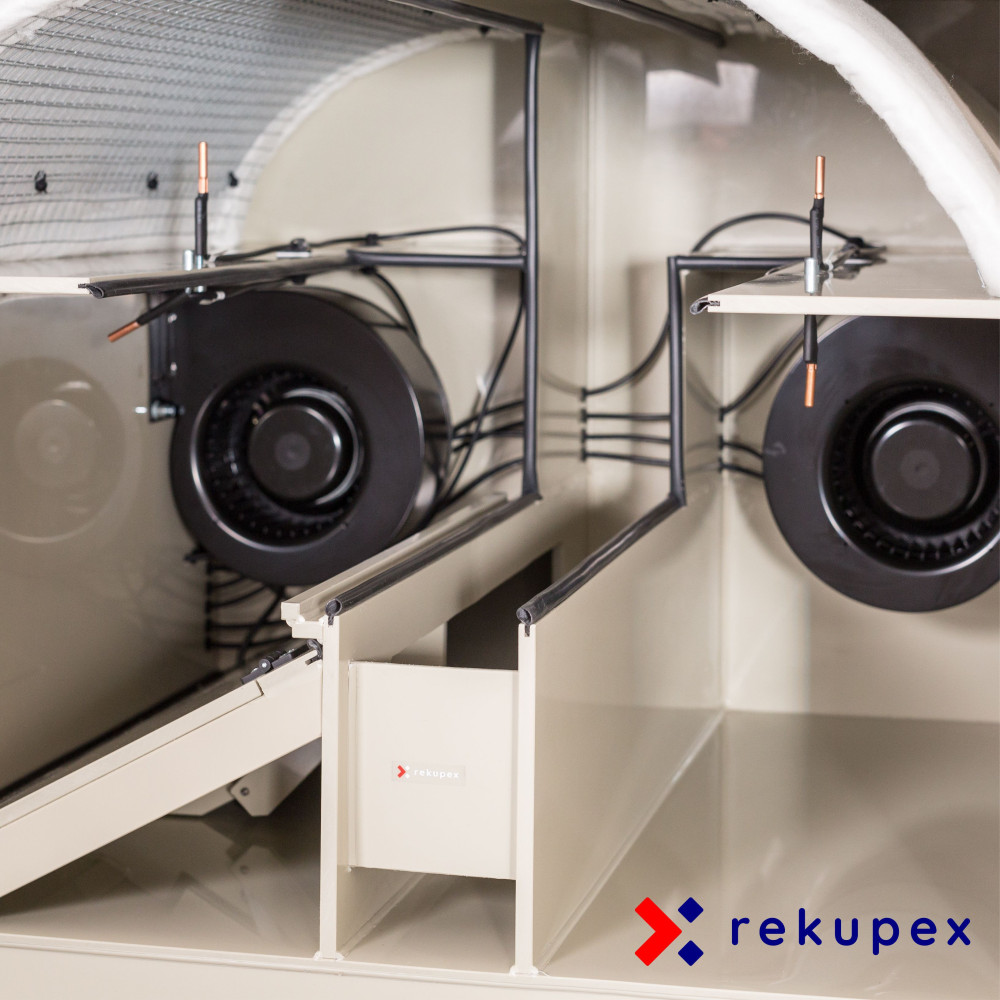

Das Gehäuse ist so vorbereitet, dass die Ventilatoren sehr schnell und ohne komplexe Anpassungen montiert werden können. Die Montage der AFL CONSTANT FLOW Ventilatoren erfolgt durch einfaches Einsetzen in die vorbereitete Öffnung und Fixierung.
Alle Auslässe sowie der Kondensatablauf sind spiegelsymmetrisch ausgelegt, sodass Sie die endgültige Ausrichtung der Einheit erst bei der eigentlichen Installation wählen. RECUBOX® kann gleichzeitig auch mit externen Ventilatoren nach eigenem Entwurf betrieben werden.
Die Steuerung der EC-Ventilatoren ist mittels DC 0–10 V Signal sehr einfach. Die Einheit kann beispielsweise gesteuert werden durch:
Produktlieferung: Die RECUBOX® HRV 250 VENT-READY wird als separates Gehäuse ohne Ventilatoren und ohne Steuereinheit geliefert. Diese können separat erworben und einfach durch den Anwender installiert werden.
Die RECUBOX® ist bereits in der Grundausführung für Messung, Verkabelung und sichere Elektroinstallation vorbereitet. Dank durchdachter Details ist die Montage von Sensoren, die Kabelführung und der Anschluss der Ventilatoren schnell, übersichtlich und technisch sauber.
Die Einheit erleichtert somit nicht nur die Installation selbst, sondern auch künftigen Service, Anpassungen und Systemerweiterungen.
|
|

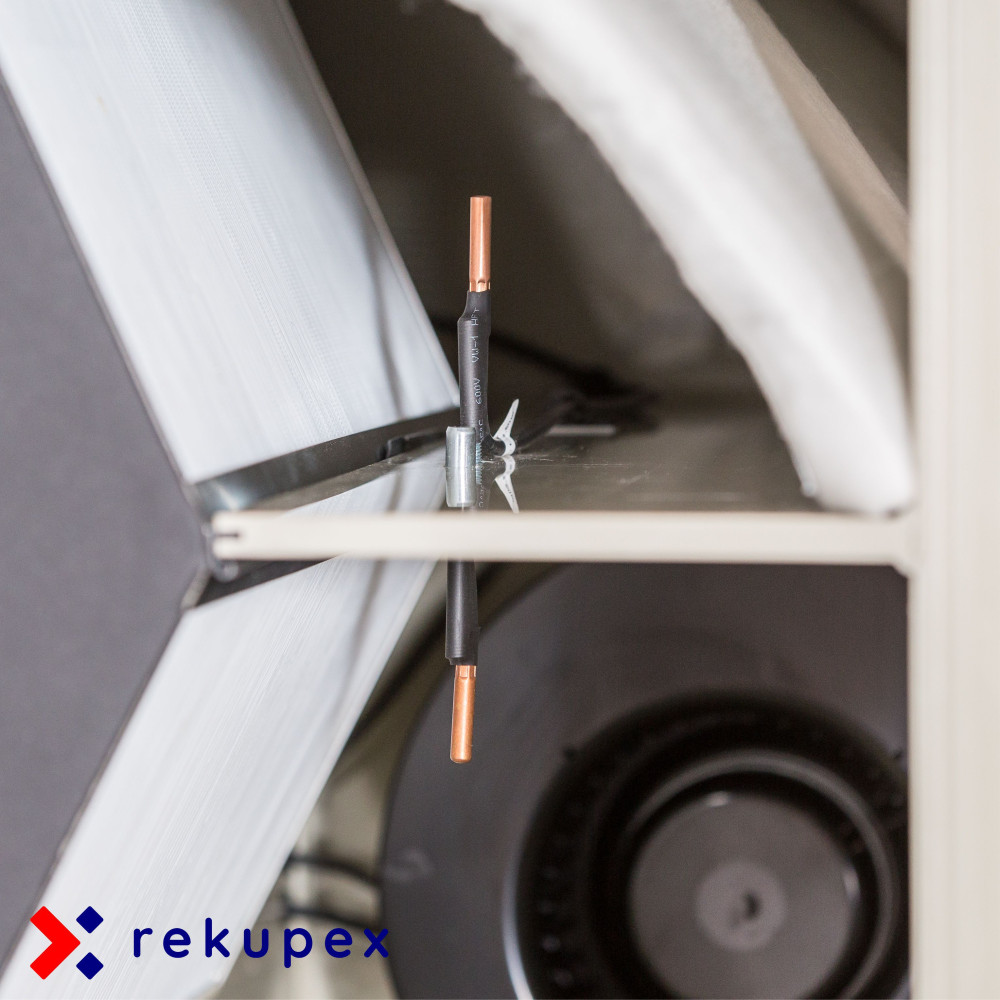

4 Halter für die Bestückung mit Sensoren Die RECUBOX® enthält 4 Halter für die Bestückung mit Sensoren. Jeder Halter befindet sich in einem der grundlegenden Luftwege: SUP, EHA, ETA und ODA. Dadurch ist die Einheit auf eine einfache und übersichtliche Installation von Messelementen genau dort vorbereitet, wo sie für die korrekte Steuerung und Überwachung des Systems benötigt werden. |
|
|
Dichte Kabeldurchführungen aus Gummi Die RECUBOX® verfügt über vorbereitete dichte Gummikabeldurchführungen, die in der Grundausführung verschlossen sind. Die Durchführungen sind für eine sichere und saubere Kabelführung ohne zusätzliche Eingriffe in die Konstruktion der Einheit vorgesehen, insbesondere für:
|
|
|

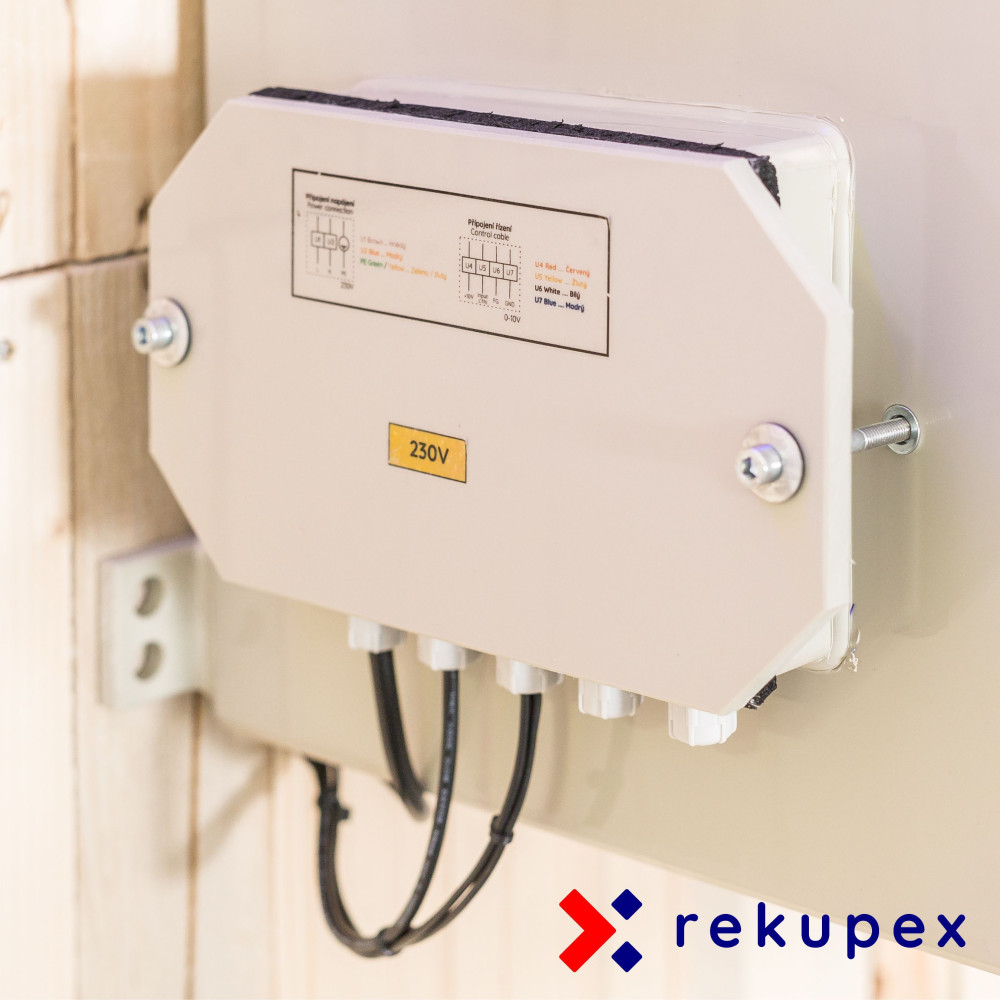

Geräumige Installationsbox für sichere Elektroinstallation Die RECUBOX® ist mit einer ausreichend großen Installationsbox für einen übersichtlichen und sicheren Anschluss der Elektroinstallation ausgestattet. In diese Box werden alle Leiter und Kabel über dichte Gummidurchführungen geführt, die helfen, das System gegen das Eindringen von Luft und Feuchtigkeit zu schützen. Aus der Installationsbox führen zudem Schraubdurchführungen, die eine hermetisch geschlossene und mechanisch widerstandsfähige Kabelausführung in andere Teile des Systems ermöglichen. Das Ergebnis ist eine saubere, professionelle und langfristig zuverlässige Elektroinstallationslösung. |
RECUBOX® HRV 250 VENT-READY ist auch in einer Variante mit 100% mechanischem BY-PASS erhältlich. Dieses ausgeklügelte System schließt im selben Moment den Durchgang der Frischluft über den Wärmetauscher und öffnet gleichzeitig einen großen Bypass-Kanal hinter dem Wärmetauscher.
Der Vorteil ist, dass auch bei aktivem Bypass die Luft weiterhin durch denselben Filter wie im Normalbetrieb über den Wärmetauscher gefiltert wird.

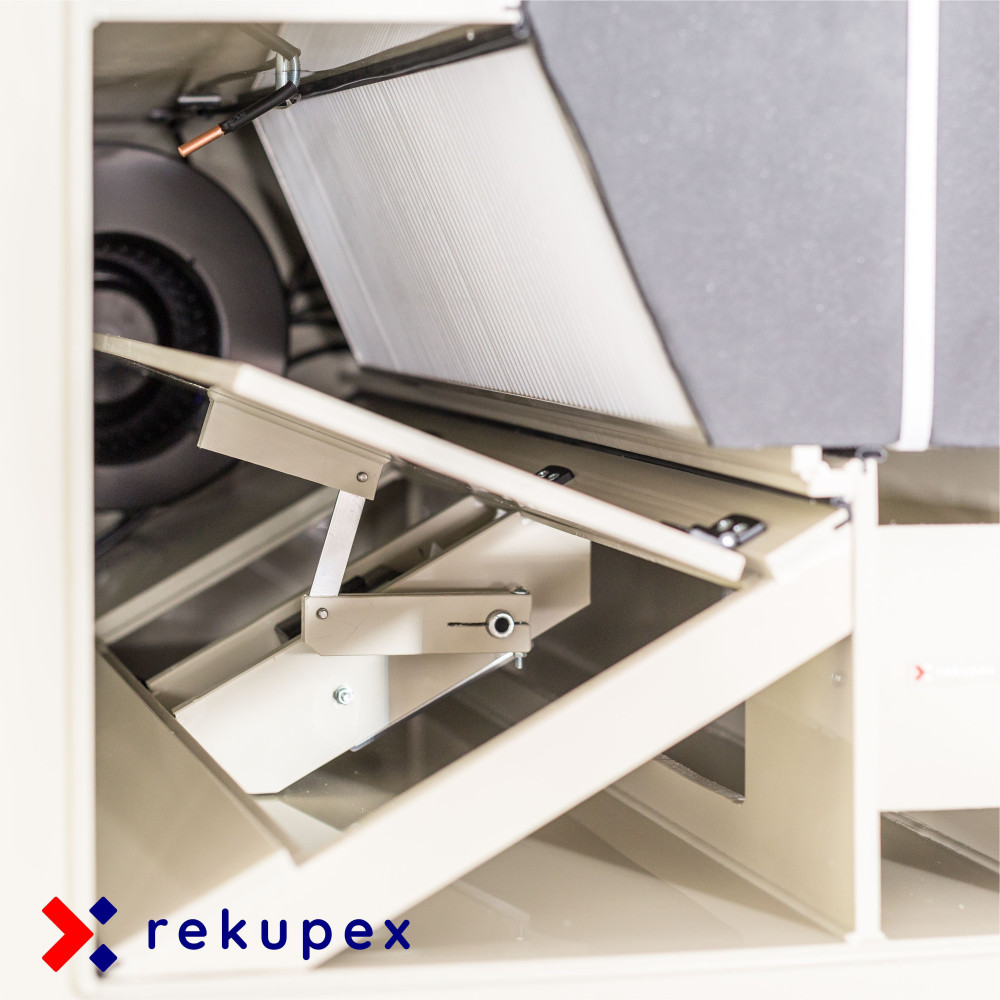

Herausnehmbarer BY-PASS Mechanismus
Der gesamte Mechanismus kann mit einem Handgriff komplett aus der RECUBOX® entnommen werden, genau wie die anderen Komponenten. Service, Kontrolle und Reinigung sind dadurch außerordentlich einfach.
Der Mechanismus ist konstruktiv für die Montage eines beliebigen Stellantriebs mit einem Mindestdrehmoment von 5 Nm vorbereitet. Der Stellantrieb wird auf einer vorbereiteten 10 mm starken Kunststoffplatte befestigt und mit der beiliegenden metrischen Schraube gegen Verdrehen arretiert. Erforderlich ist eine Kompatibilität mit einer Welle von 14 mm Durchmesser.
Die Dichtheit des Gehäuses ist entscheidend für eine effiziente Wärmerückgewinnung. Die RECUBOX® ist mit massiven verstellbaren Spannverschlüssen ausgestattet, die es ermöglichen, den Anpressdruck des Deckels auf die Dichtung präzise zu justieren. Dadurch zieht die Einheit keine Falschluft und arbeitet mit der maximal möglichen Effizienz.
Dank ihrer robusten Konstruktion, hohen Qualität und hygienischen Unbedenklichkeit sind unsere RECUBOXEN® Teil zahlreicher Projekte der ČVUT (Prager Technischen Universität), einschließlich des einzigartigen S.A.W.E.R.-Systems, das das UCEEB zur Gewinnung von Trinkwasser aus der Luft entwickelt.

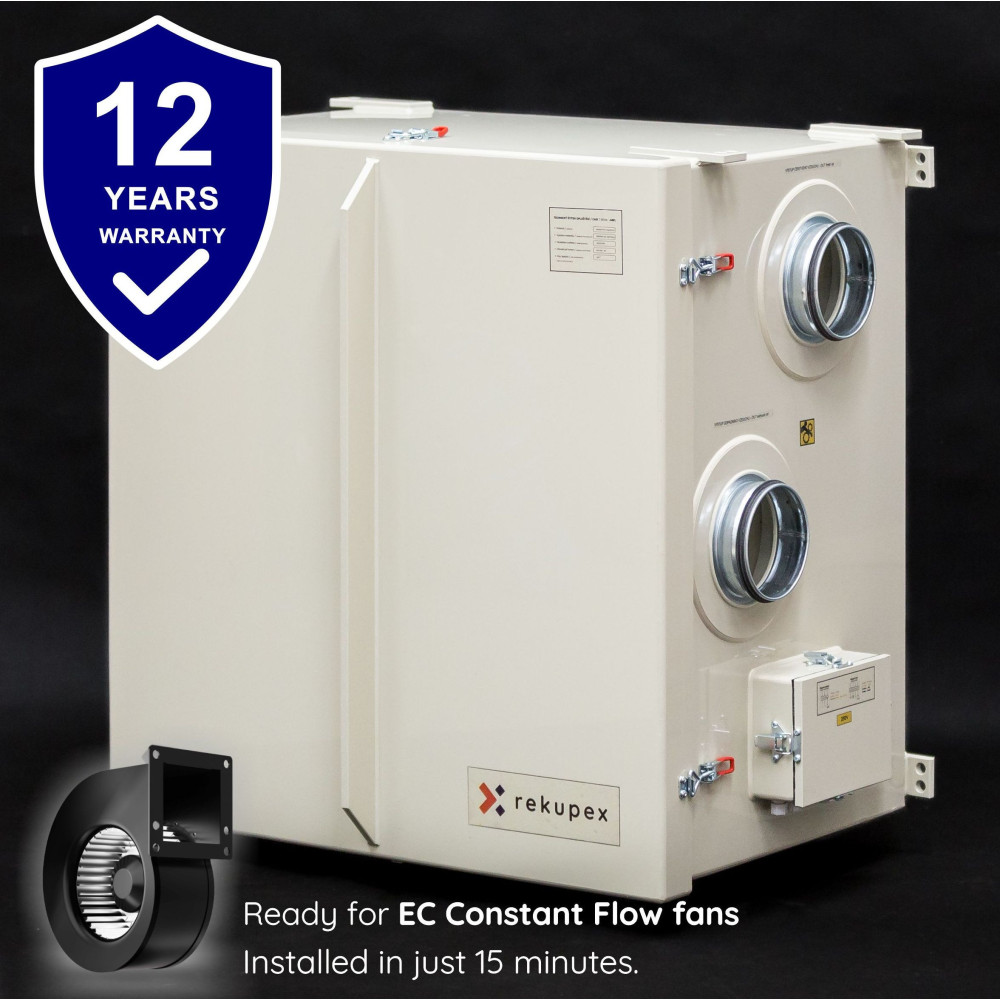

Auf die Dichtheit des Gehäuses der RECUBOX® Einheiten gewähren wir eine überdurchschnittliche Garantie von 12 Jahren.
Das Gehäuse besteht aus hochwertigem Polypropylen und wird mittels Warmgasschweißen verbunden, wodurch homogene, feste und langfristig stabile Verbindungen ohne Degradationsrisiko entstehen.
Im Gegensatz zu Konstruktionen mit Klebeverbindungen, Dichtbändern oder Materialkombinationen behält die RECUBOX® ihre Luftdichtheit und mechanische Widerstandsfähigkeit auch nach vielen Betriebsjahren bei.
RECUBOX® HRV 250 VENT-READY ist nicht nur ein für Ventilatoren vorbereitetes Gehäuse. Sie ist eine durchdachte Basis für eine außerordentlich komfortable, stabile und technisch fortschrittliche Wärmerückgewinnung. Gerade bei der Bestückung mit AFL EC CONSTANT FLOW Ventilatoren zeigt sich die wahre Stärke des gesamten VENT-READY Konzepts.
Hauptvorteil der CONSTANT FLOW Technologie:
AFL-Ventilatoren halten den eingestellten Luftvolumenstrom automatisch konstant, auch wenn sich die Druckverluste im System ändern. Das bedeutet, dass die Einheit auch dann stabil arbeitet, wenn die Filter allmählich verschmutzen, sich Betriebsbedingungen ändern oder der Widerstand in den Lüftungsleitungen schwankt.
Dies ist ein riesiger Vorteil gegenüber herkömmlichen Ventilatoren, bei denen das System aufwendig nachjustiert werden muss und mit jeder Widerstandsänderung die Leistung sinken oder der Gleichdruck gestört werden kann. Mit AFL CONSTANT FLOW Ventilatoren erhalten Sie einen viel stabileren Betrieb, einen sichereren Luftaustausch und höheren Komfort ohne unnötige Eingriffe in die Einstellungen.
| Steter Luftstrom | Ventilatoren kompensieren automatisch Widerstandsänderungen im System und halten die eingestellte Leistung ohne ständiges Nachjustieren. |
| Einfacherer Gleichdruck | Zuluft und Abluft können langfristig in einem stabileren Verhältnis gehalten werden, was für die korrekte Funktion der Wärmerückgewinnung entscheidend ist. |
| Niedrigerer Geräuschpegel | Bei geringerem Widerstand senkt der Ventilator automatisch die Drehzahl, sodass das System leiser und kultivierter laufen kann. |
| Geringerer Verbrauch | Wenn keine hohe Leistung benötigt wird, verbraucht der Ventilator nicht unnötig Energie. Das Ergebnis ist ein sparsamerer Betrieb. |
| Volle Regulierbarkeit | Die Constant-Flow-Eigenschaft funktioniert im gesamten Regelbereich, sodass die Leistung der Einheit einfach an den aktuellen Bedarf des Objekts angepasst werden kann. |
Praktisches Ergebnis für den Anwender:
Wenn Sie die RECUBOX® HRV 250 VENT-READY wählen und mit AFL EC CONSTANT FLOW Ventilatoren bestücken, erhalten Sie eine äußerst intelligente Verbindung: eine unverwüstliche, hygienische und servicefreundliche RECUBOX® Einheit und dazu Ventilatoren, die selbstständig über einen stabilen Luftstrom wachen. Das Ergebnis ist eine moderne Wärmerückgewinnung mit hohem Komfort, niedrigem Geräuschpegel und ohne unnötig komplizierte Einregulierung.
Sehen Sie, warum AFL CONSTANT FLOW Ventilatoren für die RECUBOX® VENT-READY so außergewöhnlich sind.
Im Video sehen Sie das Prinzip, dank dessen die Ventilatoren automatisch auf Widerstandsänderungen im System reagieren und helfen, die Wärmerückgewinnungsleistung langfristig stabil zu halten.
VENT-READY macht gerade mit AFL CONSTANT FLOW wirklich Sinn. Es geht nicht nur um mechanische Kompatibilität, sondern um ein funktionelles Ganzes, das einen stabileren Durchfluss, leiseren Lauf, geringeren Verbrauch und einen einfacheren Weg zu einer professionell funktionierenden Gleichdruck-Wärmerückgewinnung bietet.
 |

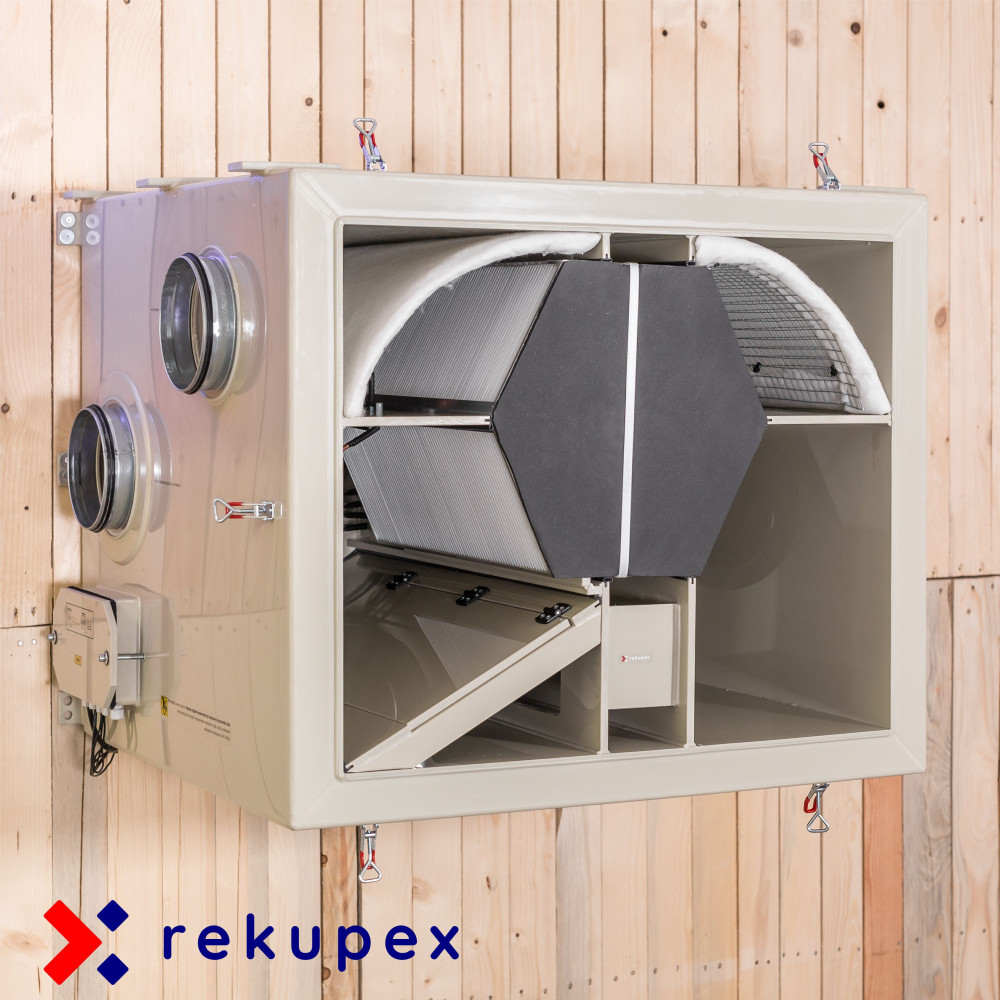

Einfache Entnahme des Wärmetauschers Der Wärmetauscher kann einfach und schnell mit einem Handgriff aus der RECUBOX® entnommen werden. Er ist auf einem Schienensystem gelagert, das ein bequemes Herausgleiten ermöglicht. |
 |
Maximale Hygiene Der Wärmetauscher und die gesamte Einheit können leicht entnommen und gründlich gereinigt werden. Der Wärmetauscher ist durch das Hygienezertifikat ILH Berlin zertifiziert. |
 |
Mechanische Abdichtung ohne Kleber Der Wärmetauscher ist mit einer Dichtung in der Nut ohne Verwendung von Klebern oder Klebebändern abgedichtet. Die Dichtung kann bei Bedarf leicht ausgetauscht werden. |
 |
Ohne Schrauben, Nieten und Kleber Die RECUBOX® besteht aus einem Materialtyp und wird durch Warmgasschweißtechnologie gefertigt. Das Ergebnis sind dichte und langfristig stabile Verbindungen ohne Alterungserscheinungen. |
 |
Breites Größenspektrum Die VENT-READY-Serie ist in mehreren Leistungsvarianten erhältlich, auf Anfrage können auch größere Ausführungen für höhere Volumenströme gefertigt werden. |
 |
Kompatibilität mit RECUTECH-Wärmetauschern und weiteren Typen Die Einheiten sind für hochwertige RECUTECH-Wärmetauscher mit EUROVENT-Zertifizierung und andere kompatible Wärmetauscher je nach Konfiguration ausgelegt. |
 |
Gleichdruckbetrieb Bei Verwendung von AFL CONSTANT FLOW Ventilatoren lässt sich sehr einfach ein stabiler Gleichdruckbetrieb des gesamten Lüftungssystems erreichen. |
 |
Optionale Ionisator-Bestückung Die Einheit kann beispielsweise um einen Ionisator MALAPA IN03 ergänzt werden. |
 |
Maximale Variabilität Die Position der Ein- und Auslassstutzen kann in einer breiten Palette von Varianten an die jeweilige Installation angepasst werden. |
 |
Spiegelbildliche Ausführung Alle Varianten sind sowohl in linker als auch rechter Ausführung verfügbar. Der Kondensatablauf erfolgt über einen 1/2"-Anschluss an zwei Positionen. |
 |
Einfache Installation Die Einheit ist für die Montage mittels Gewindestangen vorbereitet und ermöglicht eine einfache Platzierung im Technikraum. |
 |
Großflächige Filter Die Einheit ermöglicht die Verwendung verschiedener Filtermedien. In der Grundausführung ist sie mit Filtervlies der Klasse M5 bestückt. |
 |
BY-PASS Es ist ein Kurzschlussteil oder ein integrierter 100% BY-PASS verfügbar. |
 |
Die RECUBOX® kann ohne Isolierung oder mit 30 mm bzw. 50 mm Isolierung bestellt werden. Die Isolierung ist hermetisch zwischen zwei Mänteln eingeschlossen. Bei der isolierten Ausführung wird zusätzlich zum Isolierstoff ein weiterer 5 mm PP-Mantel hinzugefügt, was die Widerstandsfähigkeit und die gesamte Verarbeitungsqualität erhöht. |
 |

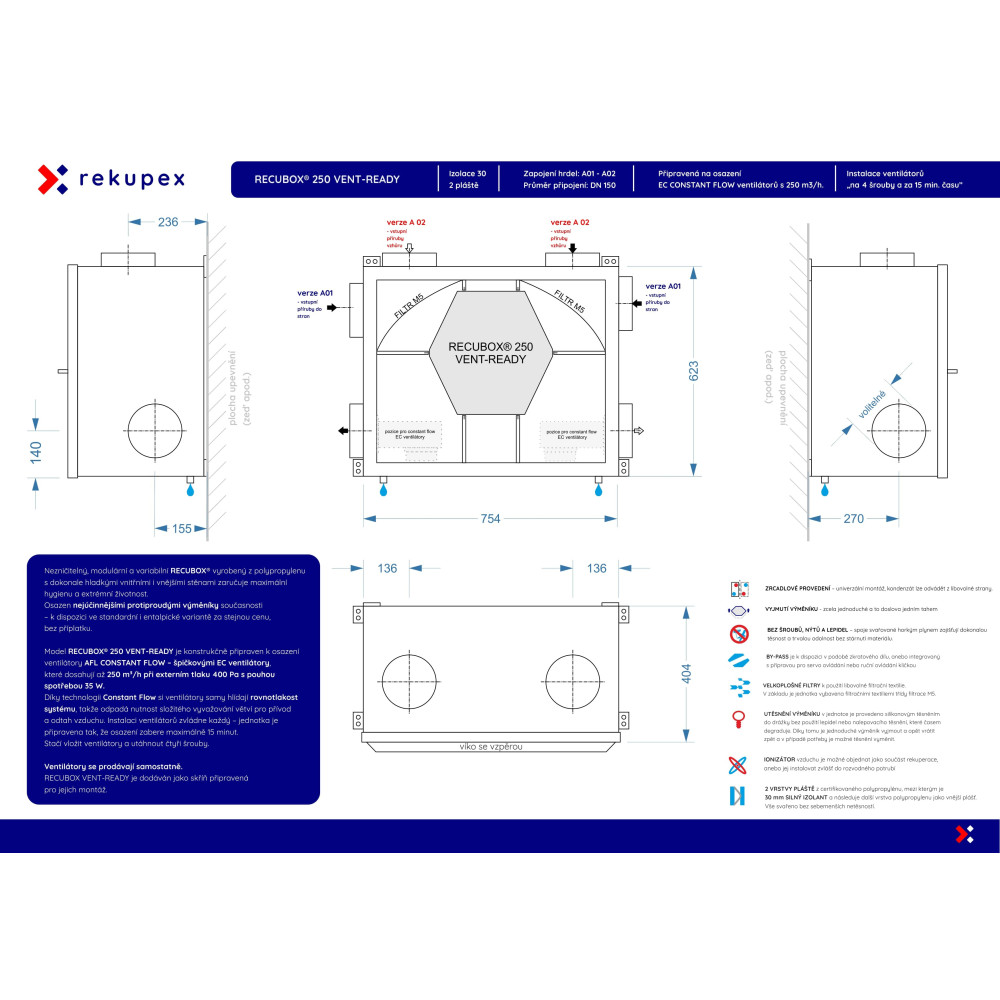

Technische Zeichnung RECUBOX® HRV 250 ohne BY-PASS – A01 Klicken Sie zum Vergrößern auf das Bild. Variante ohne BY-PASS, technische Standardausführung der Einheit. |
 |
Technische Zeichnung RECUBOX® HRV 250 mit 100% BY-PASS – A01 Klicken Sie zum Vergrößern auf das Bild. Variante mit integriertem 100% BY-PASS. |
Anschlussbeispiel RECUBOX® VENT-READY mit REX EC Regelung in einem Einfamilienhaus.
Klicken Sie zum Vergrößern auf das Schema.
Die Wahl der Variante erfolgt während des Bestellvorgangs.

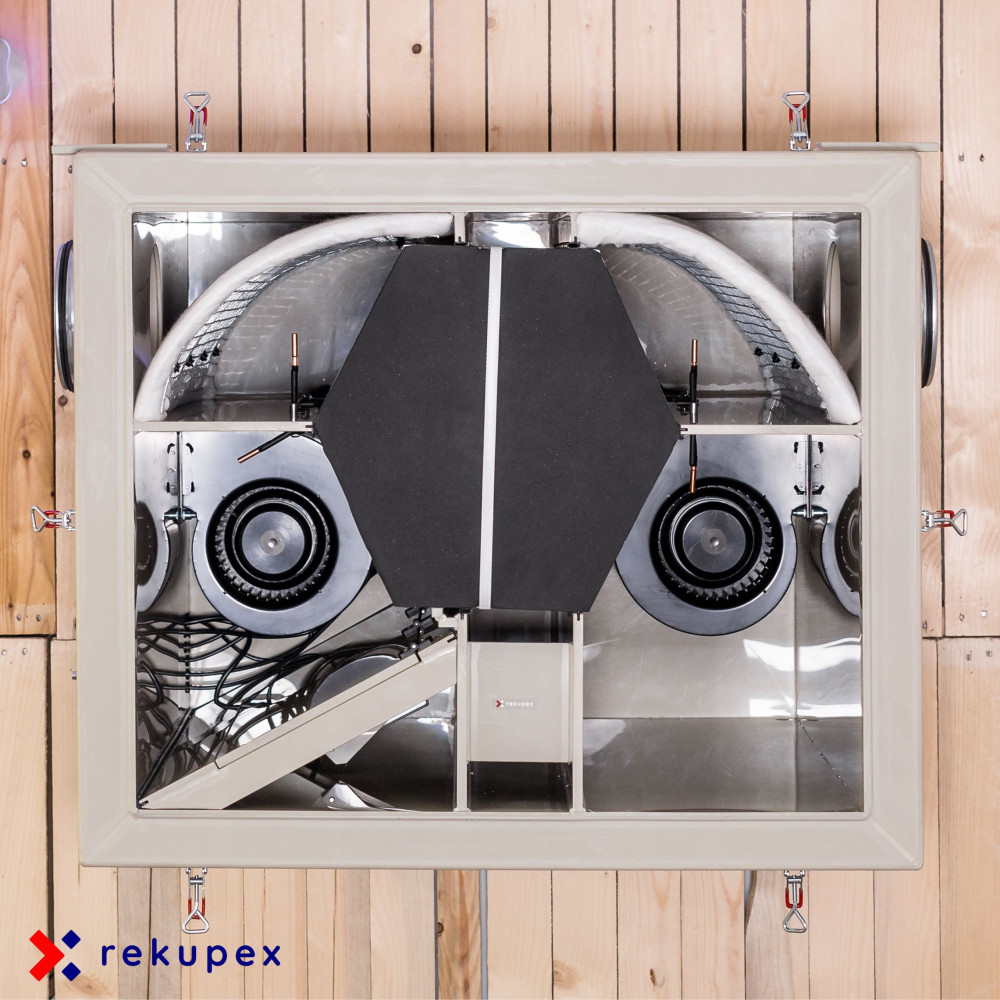

Ansicht der RECUBOX® von vorne bei geöffneter Tür.
Die angegebenen Maße verstehen sich inkl. 50 mm Isolierung und zweitem Mantel. Sollten sich die Maße etwa aufgrund größerer Stutzen oder anderer technischer Anpassungen ändern, werden wir Sie nach der Bestellung informieren.
 |
A01 – ohne BY-PASS Wärmetauscher auf breiter Wanne, 4 Stutzen zu den Seiten Maße: 743 (A) × 595 (B) × 599 (C) mm – Breite × Höhe × Tiefe Die Zeichnung zeigt den klassischen sowie den spiegelbildlichen Anschluss. |
 |
A02 – ohne BY-PASS Wärmetauscher auf breiter Wanne, 2 Stutzen nach oben, 2 Stutzen zu den Seiten Maße: 743 (A) × 595 (B) × 599 (C) mm – Breite × Höhe × Tiefe Die Zeichnung zeigt den klassischen sowie den spiegelbildlichen Anschluss. |
 |
B01L – ohne BY-PASS Wärmetauscher auf breiter Wanne, 4 Stutzen zu den Seiten Maße: 595 (A) × 743 (B) × 599 (C) mm – Breite × Höhe × Tiefe Linke Ausführung – Ablufteintritt oben links, Frischlufteintritt unten links. |
 |
B01P – ohne BY-PASS Wärmetauscher auf breiter Wanne, 4 Stutzen zu den Seiten Maße: 595 (A) × 743 (B) × 599 (C) mm – Breite × Höhe × Tiefe Rechte Ausführung – Ablufteintritt oben rechts, Frischlufteintritt unten rechts. |
RECUBOX® HRV 250 VENT-READY ist auch in Varianten inkl. 100% BY-PASS erhältlich.
Die Wahl der konkreten Variante erfolgt während des Bestellvorgangs. Unten führen wir die Grundausführungen mit Beschreibung der Orientierung und Platzierung der Anschlussstutzen auf.
| |
A01L und A01P – inkl. 100% BY-PASS Wärmetauscher auf breiter Wanne, 4 Stutzen zu den Seiten Maße: 843 (A) × 713 (B) × 599 (C) mm – Breite × Höhe × Tiefe A01L = linke Ausführung der Einheit – Frischlufteintritt in die RECUBOX® links – siehe Zeichnung A01P = rechte Ausführung der Einheit – Frischlufteintritt in die RECUBOX® rechts – siehe Zeichnung |
| |
A02L und A02P – inkl. 100% BY-PASS Wärmetauscher auf breiter Wanne, 2 Stutzen nach oben, 2 Stutzen zu den Seiten Maße: 843 (A) × 713 (B) × 599 (C) mm – Breite × Höhe × Tiefe A02L = linke Ausführung der Einheit – Frischlufteintritt in die RECUBOX® links – siehe Zeichnung A02P = rechte Ausführung der Einheit – Frischlufteintritt in die RECUBOX® rechts – siehe Zeichnung |
Die Preise sind Endpreise inkl. integriertem Wärmetauscher, aller Kosten, Steuern und Gebühren.
Technische Daten
Ja, ein Enthalpie Wärmetauscher kann einen Teil der Feuchtigkeit aus der Abluft zurückgewinnen und dadurch die Luftfeuchtigkeit im Innenraum erhöhen.
In der Praxis liegt die Steigerung typischerweise bei 10–15 % während der Heizperiode. Unter idealen Bedingungen kann sie auch 25–30 % erreichen.
Dies bestätigt auch ein realer Test eines unabhängigen Anwenders, der den RECUTECH Enthalpie Wärmetauscher in seiner AEREX Lüftungsanlage installiert und die Luftfeuchtigkeit im Haus langfristig gemessen hat.
Reale Messung der Luftfeuchtigkeit im Haus
Wichtig ist: Ein Enthalpie Wärmetauscher erzeugt keine Feuchtigkeit, sondern führt sie lediglich teilweise zurück. Der Effekt zeigt sich daher schrittweise über mehrere Tage bis Wochen.
