Die Grundlage für eine Hightech-Wiederherstellung.

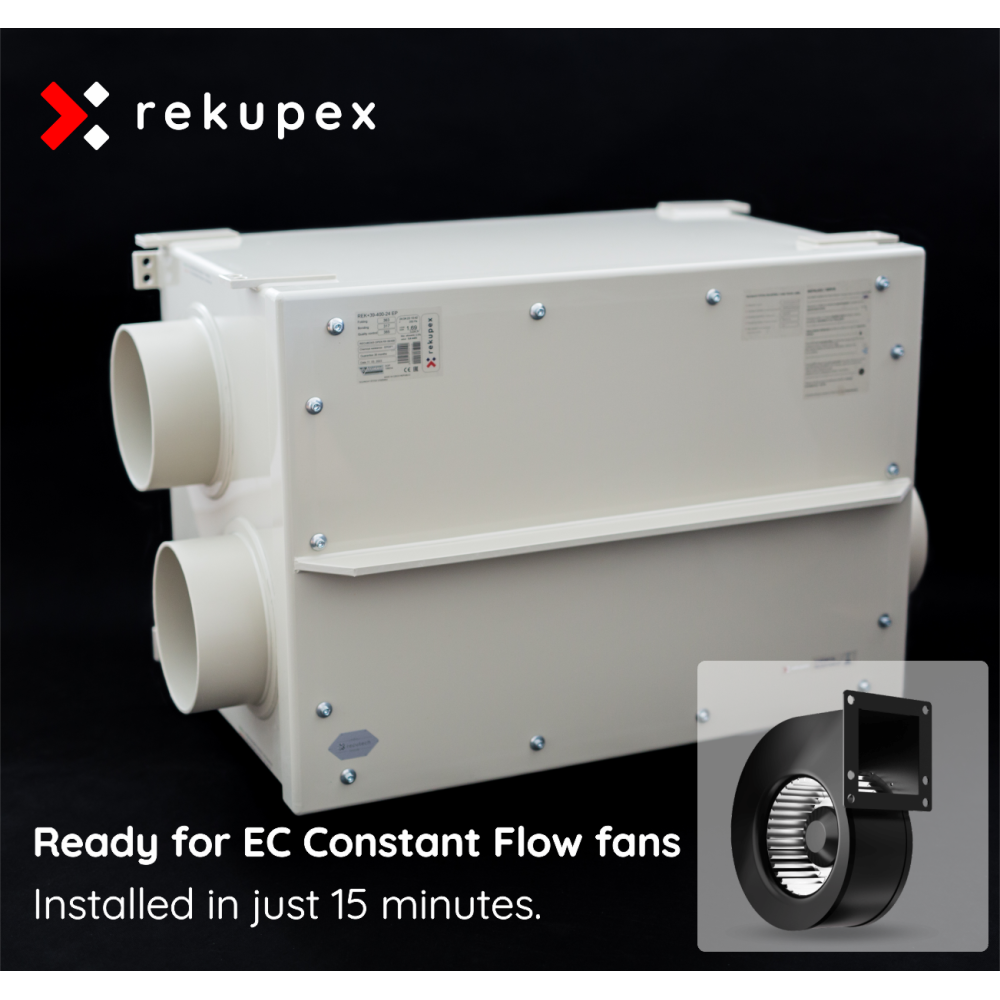

RECUBOX® 360 VENT-READY ist bereit für eine einfache Installation
Hochwertige AFL EC-Ventilatoren mit CONSTANTFLOW-System
RECUBOX® HRV 360 VENT-READY ist eine kompakte Lüftungszentrale, vorbereitet für die Bestückung mit AFL CONSTANT FLOW EC-Ventilatoren. Sie stellt eine äußerst widerstandsfähige, hygienische und variable Basis für die moderne gleichdruckgesteuerte Wohnraumlüftung in Einfamilienhäusern, Wohnungen und kleineren Gewerbeobjekten dar.
Maßfertigung in der Tschechischen Republik. Wir fertigen RECUBOX® Einheiten komplett in der Tschechischen Republik nach präzisen Kundenanforderungen. Wir verwenden hochwertige Polypropylen-Materialien der Firma SIMONA AG und professionelle Verarbeitungstechnologie mit Geräten von Leister AG.
Das Gehäuse ist konstruktiv für den Einbau von AFL EC CONSTANT FLOW Ventilatoren optimiert, welche eine außerordentlich intelligente Lösung für die moderne Wärmerückgewinnung darstellen. Dank der integrierten Constant-Flow-Funktion reagieren die Ventilatoren automatisch auf Widerstandsänderungen im System und helfen dabei, langfristig einen stabilen Luftstrom, Druckgleichheit, niedrigen Geräuschpegel und einen sparsamen Betrieb aufrechterhalten.
Die Einheit ist mit einem Gegenstrom-Wärmetauscher mit einem Wirkungsgrad von bis zu 90 % ausgestattet. Der Wärmetauscher ist bewusst auf niedrige Druckverluste ausgelegt, was zu einem leisen, wirtschaftlichen und effizienten Betrieb beiträgt.

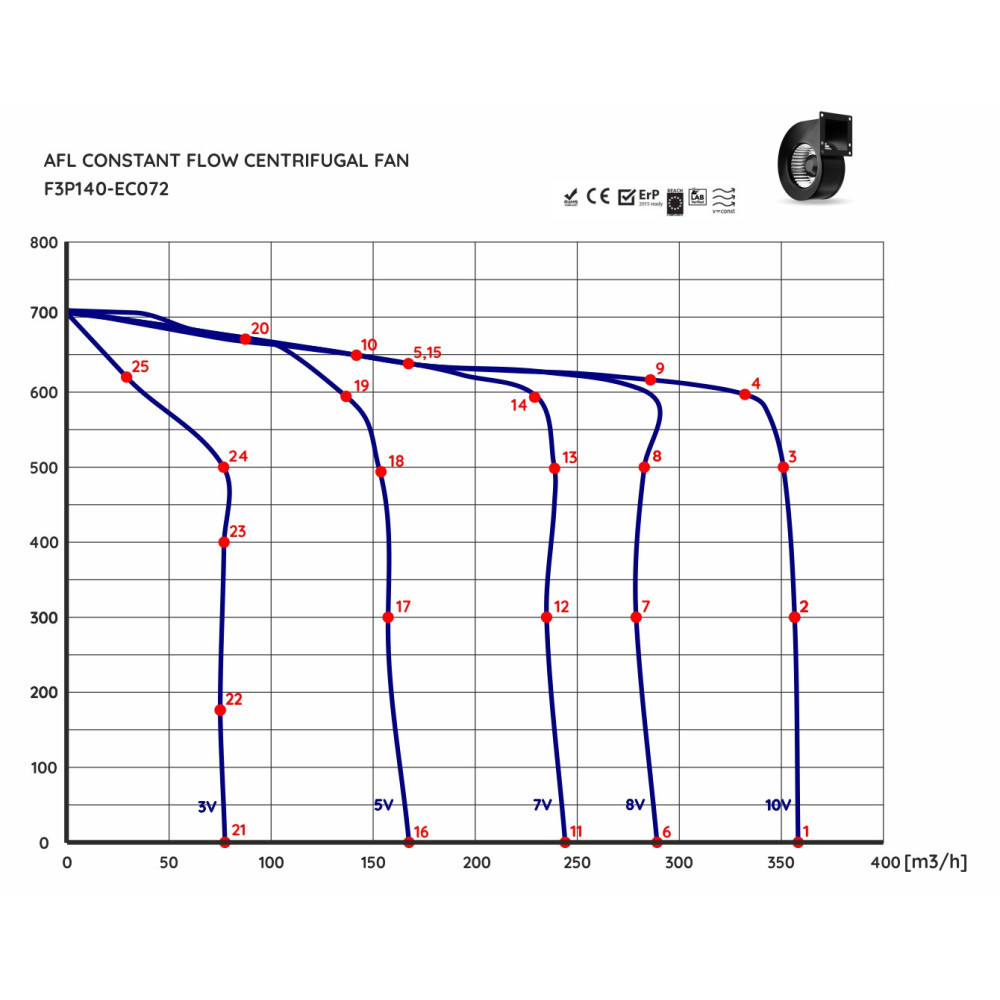

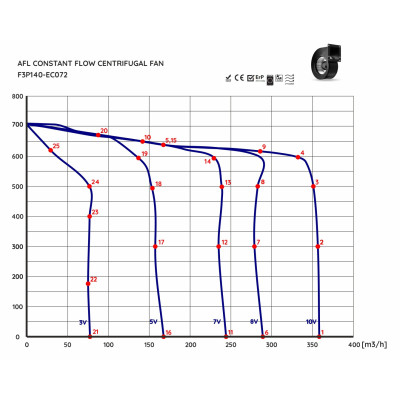

Leistungsparameter des Systems mit AFL CONSTANT FLOW Ventilatoren:
.jpg)
1. RECUTECH RSK+16-400-25 – Aluminium-Gegenstromwärmetauscher, tschechischer Hersteller
2. RECUTECH RSF+16-400-H-F-29 – Wärmetauscher mit HPS-Lamellen, tschechischer Hersteller
3. ZERN ENGINEERING HU-EX6 366/400 – Wärmetauscher mit HPS-Lamellen und HPS-Mantel, ukrainischer Hersteller

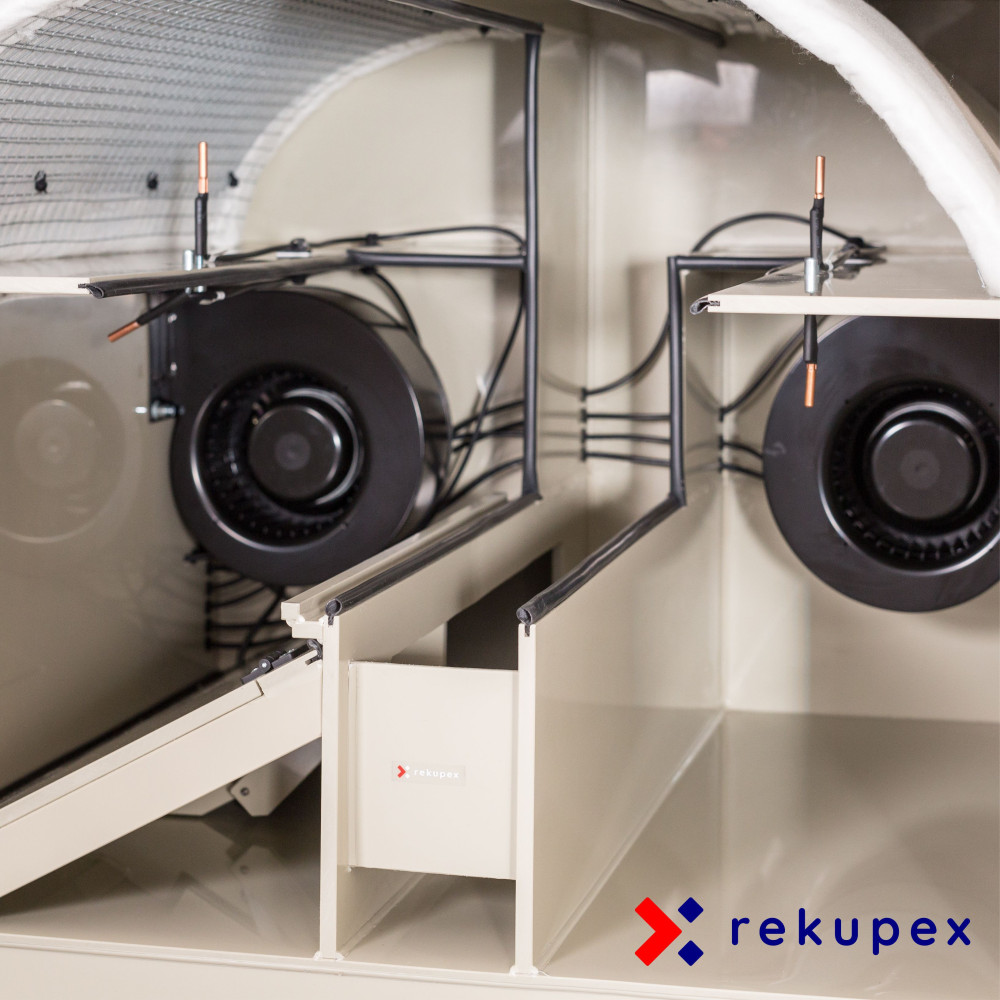

Das Gehäuse ist so vorbereitet, dass die Ventilatoren sehr schnell und ohne komplexe Anpassungen eingebaut werden können. Die Montage der AFL CONSTANT FLOW Ventilatoren erfolgt durch einfaches Einsetzen in die vorbereitete Öffnung und anschließende Befestigung.
Alle Anschlüsse sowie der Kondensatablauf sind gespiegelt ausgeführt, sodass Sie die endgültige Ausrichtung der Einheit erst bei der eigentlichen Installation wählen. RECUBOX® kann gleichzeitig auch mit externen Ventilatoren nach eigenem Entwurf betrieben werden.
Die Steuerung der EC-Ventilatoren erfolgt sehr einfach über ein DC 0–10 V Signal. Die Einheit kann beispielsweise gesteuert werden über:
Lieferumfang: RECUBOX® HRV 360 VENT-READY wird als separates Gehäuse ohne Ventilatoren und ohne Steuereinheit geliefert. Diese können separat erworben und einfach vom Benutzer installiert werden.
RECUBOX® ist bereits in der Grundausführung für Messung, Verkabelung und sichere Elektroinstallation vorbereitet. Dank durchdachter Details erfolgt die Montage der Sensoren, die Kabelführung und der Anschluss der Ventilatoren schnell, übersichtlich und technisch sauber.
Das Gerät erleichtert somit nicht nur die Installation selbst, sondern auch künftigen Service, Anpassungen und Systemerweiterungen.
|
|

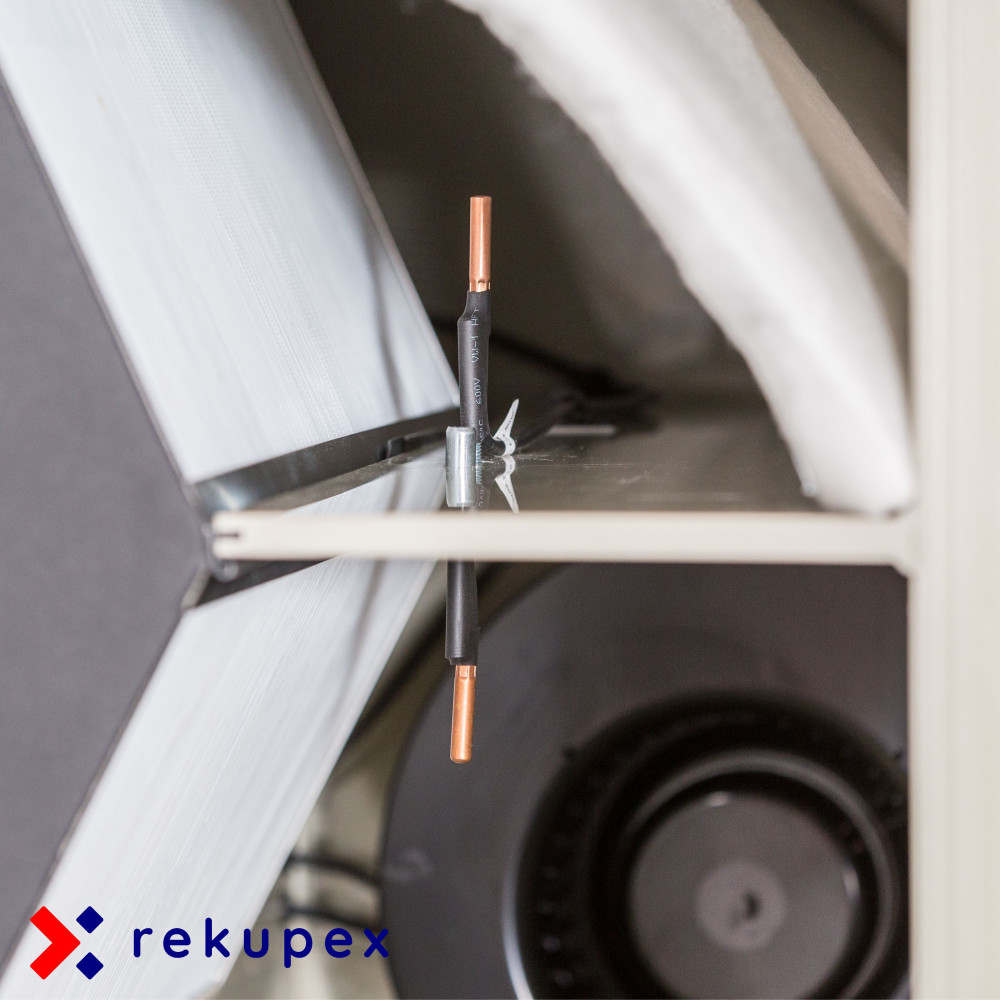

4 Halterungen für Sensoren RECUBOX® enthält 4 Halterungen für die Montage von Sensoren. Jede Halterung befindet sich in einem der Hauptluftwege: SUP, EHA, ETA und ODA. Dadurch ist die Einheit für eine einfache und übersichtliche Installation von Messelementen genau dort vorbereitet, wo sie für eine korrekte Steuerung und Systemüberwachung benötigt werden. |
|
|
Dichte Gummikabeldurchführungen RECUBOX® verfügt über dichte Gummikabeldurchführungen, die in der Grundausführung verschlossen sind. Die Durchführungen sind für eine sichere und saubere Kabelführung ohne zusätzliche Eingriffe in die Gehäusekonstruktion konzipiert, insbesondere für:
|
|
|

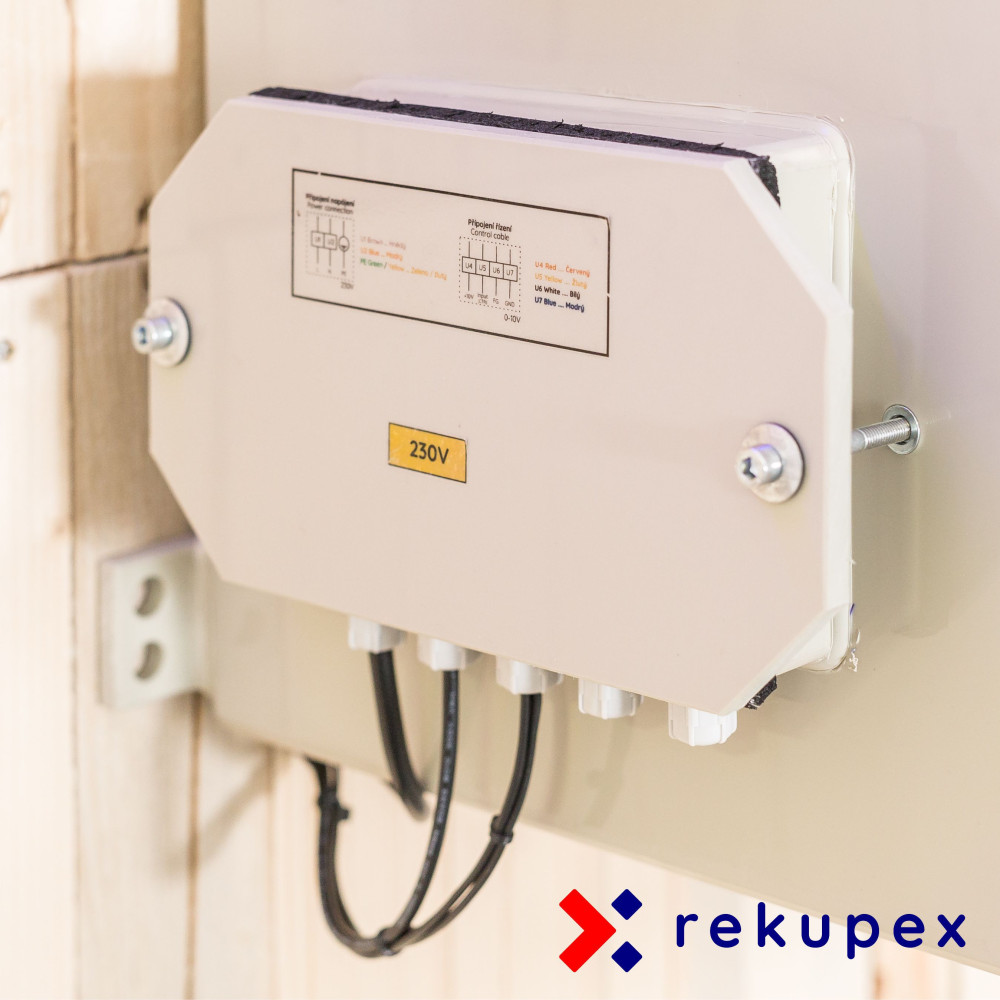

Geräumige Installationsdose für sichere Elektroinstallation RECUBOX® ist mit einer ausreichend großen Installationsdose für eine übersichtliche und sichere elektrische Verkabelung ausgestattet. Alle Leiter und Kabel werden durch dichte Gummidurchführungen in diese Dose geführt, was das System vor Luft- und Feuchtigkeitseintritt schützt. Aus der Installationsdose führen Schraubverschraubungen, die eine hermetisch dichte und mechanisch widerstandsfähige Kabelausführung zu anderen Systemteilen ermöglichen. Das Ergebnis ist eine saubere, professionelle und langfristig zuverlässige Elektro-Lösung. |
RECUBOX® HRV 360 VENT-READY ist auch in einer Variante mit 100% mechanischem BY-PASS erhältlich. Dieses ausgeklügelte System schließt im richtigen Moment den Frischluftdurchgang durch den Wärmetauscher und öffnet gleichzeitig einen großen Bypass-Kanal hinter dem Wärmetauscher.
Der Vorteil ist, dass auch bei aktivem Bypass die Luft weiterhin durch denselben Filter wie im Normalbetrieb über den Wärmetauscher gefiltert wird.

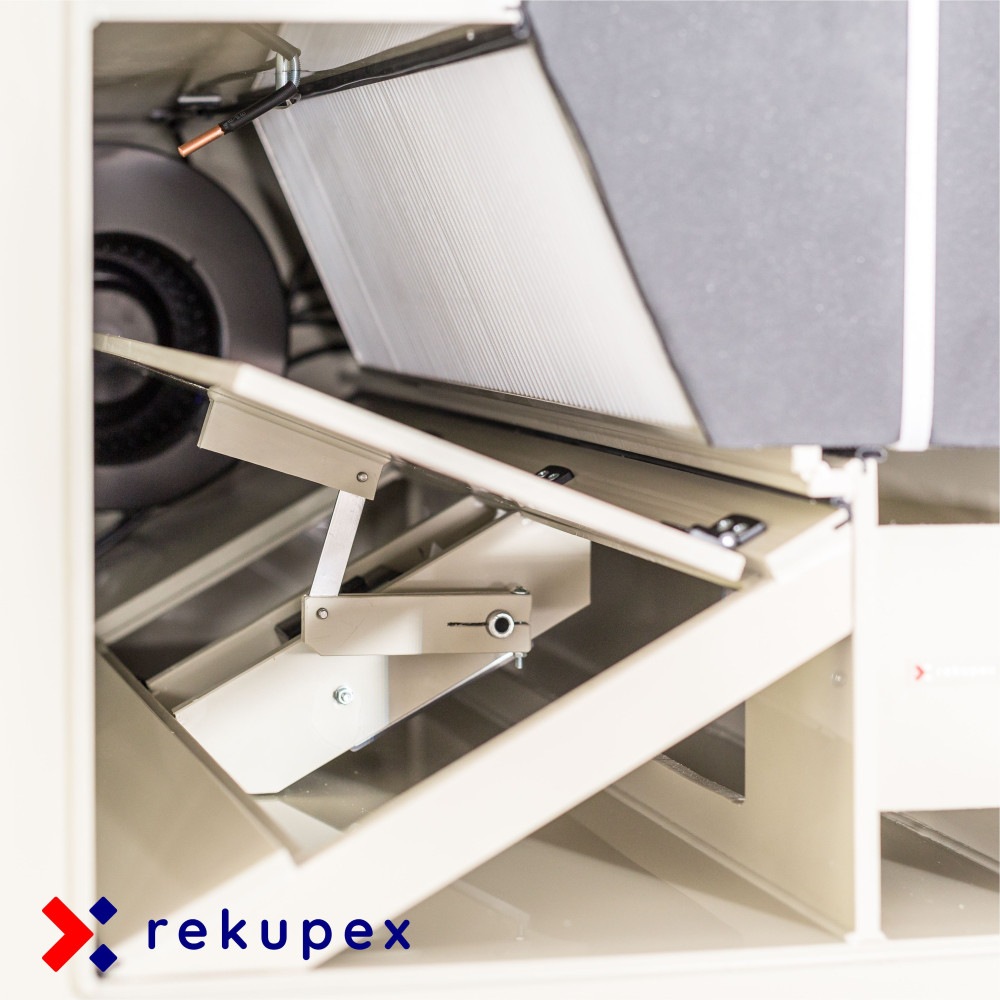

Herausnehmbarer BY-PASS Mechanismus
Der gesamte Mechanismus kann mit einem Handgriff komplett aus der RECUBOX® entnommen werden, genau wie die anderen Komponenten. Service, Inspektion und Reinigung sind dadurch extrem einfach.
Der Mechanismus ist konstruktiv für die Montage eines beliebigen Stellantriebs mit einem Mindestdrehmoment von 5 Nm vorbereitet. Der Stellmotor wird auf einer vorbereiteten Kunststoffplatte (10 mm Dicke) befestigt und mit der beiliegenden metrischen Schraube gegen Verdrehen gesichert. Erforderlich ist die Kompatibilität mit einer Welle von 14 mm Durchmesser.
Die Dichtheit des Gehäuses ist entscheidend für eine effiziente Wärmerückgewinnung. RECUBOX® ist mit massiven einstellbaren Spannverschlüssen ausgestattet, die eine präzise Justierung des Deckelandrucks auf die Dichtung ermöglichen. Dadurch saugt das Gerät keine Falschluft an und arbeitet mit maximaler Effizienz.
Dank der robusten Konstruktion, hohen Qualität und hygienischen Unbedenklichkeit sind unsere RECUBOXEN® Teil zahlreicher Projekte der Tschechischen Technischen Universität (ČVUT), einschließlich des einzigartigen S.A.W.E.R. Systems, das das UCEEB zur Gewinnung von Trinkwasser aus der Luft entwickelt.

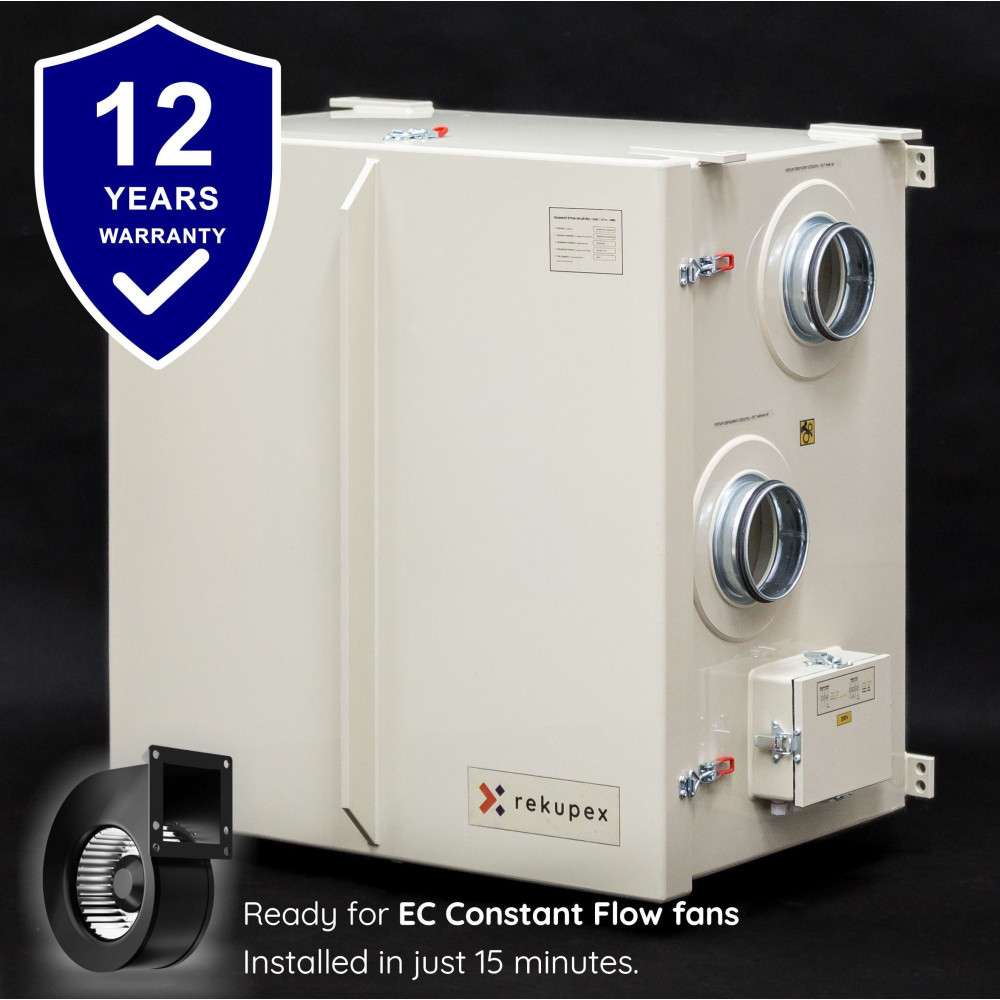

Auf die Gehäusedichtheit der RECUBOX® Einheiten gewähren wir eine überdurchschnittliche Garantie von 12 Jahren.
Das Gehäuse besteht aus hochwertigem Polypropylen und wird mittels Warmgasschweißen gefügt, wodurch homogene, feste und langfristig stabile Verbindungen ohne Degradationsrisiko entstehen.
Im Gegensatz zu Konstruktionen mit Klebeverbindungen, Dichtbändern oder Materialkombinationen behält RECUBOX® seine Luftdichtheit und mechanische Widerstandsfähigkeit auch nach vielen Betriebsjahren bei.
RECUBOX® HRV 360 VENT-READY ist nicht nur ein für Ventilatoren vorbereitetes Gehäuse. Es ist eine durchdachte Basis für eine außerordentlich komfortable, stabile und technisch fortschrittliche Wärmerückgewinnung. Gerade bei der Bestückung mit AFL EC CONSTANT FLOW Ventilatoren zeigt sich die wahre Stärke des gesamten VENT-READY Konzepts.
Hauptvorteil der CONSTANT FLOW Technologie:
AFL-Ventilatoren halten automatisch einen konstanten Luftvolumenstrom aufrecht, auch wenn sich die Druckverluste im System ändern. Dies bedeutet, dass die Einheit stabil arbeitet, auch wenn Filter allmählich verschmutzen, sich Betriebsbedingungen ändern oder der Widerstand im Luftverteilsystem schwankt.
Dies ist ein enormer Vorteil gegenüber herkömmlichen Ventilatoren, bei denen das System aufwendig nachjustiert werden muss und bei jeder Widerstandsänderung die Leistung sinken oder die Druckgleichheit verloren gehen kann. Mit AFL CONSTANT FLOW Ventilatoren erhalten Sie einen wesentlich stabileren Betrieb, sichereren Luftaustausch und höheren Komfort ohne unnötige Eingriffe in die Einstellungen.
| Konstanter Luftstrom | Die Ventilatoren kompensieren automatisch Widerstandsänderungen im System und halten die eingestellte Leistung ohne ständiges Nachjustieren. |
| Einfachere Druckgleichheit | Zuluft und Abluft können langfristig in einem stabileren Verhältnis gehalten werden, was für die korrekte Funktion der Wärmerückgewinnung entscheidend ist. |
| Niedrigerer Geräuschpegel | Bei geringerem Widerstand reduziert der Ventilator automatisch die Drehzahl, sodass das System leiser und kultivierter laufen kann. |
| Geringerer Verbrauch | Wenn keine hohe Leistung benötigt wird, verbraucht der Ventilator nicht unnötig Energie. Das Ergebnis ist ein sparsamerer Betrieb. |
| Volle Regulierbarkeit | Die Constant-Flow-Eigenschaft funktioniert im gesamten Regelbereich, sodass die Leistung der Einheit einfach an den aktuellen Bedarf des Objekts angepasst werden kann. |
Praktisches Ergebnis für den Benutzer:
Wenn Sie RECUBOX® HRV 360 VENT-READY wählen und mit AFL EC CONSTANT FLOW Ventilatoren bestücken, erhalten Sie eine äußerst intelligente Verbindung: eine unverwüstliche, hygienische und servicefreundliche RECUBOX® Einheit und dazu Ventilatoren, die selbstständig einen stabilen Luftstrom überwachen. Das Ergebnis ist eine moderne Wärmerückgewinnung mit hohem Komfort, geringem Geräuschpegel und ohne unnötig komplizierte Einregulierung.
Sehen Sie selbst, warum AFL CONSTANT FLOW Ventilatoren für die RECUBOX® VENT-READY so außergewöhnlich sind.
Im Video sehen Sie das Prinzip, durch das die Ventilatoren automatisch auf Widerstandsänderungen im System reagieren und helfen, die Leistung der Wärmerückgewinnung langfristig stabil zu halten.
VENT-READY ergibt gerade mit AFL CONSTANT FLOW wirklich Sinn. Es geht nicht nur um mechanische Kompatibilität, sondern um ein funktionales Ganzes, das einen stabileren Luftstrom, leiseren Lauf, geringeren Verbrauch und einen einfacheren Weg zur professionell funktionierenden gleichdruckgesteuerten Wärmerückgewinnung bietet.
 |
Einfache Entnahme des Wärmetauschers Der Wärmetauscher lässt sich einfach und schnell mit einem Handgriff aus der RECUBOX® entnehmen. Er ist auf einem Gleitsystem gelagert, das ein bequemes Herausziehen ermöglicht. |
 |
Maximale Hygiene Sowohl der Wärmetauscher als auch die gesamte Einheit können leicht entnommen und gründlich gereinigt werden. Der Wärmetauscher ist mit dem Hygienezertifikat ILH Berlin ausgezeichnet. |
 |
Mechanische Abdichtung ohne Klebstoffe Der Wärmetauscher ist mit einer Dichtung in einer Nut abgedichtet, ohne Verwendung von Klebern oder Klebebändern. Die Dichtung kann bei Bedarf leicht ausgetauscht werden. |
 |
Ohne Schrauben, Nieten und Klebstoffe RECUBOX® wird aus einer einzigen Materialart mittels Warmgasschweißtechnologie hergestellt. Das Ergebnis sind dichte und langfristig stabile Verbindungen ohne Alterungserscheinungen. |
 |
Breites Größenspektrum Die VENT-READY-Serie ist in mehreren Leistungsvarianten erhältlich, und auf Anfrage können auch größere Ausführungen für höhere Volumenströme gefertigt werden. |
 |
Kompatibilität mit RECUTECH-Wärmetauschern u.a. Die Einheiten sind für hochwertige RECUTECH-Wärmetauscher mit EUROVENT-Zertifizierung und andere kompatible Wärmetauscher je nach Konfiguration ausgelegt. |
 |
Gleichdruckbetrieb Bei Verwendung von AFL CONSTANT FLOW Ventilatoren lässt sich sehr einfach ein stabiler Gleichdruckbetrieb des gesamten Lüftungssystems erreichen. |
 |
Optionaler Ionisator-Einbau Die Einheit kann zum Beispiel um einen MALAPA IN03 Ionisator ergänzt werden. |
 |
Maximale Variabilität Die Positionierung der Ein- und Auslassstutzen kann in einer breiten Variantenvielfalt an die konkrete Installation angepasst werden. |
 |
Gespiegelte Ausführung Alle Varianten sind sowohl in linker als auch rechter Ausführung verfügbar. Der Kondensatablauf ist über einen 1/2"-Anschluss in zwei Positionen gelöst. |
 |
Einfache Montage Die Einheit ist für die Montage mittels Gewindestangen vorbereitet und ermöglicht eine einfache Platzierung im Technikraum. |
 |
Großflächige Filter Die Einheit ermöglicht die Verwendung verschiedener Filtermedien. In der Grundausführung ist sie mit Filtervlies der Klasse M5 bestückt. |
 |
BY-PASS Es ist ein Bypass-Teil oder ein integrierter 100% BY-PASS verfügbar. |
 |
RECUBOX® kann ohne Isolierung oder mit einer Isolierung von 30 mm und 50 mm bestellt werden. Die Isolierung ist hermetisch zwischen zwei Gehäusewänden eingeschlossen. Bei der isolierten Ausführung wird neben dem Isoliermaterial eine zusätzliche 5 mm PP-Wand hinzugefügt, was die Widerstandsfähigkeit und die Gesamtqualität der Ausführung erhöht. |
 |

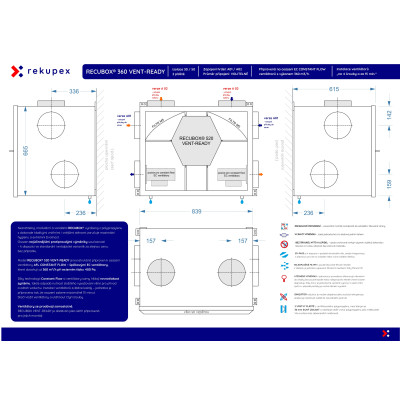

Technische Zeichnung RECUBOX® HRV 360 ohne BY-PASS – A01 Klicken Sie auf das Bild zum Vergrößern. Variante ohne BY-PASS, technische Standardausführung der Einheit. |
 |
Technische Zeichnung RECUBOX® HRV 360 mit 100% BY-PASS – A01 Klicken Sie auf das Bild zum Vergrößern. Variante mit integriertem 100% BY-PASS. |
Beispiel für den Anschluss der RECUBOX® VENT-READY mit REX EC Steuerung in einem Einfamilienhaus.
Klicken Sie auf das Schema zum Vergrößern.
Die Auswahl der Variante erfolgt während des Bestellvorgangs.

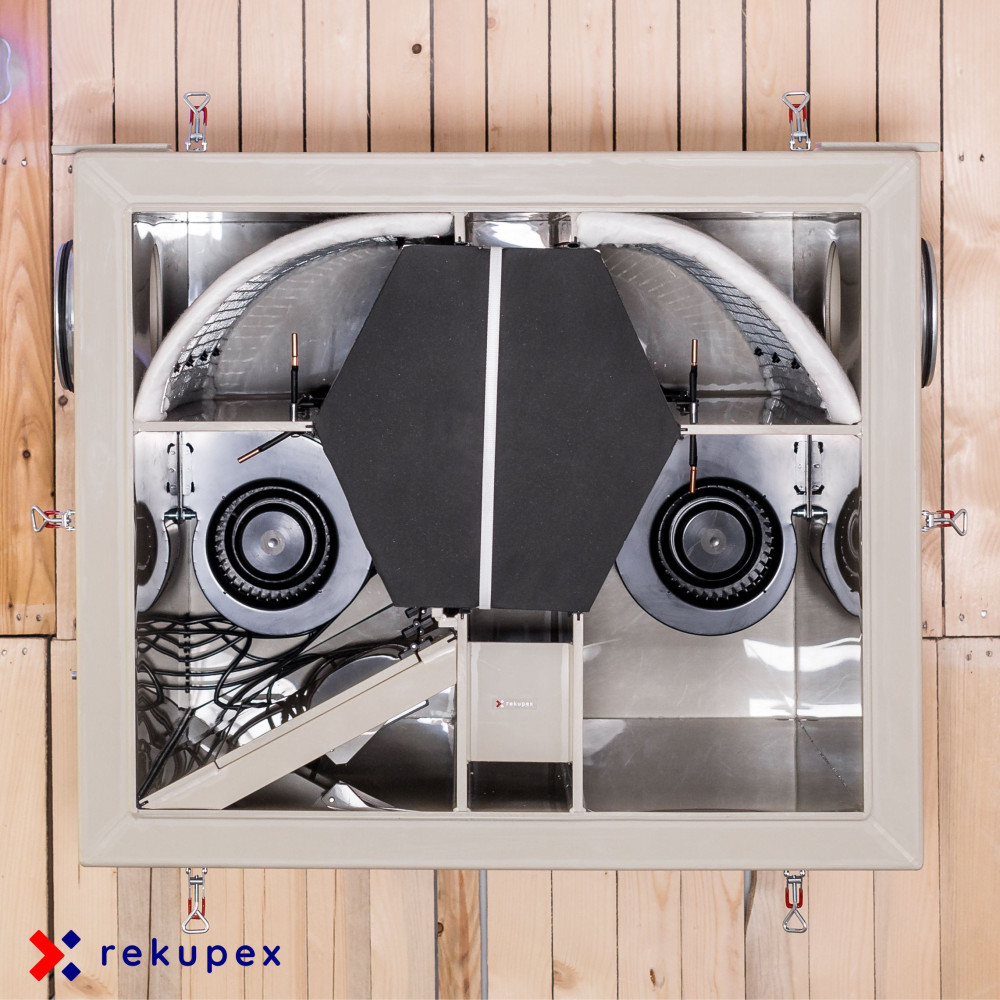

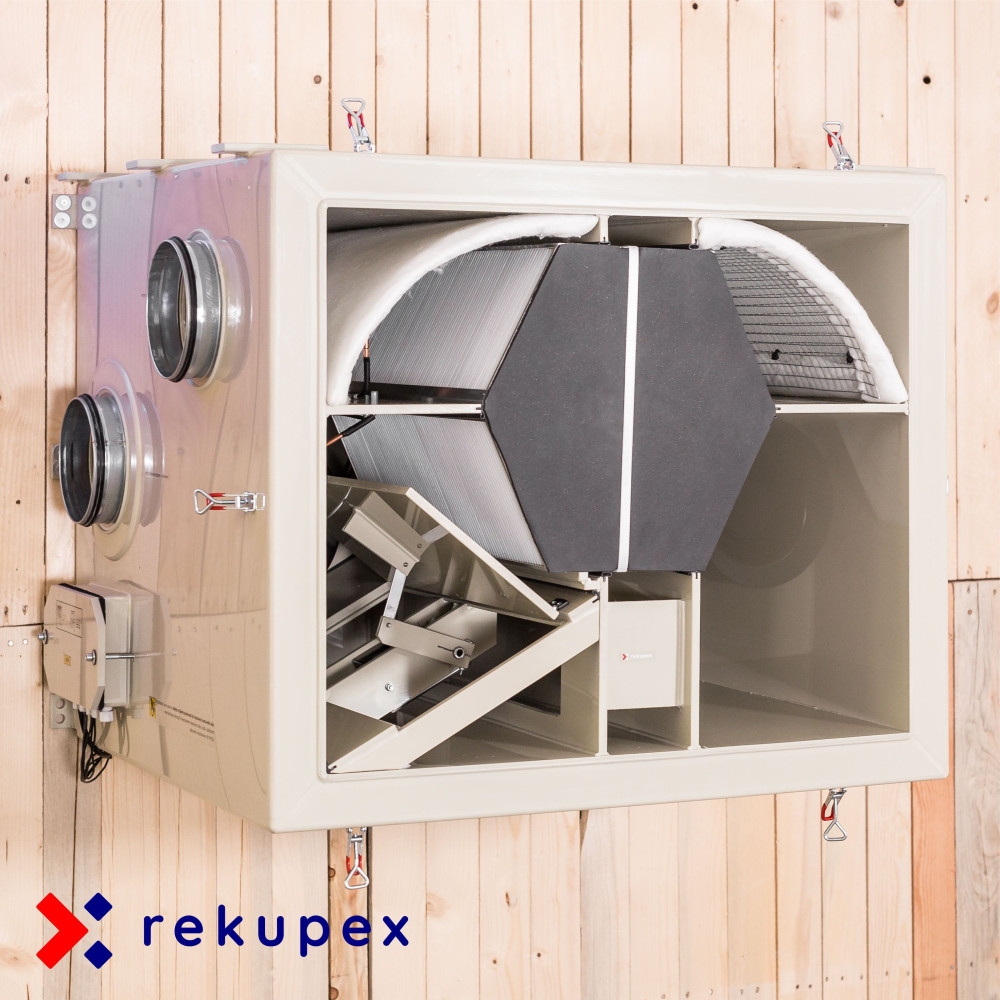

Vorderansicht der RECUBOX® bei geöffneter Tür.
Die angegebenen Maße verstehen sich inklusive 50 mm Isolierung und der zweiten Gehäusewand. Sollten sich die Maße zum Beispiel aufgrund größerer Stutzen oder anderer technischer Anpassungen ändern, informieren wir Sie nach der Bestellung.
 |

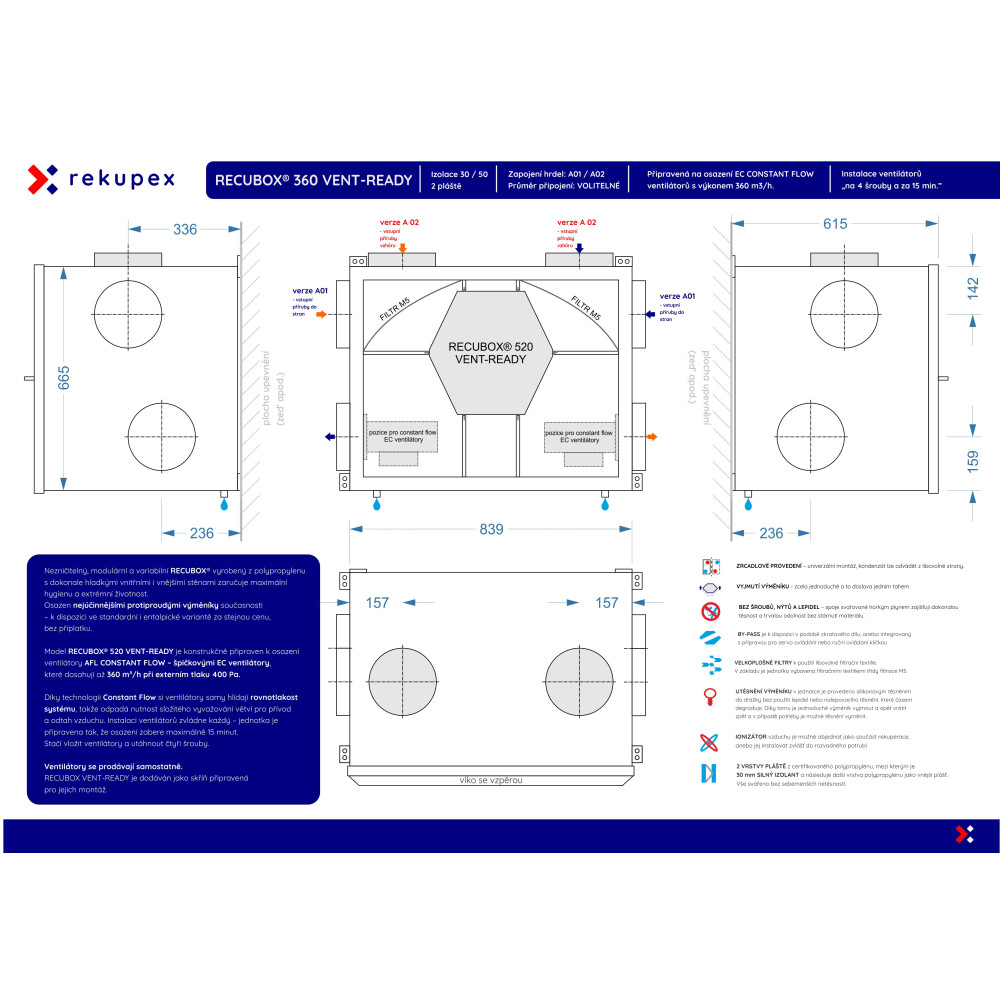

A01 – ohne BY-PASS Wärmetauscher auf breiter Wanne, 4 seitliche Stutzen Maße: 843 (A) × 623 (B) × 699 (C) mm – Breite × Höhe × Tiefe Die Zeichnung zeigt sowohl die klassische als auch die gespiegelte Anbindung. |
 |
A02 – ohne BY-PASS Wärmetauscher auf breiter Wanne, 2 Stutzen nach oben, 2 seitliche Stutzen Maße: 843 (A) × 623 (B) × 699 (C) mm – Breite × Höhe × Tiefe Die Zeichnung zeigt sowohl die klassische als auch die gespiegelte Anbindung. |
 |

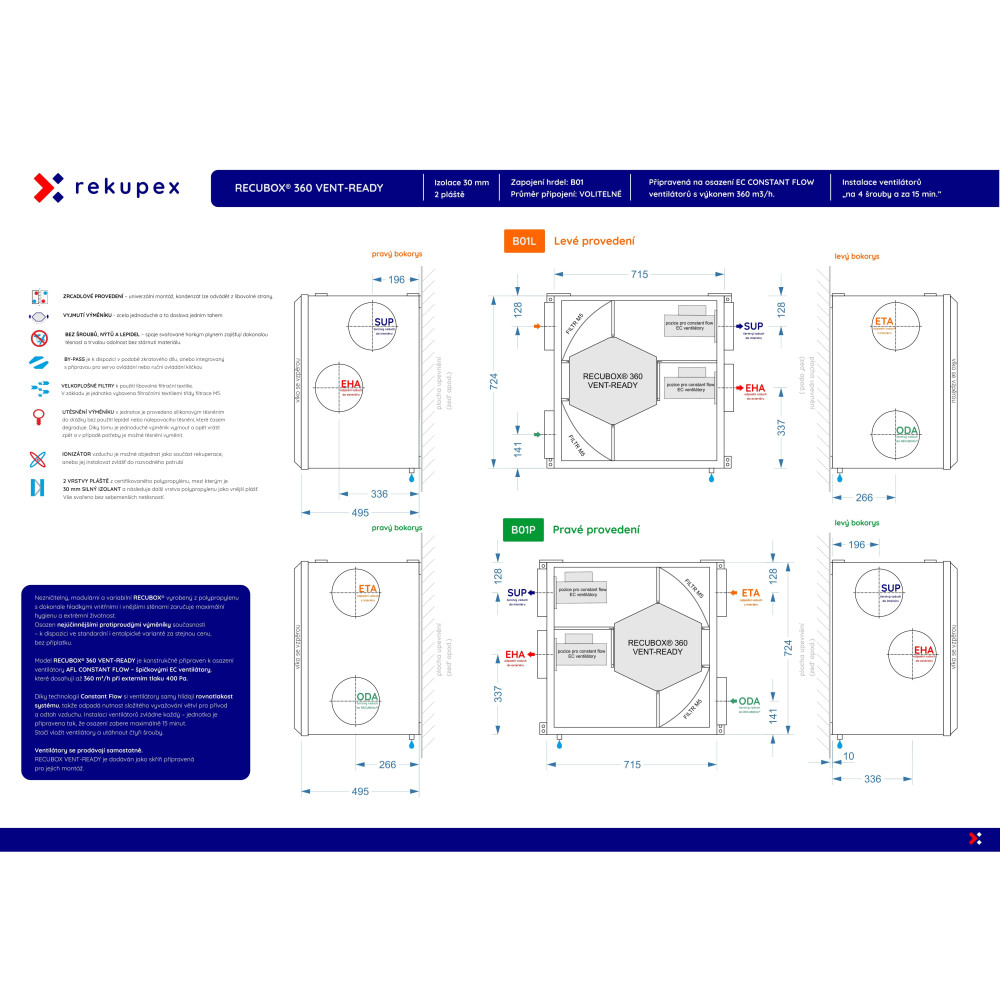

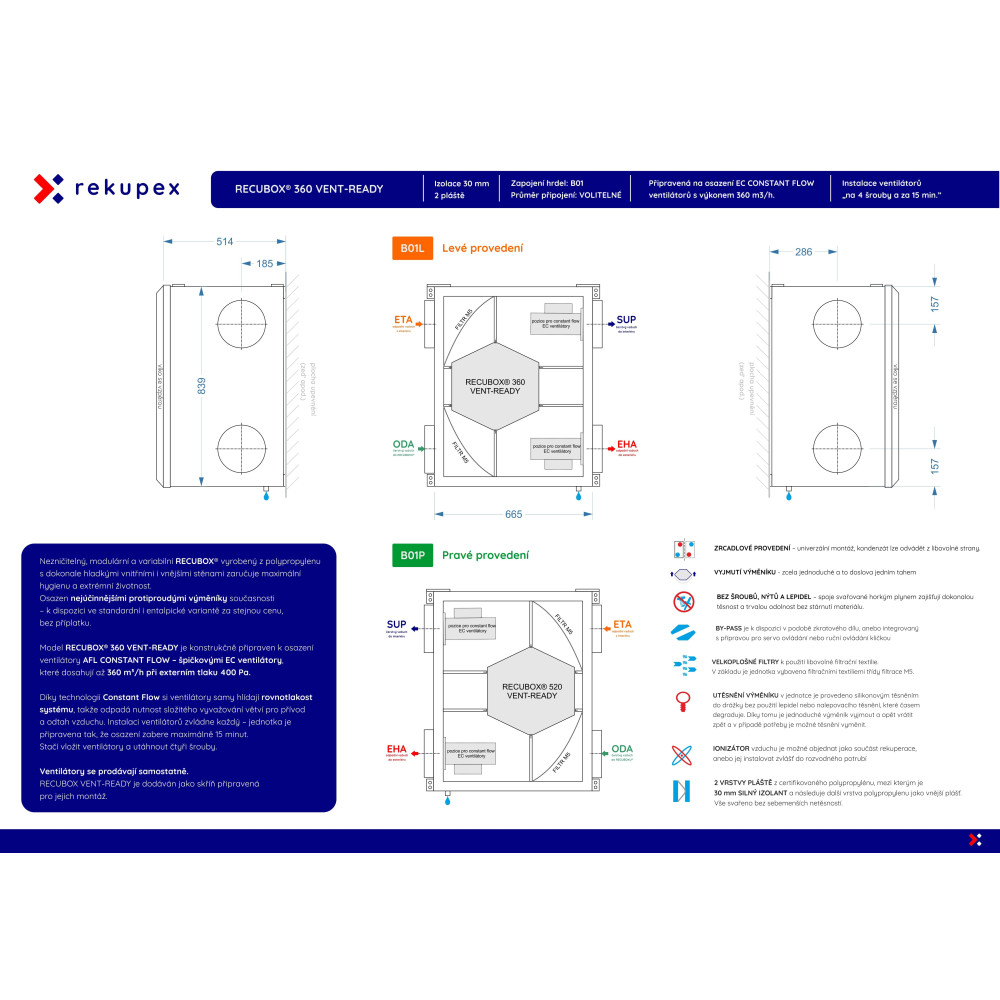

B01L – ohne BY-PASS Wärmetauscher auf breiter Wanne, 4 seitliche Stutzen Maße: 623 (A) × 843 (B) × 699 (C) mm – Breite × Höhe × Tiefe Linke Ausführung – Ablufteintritt oben links, Außenlufteintritt unten links. |
 |
B01P – ohne BY-PASS Wärmetauscher auf breiter Wanne, 4 seitliche Stutzen Maße: 623 (A) × 843 (B) × 699 (C) mm – Breite × Höhe × Tiefe Rechte Ausführung – Ablufteintritt oben rechts, Außenlufteintritt unten rechts. |
RECUBOX® HRV 360 VENT-READY ist auch in Varianten inklusive 100% BY-PASS erhältlich.
Die Auswahl der konkreten Variante erfolgt während des Bestellvorgangs. Nachfolgend führen wir die Grundausführungen mit Beschreibung der Orientierung und Stutzenanordnung auf.
| |
A01L und A01P – inklusive 100% BY-PASS Wärmetauscher auf breiter Wanne, 4 seitliche Stutzen Maße: 843 (A) × 713 (B) × 699 (C) mm – Breite × Höhe × Tiefe A01L = Linke Ausführung – Außenlufteintritt in die RECUBOX® links – siehe Zeichnung A01P = Rechte Ausführung – Außenlufteintritt in die RECUBOX® rechts – siehe Zeichnung |
| |
A02L und A02P – inklusive 100% BY-PASS Wärmetauscher auf breiter Wanne, 2 Stutzen nach oben, 2 seitliche Stutzen Maße: 843 (A) × 713 (B) × 699 (C) mm – Breite × Höhe × Tiefe A02L = Linke Ausführung – Außenlufteintritt in die RECUBOX® links – siehe Zeichnung A02P = Rechte Ausführung – Außenlufteintritt in die RECUBOX® rechts – siehe Zeichnung |
Die Preise sind Endpreise inklusive integriertem Wärmetauscher sowie aller Kosten, Steuern und Gebühren.
Technische Daten
Ja, ein Enthalpie Wärmetauscher kann einen Teil der Feuchtigkeit aus der Abluft zurückgewinnen und dadurch die Luftfeuchtigkeit im Innenraum erhöhen.
In der Praxis liegt die Steigerung typischerweise bei 10–15 % während der Heizperiode. Unter idealen Bedingungen kann sie auch 25–30 % erreichen.
Dies bestätigt auch ein realer Test eines unabhängigen Anwenders, der den RECUTECH Enthalpie Wärmetauscher in seiner AEREX Lüftungsanlage installiert und die Luftfeuchtigkeit im Haus langfristig gemessen hat.
Reale Messung der Luftfeuchtigkeit im Haus
Wichtig ist: Ein Enthalpie Wärmetauscher erzeugt keine Feuchtigkeit, sondern führt sie lediglich teilweise zurück. Der Effekt zeigt sich daher schrittweise über mehrere Tage bis Wochen.
