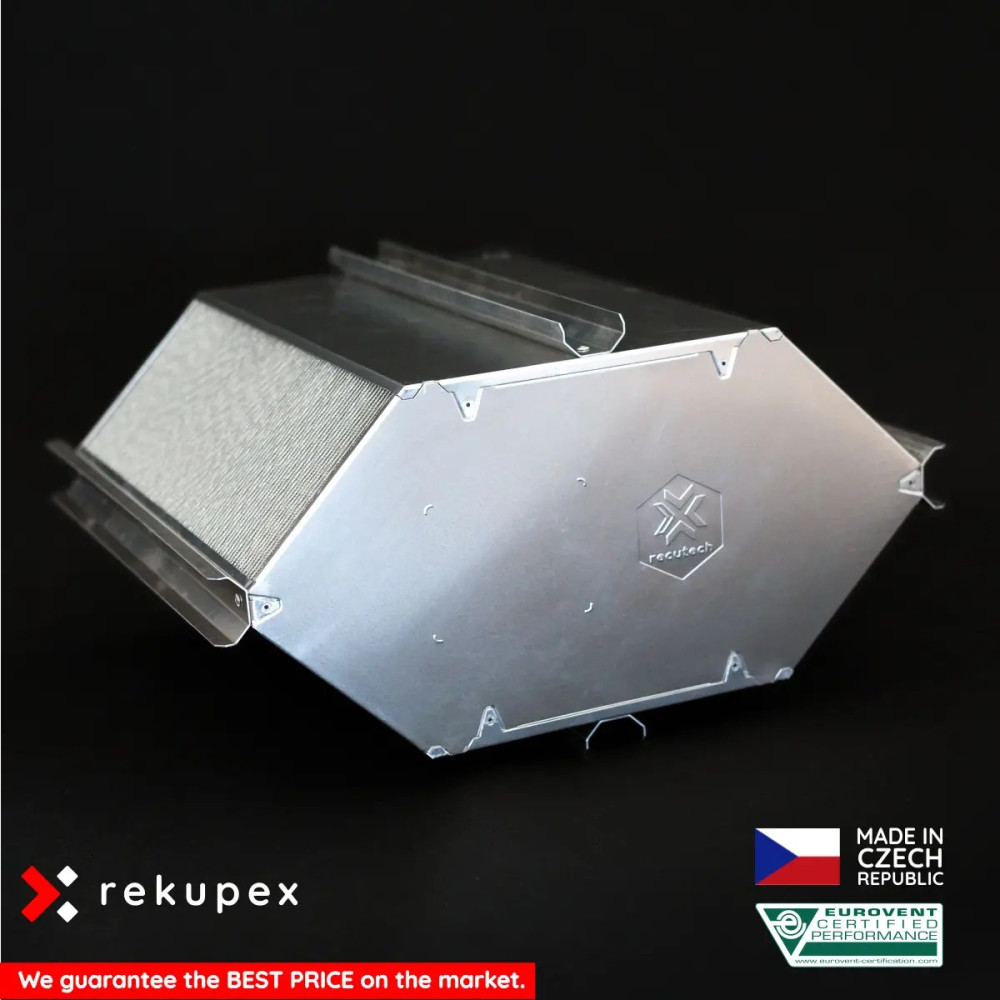

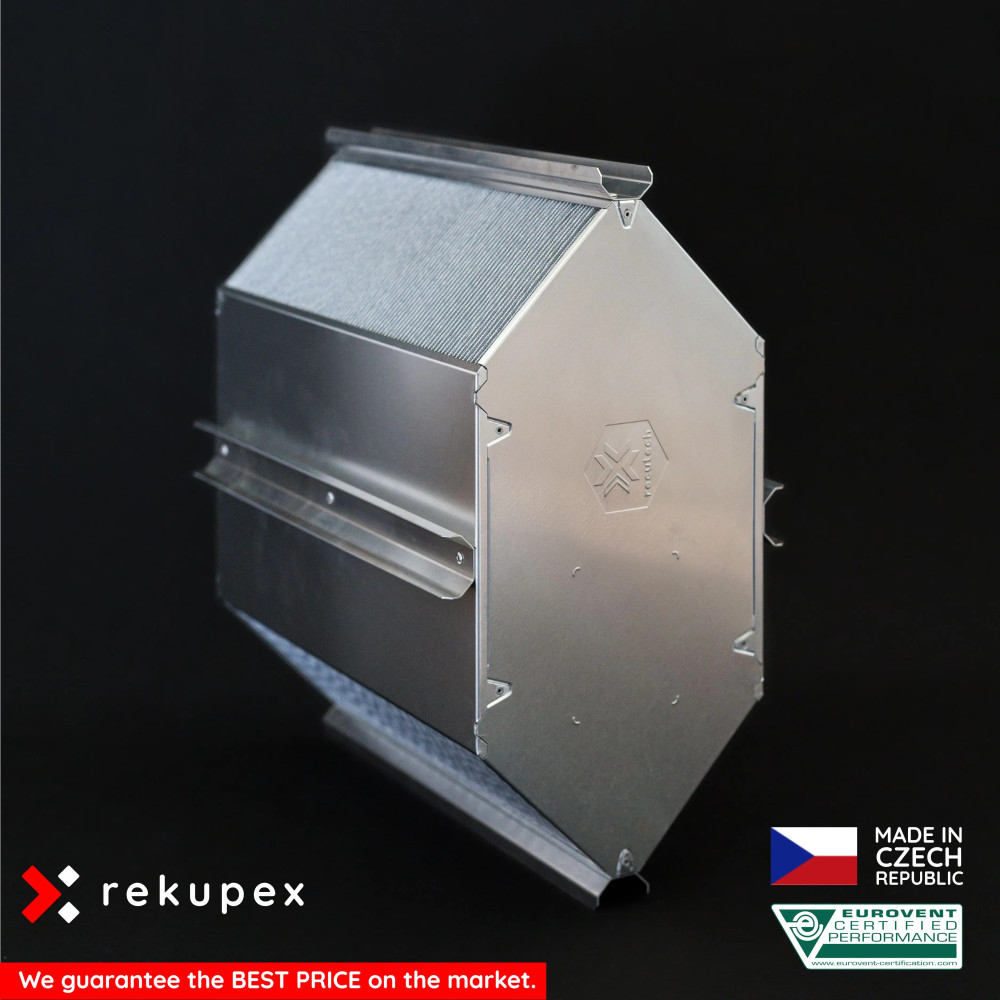

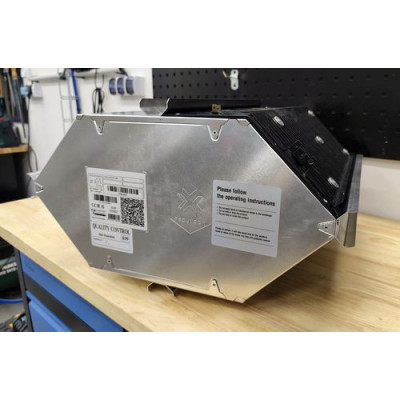

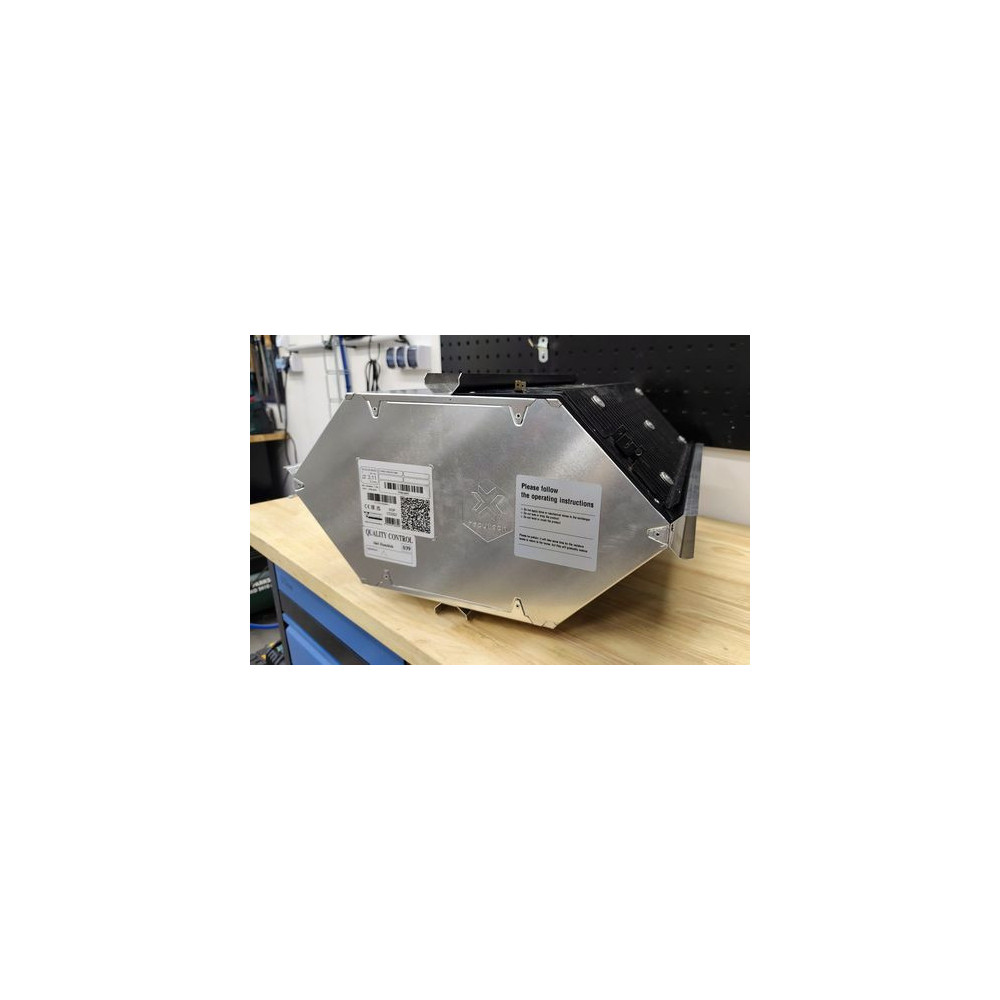

Stiebel-Eltron LWZ 70 Plus, 170 Plus, 270 Plus, 370 Plus mit Bypass - enthalpie Wärmetauscher
Hervorragender Enthalpie-Wärmetauscher, gefertigt mit deutscher Spitzentechnologie.
Dieser Enthalpietauscher ist maßlich identisch mit den Rekuperatoren in den Rekuperationseinheiten Stiebel-Eltron LWZ 70 Plus, 170 Plus, 270 Plus, 370 Plus mit Bypass und wird normalerweise in die Einheiten eingebaut.
Dabei handelt es sich jedoch nicht um ein Original-Ersatzteil, das vom Gerätehersteller geliefert und eingebaut wird, sodass die Verwendung im Ermessen des Benutzers der Lüftungsgeräte liegt.
Achtung: Nur für Geräte mit Bypass geeignet.
ALLGEMEINE BESCHREIBUNG
- Die neue Generation von Enthalpie-Gegenstrom-Wärmetauschern ist eine ideale Alternative zu Standard-Wärmetauschern. In Wohnräumen mit niedriger Luftfeuchtigkeit sind sie ideal, um ein angenehmes Mikroklima aufrechtzuerhalten, indem sie Feuchtigkeit aus der Abluft zurückgewinnen.
- Dieser Verfahren ist möglich dank der einzigartigen Polymermembran mit einer mikroporösen Struktur, die ausschließlich die Wassermoleküle (Wasserdampf) durchlässt. Mikroben, Bakterien, Schimmel, Gase und Gerüche bleiben draußen. Diese Bauweise ermöglicht hohe hygienische Standards einzuhalten. Es ist besonders wichtig für Sanitärbereiche, Küchen, Laboratorien und andere Räume mit permanenten Verschmutzungsquellen. Gerüche und Toxine bleiben draußen! Nur Wärme und Wasserdampf sind zulässig!
- Die Zu- und Abluftströme bewegen sich gegenläufig aus den entgegengesetzten Richtungen. Die sensible und latente Wärmeenergien werden über die Membran angegeben.
- Die Gegenüberstellung der Standard-Plattenwärmetauscher und der Enthalpie-Wärmetauscher zeigt, dass die Standard-Wärmetauscher eine höhere Effizienz der Wärmerückgewinnung für fühlbare Wärme im Vergleich zu den Enthalpie-Wärmetauschern haben, aber dank der Rückgewinnung der latenten Wärme aus dem Wasserdampf haben die Wärmetauscher der Series EC-EX6 einen höheren Gesamtwirkungsgrad der Wärmerückgewinnung.
DESIGN
AUFBAU
- Die wärmespeichernde Masse besteht aus speziell konstruierten Platten mit gerichteten Luftrohren. Die Luftströme bewegen sich durch die Luftrohre gegenläufig aus den entgegengesetzten Richtungen.
- Eine ultradünne Membran dient als eine Luftbarriere.
- Das robuste luftdichte Gehäuse ist vor mechanischen Einflüssen geschützt.
MEMBRAN
- Die Membran ist ein polymeres Material mit einem hohen Wärme- und Feuchtigkeitsübergangskoeffizienten.
- Die Membran lässt nur Wasserdampf durch sich hindurch und blockiert die Übertragung von biologischen Schadstoffen, Viren, Gasen und Fremdgerüchen vollständig.
- Die Membran ist mit einer speziellen Beschichtung versehen, die gegen Säuren, Laugen und Salze beständig ist. Diese Beschichtung ist notwendig, um einen stabilen Betrieb während der Membrananwendung zu gewährleisten.
- Die Membran ist reiß- und stichfest.
- Die Membran bietet eine hervorragende Beständigkeit gegen Umwelteinflüsse und Temperaturschwankungen von -25 °C bis +50 °C.
- Membran sorgt für geringe Luftleckage (<1 %).
- Die Membran schützt die Räumlichkeiten aufgrund der Besonderheit ihrer Struktur vor dem Eindringen des SARS-CoV-2-Virus, Bakterien, Schimmelpilzsporen, Gasen (CO2/SF6) und verschiedenen Gerüchen. Die Membran verhindert das Eindringen von Partikeln mit einem Durchmesser von > 30 nm. Zur Information: Der Durchmesser des SARS-CoV-2-Virus reicht von 60 nm bis 140 nm.
ANWENDUNGSBEREICHE
- Zentrallüftungssysteme
- Einzelraumlüftungssysteme
- Wärmerückgewinnung und Luftbefeuchtung im Wintersaison
- Kälterückgewinnung und Luftentfeuchtung im Sommersaison
- Bildungseinrichtungen
- Gesundheitseinrichtung
- Büroräume
LUFTABDICHTUNG
- Die Luftabdichtung erfolgt vollautomatisch.
- Ein hochwertiger Kunststoff-Heißschmelzklebstoff, der in Pharmazie- und Lebensmittelindustrien verwendet wird, sorgt für eine zuverlässige Luftdichtigkeit.
BETRIEBSBEDINGUNGEN
- Die verwendeten Materialien ermöglichen Betrieb, Lagerung und Transport der Wärmetauscher bei Temperaturen von -25 °C bis +50 °C.
- Lagerung der Wärmetauscher unter direkter Sonneneinstrahlung im Freien ist untersagt.
- Die Enthalpie-Wärmetauscher sind frostbeständig und gefrieren im Wintersaison nicht.
WARTUNG
- Regelmäßige Filterkontrolle ist zur Sauberhaltung des Wärmetauschers und des Zuluftstroms erforderlich. Die Filter müssen nach Bedarf gereinigt oder gewechselt werden.
- Verschmutzungen werden durch Spülen mit Wasser mit einer Temperatur bis +30 °C beseitigt.
- Hochdruckwasserstrahl darf nicht zur Reinigung eingesetzt werden, weil es kann die ultradünne Membran beschädigen.
 |
|
 |
|
|

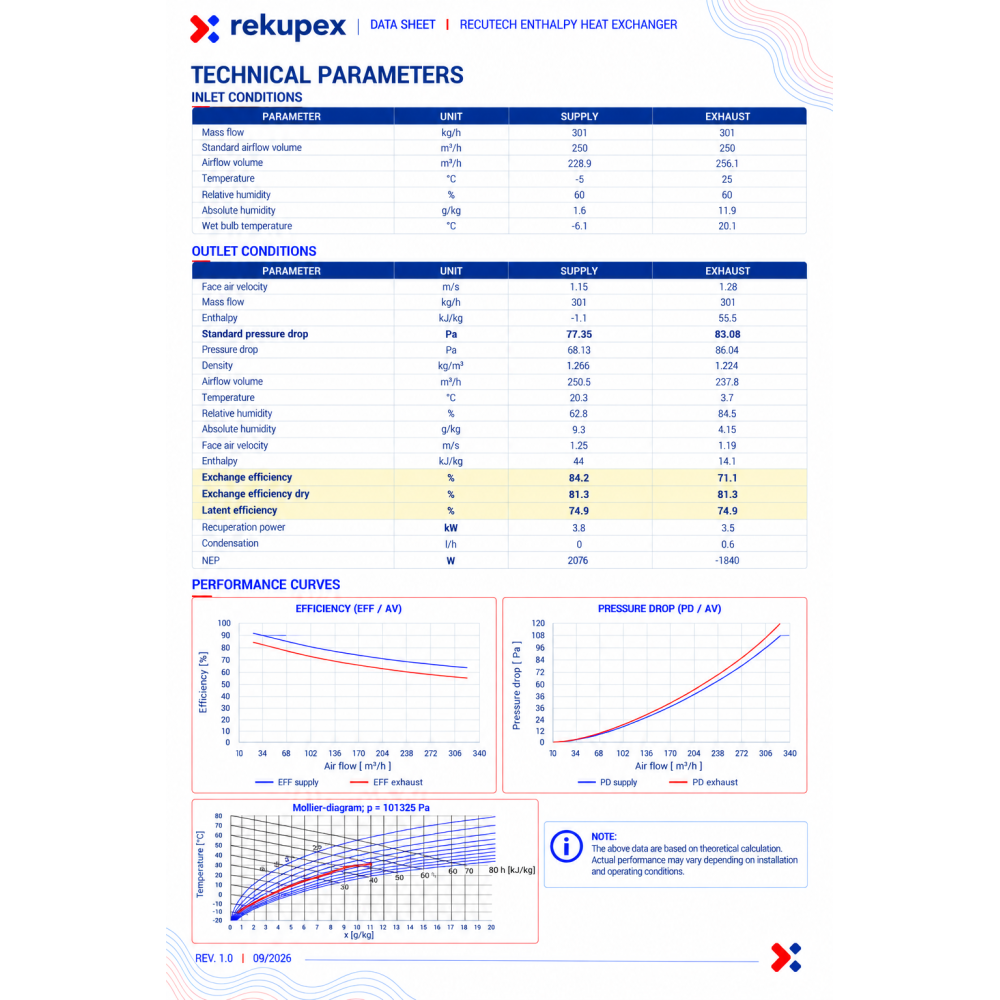

Technische Daten
- Certifikace EUROVENT:
- ISO 9001, REACH
- Materiál lamel:
- METALPIC
- Materiál opláštění:
- AL
- Provozní teplota [°C]
- od -20 do +50
- Výrobce jednotky
- Stiebel-Eltron
- Země původu
- Czech Republic
