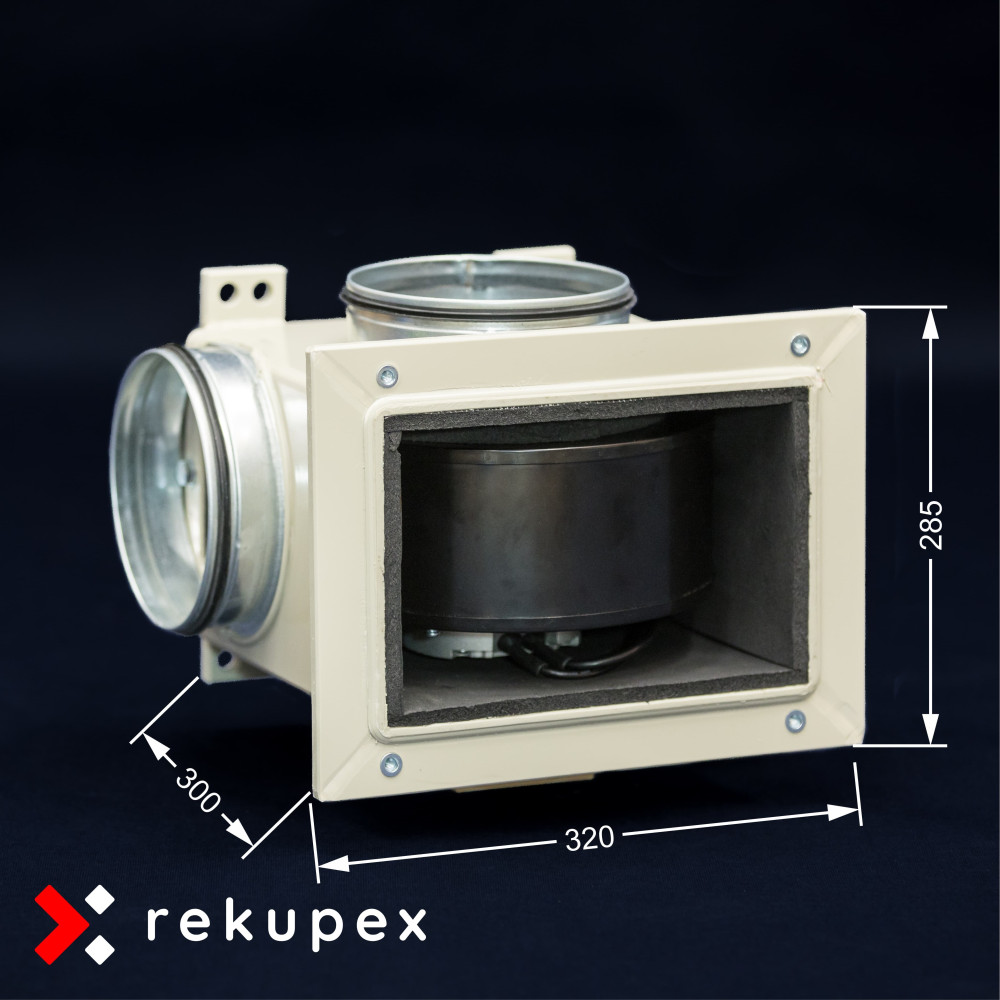

Kompaktes isoliertes PP-Gehäuse für die Installation des Ventilators AFL EC Constant Flow 520 m³/h. 90°-Luftstrom, Maße nur 320 × 285 × 300 mm, einfache Montage, Serviceklappe, gemessener Volumenstrom bis zu 520 m³/h und 12 Jahre Garantie auf das Gehäuse.
Kompaktes isoliertes Gehäuse für die Installation des Ventilators AFL EC Constant Flow 520 m³/h mit 90°-Luftstrom.
Die AIRBOX 90 520 ist für Installationen konzipiert, bei denen jeder Zentimeter Platz zählt. Die Konstruktion ermöglicht eine Änderung der Luftstromrichtung um 90° bei gleichzeitiger Beibehaltung kompakter Abmessungen, einfacher Montage und leichtem Wartungszugang.
Das Produkt ist für die Installation des kompatiblen Radialventilators AFL EC Constant Flow 520 m³/h vorgesehen. Der Ventilator, der elektrische Anschluss und die Steuerung sind nicht Teil des AIRBOX-Gehäuses selbst.
AFL EC Constant Flow Ventilator 520 m³/h für AIRBOX 90 520

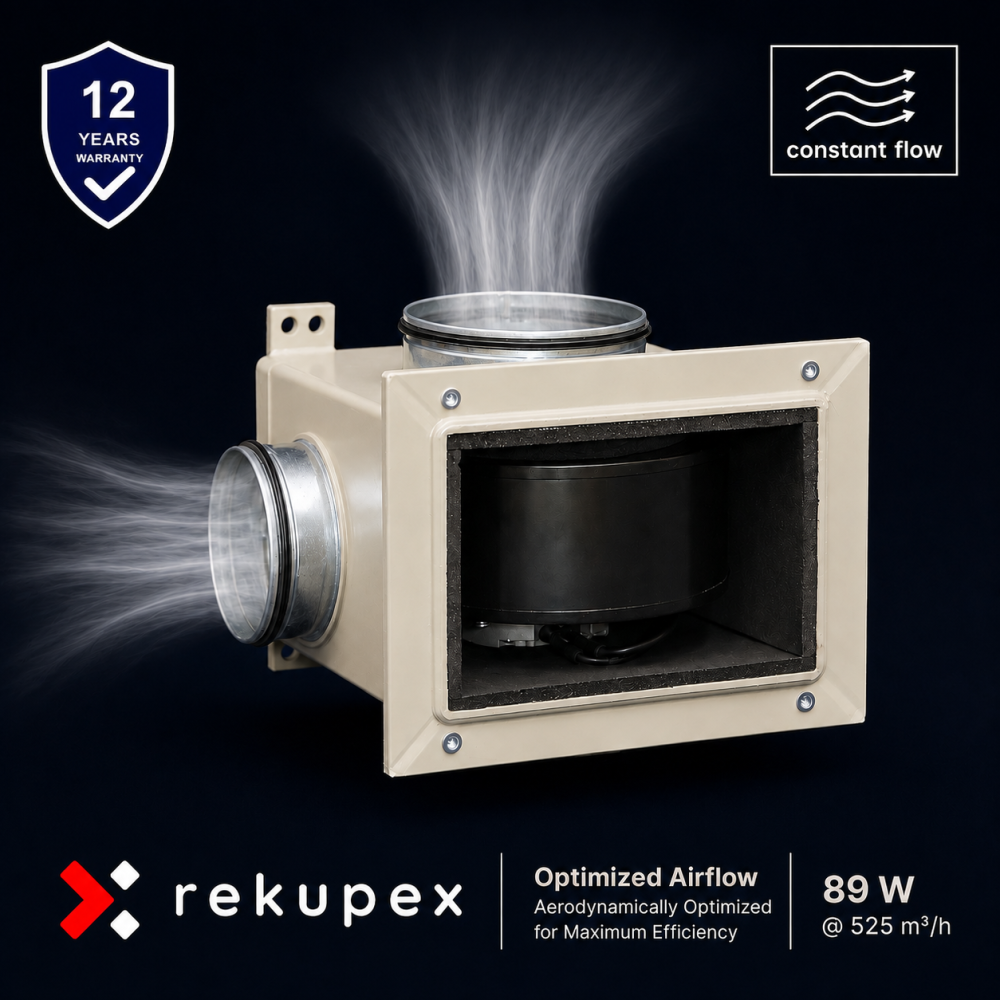

Die AIRBOX 90 520 bietet ein sehr interessantes Verhältnis zwischen kompakten Abmessungen und Leistung. Bei einem Steuersignal von 10 V erreicht die getestete Baugruppe mit dem Ventilator AFL EC Constant Flow 520 m³/h einen Durchfluss von bis zu 520 m³/h bei einem Verbrauch von nur 89 W.

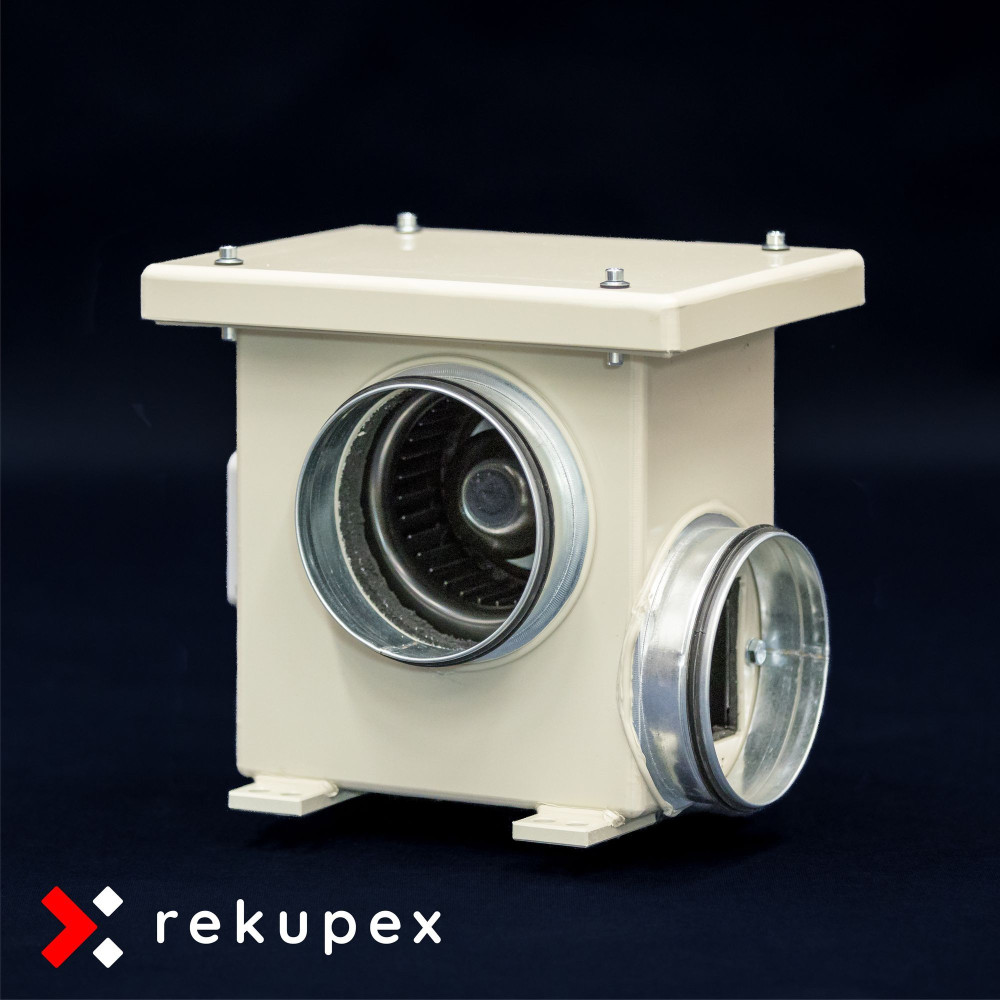

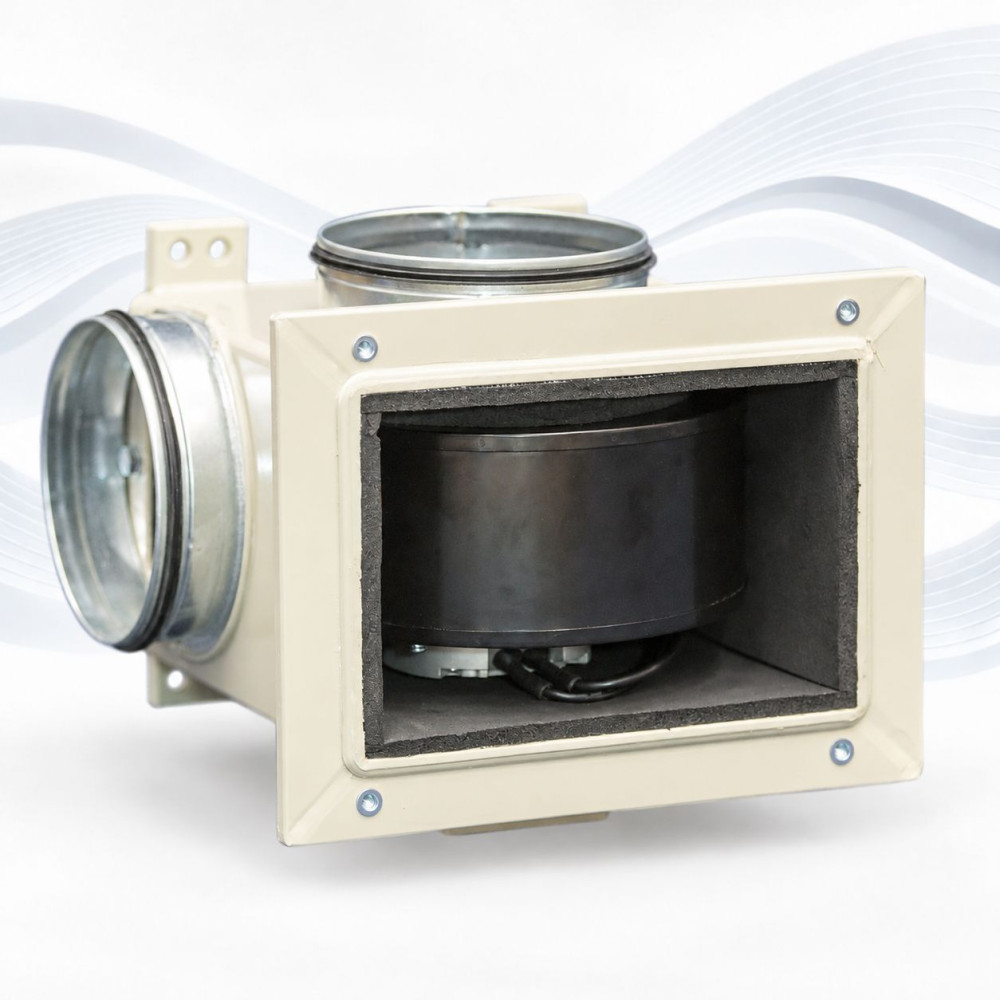

Die AIRBOX 90 520 wird ohne Ventilator geliefert. Die Fotos zeigen ein Beispiel für die Installation des Ventilators AFL EC Constant Flow 520 m³/h.
Die AIRBOX 90 520 wurde für die Verwendung mit dem Ventilator AFL EC Constant Flow 520 m³/h entwickelt und getestet.
Alle veröffentlichten Messergebnisse zum Luftstrom und Stromverbrauch wurden unter Verwendung dieses speziellen Ventilators erzielt.
Die Geometrie des Gehäuses, die Position des Ventilators, die Anschlussstutzen und die Gesamtabmessungen wurden so konzipiert, dass mit dem Ventilator AFL EC Constant Flow 520 m³/h die bestmöglichen Parameter erzielt werden.
Kompatibler Ventilator: AFL EC Constant Flow Ventilator 520 m³/h
| Kompakte Abmessungen | Nur 320 × 285 × 300 mm. Die AIRBOX 90 520 ist eine sehr kompakte Lösung für die Installation des Ventilators AFL EC Constant Flow 520 m³/h. |
| 90°-Luftstrom | Ideal dort, wo kein Platz für eine gerade Rohrführung vorhanden ist und die Strömungsrichtung geändert werden muss. |
| Einfache Installation | Der Ventilator wird durch die Serviceklappe in das Gehäuse eingebaut. Eigene Halterungen oder improvisierte Abdeckungen sind nicht nötig. |
| Kondensations- und Schallisolierung | Die Innenisolierung aus Synthesekautschuk hilft, Kondensation zu reduzieren und trägt gleichzeitig zur Schalldämmung bei. |
| Robuste PP-Ausführung | Die AIRBOX besteht aus Polypropylen, das nicht korrodiert, feuchtigkeitsbeständig ist und einen langfristig stabilen Betrieb ermöglicht. |

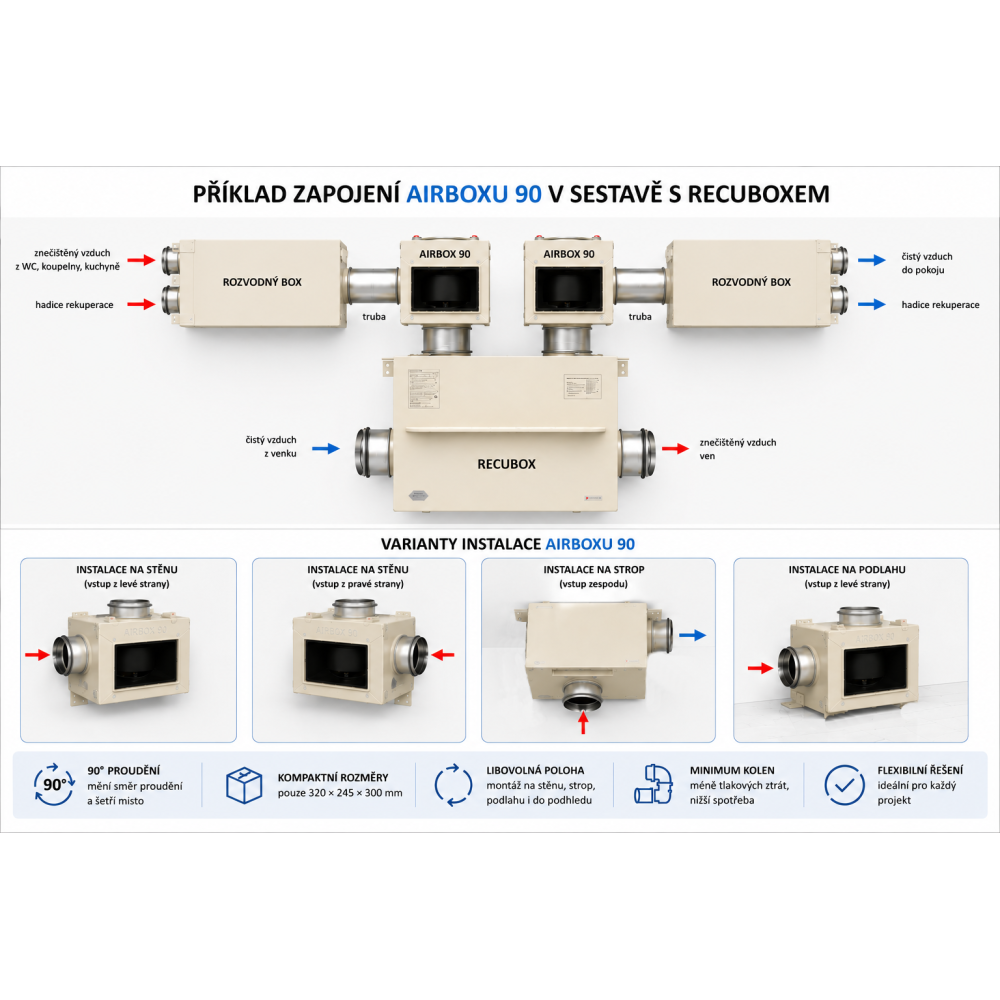

Der Ventilator AFL EC Constant Flow 520 m³/h kann in der AIRBOX 90 520 in jeder beliebigen Position installiert werden.
Dadurch bietet die AIRBOX 90 520 außergewöhnliche Flexibilität bei der Planung von Lüftungs- und Wärmerückgewinnungssystemen. Die Konstruktion eignet sich für die Wand- oder Deckenmontage, in Technikräumen und in abgehängten Decken.
Eine sehr elegante Lösung ist beispielsweise die Installation über der RECUBOX®-Einheit in der abgehängten Decke, bei der die Luft von unten in die AIRBOX eintritt und dann direkt in die abgehängte Decke in Richtung Verteilerkasten austritt.
Dank des 90°-Luftstroms kann die Rohrführung deutlich vereinfacht, die Anzahl der Rohrbögen reduziert und gleichzeitig wertvoller Platz in der Decke oder im Technikraum gespart werden.
In vielen Installationen ermöglicht die AIRBOX 90 520 somit eine Lösung, die mit einem normalen Rohrventilator mehr Platz, mehr Rohre und mehr Montageelemente erfordern würde.
Das Ergebnis ist eine sauberere Installation, eine einfachere Montage und eine effizientere Nutzung des verfügbaren Platzes.
Zur Überprüfung der Abmessungen und zur Installationsplanung steht die Maßzeichnung der AIRBOX 90 520 zur Verfügung.
Die Zeichnung enthält grundlegende Außenmaße, die Position der Anschlussstutzen und der Montageelemente.
| Außenbreite | 320 mm |
| Außenhöhe | 285 mm |
| Außentiefe | 300 mm |
| Gehäusematerial | Polypropylen (PP) |
| Innenisolierung | Synthesekautschuk, 10 mm stark |
| Montagehalterungen | 4 Halterungen mit Ø12 mm Löchern |
| Optionale Anschlussdurchmesser | Ø125 mm, Ø150 mm, Ø160 mm, ø200 mm oder ø250 mm (vergrößert) |
| Strömungsrichtung | 90° |
Die 10 mm dicke Innenisolierung aus Synthesekautschuk verringert das Risiko von Kondenswasserbildung an der Gehäuseoberfläche und hilft gleichzeitig, die Ventilatorgeräusche zu dämpfen.
Die AIRBOX 90 520 eignet sich daher für den Einsatz in Technikräumen, abgehängten Decken und Wohngebäuden.
Die AIRBOX 90 520 ist, wie unsere RECUBOX®-Einheiten, aus hochwertigem Polypropylen gefertigt.
Die Anschlussstutzen sind mit doppelten Dichtlippen für eine feste und dichte Rohrverbindung ausgestattet.
Der Wartungszugang zum Ventilator erfolgt über eine Serviceklappe.
Die AIRBOX 90 520 ist für die schnellstmögliche Montage im Lüftungssystem konzipiert.
Das Gehäuse ist mit 4 Montagehalterungen (Bohrungen Ø 12 mm) ausgestattet, die eine einfache und sichere Befestigung an Decke, Wand oder Tragkonstruktion ermöglichen.
Durch die Serviceklappe ist der Ventilator für Installation, Inspektion und eventuellen Austausch leicht zugänglich.
Es stehen fünf Anschlussdurchmesser zur Auswahl:
Der größte Vorteil des Ventilators AFL EC Constant Flow 520 m³/h ist seine Fähigkeit, den eingestellten Volumenstrom automatisch konstant zu halten.
Wenn Sie zwei Ventilatoren AFL EC Constant Flow 520 m³/h an das gleiche 0-10 V Steuersignal anschließen und sie mit unseren RECUBOX®-Einheiten verbinden, erhalten Sie eine moderne Gleichdruck-Lüftung (balancierte Lüftung) mit sehr geringem Stromverbrauch.
Eine solche Lösung ist ideal für modulare RECUBOX®-Wärmerückgewinnungssysteme, Smart Homes, Loxone, Home Assistant und andere Gebäudeleitsysteme.
Wir gewähren eine überdurchschnittliche Garantie von 12 Jahren auf das AIRBOX-Gehäuse.
Die AIRBOX besteht aus hochwertigem Polypropylen und wird mit der Heißgas-Schweißtechnik verbunden. Das Ergebnis sind homogene, feste und langfristig stabile Verbindungen ohne Korrosionsrisiko.
Im Gegensatz zu Blechkonstruktionen besteht keine Korrosionsgefahr und im Gegensatz zu geklebten Konstruktionen altern die Fugen nicht durch Feuchtigkeit oder Temperaturschwankungen.
Dank ihrer einfachen Konstruktion ohne bewegliche Teile ist die AIRBOX für einen langfristigen, störungsfreien Betrieb ausgelegt. Auf die Dichtheit und mechanische Integrität des Polypropylengehäuses gewähren wir daher 12 Jahre Garantie.
Die AIRBOX 90 520 ist ein Montage- und Isoliergehäuse für die Installation des kompatiblen Ventilators AFL EC Constant Flow 520 m³/h.
Die AIRBOX selbst enthält keinen Ventilator, Motor, elektrische Komponenten oder Steuerelektronik. Es handelt sich um ein passives mechanisches Element zur Integration in das Lüftungssystem.
Die Auswahl des Ventilators, dessen Montage, der elektrische Anschluss und die Inbetriebnahme der resultierenden Baugruppe erfolgt durch den Kunden oder ein fachkundiges Installationsunternehmen.
RECUBOX® AIRBOX 90 520 ist ein Montage- und Isoliergehäuse für die Installation des Ventilators AFL EC Constant Flow 520 m³/h. Der Ventilator selbst, der elektrische Anschluss und die Steuerung sind nicht im Lieferumfang der AIRBOX enthalten.
Ja, ein Enthalpie Wärmetauscher kann einen Teil der Feuchtigkeit aus der Abluft zurückgewinnen und dadurch die Luftfeuchtigkeit im Innenraum erhöhen.
In der Praxis liegt die Steigerung typischerweise bei 10–15 % während der Heizperiode. Unter idealen Bedingungen kann sie auch 25–30 % erreichen.
Dies bestätigt auch ein realer Test eines unabhängigen Anwenders, der den RECUTECH Enthalpie Wärmetauscher in seiner AEREX Lüftungsanlage installiert und die Luftfeuchtigkeit im Haus langfristig gemessen hat.
Reale Messung der Luftfeuchtigkeit im Haus
Wichtig ist: Ein Enthalpie Wärmetauscher erzeugt keine Feuchtigkeit, sondern führt sie lediglich teilweise zurück. Der Effekt zeigt sich daher schrittweise über mehrere Tage bis Wochen.
