Wir bieten eine große Auswahl an Enthalpiewärmetauschern für die meisten Wärmerückgewinnungseinheiten an.
Falls Sie nicht das passende Modell finden, zögern Sie nicht, uns zu kontaktieren – wir helfen Ihnen gerne weiter!
Hergestellt in der Tschechischen Republik ...
Ausgestattet mit einem RX 04/500 oder RX-P 04/500 Wärmetauscher .....
Abnehmbarer Wärmetauscher .....
Leistung bis zu 800 m3/Stunde .....

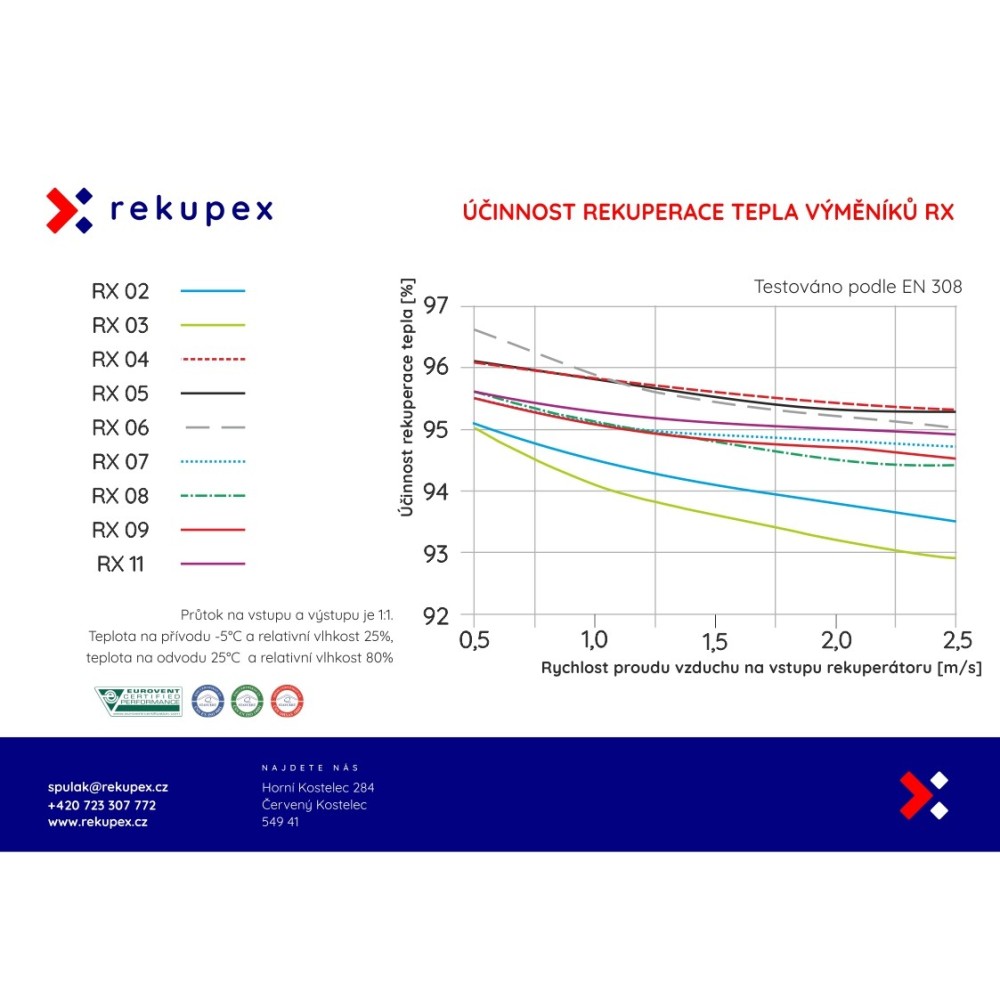

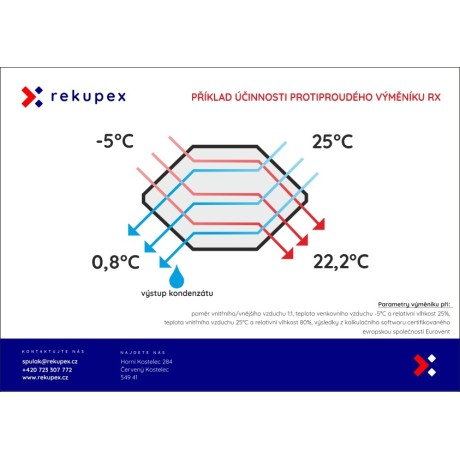

Zertifizierter Wirkungsgrad bis zu 96 %.....
M5-Filter .....
Hinweis zur Produktdarstellung: Die Fotos dienen nur zur Veranschaulichung und zeigen möglicherweise nicht exakt die angebotene Variante oder die gewählte RECUBOX®-Konfiguration. Für die konkrete Ausführung, die Abmessungen und die Anordnung der einzelnen Konstruktionselemente sind die entsprechenden technischen Zeichnungen und Pläne maßgebend.

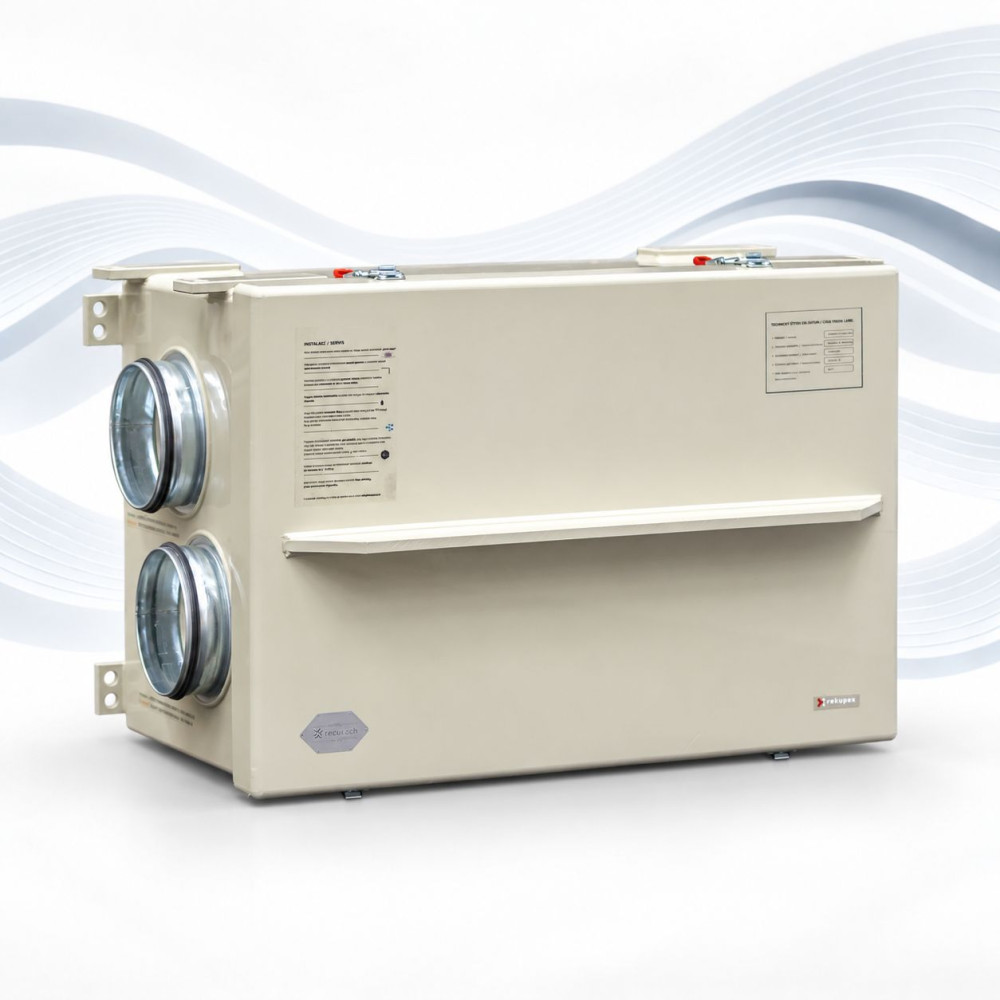

RECUBOX® OPEN ist eine modulare Lösung für Wärmerückgewinnungssysteme mit hoher Flexibilität bei der Auslegung der gesamten Lüftungsanlage. Im Gegensatz zu herkömmlichen kompakten Lüftungsgeräten sind die Ventilatoren nicht fest in das RECUBOX®-Gehäuse integriert – sie werden ebenso wie weitere Systemkomponenten separat direkt in die Luftleitung eingebaut.
Dadurch können Ventilatorleistung, Regelung, Filtration, Schalldämpfer, Nachheizregister, Klappen, BY-PASS und weiteres Zubehör exakt an die jeweilige Installation angepasst werden. Das Ergebnis sind eine lange Lebensdauer, einfache Wartung, ein unkomplizierter Austausch einzelner Komponenten sowie die Möglichkeit einer späteren Erweiterung oder Modernisierung des Systems.
RECUBOX®-Gehäuse werden vollständig in der Tschechischen Republik nach den genauen Anforderungen unserer Kunden gefertigt. Wir verwenden hochwertige Polypropylenmaterialien von SIMONA AG sowie professionelle Heißgasschweißtechnik mit Geräten von Leister AG.
 |
 |
 |
Jede RECUBOX® entsteht als sorgfältig gefertigtes technisches Produkt mit besonderem Augenmerk auf Präzision, Dichtheit, lange Lebensdauer und die Möglichkeit der Anpassung an die jeweilige Installation.

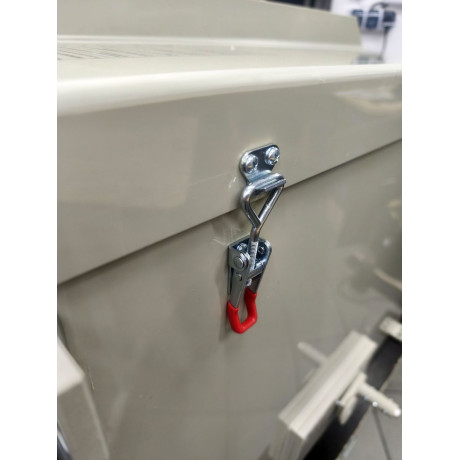

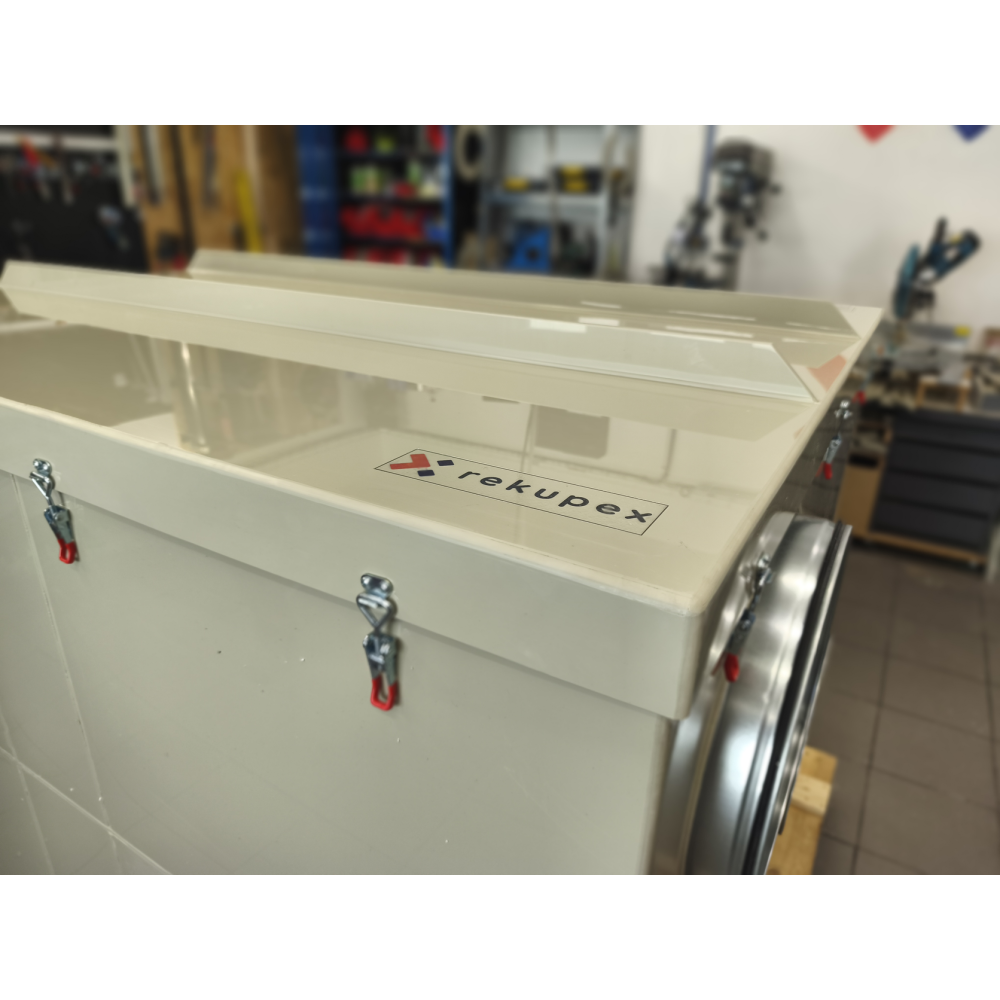

Die Dichtheit des Gehäuses ist entscheidend für einen effizienten Betrieb des Wärmerückgewinnungssystems. RECUBOX® ist mit robusten Spannverschlüssen mit einstellbarem Anpressdruck ausgestattet, mit denen sich der Anpressdruck der Wartungstür auf die Dichtung präzise einstellen lässt.
Dadurch wird unerwünschtes Ansaugen von Falschluft reduziert und das System kann mit höchstmöglicher Effizienz arbeiten. Gleichzeitig bleibt ein schneller und komfortabler Wartungszugang zum Wärmetauscher und zum Innenraum der RECUBOX® erhalten.
 |
Mindestens 8 Halterungen für Gewindestangen RECUBOX® ist in der Grundausführung mit mindestens acht konstruktiven Halterungen mit Bohrungen für Gewindestangen ausgestattet. Dank ihrer Anordnung kann die RECUBOX®:

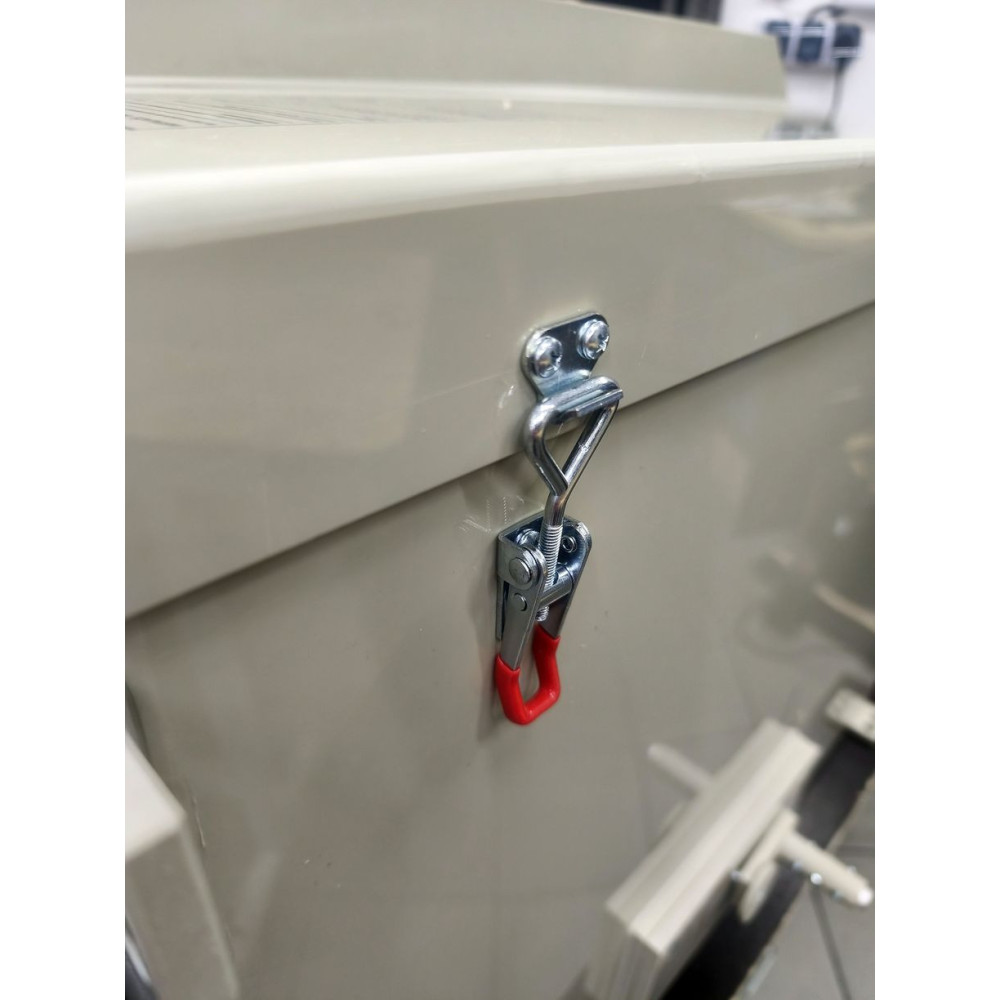

Neue Position der einstellbaren Verschlüsse ab 2026 Ab dem Jahr 2026 sind alle isolierten RECUBOX®-Modelle mit Spannverschlüssen mit einstellbarem Anpressdruck ausgestattet. Die Verschlüsse sind so angeordnet, dass sie nicht über die Oberkante der RECUBOX® hinausragen und die Montage des Geräts unmittelbar unter der Decke nicht behindern. Auf einigen älteren Produktfotos können die Verschlüsse noch in ihrer ursprünglichen Position dargestellt sein. Bei RECUBOX®-Modellen, die ab 2026 gefertigt werden, schränkt ihre Position die Montage direkt unter der Decke nicht mehr ein. |
 |

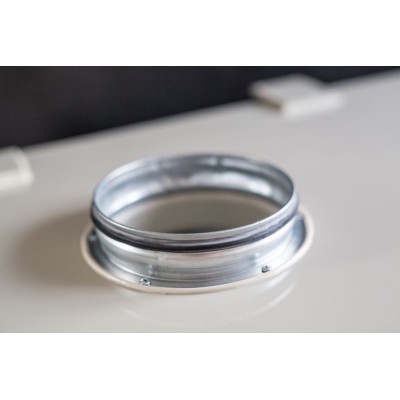

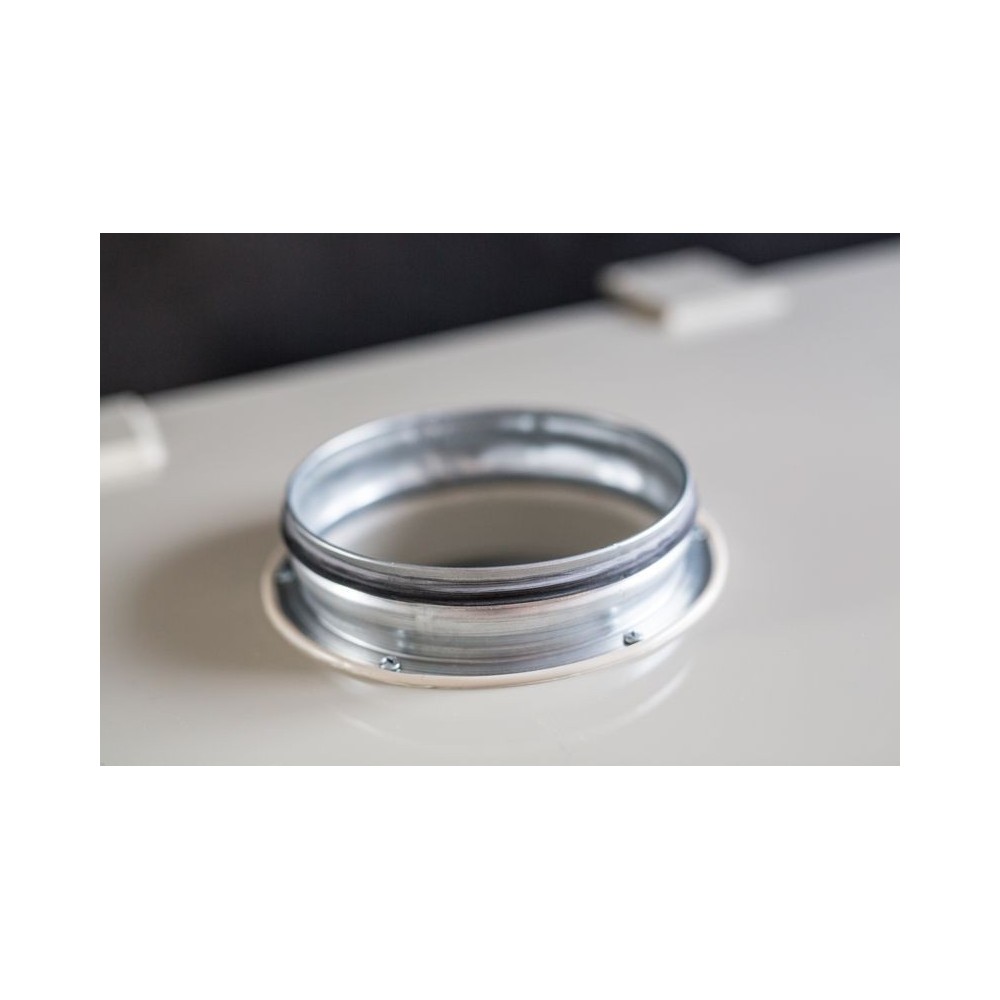

RECUBOX® ist mit hochwertigen Anschlussstutzen mit Doppellippendichtung ausgestattet. Die Doppellippendichtung gewährleistet eine feste und dichte Verbindung der Lüftungsleitungen und hilft, unerwünschte Luftleckagen oder das Ansaugen von Falschluft an der Anschlussstelle zu reduzieren. Der Anschluss der Luftleitungen ist dadurch schnell, zuverlässig und wartungsfreundlich. |
Dank ihrer robusten Konstruktion, hohen Qualität und hygienischen Unbedenklichkeit sind unsere RECUBOX®-Produkte Bestandteil zahlreicher Projekte der ČVUT, darunter auch des einzigartigen Systems S.A.W.E.R., das vom UCEEB zur Gewinnung von Trinkwasser aus der Luft entwickelt wird.
 |
Einfaches Herausnehmen des Wärmetauschers Der Wärmetauscher kann einfach und schnell, praktisch mit einer einzigen Bewegung, aus der RECUBOX® herausgenommen werden. Dies erleichtert die regelmäßige Kontrolle, Wartung und Reinigung erheblich. |
 |
Maximale Hygiene Der herausnehmbare Wärmetauscher ermöglicht eine gründliche Reinigung sowohl des Wärmetauschers selbst als auch des gesamten Innenraums der RECUBOX®. Die Konstruktion ist auf einfache Wartung und hohe Betriebshygiene ausgelegt. |
 |

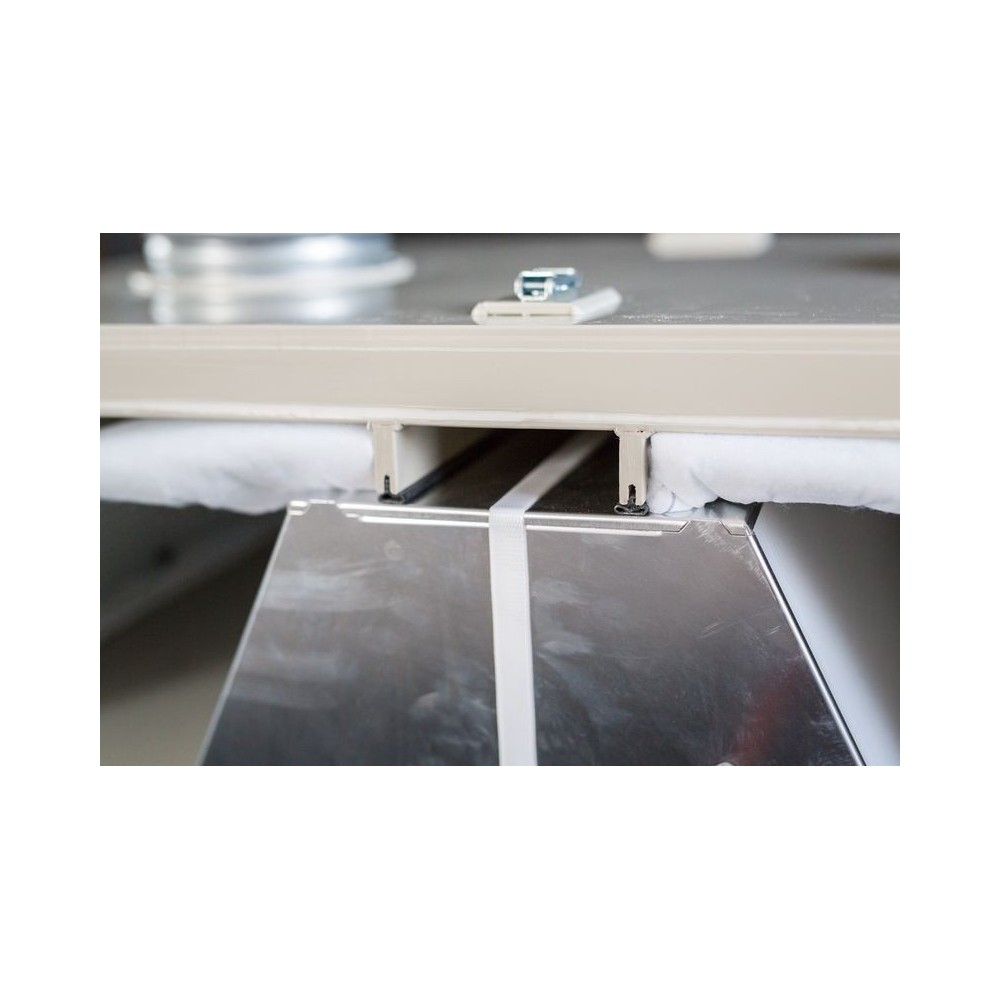

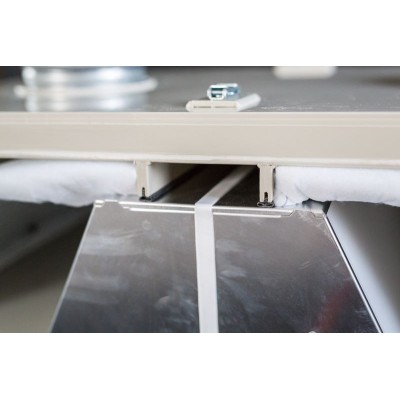

Mechanische Abdichtung des Wärmetauschers Der Wärmetauscher wird in der RECUBOX® mithilfe einer in eine Nut eingesetzten Dichtung abgedichtet, ohne Verwendung von Klebstoffen oder herkömmlichen selbstklebenden Dichtbändern. Der Wärmetauscher kann daher einfach herausgenommen und wieder eingesetzt werden. Die Dichtung lässt sich bei Bedarf leicht austauschen. |
 |
Ohne Schrauben, Nieten und Konstruktionsklebstoffe Das Gehäuse der RECUBOX® wird aus nur einer Materialart mittels Heißgasschweißtechnik gefertigt. Dadurch entstehen feste, homogene und dichte Verbindungen ohne das Risiko der Korrosion herkömmlicher metallischer Verbindungselemente oder der schrittweisen Alterung geklebter Konstruktionsverbindungen. |
 |
Große Auswahl an Größen RECUBOX® wird in einer großen Auswahl an Abmessungen und Leistungsvarianten gefertigt. Dank der kundenspezifischen Konstruktion kann auch für Installationen mit begrenztem Platzangebot eine geeignete Lösung entwickelt werden. |
 |

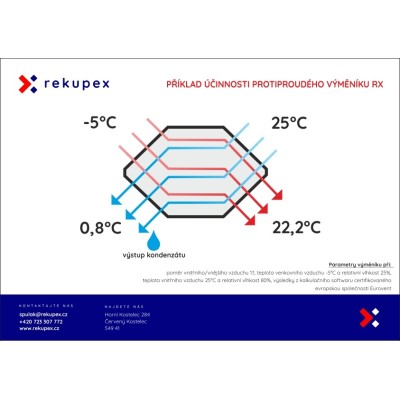

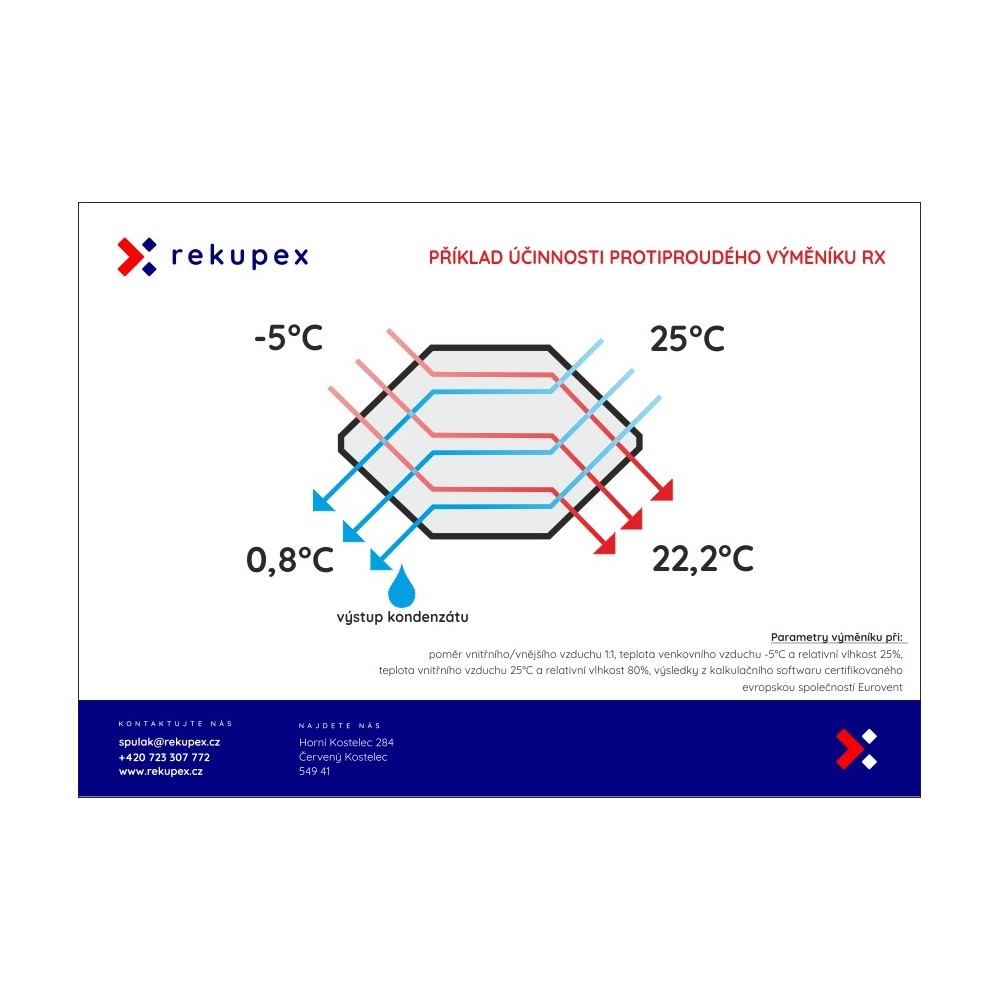

Für Gegenstromwärmetauscher entwickelt RECUBOX® OPEN ist für eine große Auswahl an Gegenstromwärmetauschern ausgelegt. Die konkrete Konstruktion wird stets an den jeweils eingesetzten Wärmetauschertyp angepasst. |
 |
Großer Leistungsbereich Die RECUBOX®-Baureihe ermöglicht die Auslegung von Systemen für kleine Wohnanwendungen bis hin zu großen Lüftungsanlagen mit Luftvolumenströmen von mehreren Tausend m³/h. |
 |
Möglichkeit zum Anschluss eines Ionisators Je nach Anforderungen der jeweiligen Installation kann das System beispielsweise um einen Ionisator MALAPA IN03 oder weitere Lüftungskomponenten ergänzt werden. |
 |
Maximale Variabilität Die Position der Zu- und Abluftanschlüsse kann an das konkrete Projekt, die Leitungsführung, den gewünschten Durchmesser sowie die räumlichen Möglichkeiten des Technikraums angepasst werden. |
 |
Spiegelverkehrte Ausführung Eine spiegelverkehrte Ausführung ist bei allen geeigneten Varianten möglich. Der Kondensatablauf erfolgt über einen 1/2"-Gewindeanschluss und kann je nach konkreter Ausführung an mehreren Positionen vorbereitet werden. |
Auf die Dichtheit der RECUBOX®-Gehäuse gewähren wir eine überdurchschnittliche Garantie von 12 Jahren.
Das Gehäuse besteht aus hochwertigem Polypropylen und wird mittels Heißgasschweißen verbunden. Dadurch entstehen homogene, feste und langfristig stabile Verbindungen ohne Risiko von Korrosion oder schrittweiser Ablösung konstruktiver Verbindungen.
Im Gegensatz zu Konstruktionen mit geklebten Verbindungen, Nieten, Dichtbändern oder Kombinationen unterschiedlicher Materialien behält RECUBOX® seine Luftdichtheit und mechanische Widerstandsfähigkeit auch nach vielen Betriebsjahren.
 |
Einfache Montage Die Montage wird durch mindestens acht vorbereitete Halterungen mit Bohrungen für Gewindestangen erleichtert. RECUBOX® kann an der Decke aufgehängt oder mithilfe der Halterungen an der Rückwand an einer Wand befestigt werden. |
 |
Großflächige Filter Die große Filterfläche hilft, die Strömungsgeschwindigkeit durch das Filtermedium zu reduzieren und den Druckverlust zu begrenzen. Die Filterrahmen ermöglichen gleichzeitig einen einfachen Austausch des Filtermediums. In der Grundausführung ist RECUBOX® mit einem Filtermedium der Klasse M5 ausgestattet. |
 |

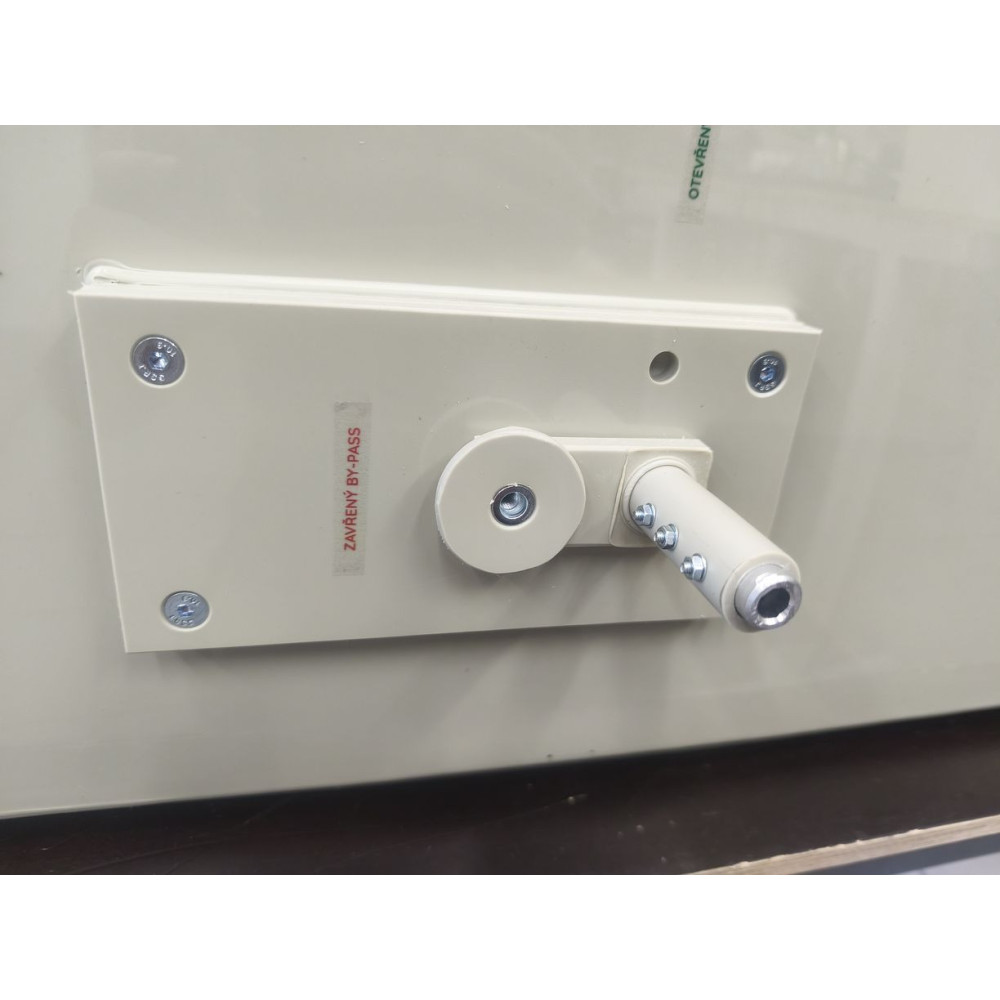

BY-PASS Der BY-PASS ist als separates Bypass-Teil oder als integrierte Lösung mit manueller Bedienung beziehungsweise Vorbereitung für einen Stellantrieb erhältlich. Der Wellendurchmesser des BY-PASS beträgt 14 mm. |
 |
RECUBOX® kann ohne Wärmedämmung oder mit einer Dämmstärke von 30 oder 50 mm bestellt werden. Bei der isolierten Ausführung ist die Wärmedämmung hermetisch zwischen zwei Polypropylengehäusen eingeschlossen. Zusätzlich zur Dämmung wird daher eine zweite 5 mm starke PP-Schale eingesetzt, die die Isolierung schützt und eine kompakte Konstruktion bildet. |
RECUBOX® OPEN kann gegen Aufpreis mit einer erweiterten Vorbereitung für Messung, Verkabelung und sichere Elektroinstallation ausgestattet werden.
Diese Ausführung, die bei der Baureihe RECUBOX® VENT-READY standardmäßig enthalten ist, erleichtert die Montage von Sensoren, die Kabelführung, den Anschluss der Ventilatoren sowie spätere Wartungsarbeiten oder Erweiterungen des Systems.
Die optionale Vorbereitung muss während des Bestellvorgangs ausgewählt oder in der Bestellnotiz angegeben werden.
 |
Darstellung der Position, Anzahl und Ausführung der Kabeldurchführungen. |
RECUBOX® OPEN RX 04/500 kann mit einem Kunststoff- oder Aluminium-Gegenstromwärmetauscher bestellt werden.
Der konkrete Wärmetauscher wird während des Bestellvorgangs ausgewählt. Die Konstruktion der RECUBOX® wird stets an die Abmessungen und die Ausführung des gewählten Wärmetauschers angepasst.
 |
1. RECUTECH REP+27-500-H-F-30 Kunststoff-Gegenstromwärmetauscher des tschechischen Herstellers RECUTECH. RekupeX-Produktbezeichnung: RX-P 04/500. |
 |
2. ZERN ENGINEERING HU-EX6 271/500-1 Kunststoff-Gegenstromwärmetauscher mit HPS-Lamellen und widerstandsfähigem HPS-Gehäuse. |
 |
3. RECUTECH REK+27-500-22 Vollaluminium-Gegenstromwärmetauscher des tschechischen Herstellers RECUTECH. RekupeX-Produktbezeichnung: RX 04/500. |
 |
4. HOLMAK GS 30/500 Vollaluminium-Gegenstromwärmetauscher als hochwertige Alternative für diese RECUBOX®-Größe. |
 |
RECUBOX® OPEN RX 04/500 – A01 Dargestellte Konfiguration:
Klicken Sie auf das Bild, um die Zeichnung in voller Größe zu öffnen. |
Die Auswahl der Variante erfolgt während des Bestellvorgangs.

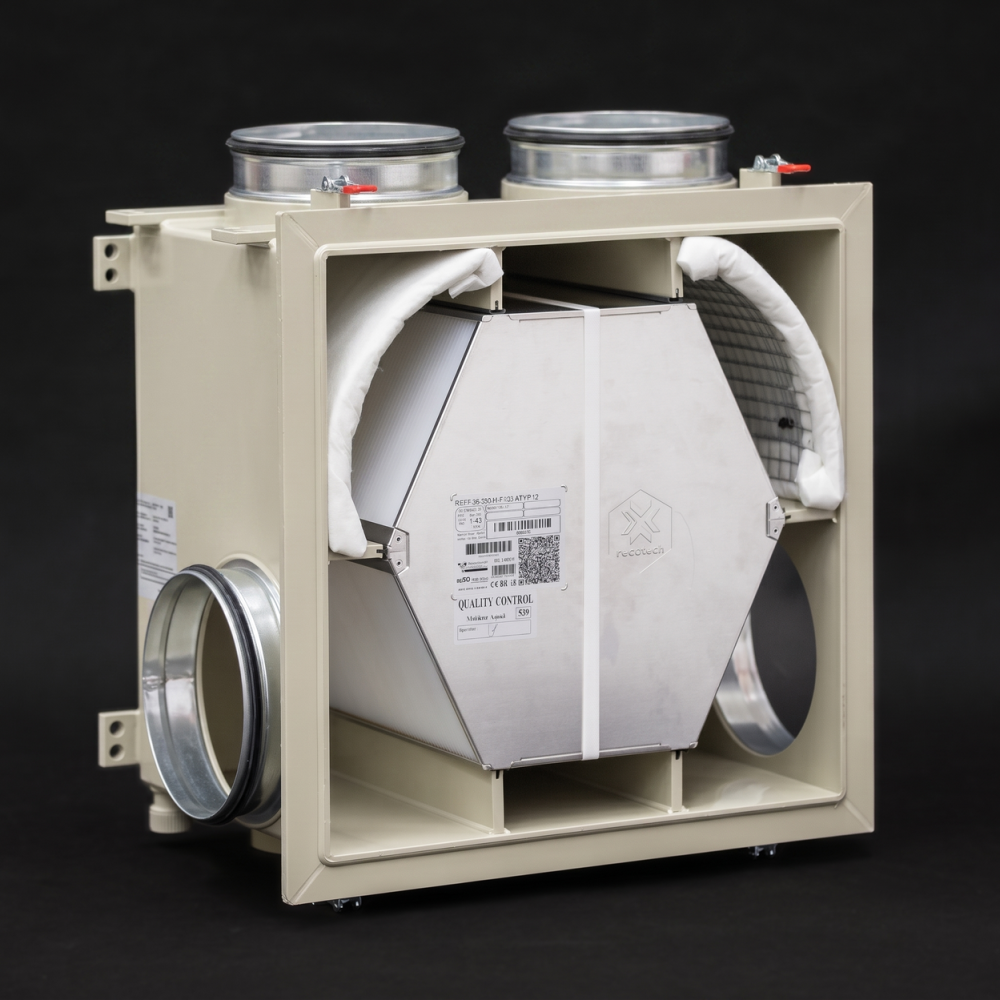

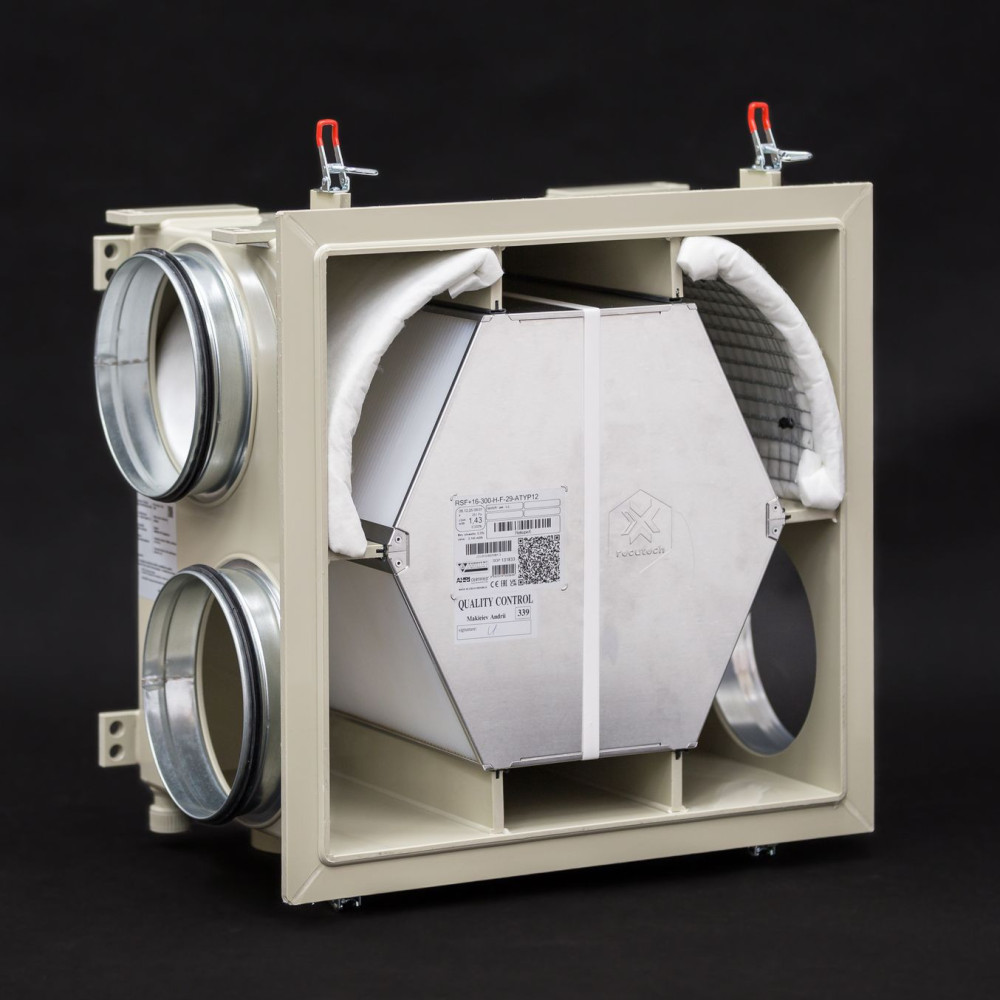

Frontansicht der RECUBOX® bei geöffneter Wartungstür.
Die angegebenen Abmessungen verstehen sich einschließlich Wärmedämmung und 2 Gehäuseschalen. Falls die Abmessungen beispielsweise aufgrund größerer Anschlussstutzen oder einer anderen technischen Änderung angepasst werden müssen, informieren wir Sie nach der Bestellung und vor Produktionsbeginn.
 |

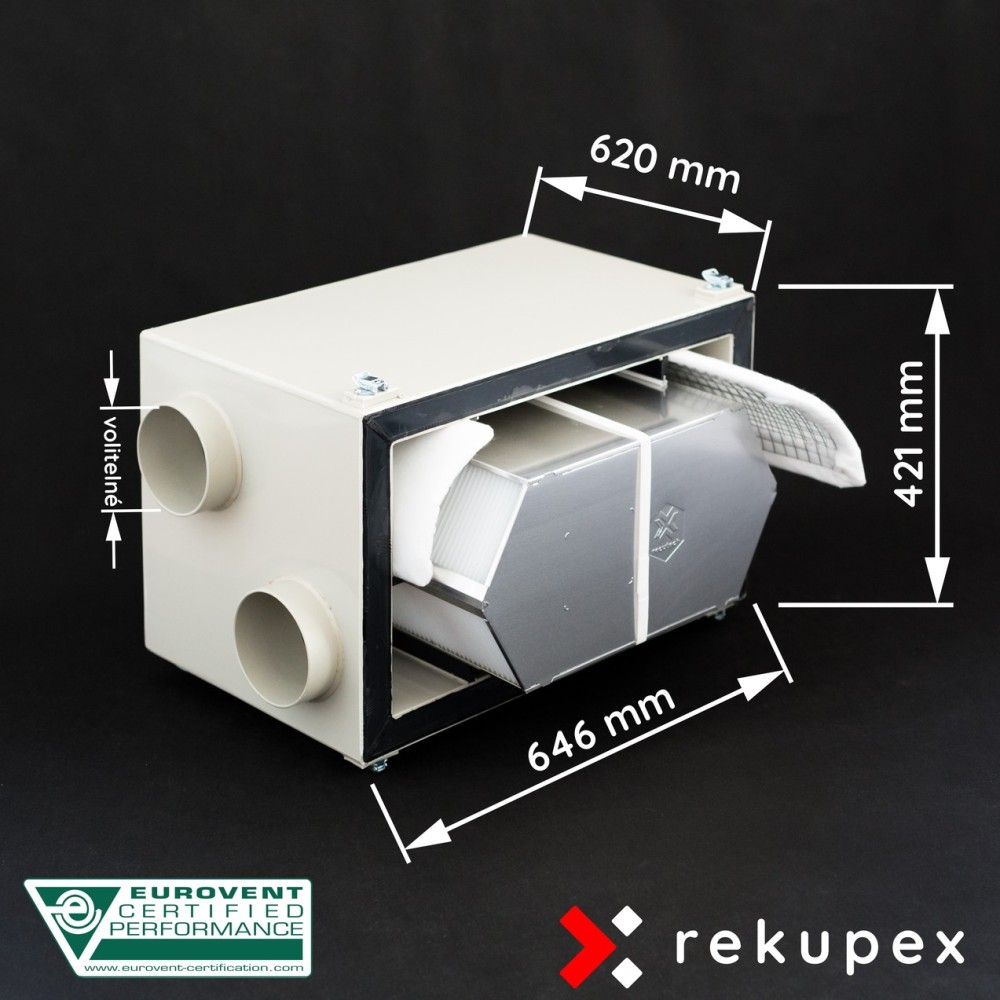

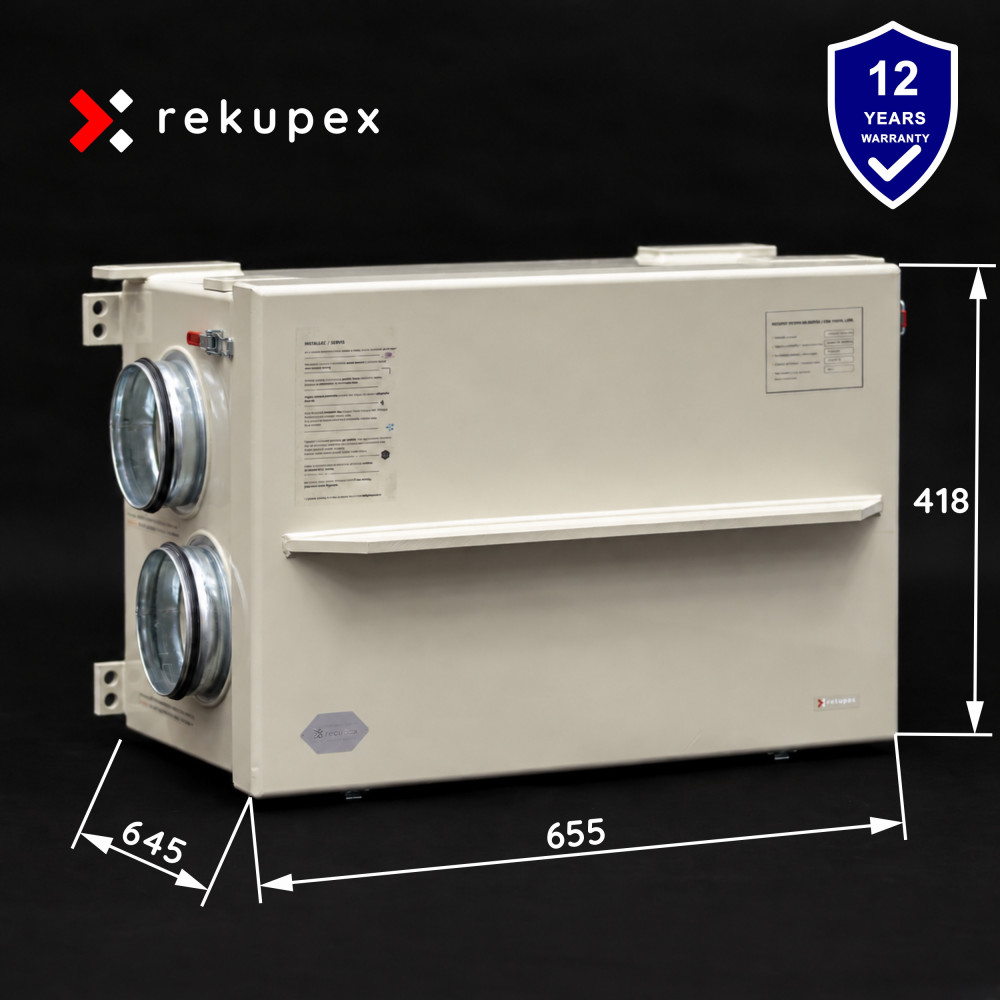

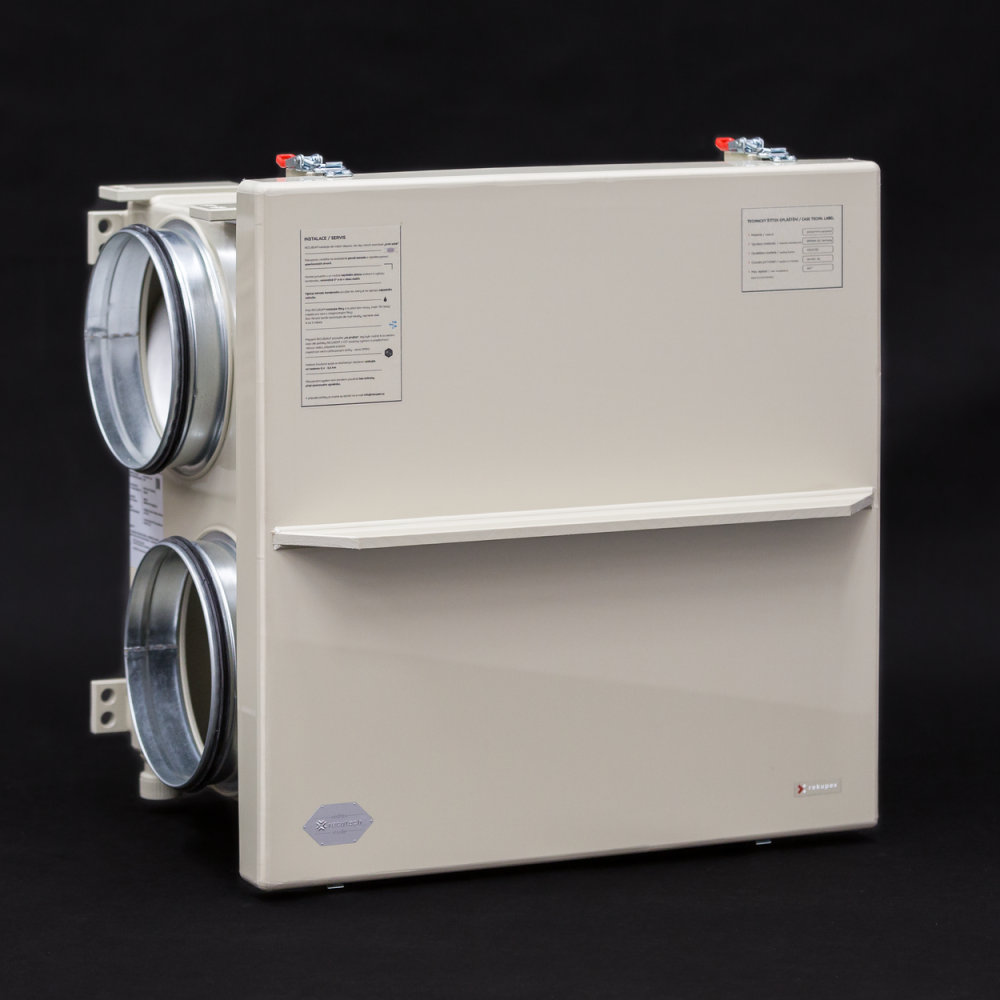

A01 Wärmetauscher auf der breiten Wanne, 4 seitliche Anschlussstutzen Abmessung: 655 (A) × 418 (B) × 645 (C) mm |
 |
B01 Wärmetauscher auf der schmalen Wanne, 4 seitliche Anschlussstutzen Abmessung: 655 (B) × 418 (A) × 645 (C) mm |
 |

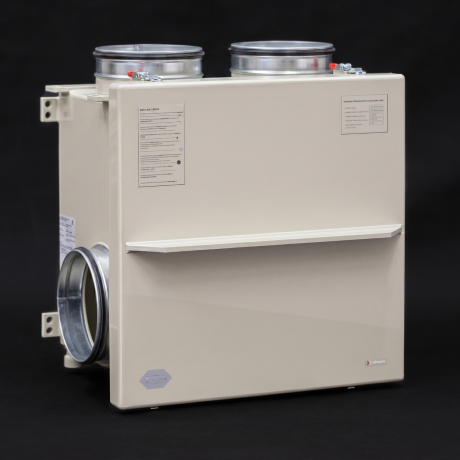

A02 Wärmetauscher auf der breiten Wanne, 2 Anschlussstutzen nach oben und 2 seitliche Anschlussstutzen Abmessung: 655 (A) × 418 (B) × 645 (C) mm |
 |
B02 Wärmetauscher auf der schmalen Wanne, 2 Anschlussstutzen nach oben und 2 seitliche Anschlussstutzen Abmessung: 655 (B) × 418 (A) × 645 (C) mm |
 |
Wartungszugang – Maß E Vor der Wartungstür der RECUBOX® muss ausreichend Platz zum Herausziehen des Wärmetauschers aus dem Modul vorgesehen werden. E = C − 60 mm Integrierter BY-PASS – Maß F Der integrierte BY-PASS befindet sich hinter dem Wärmetauscher und vergrößert die Gesamttiefe der RECUBOX® um ungefähr ein Drittel der Grundtiefe. F = 1/3 × C Der BY-PASS öffnet einen Bypass-Luftweg für die Frischluft um den Wärmetauscher herum mit sehr geringem Druckverlust. Bei dieser Ausführung wird durch das Öffnen des BY-PASS der Luftweg durch den Wärmetauscher nicht geschlossen. Aufgrund des deutlich geringeren Druckverlustes des geöffneten Bypass-Luftwegs wird die durch den Wärmetauscher strömende Luftmenge jedoch minimiert. |
RECUBOX® wird entsprechend der gewählten Konfiguration gefertigt. Position und Durchmesser der Anschlussstutzen, Ausrichtung der Wartungstür, Position des Kondensatablaufs, Art der Isolierung, Ausführung des BY-PASS und weitere konstruktive Details können an die konkrete Installation angepasst werden.
Sollte die gewählte Konfiguration technisch nicht realisierbar sein oder eine andere Lösung geeigneter sein, werden wir Sie vor Produktionsbeginn kontaktieren.
Beispiel der RECUBOX®-Konstruktion in einer Ausführung ohne Zugangstüren:
Der Produktpreis umfasst den integrierten Wärmetauscher und die für die jeweilige Produktvariante angegebene Konfiguration. Eventuelles optionales Zubehör, die Vorbereitung für Sensoren und Elektroinstallation sowie individuelle konstruktive Anpassungen richten sich nach der im Bestellvorgang gewählten Konfiguration.
Technische Daten
Ja, ein Enthalpie Wärmetauscher kann einen Teil der Feuchtigkeit aus der Abluft zurückgewinnen und dadurch die Luftfeuchtigkeit im Innenraum erhöhen.
In der Praxis liegt die Steigerung typischerweise bei 10–15 % während der Heizperiode. Unter idealen Bedingungen kann sie auch 25–30 % erreichen.
Dies bestätigt auch ein realer Test eines unabhängigen Anwenders, der den RECUTECH Enthalpie Wärmetauscher in seiner AEREX Lüftungsanlage installiert und die Luftfeuchtigkeit im Haus langfristig gemessen hat.
Reale Messung der Luftfeuchtigkeit im Haus
Wichtig ist: Ein Enthalpie Wärmetauscher erzeugt keine Feuchtigkeit, sondern führt sie lediglich teilweise zurück. Der Effekt zeigt sich daher schrittweise über mehrere Tage bis Wochen.
