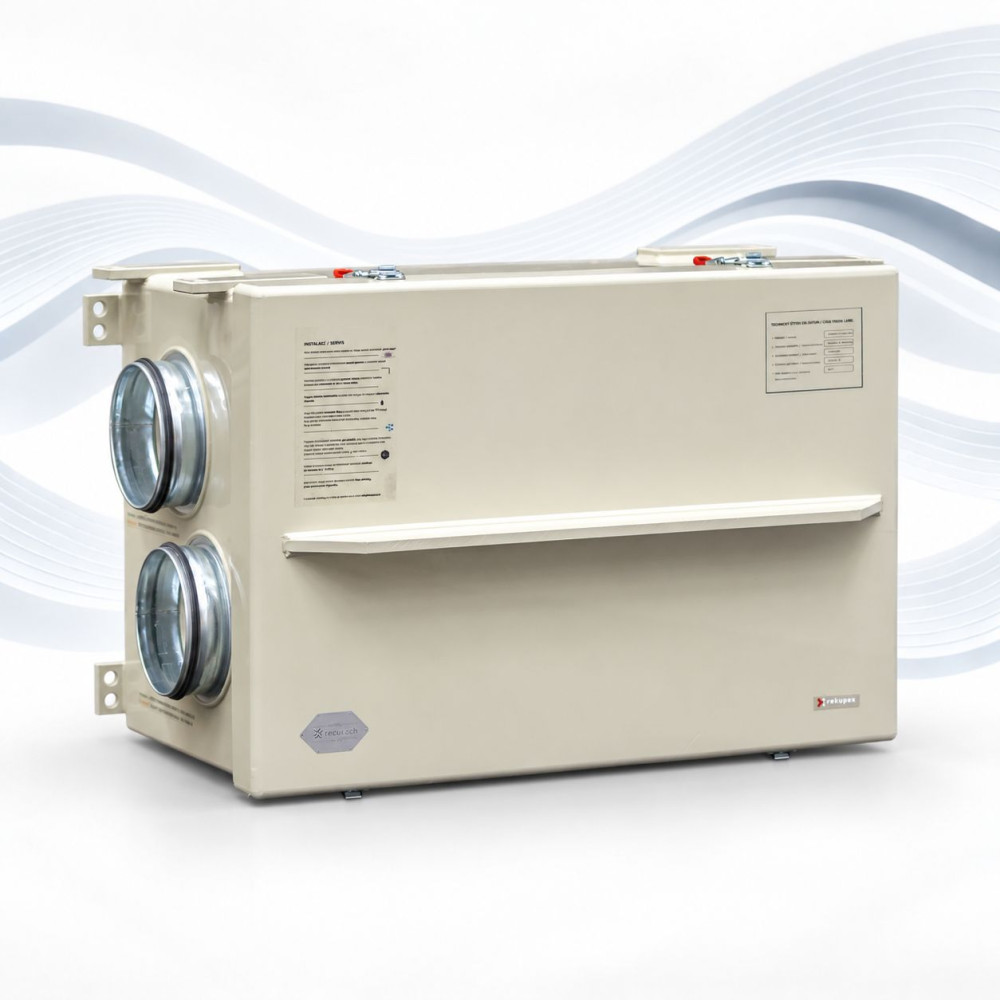

RECUBOX® OPEN RX 11/1200 - 7500 m3/h (herausnehmbarer Wärmetauscher im Gehäuse, Wärmerückgewinnungsbox, Luftrückgewinnung, Wärme

RECUBOXES® werden vollständig in der Tschechischen Republik hergestellt. als Sonderanfertigung nach den genauen Vorgaben unserer Kunden.

Die hohe Qualität wird durch die Verwendung hochwertigster Materialien des deutschen Herstellers SIMONA AG in Kombination mit der Verarbeitung auf Anlagen der Schweizer Leister AG gewährleistet.

Wir präsentieren Ihnen eine intelligente Lösung für ein Wärmerückgewinnungssystem mit einfacher Demontage des EUROVENT-zertifizierten Wärmetauschers und endloser Variabilität des resultierenden Belüftungssystems (im Gegensatz zu Wärmerückgewinnungsgeräten werden die Ventilatoren platziert
separat in die Rohrleitung sowie weiteres zusätzliches Zubehör. Dadurch garantiert das System eine lange Lebensdauer mit einfachem Austausch einzelner Komponenten, unbegrenzter Erweiterbarkeit und System-Upgrades zu minimalen Kosten)

• mit eingebautem Premium-Wärmetauscher erhältlich (die Lamellen sind aus Aluminium und das Wärmetauschergehäuse ist ebenfalls aus Aluminium)

Diese RECUBOX® eignet sich aufgrund ihrer Abmessungen und Leistung für die Rückgewinnung großer Räume – Werkstätten, Lagerhallen, Fitnesscenter, Turnhallen, Umkleideräume usw.

100 % Schweißverbindungstechnologie – keine geklebten Dichtungen, keine Leckagen. Alle Dichtungselemente sind rein mechanisch und austauschbar .
Glatte Hygienewände ermöglichen eine einfache Reinigung – sehr geringer Wartungsaufwand, hohes Maß an Hygiene.

Dank ihrer robusten Konstruktion, höchster Qualität und maximaler hygienischer Sicherheit sind unsere RECUBOXEN Teil einer Reihe von CTU- Projekten, darunter auch des einzigartigen SAWER- Systems, das UCEEB zur Gewinnung von Trinkwasser aus der Luft entwickelt.

Druckverlustdiagramm - PD [Pa] vs. Volumenstrom AV [m3/h] - Wärmetauscher REK+95-1200-26

Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur 1 °C und relative Luftfeuchtigkeit 78 %, Innenlufttemperatur 25 °C und relative Luftfeuchtigkeit 28 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware

Diagramm der Abhängigkeit des Wirkungsgrades EFF [%] vom Volumenstrom AV [m3/h] - Wärmetauscher REK+95-1200-26

Innen-/Außenluftverhältnis 1:1, Außenlufttemperatur 1 °C und relative Luftfeuchtigkeit 78 %, Innenlufttemperatur 25 °C und relative Luftfeuchtigkeit 28 %, Ergebnisse aus einer von der europäischen Firma Eurovent zertifizierten Berechnungssoftware

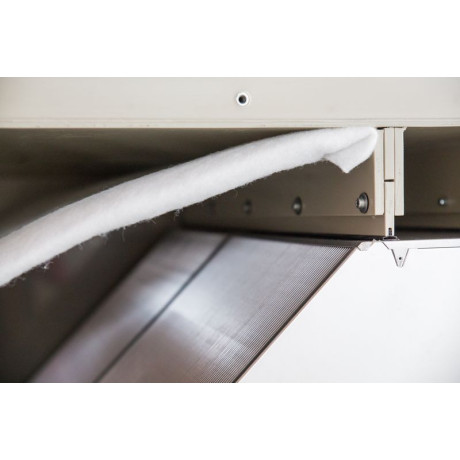

RECUBOX kann entweder ohne Wärmedämmung oder mit 30 und 50 mm Isolierung bestellt werden. Wichtig ist, dass die Isolierung hermetisch zwischen zwei Schalen abgeschlossen ist. Wenn Sie also eine isolierte RECUBOX bestellen, erhalten Sie zusätzlich zur Isolierung noch eine weitere 5 mm dicke PP-Schale.

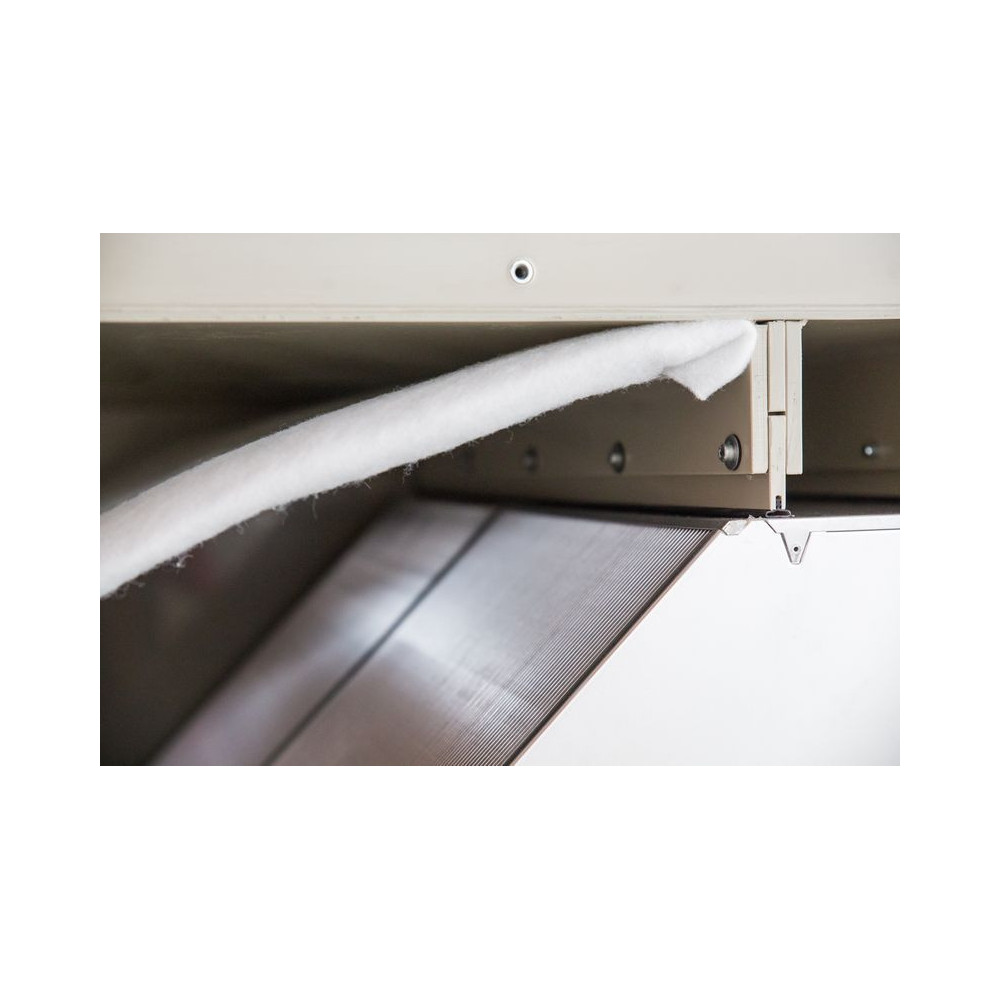

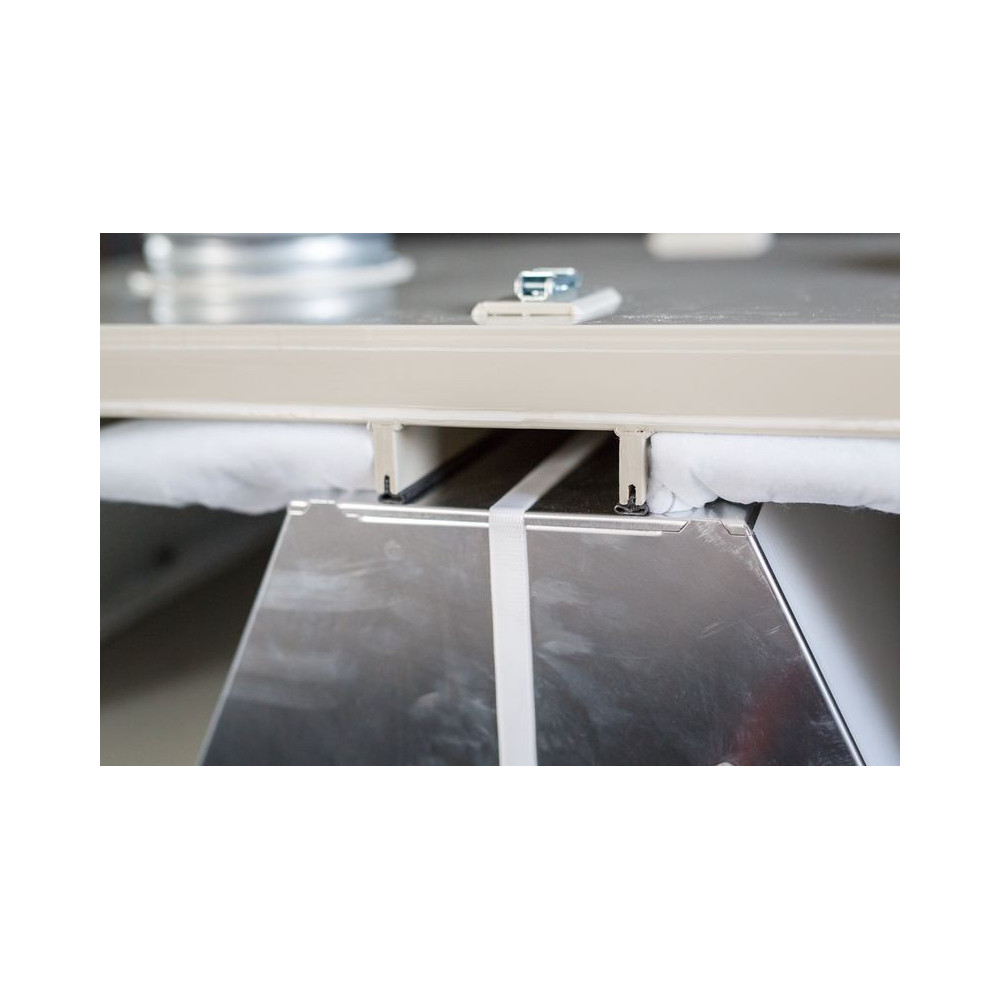

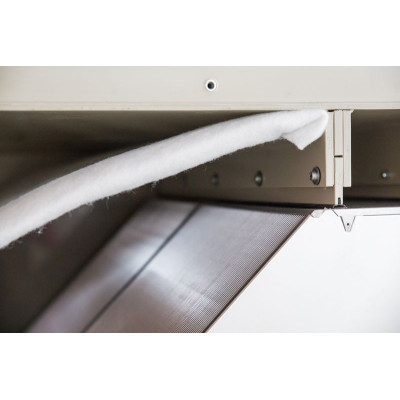

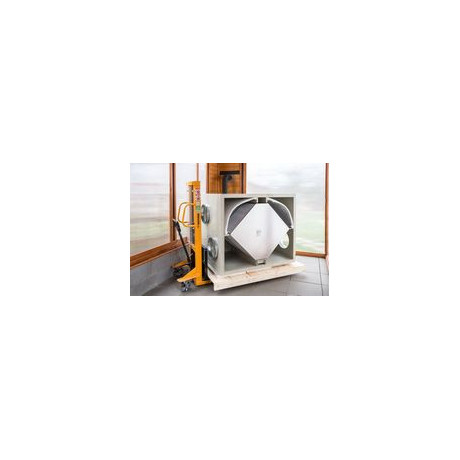

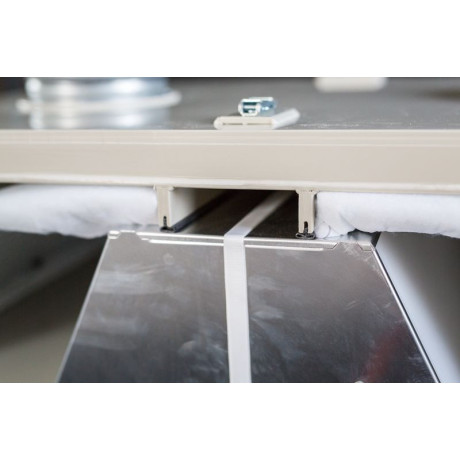

Ein Tauscher dieser Abmessungen lässt sich dank der ausgeklügelten Abdichtung mit Distanzprofilen problemlos aus der RECUBOX® entnehmen.

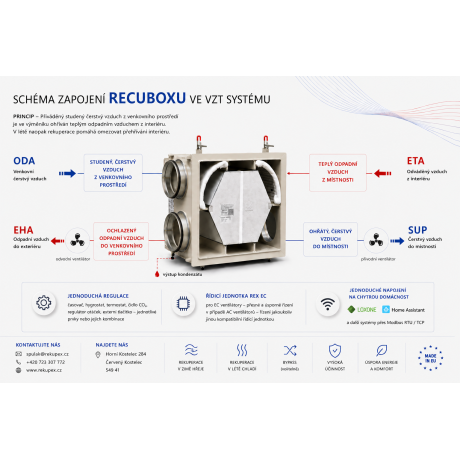

RECUBOX OPEN ANSCHLUSSDIAGRAMM IN EINEM EINFAMILIENHAUS

SCHALTPLAN MIT REX EC-STEUERUNG UND EC-VENTILATOREN

VIDEOPRÄSENTATION DER RECUBOX – OHNE ZUGANGSTÜR:

OPTIONEN FÜR DEN ANSCHLUSSPORT-STANDORT - AUSWAHL WÄHREND DES BESTELLVORGANGS VORDERANSICHT DER RECUBOX MIT GEÖFFNETER TÜR ABMESSUNGEN SIND OHNE ISOLIERUNG, ES IST EINE NOTWENDIGKEIT, DIESE HINZUZUFÜGEN - sollten sich die Maße aufgrund größerer Anschlussdosen oder anderer Faktoren deutlich ändern, informieren wir Sie nach der Bestellung

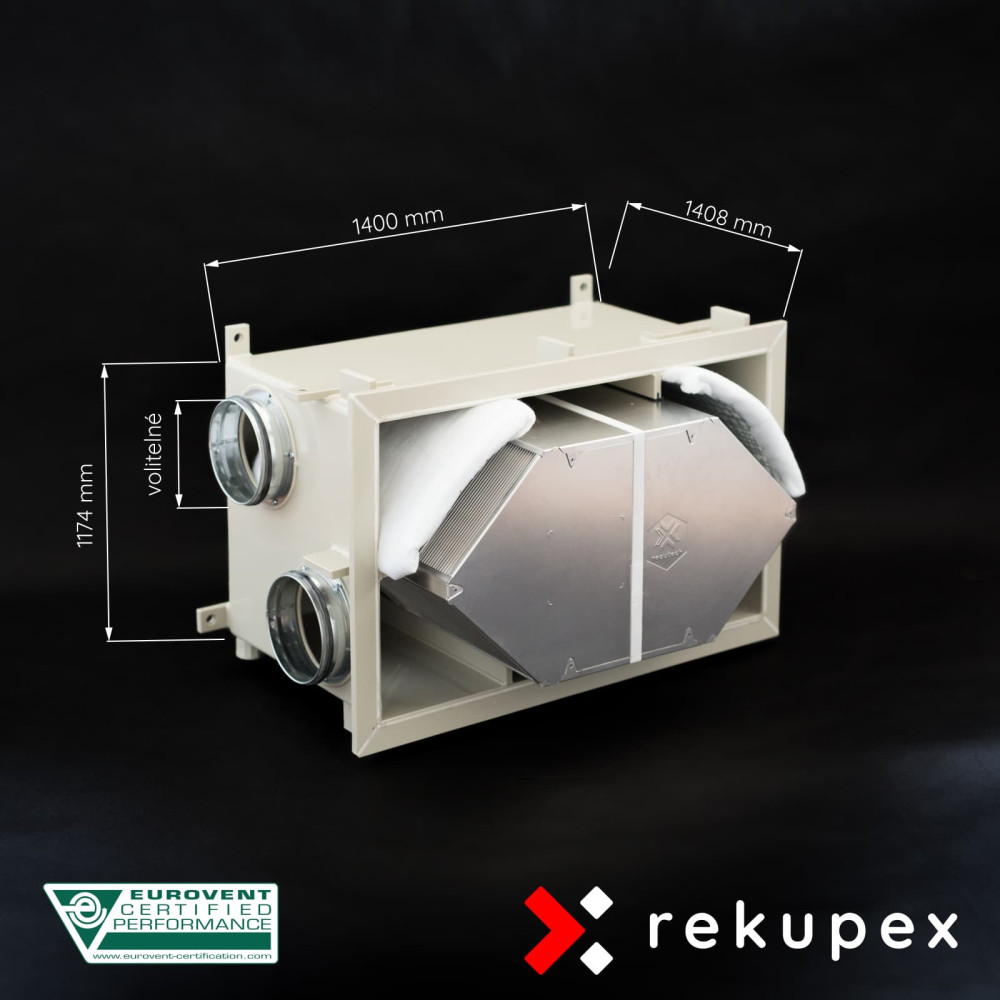

	A01 BREITWÄRMETAUSCHER MIT 4 SEITLICHEN ANSCHLÜSSEN Abmessungen: 1400 (A) x 1174 (B) x 1408 (C) mm - Breite x Höhe x Tiefe Die Zeichnung zeigt klassische und gespiegelte Anschlüsse (für alle RECUBOX® ohne Umbau verfügbar)
	A02 BREITBODENWÄRMETAUSCHER, 2 ANSCHLÜSSE OBEN, 2 ANSCHLÜSSE SEITLICH Abmessungen: 1400 (A) x 1174 (B) x 1408 (C) mm - Breite x Höhe x Tiefe Die Zeichnung zeigt klassische und gespiegelte Anschlüsse (für alle RECUBOX® ohne Umbau verfügbar)

SERVICEZUGANG UND BYPASS-ABMESSUNGEN

SERVICEZUGANG - Maß E Damit der Tauscher problemlos aus der recubox entnommen werden kann, muss vor der Tür der recubox ein Mindestabstand entsprechend der Tauscherlänge eingehalten werden. E = C - 60 [mm] INTEGRIERTER BYPASS - Maß F Der integrierte Bypass befindet sich „hinter dem Tauscher“ und vergrößert die Recubox um 1/3 der Tiefe. F = 1/3 x C [mm] Die BY-PASS-Klappe wird über eine Welle mit ⌀ 14 mm zum Anschluss eines Servoantriebs (min. 2 Nm) gesteuert . Der BY-PASS ist rechts offen. Auf der Welle ist ein Hebel zur manuellen Betätigung montiert.

DIE PREISE SIND ENDGÜLTIG UND INKLUSIVE DES INTEGRIERTEN AUSTAUSCHGERÄTS, ALLER KOSTEN, STEUERN UND GEBÜHREN.
