Aerodynamisch optimierte Box für AFL Constant Flow Ventilatoren mit minimalen Druckverlusten, geringem Energieverbrauch und einer Höhe von nur 265 mm.
Aerodynamisch optimiertes isoliertes Gehäuse für die Installation des Ventilators AFL Constant Flow.
Die AIRBOX SLIM 520 ist kein gewöhnliches Ventilatorgehäuse. Es handelt sich um ein durchdachtes Montage- und Isoliergehäuse, das mit dem Ziel entwickelt, getestet und optimiert wurde, den geringstmöglichen Stromverbrauch bei gleichzeitig hohem Luftdurchsatz zu erreichen.

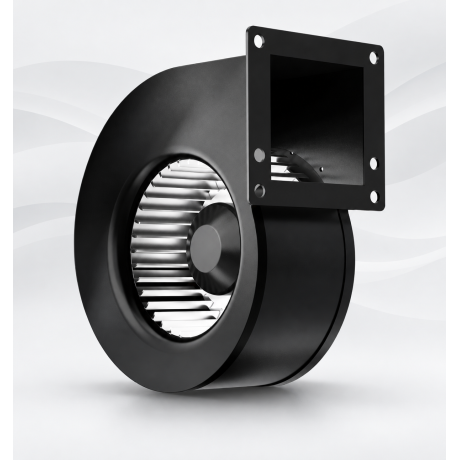

Das Produkt ist für die Installation des kompatiblen Radialventilators AFL Constant Flow vorgesehen. Der Ventilator verfügt über eine integrierte Steuerelektronik und ein eigenes Regelsystem, das seine Leistung automatisch anpasst, um den gewünschten Luftvolumenstrom aufrechtzuerhalten.
Zur Gewährleistung der Constant Flow Funktion müssen daher keine externen Drucksensoren, Druckmessumformer, Manometer oder ein separates Differenzdruck-Messsystem installiert werden.
Der Ventilator, der elektrische Anschluss und die übergeordnete Steuerung sind nicht Teil des AIRBOX-Gehäuses selbst.
Einfach einen kompatiblen AFL Constant Flow Ventilator einbauen, Rohre und 0-10 V Steuerung anschließen. Die AIRBOX ist bereit, um in wenigen Minuten eine professionelle Lüftungseinheit zu schaffen.

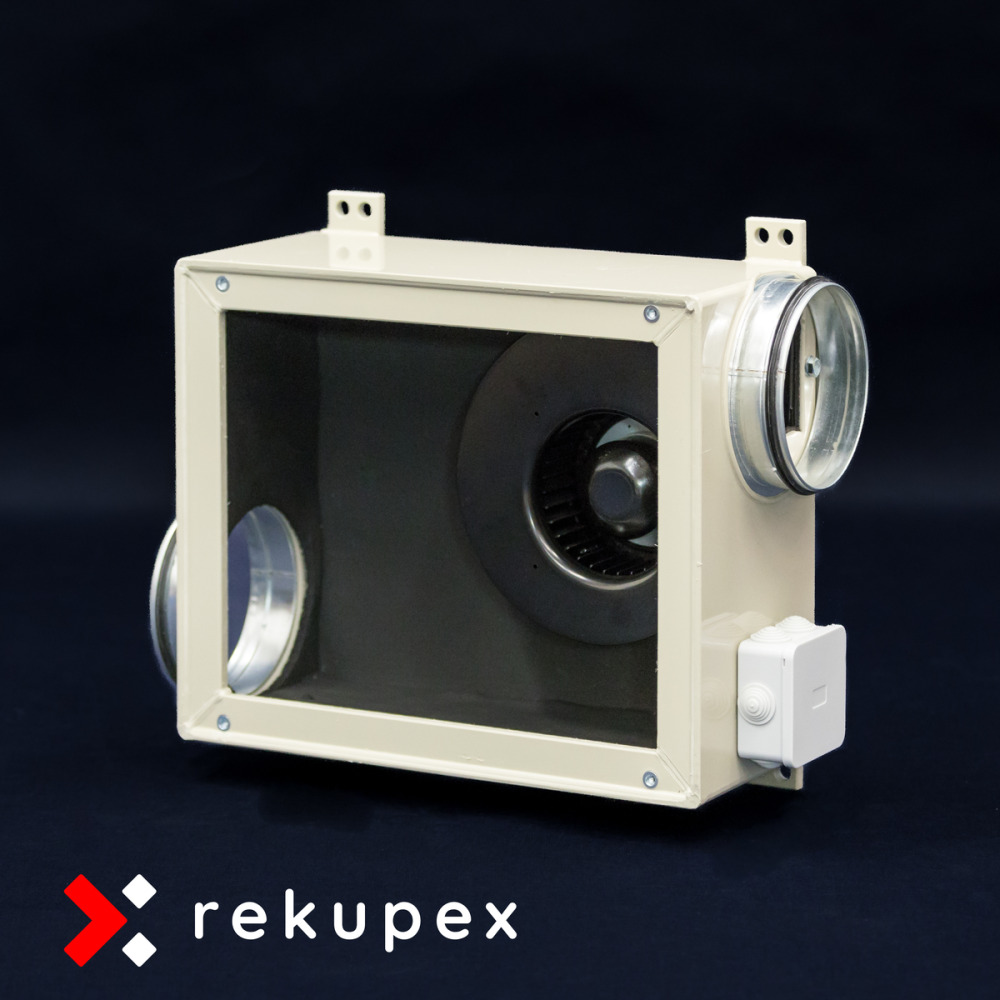

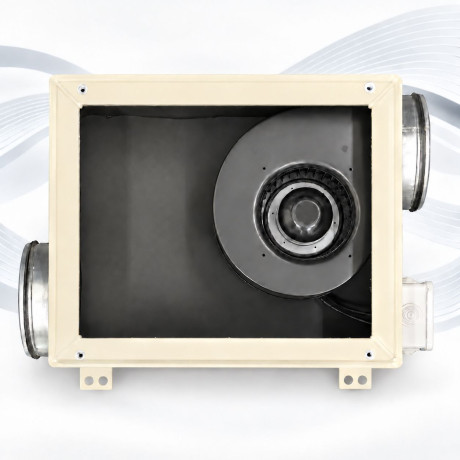

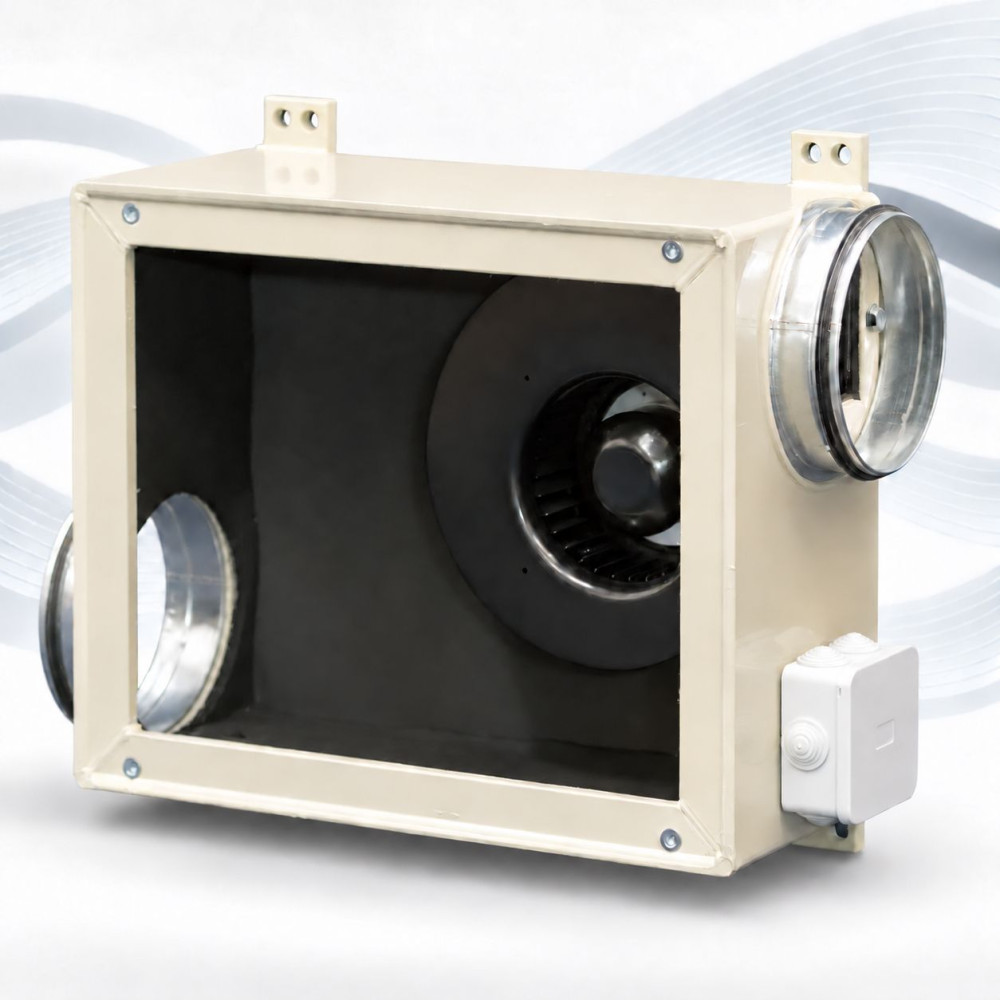

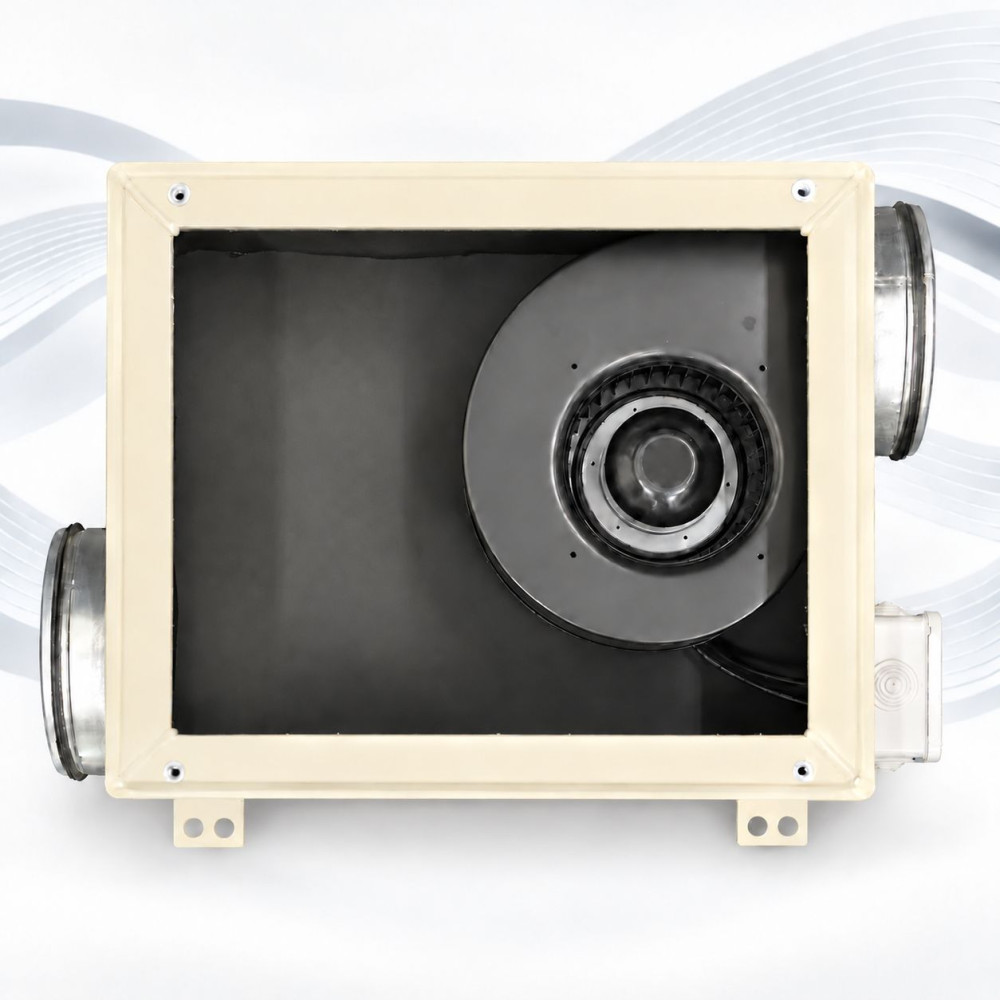

Die AIRBOX SLIM 520 wird ohne Ventilator geliefert. Die Fotos zeigen ein Beispiel für die Installation des Ventilators AFL Constant Flow.
| Geringer Verbrauch | Das Gehäuse wurde so entwickelt und getestet, dass der Ventilator AFL Constant Flow mit dem geringstmöglichen Stromverbrauch arbeitet. |
| Höhe nur 265 mm | Die flache Bauweise ist ideal für die Installation in abgehängten Decken, Technikräumen und Orten mit begrenzter Bauhöhe. |
| Einfache Ventilatorinstallation | Der Ventilator wird durch eine Serviceklappe im Gehäuse installiert. Es müssen keine eigenen Halterungen oder improvisierte Schallschutzabdeckungen angefertigt werden. |
| Integrierte Constant Flow Regelung | Der Ventilator enthält eine eigene Steuerelektronik und hält den eingestellten Volumenstrom ohne externe Drucksensoren oder Manometer automatisch aufrecht. |
| Isolierung gegen Kondensation und Lärm | Die Innenisolierung aus Synthesekautschuk hilft, Kondensation zu reduzieren und trägt gleichzeitig zur Schalldämmung bei. |
| Robuste PP-Ausführung | Die AIRBOX besteht aus Polypropylen, das nicht korrodiert, feuchtigkeitsbeständig ist und einen langfristig stabilen Betrieb ermöglicht. |
Während der Entwicklung der AIRBOX SLIM 520 haben wir verschiedene Längen, Breiten, Tiefen und Innenformen der Box getestet. Wir haben abgerundete Ecken im Inneren, eine kuppelförmige Abdeckung und ein Neigen des Ventilators im Gehäuse ausprobiert.
Die Messergebnisse zeigten jedoch, dass diese Lösungen zu einem höheren Energieverbrauch führten. Das beste Ergebnis wurde genau mit der Konstruktion der AIRBOX SLIM 520 mit diagonal gekreuzt angeordneten Stutzen erzielt.
Bei etwa gleichem Durchfluss von ca. 517,1 m³/h wurde bei der Variante mit Stutzen auf einer Achse ein Verbrauch von ca. 120 W gemessen. Bei der finalen Version der AIRBOX SLIM 520 betrug der Verbrauch nur 82,7 W.
Bei einer flachen Box würde eine direkte Anordnung von Einlass und Auslass auf einer Achse zu einer ungünstigeren Strömung innerhalb des Gehäuses führen. Der Luftstrom würde sich auf einen Teil des Raums konzentrieren und der Ventilator würde mit einer höheren Last arbeiten.

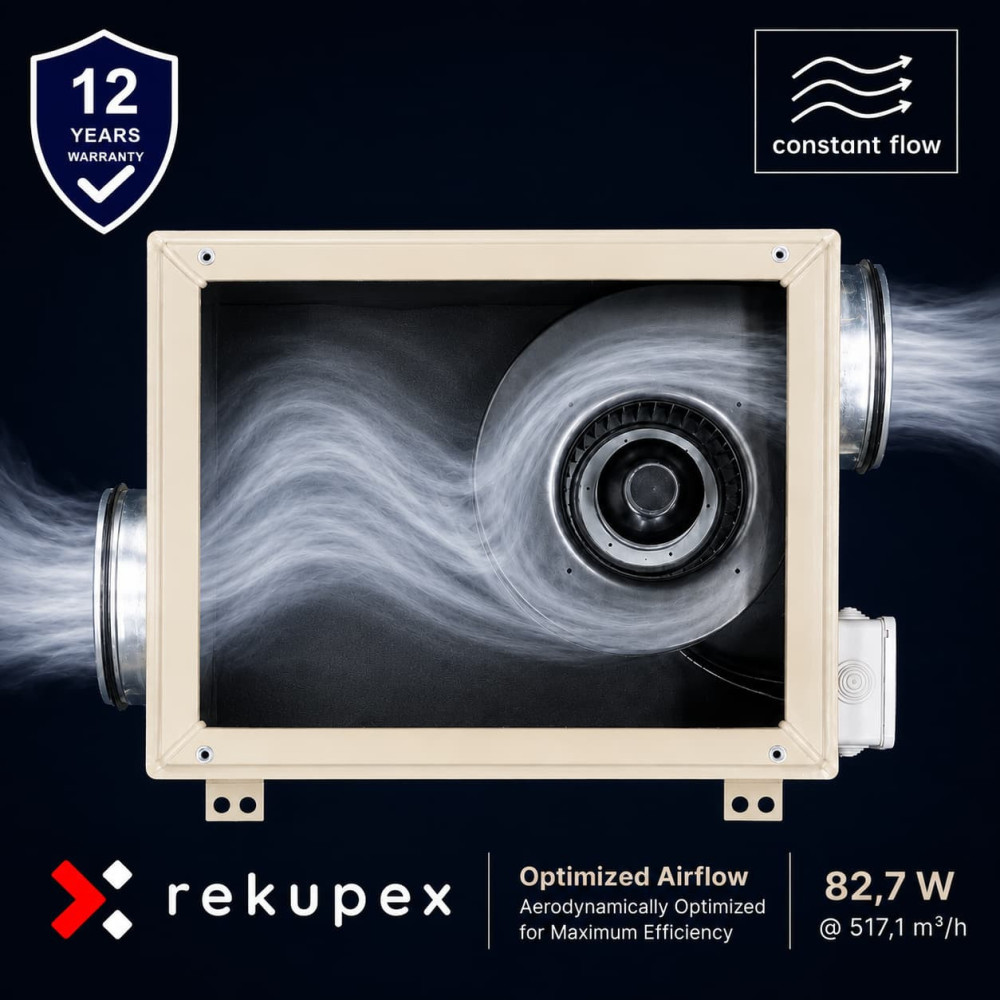

Bei der AIRBOX SLIM 520 sind die Stutzen daher diagonal gekreuzt angeordnet. Die Luft verteilt sich besser in der Box, die Strömung ist gleichmäßiger und der Ventilator AFL Constant Flow muss seine Leistung nicht unnötig erhöhen, um Druckverluste zu überwinden.
Das Ergebnis ist ein deutlich geringerer Stromverbrauch bei gleichzeitig hohem Luftdurchsatz.
| Volumenstrom | Verbrauch | Protokoll |
|---|---|---|
| 517,1 m³/h | 82,7 W | PDF-Protokoll |
| 316,2 m³/h | 27,2 W | PDF-Protokoll |
| 226 m³/h | 11,2 W | PDF-Protokoll |
| 176,2 m³/h | 6,3 W | PDF-Protokoll |
Messbedingungen:

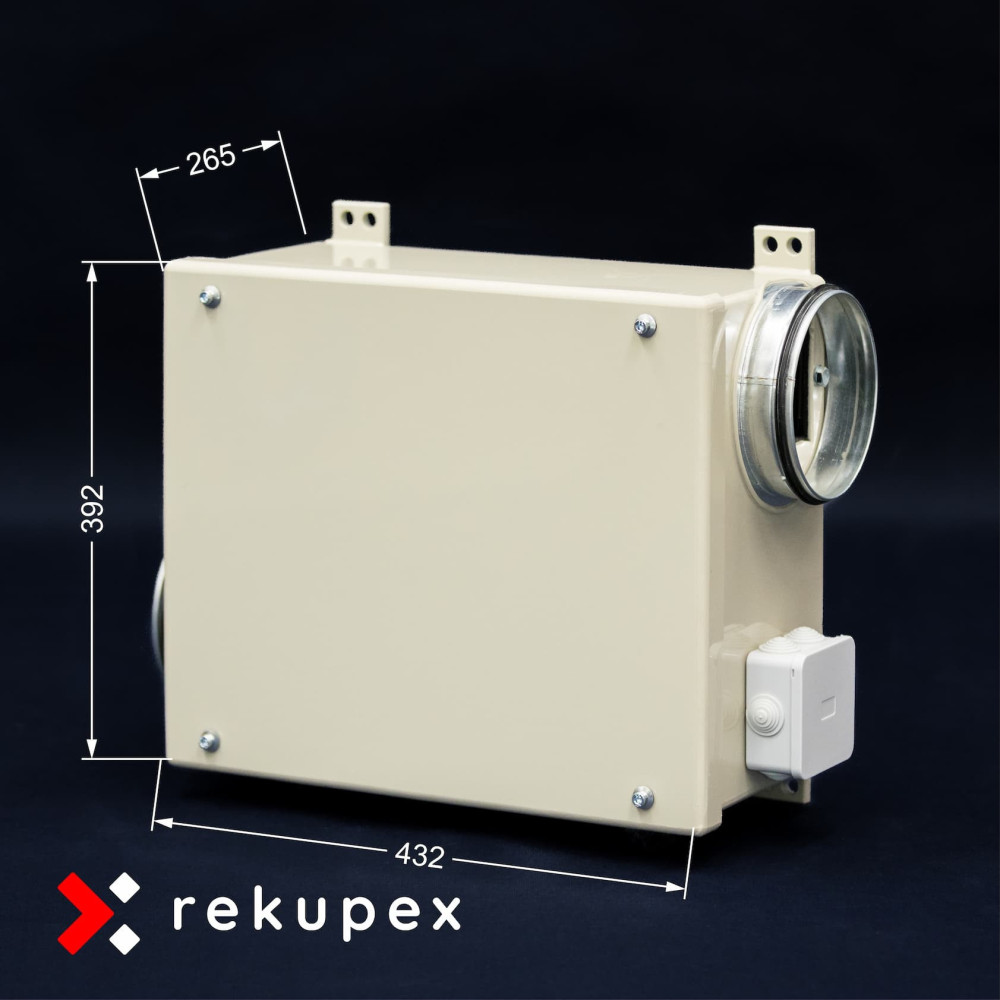

Zur Überprüfung der Abmessungen und zur Installationsplanung steht eine Maßzeichnung der AIRBOX SLIM 520 zur Verfügung.
Die Zeichnung enthält grundlegende Außenabmessungen, die Position der Anschlussstutzen und der Montageelemente.
| Außenhöhe | 265 mm |
| Außenbreite | 392 mm |
| Außenlänge | 432 mm |
| Gehäusematerial | Polypropylen PP |
| Innenisolierung | Synthesekautschuk, Stärke 10 mm |
| Montagehalterungen | 4 Halterungen mit Ø 12 mm Löchern |
| Optionale Anschlussdurchmesser | Ø 125 mm, Ø 150 mm, Ø 160 mm, Ø 200 mm, Ø 250 mm oder Ø 315 mm |
Die 10 mm dicke Innenisolierung aus Synthesekautschuk verringert das Risiko von Kondenswasserbildung an der Gehäuseoberfläche und hilft gleichzeitig, die Ventilatorgeräusche zu dämpfen.
Die AIRBOX SLIM 520 eignet sich daher auch für Installationen in Wohngebäuden, Technikräumen oder abgehängten Decken.
Die AIRBOX SLIM 520 ist, wie unsere RECUBOX® Einheiten, aus hochwertigem Polypropylen gefertigt.
Die Anschlussstutzen sind mit doppelten Dichtlippen für eine feste und dichte Verbindung der Lüftungsrohre ausgestattet.
Der Wartungszugang zum Ventilator erfolgt über eine Tür.
Die AIRBOX SLIM 520 ist für die schnellstmögliche Installation im Lüftungssystem konzipiert.
Das Gehäuse ist mit 4 Montagehalterungen mit Löchern mit einem Durchmesser von 12 mm ausgestattet, die eine einfache und sichere Befestigung an der Decke, Wand oder Tragstruktur ermöglichen.
Dank der Servicetür ist der Ventilator für die Installation, Inspektion und einen eventuellen Austausch leicht zugänglich.
Es stehen sechs Durchmesser der Anschlussstutzen zur Auswahl:
Der größte Vorteil von AFL Constant Flow Ventilatoren ist die Fähigkeit, den eingestellten Luftvolumenstrom auch bei Änderungen der Druckverluste im Lüftungssystem automatisch aufrechtzuerhalten.
Die Ventilatoren verfügen über eine eigene eingebaute Steuerelektronik und ein integriertes Regelsystem. Die Ventilatorelektronik wertet kontinuierlich ihren Betriebszustand aus und passt die Drehzahl automatisch an, um den gewünschten Luftvolumenstrom aufrechtzuerhalten.
Für die eigentliche Constant Flow Funktion ist es daher nicht erforderlich, externe Drucksensoren, Druckmessumformer, Manometer oder ein separates Differenzdruck-Messsystem zu installieren.
Die gewünschte Ventilatorleistung wird über ein 0-10 V Steuersignal eingestellt. Der Ventilator reagiert dann selbstständig und automatisch beispielsweise auf:
Wenn Sie zwei AFL Constant Flow Ventilatoren an dasselbe 0-10 V Steuersignal anschließen und sie mit unseren RECUBOX® Einheiten verbinden, erhalten Sie eine einfache Basis für ein modernes balanciertes Wärmerückgewinnungssystem mit sehr geringem Stromverbrauch.
Eine solche Lösung ist ideal für RECUBOX® modulare Wärmerückgewinnungssysteme, Smart Homes, Loxone, Home Assistant und andere Gebäudeleitsysteme.
Wir gewähren eine überdurchschnittliche Garantie von 12 Jahren auf das AIRBOX-Gehäuse.
Die AIRBOX besteht aus hochwertigem Polypropylen und wird mit Heißgasschweißtechnologie verbunden. Das Ergebnis sind homogene, feste und langfristig stabile Verbindungen ohne Korrosionsrisiko.
Im Gegensatz zu Blechkonstruktionen besteht keine Korrosionsgefahr, und im Gegensatz zu geklebten Konstruktionen altern die Fugen nicht durch Feuchtigkeit oder Temperaturschwankungen.
Dank der einfachen Konstruktion ohne bewegliche Teile ist die AIRBOX für einen langfristigen und störungsfreien Betrieb ausgelegt. Auf die Dichtheit und mechanische Integrität des Polypropylengehäuses gewähren wir daher eine 12-jährige Garantie.
Die AIRBOX SLIM 520 ist ein Montage- und Isoliergehäuse für die Installation des kompatiblen Ventilators AFL Constant Flow.
Die AIRBOX selbst enthält keinen Ventilator, Motor, elektrische Komponenten oder Steuerelektronik. Es handelt sich um ein passives mechanisches Element, das in das Lüftungssystem integriert wird.
Die Auswahl des Ventilators, seine Montage, der elektrische Anschluss und die Inbetriebnahme der resultierenden Baugruppe werden vom Kunden oder einem professionellen Installationsunternehmen durchgeführt.
RECUBOX® AIRBOX SLIM 520 ist als Montage- und Isoliergehäuse für die Installation des kompatiblen Ventilators AFL Constant Flow konzipiert. Der Ventilator selbst, der elektrische Anschluss und die übergeordnete Regelung sind nicht Bestandteil des AIRBOX-Gehäuses.
Ja, ein Enthalpie Wärmetauscher kann einen Teil der Feuchtigkeit aus der Abluft zurückgewinnen und dadurch die Luftfeuchtigkeit im Innenraum erhöhen.
In der Praxis liegt die Steigerung typischerweise bei 10–15 % während der Heizperiode. Unter idealen Bedingungen kann sie auch 25–30 % erreichen.
Dies bestätigt auch ein realer Test eines unabhängigen Anwenders, der den RECUTECH Enthalpie Wärmetauscher in seiner AEREX Lüftungsanlage installiert und die Luftfeuchtigkeit im Haus langfristig gemessen hat.
Reale Messung der Luftfeuchtigkeit im Haus
Wichtig ist: Ein Enthalpie Wärmetauscher erzeugt keine Feuchtigkeit, sondern führt sie lediglich teilweise zurück. Der Effekt zeigt sich daher schrittweise über mehrere Tage bis Wochen.
