Wir bieten eine große Auswahl an Enthalpiewärmetauschern für die meisten Wärmerückgewinnungseinheiten an.
Falls Sie nicht das passende Modell finden, zögern Sie nicht, uns zu kontaktieren – wir helfen Ihnen gerne weiter!

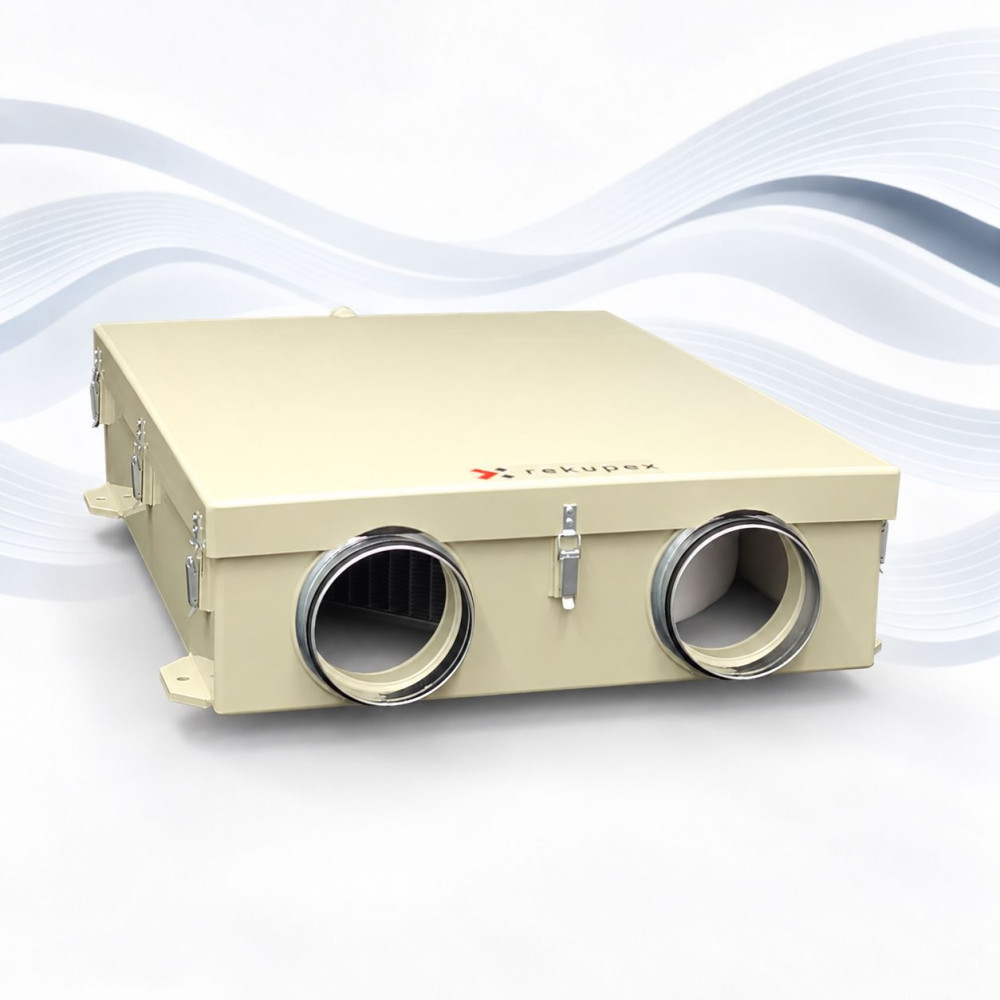

RECUBOX® OPEN ERV 03/100 ist die kleinste öffenbare RECUBOX® für einen Volumenstrom von bis zu 140 m³/h. Dank einer Bauhöhe von nur 165 mm ist sie ideal für niedrige abgehängte Decken und kleine Räume. Sie bietet einen Wirkungsgrad von bis zu 95 %, Auftragsfertigung in der Tschechischen Republik, variable Stutzen und 12 Jahre Garantie auf die Dichtheit des Gehäuses.
Enthalpie RECUBOX® OPEN ERV 03/100 ist die kleinste Enthalpie-RECUBOX® mit Wartungstür und integrierten Filtern der Klasse M5. Sie ist ein kompakter, extrem langlebiger und hygienisch reiner Wärmerückgewinnungstauscher im Gehäuse für die moderne modulare Raumlüftung.

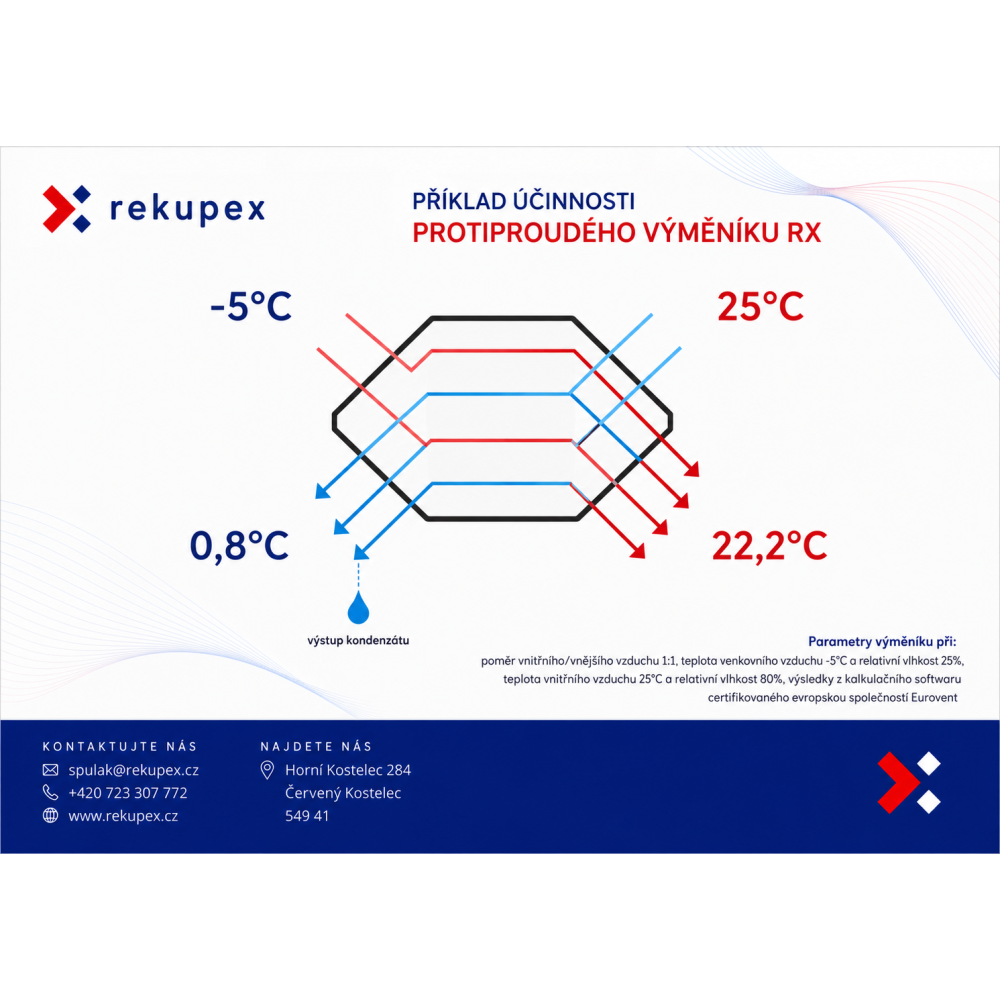

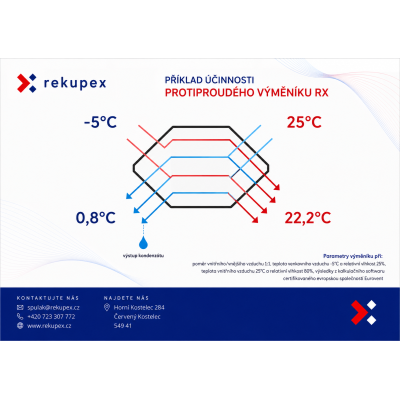

Im Gegensatz zu einem herkömmlichen Wärmetauscher kann die Enthalpie-Variante nicht nur Wärme, sondern auch einen Teil der Feuchtigkeit aus der Abluft zurück in die zugeführte Frischluft übertragen. Das Ergebnis ist ein komfortableres Innenraumklima, insbesondere im Winter, wenn die Raumluft oft zu trocken ist.
Die OPEN-Version ist für einen einfachen Servicezugang, die leichte Entnahme des Wärmetauschers und die Möglichkeit der regelmäßigen Kontrolle, Reinigung und des Auswechsels des Filtervlieses konzipiert.

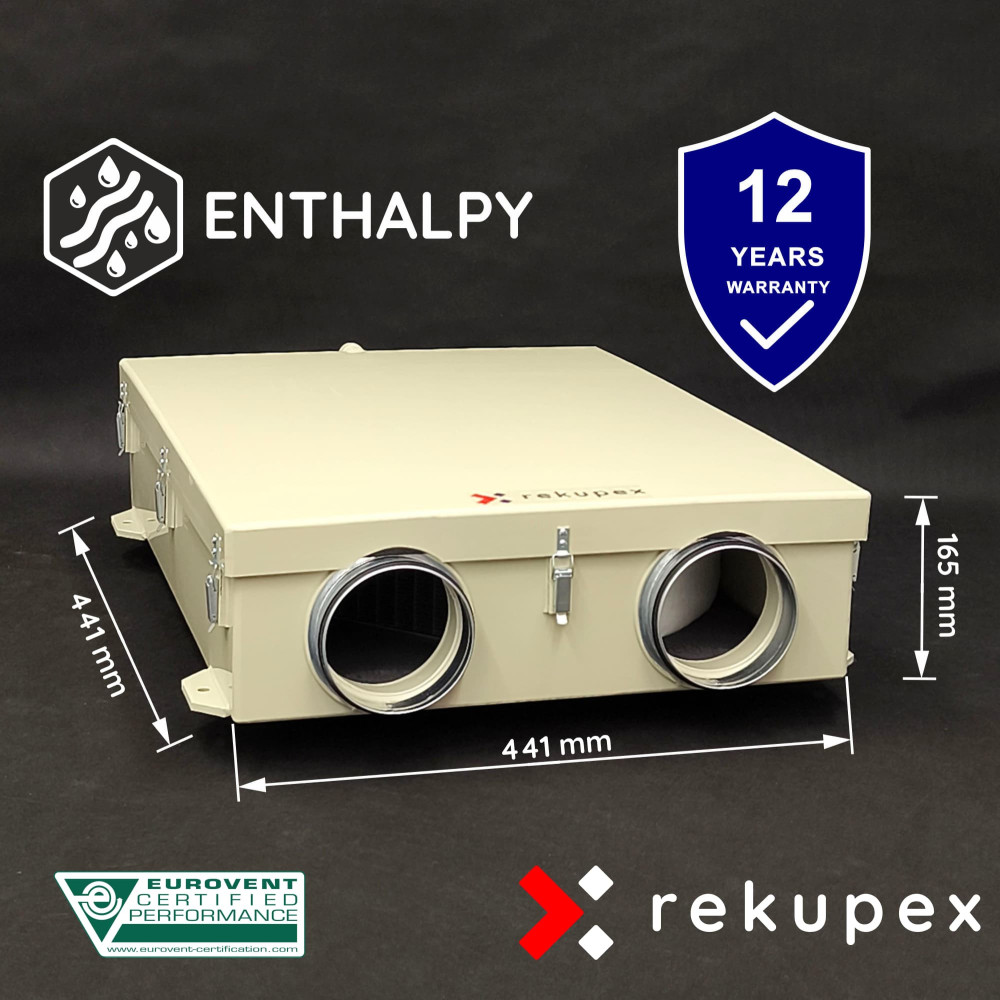

Dank der extrem kompakten Abmessungen von 441 × 441 × 165 mm ist sie die ideale Lösung für niedrige abgehängte Decken, kleine Wohnungen, Apartments, Tiny-House-Projekte, WCs, Sanitärräume, Technikräume mit begrenztem Platzangebot sowie dezentrale Lüftungssysteme.
Eine Bauhöhe von nur 165 mm ermöglicht die Installation auch dort, wo klassische Lüftungsgeräte schlichtweg nicht eingesetzt werden können.
Hauptparameter:
Auftragsfertigung in der Tschechischen Republik. RECUBOX®-Einheiten stellen wir komplett in der Tschechischen Republik nach den exakten Anforderungen der Kunden her. Wir verwenden hochwertige Polypropylen-Materialien der Firma SIMONA AG und professionelle Warmgasschweißtechnologie auf Geräten von Leister AG.
 |
 |
 |
Jede RECUBOX® entsteht als ehrlich verarbeitetes technisches Produkt – mit Fokus auf Präzision, Dichtheit, lange Lebensdauer und die Möglichkeit der Anpassung an die konkrete Installation.
Ein Enthalpie-Wärmetauscher erzeugt keine Feuchtigkeit, kann aber einen Teil der Feuchtigkeit aus der Abluft zurück in den Innenraum leiten. Dadurch hilft er, eine übermäßige Austrocknung der Raumluft während der Heizperiode zu mildern.
Im normalen Betrieb steigt die Luftfeuchtigkeit im Raum nicht sofort an. Der Enthalpie-Wärmetauscher arbeitet schrittweise – die Feuchtigkeit wird kontinuierlich zurückgeführt, und der finale Effekt hängt vom jeweiligen Gebäude, dem Lüftungsverhalten, der Außentemperatur, der Abluftfeuchtigkeit sowie der Saugfähigkeit der Baumaterialien ab.
Das praktische Ergebnis ist ein angenehmeres Innenraumklima, weniger Gefühl von trockener Luft, höherer Wohnkomfort bei gleichzeitig hygienischem Luftaustausch.
 |
Einfache Entnahme des Wärmetauschers Der Wärmetauscher kann ganz einfach über die Wartungstür aus der RECUBOX® OPEN herausgezogen werden. Dadurch ist die Wartung deutlich komfortabler als bei geschlossenen Boxen. |
 |
Integrierte Filter M5 Die Einheit ist in der Basisausführung mit Filtervliesen der Klasse M5 ausgestattet. Die Filter schützen den Tauscher vor Verschmutzung und tragen zu einem gesunden Raumklima bei. Sie sind über die Wartungstür leicht zugänglich. |
 |
Maximale Hygiene Die OPEN-Serviceausführung ermöglicht es, den Wärmetauscher zu entnehmen, den Innenraum zu kontrollieren und bei Bedarf zu reinigen. Das ist essenziell für einen dauerhaft hygienischen Lüftungsbetrieb. |
 |
Mechanische Abdichtung ohne Klebstoffe Der Wärmetauscher ist in der Einheit mechanisch mittels Nutdichtung abgedichtet. Wir verwenden keine Klebebänder oder Klebstoffe, die im Laufe der Zeit degradieren können. |
 |
Ohne Schrauben, Nieten und Klebstoffe Das Gehäuse der RECUBOX® wird aus Polypropylen gefertigt und durch Warmgasschweißen verbunden. Das Ergebnis sind feste, homogene und dauerhaft dichte Verbindungen. |
 |
Kondensatablauf 1/2" Der Kondensatablauf erfolgt über eine 1/2"-Verschraubung. Bei der Variante C02 wird der Ablauf durch die Wartungstür geführt. |
 |

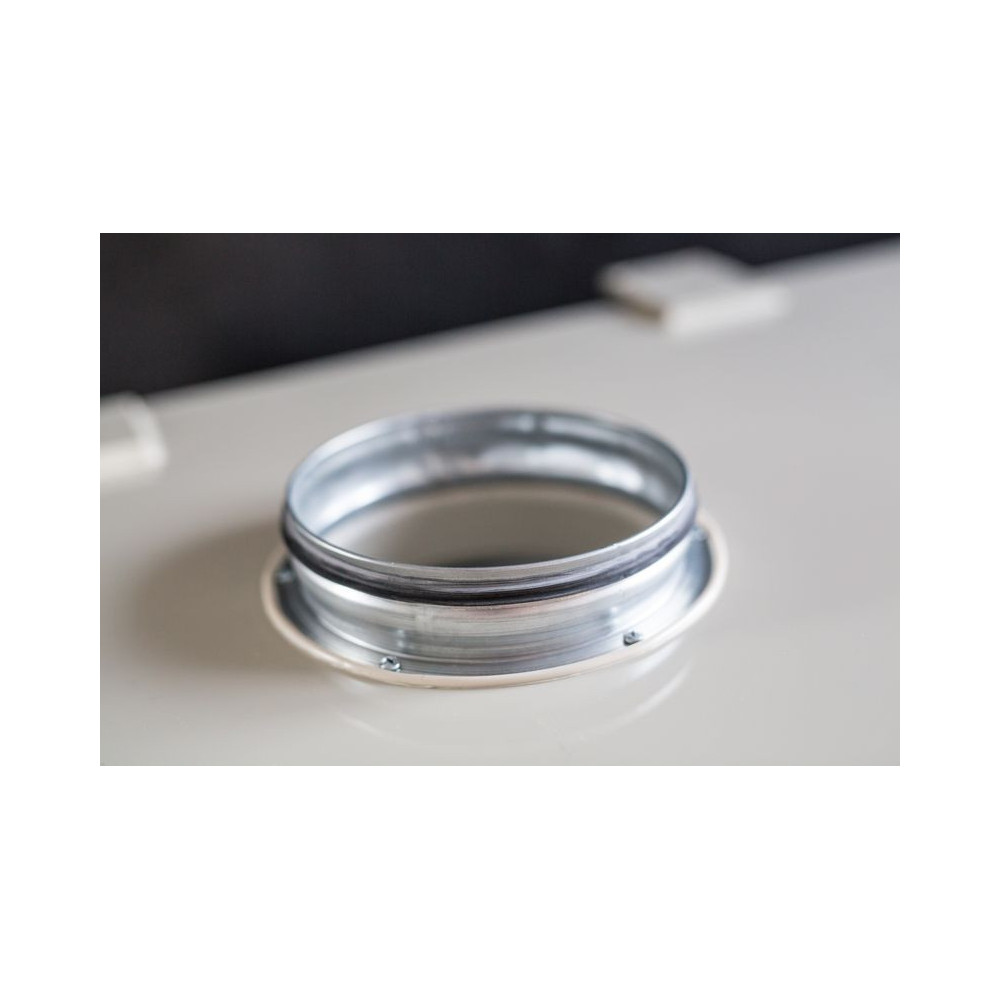

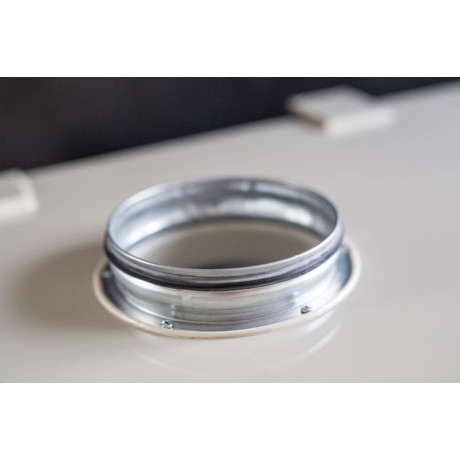

Variabilität der Anschlussstutzen RECUBOX® OPEN kann in verschiedenen Stutzenanordnungen je nach konkreter Installation bestellt werden. |
 |
Einfache Installation Die Einheit ist bereit für die Montage im Technikraum und den Anschluss an externe Rohrventilatoren, Steuerungen und weitere Komponenten des Lüftungssystems. |

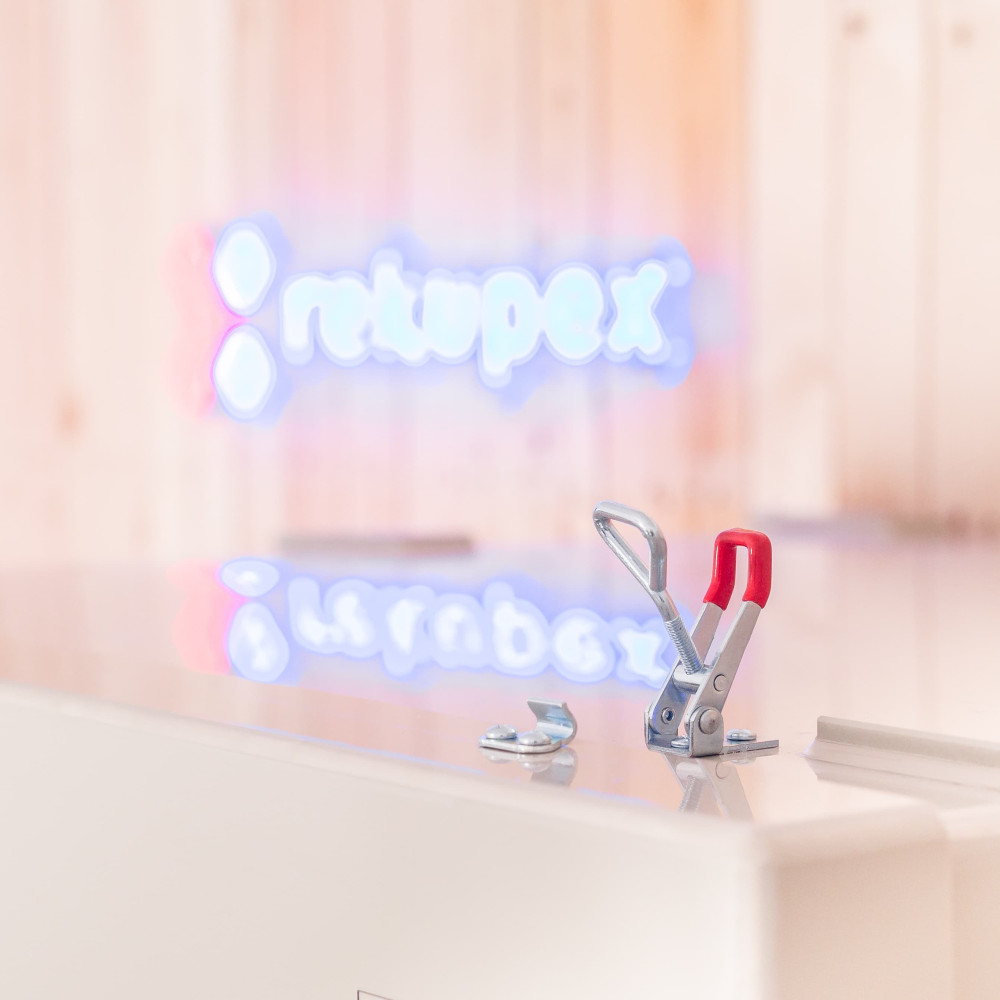

Die Dichtheit des Gehäuses ist entscheidend für eine effiziente Lüftung. RECUBOX® ist mit massiven, einstellbaren Spannverschlüssen ausgestattet, die ein präzises Einstellen des Deckeldrucks auf die Dichtung ermöglichen. Dadurch zieht die Einheit keine Falschluft und arbeitet mit maximal möglichem Wirkungsgrad.
Bei der unisolierten Version der RECUBOX® erfolgt die Abdichtung und Befestigung des Deckels über Schrauben und Nietmuttern anstelle von Spannverschlüssen.
Enthalpie RECUBOX® OPEN ERV 03/100 kann mit drei Typen von Enthalpie-Gegenstromwärmetauschern ausgestattet werden.
Jeder Wärmetauscher bietet eine andere Technologie, Bauweise und ein unterschiedliches Preis-Leistungs-Verhältnis. Dadurch lässt sich RECUBOX® an die konkreten Projektanforderungen anpassen – von der wirtschaftlichen Lösung bis hin zur High-End-METALPIC-Technologie.
Die Auswahl des Wärmetauschers erfolgt während der Bestellung.
|

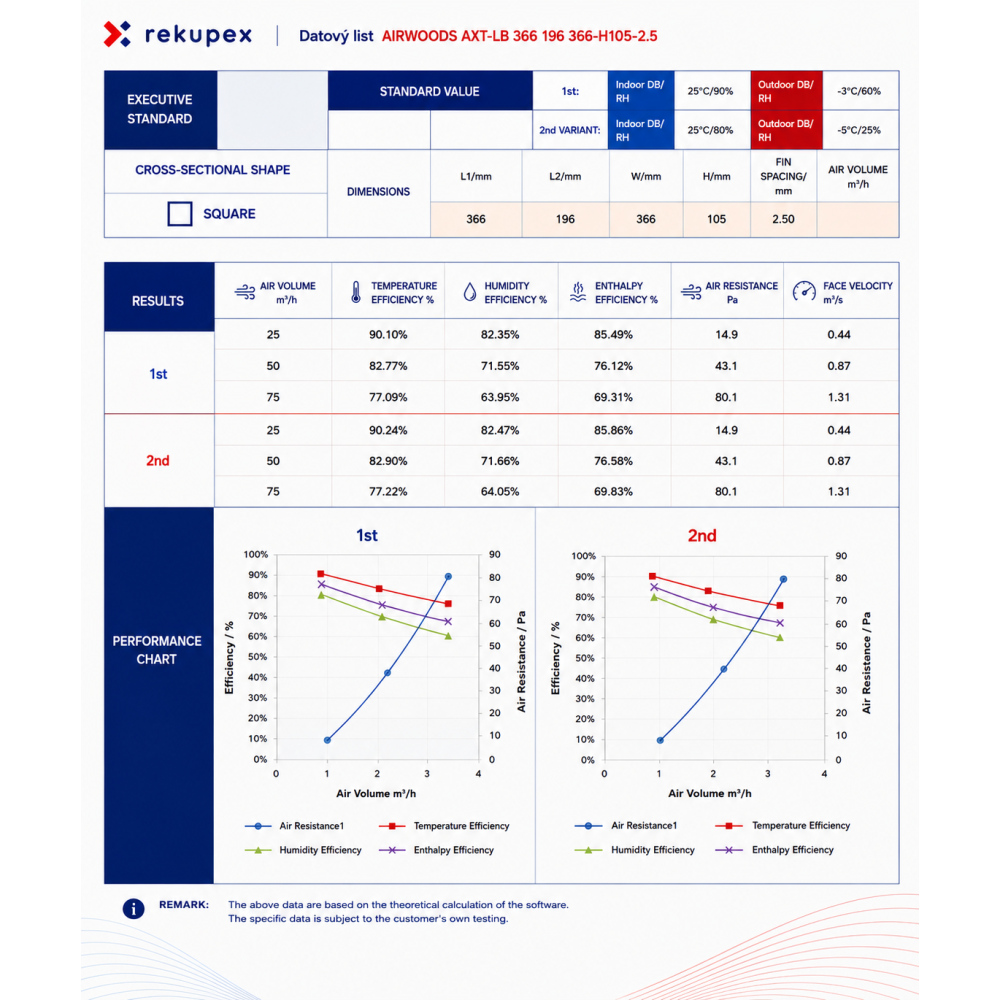

AIRWOODS AXT-LB 366 196 366-H105-2.5 Enthalpie-Gegenstromwärmetauscher mit sehr gutem Preis-Leistungs-Verhältnis. Eine geeignete Lösung für Projekte, bei denen eine Enthalpiefunktion, ein kompaktes Design und wirtschaftliche Erschwinglichkeit gefordert sind.
Praktische Wahl für eine erschwingliche Enthalpie-Wärmerückgewinnung. |
|

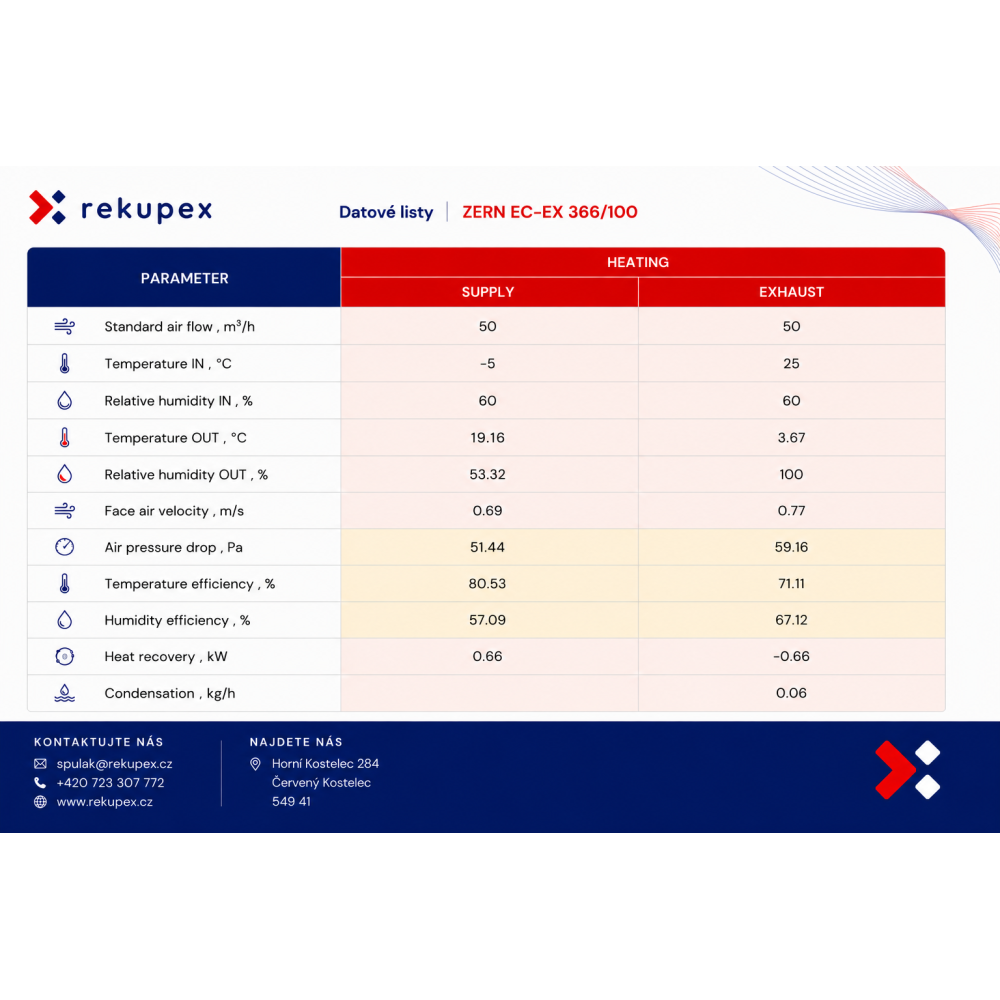

ZERN ENGINEERING EC-EX 366-100 Enthalpie-Wärmetauscher des Herstellers ZERN ENGINEERING mit robuster Konstruktion und bewährter Technologie zur Wärme- und Feuchterückgewinnung.
Geeignete Lösung für Kunden, die eine solide und langfristig stabile Enthalpievariante suchen. |
Datenblatt |

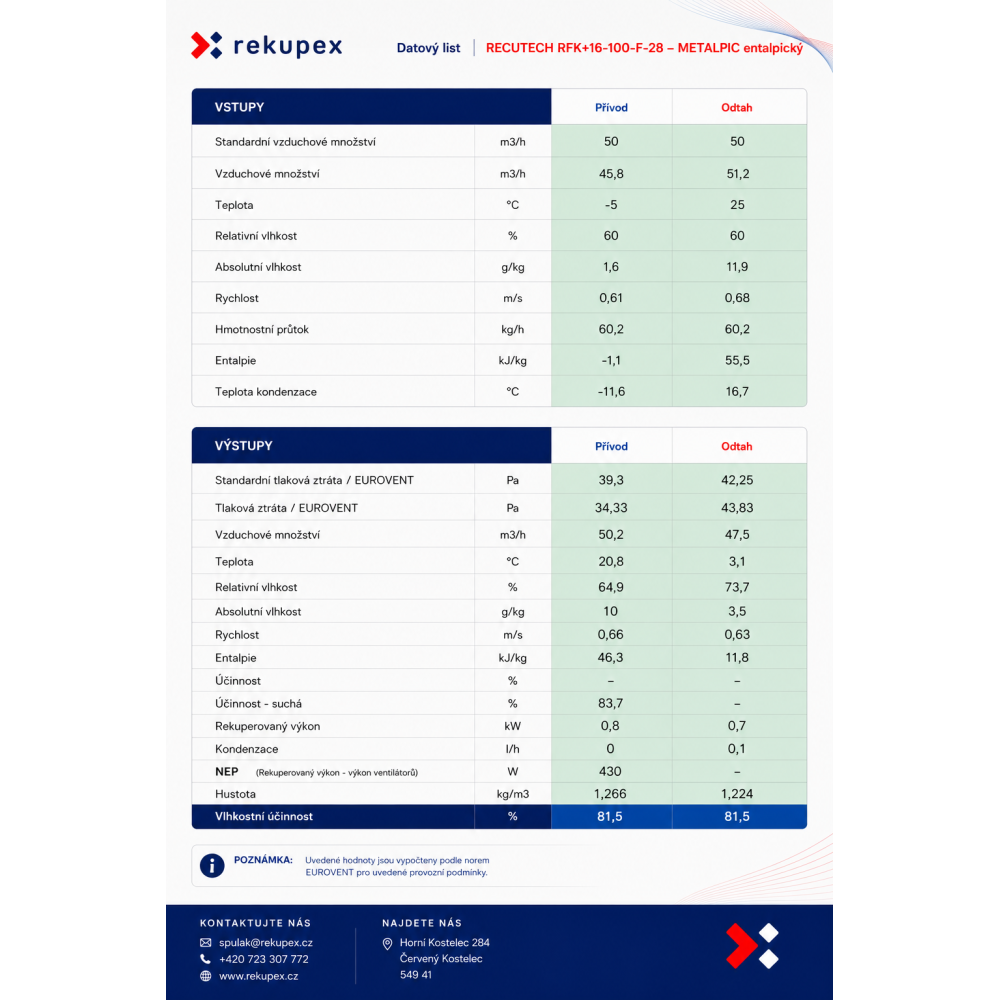

RECUTECH RFK+16-100-F-28 – METALPIC Enthalpie Spitzen-Enthalpie-Wärmetauscher des tschechischen Herstellers RECUTECH mit moderner METALPIC-Technologie. Dies ist die fortschrittlichste Variante für Kunden, die maximale Technologie, geringe Druckverluste und lange Haltbarkeit wünschen.
Empfohlene Wahl für anspruchsvollste Anwendungen, bei denen Effizienz, Komfort und Verarbeitungsqualität im Vordergrund stehen. |
Dank der robusten Konstruktion, hohen Qualität und hygienischen Unbedenklichkeit sind unsere RECUBOXEN® Teil zahlreicher Projekte der ČVUT (Tschechische Technische Universität Prag), einschließlich des einzigartigen S.A.W.E.R.-Systems, das das UCEEB zur Gewinnung von Trinkwasser aus der Luft entwickelt.
Auf die Dichtheit des Gehäuses von RECUBOX®-Einheiten gewähren wir eine überstandardmäßige Garantie von 12 Jahren.
Das Gehäuse besteht aus hochwertigem Polypropylen und wird mit Warmgasschweißtechnik gefügt, wodurch homogene, feste und langfristig stabile Verbindungen ohne Degradationsrisiko entstehen.
Im Gegensatz zu Konstruktionen mit Klebeverbindungen, Dichtungsbändern oder verschiedenen Materialkombinationen behält RECUBOX® seine Luftdichtheit und mechanische Widerstandsfähigkeit auch nach vielen Betriebsjahren bei.
 |
RECUBOX® kann in mehreren Isolierungsvarianten bestellt werden:
Bei der Doppelmantel-Ausführung ist die Isolierung hermetisch zwischen zwei Mänteln eingeschlossen. Neben dem Dämmstoff selbst entsteht so ein weiterer robuster Polypropylenmantel. Das Ergebnis ist eine sehr widerstandsfähige und langfristig stabile Konstruktion, die sich auch für anspruchsvollere Technikräume eignet. |
Werfen Sie einen Blick auf die Philosophie und Konstruktion des RECUBOX®-Systems.
Das Video zeigt die Grundprinzipien von Konstruktion, Modularität, Hygiene und Servicezugang.

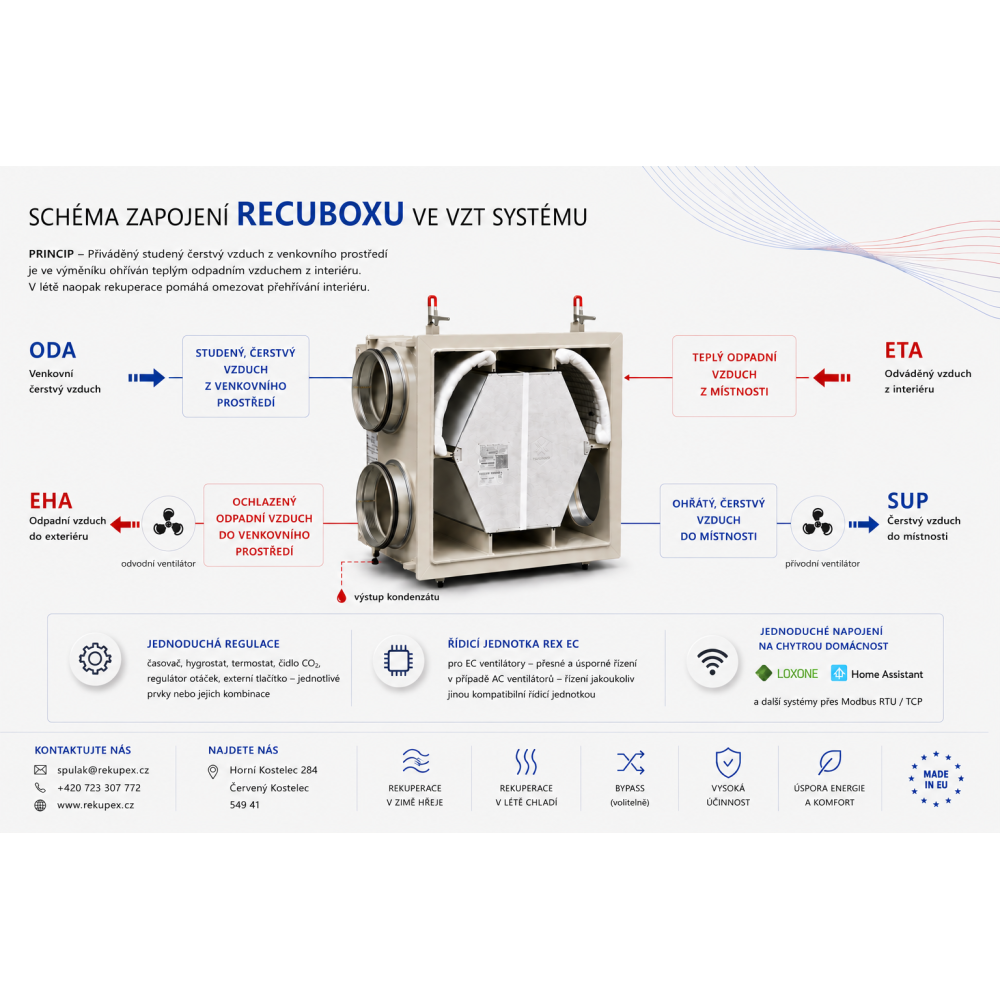

Anschlussbeispiel einer RECUBOX® OPEN in einem Einfamilienhaus.
Klicken Sie auf das Schema, um es zu vergrößern.
Beispiel für den Anschluss mit EC-Ventilatoren und der Steuerung RekupeX REX EC.
RECUBOX® OPEN ERV 03/100 ist für die Verwendung mit externen Rohrventilatoren vorgesehen.
Die Auswahl der Variante erfolgt während des Bestellvorgangs.
Die Abmessungen sind ohne Isolierung angegeben. Bei isolierter Ausführung muss mit größeren Außenmaßen gerechnet werden.
Sollte eine Anpassung der Maße (z.B. wegen größerer Stutzen oder spezieller Installationswünsche) notwendig sein, informieren wir Sie nach der Bestellung.
 |
A01 Wärmetauscher auf breiter Wanne, 4 seitliche Stutzen Abmessungen: 441 (A) × 441 (B) × 165 (C) mm – Breite × Höhe × Tiefe |
 |
B01 Wärmetauscher auf schmaler Wanne, 4 seitliche Stutzen Abmessungen: 441 (A) × 441 (B) × 165 (C) mm – Höhe × Breite × Tiefe |
 |
A02 Wärmetauscher auf breiter Wanne, 2 Stutzen nach oben, 2 seitlich Abmessungen: 441 (A) × 441 (B) × 165 (C) mm – Breite × Höhe × Tiefe |
 |
B02 Wärmetauscher auf schmaler Wanne, 2 Stutzen nach oben, 2 seitlich Abmessungen: 441 (A) × 441 (B) × 165 (C) mm – Höhe × Breite × Tiefe |
 |
C01 Wärmetauscher flach liegend, 4 Stutzen nach oben Abmessungen: 441 (A) × 265 (B) × 441 (C) mm – Breite × Tiefe × Höhe |
 |
C02 Wärmetauscher flach liegend, 4 seitliche Stutzen auf einer Höhe Abmessungen: 441 (A) × 165 (B) × 441 (C) mm – Breite × Tiefe × Höhe Diese Variante eignet sich perfekt für abgehängte Decken, bei denen der Wärmetauscher und die Filter nach unten hin entnommen werden. Der Kondensatablauf befindet sich an der Tür und muss vor dem Öffnen getrennt werden. |
 |
Zögern Sie nicht, uns mit Ihrer spezifischen Anfrage zu kontaktieren. Wir fertigen RECUBOXEN® individuell an und können Orientierung oder Stutzenpositionen in vielen Fällen exakt anpassen. |
RECUBOX® OPEN ERV 03/100 ist für die Verwendung mit externen Rohrventilatoren bestimmt.
Für eine optimale Leistung empfehlen wir Ventilatoren mit folgenden Spezifikationen:
Die Ventilatoren befinden sich nicht im Gehäuse. Enthalpie RECUBOX® OPEN ERV 03/100 ist keine VENT-READY-Ausführung.
 |
Bestelloption für AFL EC CONSTANT FLOW Ventilatoren Zur RECUBOX® OPEN ERV 03/100 kann auf Wunsch auch ein Rohrgehäuse zur Bestückung mit AFL EC CONSTANT FLOW Ventilatoren geliefert werden. Der große Vorteil der CONSTANT FLOW Technologie liegt in der Fähigkeit der Ventilatoren, automatisch auf Druckverluständerungen im System zu reagieren und die Drehzahl so anzupassen, dass ein konstanter Luftstrom aufrechterhalten wird. Die Ventilatoren eignen sich hervorragend für Smart Homes – dank der 0–10 V Steuerung lassen sie sich leicht an Systeme wie Loxone, Home Assistant u.a. anbinden. |
Die Steuerung der RECUBOX® lässt sich auf vielfältige Weise anpassen – je nach Ventilatortyp und Installationsanforderung.
Der große Vorteil des modularen Systems ist die Unabhängigkeit von einer festen Steuerung. Sie kann ganz einfach gestaltet werden oder als Teil eines umfassenden Smart-Home-Lüftungssystems dienen.
| AC-Ventilatoren |
Einfache und wirtschaftliche Steuerung. Bei AC-Ventilatoren kann beispielsweise eine Zeitschaltuhr (0/1 – An / Aus) genutzt werden. Ebenso lassen sich die Ventilatoren über Triac-Regler stufenlos regeln. |
| EC-Ventilatoren |
Moderne, sparsame und präzise steuerbare Lösung. Bei EC-Ventilators lässt sich die Leistung stufenlos über ein DC 0–10 V Signal regeln. Hierfür eignet sich unsere Steuerung RekupeX REX EC, andere EC-Regler oder eine direkte Smart-Home-Anbindung (z.B. Loxone oder Home Assistant). |
RECUBOX® ist auch in einer Variante mit 100% mechanischem BY-PASS lieferbar.
Dieses System schließt den Weg der Frischluft durch den Tauscher komplett und öffnet zeitgleich einen Bypass-Kanal hinter dem Tauscher.
Der Vorteil: Auch bei aktivem BY-PASS wird die Luft weiterhin über denselben Filter wie im Normalbetrieb gefiltert.
Der integrierte 100% BY-PASS befindet sich hinter dem Tauscher und bildet einen separaten Umgehungskanal.
Bei Einheiten mit integriertem BY-PASS vergrößern sich daher die Außenmaße der RECUBOX®. Die Tiefe nimmt etwa um das Maß des Anschlussflansches zu; je nach Konfiguration kann sich auch die Breite vergrößern.
Das genaue Endmaß der RECUBOX® mit 100% BY-PASS hängt stets von der gewählten Stutzenvariante, Flanschgröße, Orientierung und Einbausituation ab.
Die Steuerung des BY-PASSES erfolgt über eine Welle DN14, die aus dem Gehäuse herausgeführt ist.
Standardmäßig ist ein manueller Hebel montiert, der leicht durch einen Stellmotor ersetzt werden kann. Dieser wird auf einer Trägerplatte mit metrischen Schrauben fixiert.
Der BY-PASS ermöglicht es der Luft, den Wärmetauscher in bestimmten Situationen ohne Wärmeübertragung zu umgehen.
Am häufigsten wird er im Sommer genutzt: Ist es nachts draußen kühler als innen, öffnet das System den BY-PASS und kühle Außenluft strömt direkt ins Haus, ohne von der Abluft erwärmt zu werden (Sommernachtkühlung mit gefilterter Luft).
Ein weiterer Nutzen ist der Frostschutz des Wärmetauschers im tiefsten Winter durch kurzzeitiges Öffnen des Bypasses zum Abtauen.
Kurz gesagt: Der BY-PASS ist eine Bypass-Leitung, die intelligent steuert, wann Wärme übertragen werden soll und wann nicht.
Dank des modularen Konzepts der RECUBOX® wählen Sie genau das Steuerungstyp, das Ihr Projekt benötigt – vom einfachen Schalter bis zur vollständigen Smart-Home-Integration.
Technische Daten
Ja, ein Enthalpie Wärmetauscher kann einen Teil der Feuchtigkeit aus der Abluft zurückgewinnen und dadurch die Luftfeuchtigkeit im Innenraum erhöhen.
In der Praxis liegt die Steigerung typischerweise bei 10–15 % während der Heizperiode. Unter idealen Bedingungen kann sie auch 25–30 % erreichen.
Dies bestätigt auch ein realer Test eines unabhängigen Anwenders, der den RECUTECH Enthalpie Wärmetauscher in seiner AEREX Lüftungsanlage installiert und die Luftfeuchtigkeit im Haus langfristig gemessen hat.
Reale Messung der Luftfeuchtigkeit im Haus
Wichtig ist: Ein Enthalpie Wärmetauscher erzeugt keine Feuchtigkeit, sondern führt sie lediglich teilweise zurück. Der Effekt zeigt sich daher schrittweise über mehrere Tage bis Wochen.
Lesen Sie verifizierte Bewertungen von Kunden, die bei uns gekauft haben.

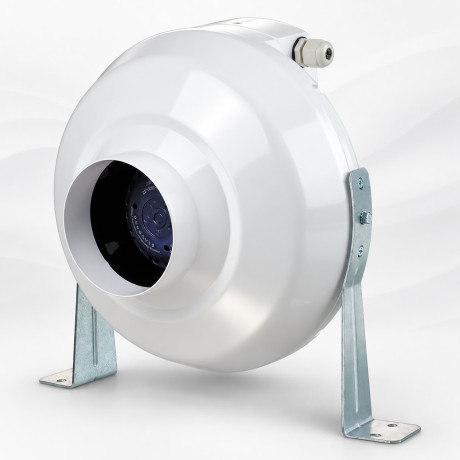

Anschlussdurchmesser 100 mm Max. Kapazität 250 m3/h.
