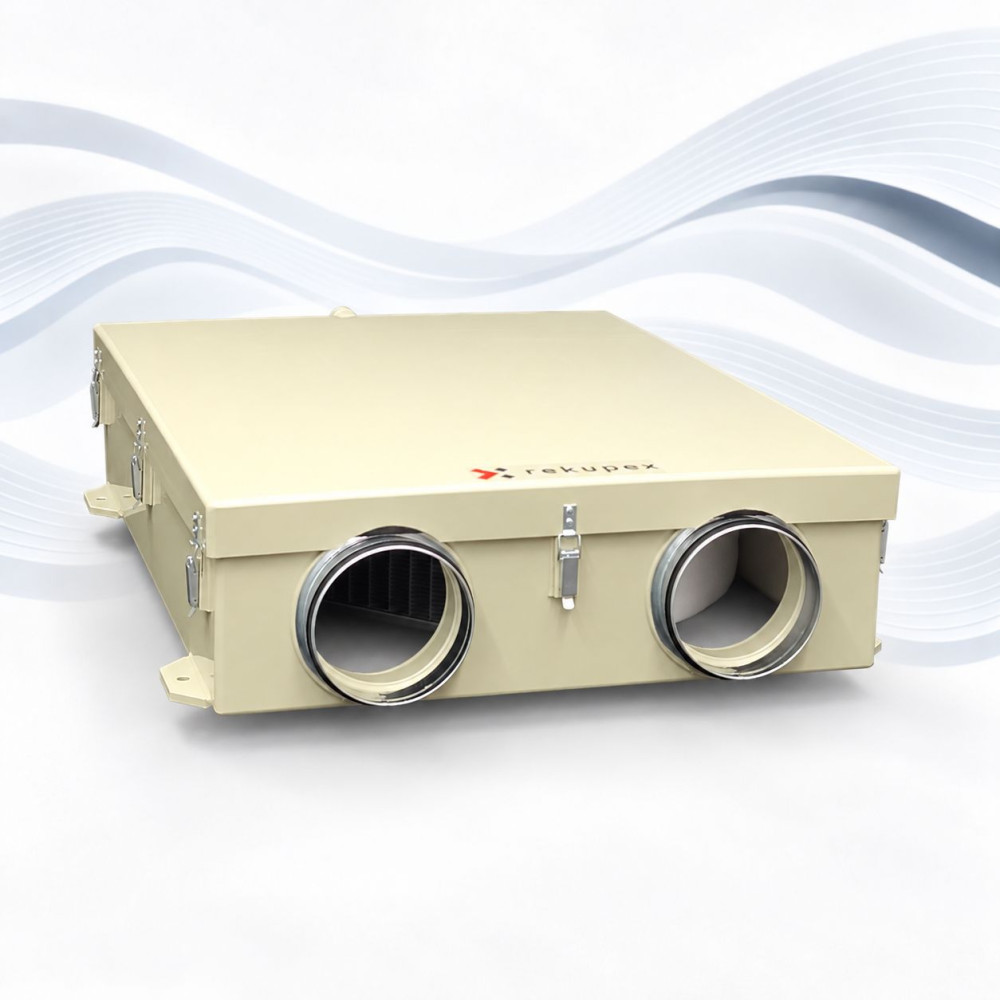

Die RECUBOX® OPEN HRV 03/100 ist die kleinste RECUBOX® mit einer Luftmenge von bis zu 140 m³/h . Mit einer Höhe von nur 165 mm eignet sie sich ideal für niedrige Decken und kleine Räume. Sie bietet einen Wirkungsgrad von bis zu 95 % , wird in Tschechien maßgefertigt, verfügt über variable Anschlussstutzen und eine 12-jährige Garantie auf die Gehäusedichtheit .
Der Enthalpie RECUBOX® OPEN ERV 03/100 ist der kleinste Enthalpie-RECUBOX® mit Servicetür und integrierten Filtern der Klasse M5. Es handelt sich um einen kompakten, extrem langlebigen und hygienisch sauberen Wärmerückgewinnungstauscher im Gehäuse, der für die moderne modulare Luftwärmerückgewinnung entwickelt wurde.
Im Gegensatz zu einem gewöhnlichen Wärmerückgewinnungstauscher kann die Enthalpie-Variante nicht nur Wärme, sondern auch einen Teil der Feuchtigkeit aus der Abluft in die zugeführte Frischluft übertragen. Das Ergebnis ist ein angenehmeres Raumklima, besonders in der Winterzeit, wenn die Raumluft oft zu trocken ist.
Die OPEN-Version ist für einen einfachen Servicezugang, die einfache Entnahme des Wärmetauschers und die Möglichkeit der regelmäßigen Inspektion, Reinigung und des Austauschs des Filtergewebes konzipiert.

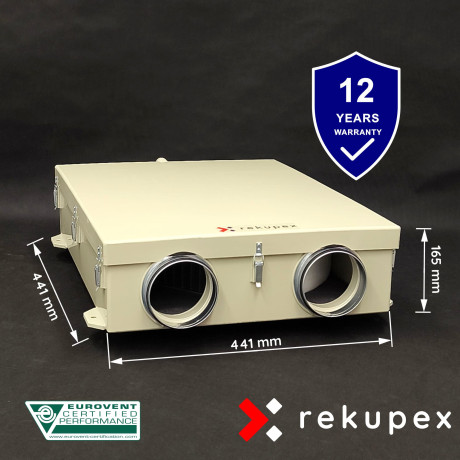

Dank seiner extrem kleinen Abmessungen von 441 × 441 × 165 mm ist er die ideale Lösung für niedrige abgehängte Decken, kleine Wohnungen, Apartments, Tiny-House-Projekte, WCs, Sanitäranlagen, Technikräume mit begrenztem Platz sowie dezentrale RLT-Anlagen.
Eine Höhe von nur 165 mm ermöglicht die Installation auch dort, wo klassische Wärmerückgewinnungsgeräte einfach nicht eingesetzt werden können.
Hauptparameter:
Maßanfertigung in der Tschechischen Republik. Wir produzieren RECUBOXY® komplett in der Tschechischen Republik nach den genauen Anforderungen unserer Kunden. Wir verwenden hochwertige Polypropylen-Materialien von SIMONA AG und professionelle Heißgasschweißtechnologie auf Geräten von Leister AG.
 |
 |
 |
Jeder RECUBOX® entsteht als ein ehrlich verarbeitetes technisches Produkt – mit Schwerpunkt auf Präzision, Dichtheit, langer Lebensdauer und der Möglichkeit der Anpassung an die jeweilige Installation.
Ein Enthalpiewärmetauscher erzeugt keine Feuchtigkeit, sondern kann einen Teil der Feuchtigkeit aus der Abluft in den Innenraum zurückführen. Dadurch hilft er, eine übermäßige Austrocknung der Raumluft während der Heizperiode zu mildern.
Im normalen Betrieb steigt die Luftfeuchtigkeit im Raum nicht sofort an. Der Enthalpiewärmetauscher arbeitet schrittweise – die Feuchtigkeit wird kontinuierlich zurückgeführt, und der Endeffekt hängt vom jeweiligen Haus, dem Lüftungsregime, der Außentemperatur, der Luftfeuchtigkeit der Abluft und der Saugfähigkeit der Baumaterialien ab.
Das praktische Ergebnis ist ein angenehmeres Raumklima, weniger Gefühl von trockener Luft, höherer Wohnkomfort und gleichzeitig die Aufrechterhaltung eines hygienischen Luftaustauschs.
 |
Einfache Entnahme des Wärmetauschers Der Wärmetauscher kann durch die Servicetür einfach aus der RECUBOX® OPEN Einheit herausgeschoben werden. Das macht die Wartung deutlich komfortabler als bei geschlossenen Wärmerückgewinnungsboxen. |
 |
Integrierte M5-Filter In der Grundausführung ist die Einheit mit Filtergeweben der Klasse M5 ausgestattet. Die Filter schützen den Wärmetauscher vor Verschmutzung und tragen zu einem gesunden Klima in Ihrem Haus bei. Sie sind über die Servicetür leicht zugänglich. |
 |
Maximale Hygiene Die OPEN Service-Ausführung ermöglicht es Ihnen, den Wärmetauscher zu entnehmen, den Innenraum der Einheit zu überprüfen und bei Bedarf eine Reinigung durchzuführen. Dies ist entscheidend für einen langfristig hygienischen Betrieb der Wärmerückgewinnung. |
 |
Mechanische Abdichtung ohne Klebstoffe Der Wärmetauscher ist in der Einheit mechanisch durch eine Dichtung in einer Nut abgedichtet. Wir verwenden keine Klebebänder oder Klebstoffe, die sich mit der Zeit zersetzen können. |
 |
Ohne Schrauben, Nieten und Klebstoffe Das RECUBOX®-Gehäuse besteht aus Polypropylen und wird mit der Heißgasschweißtechnologie verbunden. Das Ergebnis sind feste, homogene und langfristig dichte Verbindungen. |
 |
Kondensatablauf 1/2" Der Kondensatablauf erfolgt über eine 1/2" Schraubverbindung. Bei der Variante C02 wird der Kondensatablauf durch die Servicetür geführt. |
 |

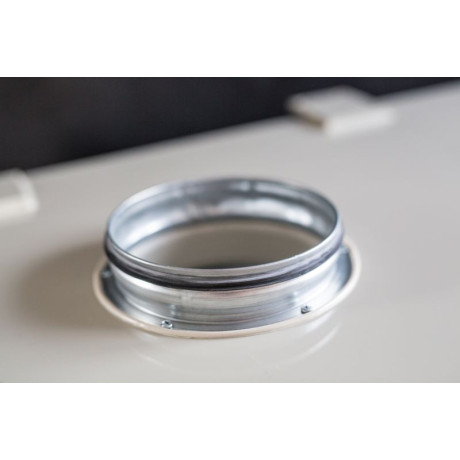

Variabilität der Anschlussstutzen RECUBOX® OPEN kann in verschiedenen Konfigurationen für die Platzierung der Anschlussstutzen entsprechend der jeweiligen Installation bestellt werden. |
 |
Einfache Installation Die Einheit ist bereit für die Montage im Technikraum und den Anschluss an externe Rohrventilatoren, Steuerungssysteme und andere Elemente des RLT-Systems. |
Die Dichtheit des Gehäuses ist entscheidend für eine effiziente Wärmerückgewinnung. RECUBOX® ist mit massiven verstellbaren Schnallen ausgestattet, mit denen Sie den Druck des Deckels auf die Dichtung fein abstimmen können. Dadurch saugt die Einheit keine Falschluft an und arbeitet mit der höchstmöglichen Effizienz.

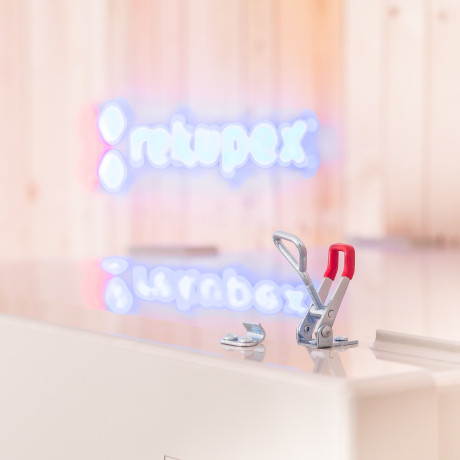

Bei der unisolierten Version der RECUBOX® erfolgt die Abdichtung und Befestigung des Deckels mit Schrauben und Blindnietmuttern anstelle von Schnallen.
Der Enthalpie RECUBOX® OPEN ERV 03/100 kann mit drei Arten von Enthalpie-Gegenstromwärmetauschern ausgestattet werden.
Jeder der Wärmetauscher bietet eine unterschiedliche Technologie, Konstruktion und ein anderes Preis-Leistungs-Verhältnis. Dadurch kann die RECUBOX® an spezifische Projektanforderungen angepasst werden – von einer wirtschaftlichen Lösung bis hin zur erstklassigen METALPIC-Technologie.
Die Auswahl des Wärmetauschers erfolgt während des Bestellvorgangs.
|
AIRWOODS AXT-LB 366 196 366-H105-2.5 Ein Enthalpie-Gegenstromwärmetauscher mit einem sehr guten Preis-Leistungs-Verhältnis. Eine geeignete Lösung für Projekte, bei denen eine Enthalpiefunktion, kompaktes Design und wirtschaftliche Erschwinglichkeit gefordert sind.
Eine praktische Wahl für erschwingliche Enthalpie-Wärmerückgewinnung. |
|
ZERN ENGINEERING EC-EX 366-100 Ein Enthalpiewärmetauscher des Herstellers ZERN ENGINEERING mit robuster Konstruktion und bewährter Technologie zur Wärme- und Feuchtigkeitsrückgewinnung.
Eine geeignete Lösung für Kunden, die eine solide und langfristig stabile Enthalpie-Variante suchen. |
Datenblatt |
RECUTECH RFK+16-100-F-28 – METALPIC Enthalpie Ein erstklassiger Enthalpiewärmetauscher des tschechischen Herstellers RECUTECH mit moderner METALPIC-Technologie. Dies ist die fortschrittlichste Variante für Kunden, die das maximale technologische Niveau, niedrige Druckverluste und langfristige Haltbarkeit wünschen.
Die empfohlene Wahl für die anspruchsvollsten Anwendungen, bei denen Effizienz, Komfort und Verarbeitungsqualität im Vordergrund stehen. |
Dank ihrer robusten Konstruktion, hohen Qualität und hygienischen Sicherheit sind unsere RECUBOXY® Teil einer Reihe von Projekten der ČVUT (Tschechische Technische Universität), einschließlich des einzigartigen S.A.W.E.R.-Systems, das das UCEEB zur Gewinnung von Trinkwasser aus der Luft entwickelt.
Wir bieten eine über dem Standard liegende Garantie von 12 Jahren auf die Luftdichtheit des Gehäuses der RECUBOX®-Einheiten.
Das Gehäuse ist aus hochwertigem Polypropylen gefertigt und mit der Heißgasschweißtechnologie verbunden, wodurch homogene, starke und langfristig stabile Verbindungen ohne Degradationsrisiko entstehen.
Im Gegensatz zu Konstruktionen, die geklebte Verbindungen, Dichtungsbänder oder Kombinationen verschiedener Materialien verwenden, behält die RECUBOX® ihre Luftdichtheit und mechanische Widerstandsfähigkeit auch nach vielen Betriebsjahren bei.
 |
Die RECUBOX® kann in verschiedenen Isolationsvarianten bestellt werden:
Bei der doppelwandigen Ausführung ist die Isolierung hermetisch zwischen zwei Gehäusen abgedichtet. Neben dem Isolator selbst entsteht so ein weiteres robustes Polypropylen-Gehäuse. Das Ergebnis ist eine sehr haltbare Konstruktion, langfristig stabil und auch für anspruchsvollere Technikräume geeignet. |
Werfen Sie einen Blick auf die Philosophie und Konstruktion des RECUBOX®-Systems.
Das Video zeigt die Grundprinzipien der Konstruktion, Modularität, Hygiene und des Servicezugangs.

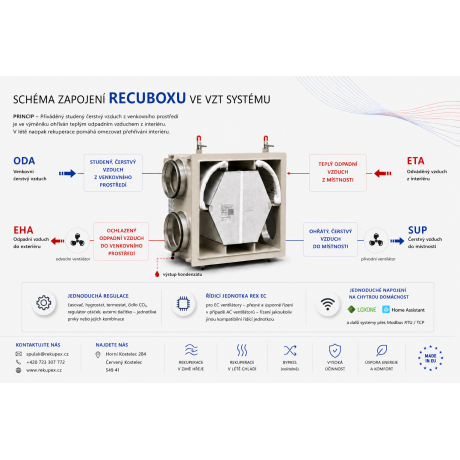

Beispiel für einen RECUBOX® OPEN-Anschluss in einem Einfamilienhaus.
Klicken Sie auf das Diagramm, um es zu vergrößern.
Demonstration der Verkabelung mit EC-Ventilatoren und der RekupeX REX EC-Steuerung.
RECUBOX® OPEN HRV 03/100 ist für die Verwendung mit externen Rohrventilatoren vorgesehen.
Die Auswahl der Variante erfolgt während des Bestellvorgangs.
Die Abmessungen sind ohne Isolierung angegeben. Bei der isolierten Ausführung ist mit einer Vergrößerung der Abmessungen zu rechnen.
Falls die Abmessungen angepasst werden müssen, beispielsweise aufgrund größerer Anschlussstutzen oder einer spezifischen Installationsanforderung, werden wir Sie nach der Bestellung informieren.
 |
A01 Wärmetauscher auf breiter Wanne, 4 Stutzen zu den Seiten Abmessungen: 441 (A) × 441 (B) × 165 (C) mm – Breite × Höhe × Tiefe |
 |
B01 Wärmetauscher auf schmaler Wanne, 4 Stutzen zu den Seiten Abmessungen: 441 (A) × 441 (B) × 165 (C) mm – Höhe × Breite × Tiefe |
 |
A02 Wärmetauscher auf breiter Wanne, 2 Stutzen nach oben, 2 Stutzen zu den Seiten Abmessungen: 441 (A) × 441 (B) × 165 (C) mm – Breite × Höhe × Tiefe |
 |
B02 Wärmetauscher auf schmaler Wanne, 2 Stutzen nach oben, 2 Stutzen zu den Seiten Abmessungen: 441 (A) × 441 (B) × 165 (C) mm – Höhe × Breite × Tiefe |
 |
C01 Wärmetauscher an der Stirnfläche, 4 Stutzen nach oben Abmessungen: 441 (A) × 265 (B) × 441 (C) mm – Breite × Tiefe × Höhe |
 |
C02 Wärmetauscher an der Stirnfläche, 4 Stutzen auf gleicher Höhe zu den Seiten Abmessungen: 441 (A) × 165 (B) × 441 (C) mm – Breite × Tiefe × Höhe Diese Variante eignet sich für eine abgehängte Decke, bei der der Wärmetauscher und die Filter aus der RECUBOX® in Richtung Boden herausgeschoben werden. Der Kondensatablauf befindet sich an der Tür und muss vor Serviceeingriffen getrennt werden. |
 |
Zögern Sie nicht, uns mit Ihren spezifischen Anforderungen zu kontaktieren. Wir fertigen RECUBOXY® auf Bestellung und können in vielen Fällen die Ausrichtung oder Position der Stutzen an die jeweilige Installation anpassen. |
RECUBOX® OPEN HRV 03/100 ist für den Einsatz mit externen Rohrventilatoren vorgesehen.
Für eine optimale Leistung empfehlen wir Ventilatoren mit ähnlichen Parametern wie:
Die Ventilatoren befinden sich nicht im Gerät. Die Enthalpie RECUBOX® OPEN HRV 03/100 ist keine VENT-READY-Ausführung.
 |
Möglichkeit zur Bestellung von AFL EC CONSTANT FLOW Ventilatoren Für die RECUBOX® OPEN HRV 03/100 ist es auf Bestellung auch möglich, ein Rohrabdeckungsgehäuse für die Montage von AFL EC CONSTANT FLOW Ventilatoren zu liefern. AFL EC CONSTANT FLOW Ventilatoren für RECUBOX® Ein großer Vorteil der CONSTANT FLOW Technologie ist die Fähigkeit der Ventilatoren, automatisch auf Druckverluständerungen im System zu reagieren und die Drehzahl so anzupassen, dass langfristig ein stabiler Luftstrom aufrechterhalten wird. Darüber hinaus eignen sich die Ventilatoren sehr gut für Smart Homes – dank der 0–10 V Steuerung lassen sie sich problemlos an beispielsweise Loxone, Home Assistant und andere intelligente Systeme anschließen. |
Die Regelung und Steuerung der RECUBOX® kann je nach Art der verwendeten Ventilatoren und den Anforderungen der jeweiligen Installation auf vielfältige Weise erfolgen.
Ein großer Vorteil des Baukastensystems ist, dass Sie nicht an eine bestimmte Steuerung gebunden sind. Die Steuerung kann einfach für anspruchslose Anwendungen oder als Teil eines Smart Homes oder eines fortschrittlichen Lüftungssystems konzipiert werden.
| AC-Ventilatoren |
Einfache und wirtschaftliche Steuerung für anspruchslose Anwendungen. Für AC-Ventilatoren können Sie beispielsweise eine Steuerung über eine Zeitschaltuhr im Stil 0/1 – ein / aus verwenden. Der Betrieb der Ventilatoren kann auch über Triac-Regler geregelt werden. |
| EC-Ventilatoren |
Moderne, wirtschaftliche und sehr gut regelbare Lösung. Wenn Sie EC-Ventilatoren verwenden, kann deren Leistung stufenlos über ein DC 0–10 V Signal gesteuert werden. Zur Steuerung von EC-Ventilatoren können Sie beispielsweise unseren RekupeX REX EC Regler verwenden: REX EC – Regler für Wärmerückgewinnungssets mit EC-Ventilatoren Es ist auch möglich, einen anderen EC-Regler oder eine direkte Verbindung zu einem Smart Home, wie Loxone oder Home Assistant, zu verwenden. |
RECUBOX® kann auch in einer Variante mit einem 100% mechanischen BY-PASS geliefert werden.
Dieses System schließt den Durchgang von Frischluft durch den Wärmetauscher in einem Augenblick und öffnet gleichzeitig einen Bypass-Kanal hinter dem Wärmetauscher.
Der Vorteil ist, dass die Luft auch bei aktivem BY-PASS durch denselben Filter gefiltert wird wie im Normalbetrieb durch den Wärmetauscher.
Der integrierte 100% BY-PASS befindet sich hinter dem Wärmetauscher und bildet einen separaten Bypass-Kanal für die Frischluftzufuhr.
Bei Versionen mit integriertem BY-PASS muss daher mit einer Vergrößerung der Endabmessungen der RECUBOX® gerechnet werden. Die Tiefe der Einheit vergrößert sich um etwa das Maß des Anschlussflansches, und je nach spezifischer Konfiguration kann sich auch die Breite der Einheit vergrößern.
Die Endabmessung der RECUBOX® mit integriertem 100% BY-PASS hängt immer von der gewählten Variante der Stutzen, der Größe der Anschlussflansche, der Ausrichtung der Einheit und der spezifischen Installationsanforderung ab.
Die Steuerung des BY-PASS erfolgt über eine DN14-Welle, die aus der RECUBOX® an deren Außenwand geführt wird.
In der Basisversion ist sie mit einem manuellen Bediengriff ausgestattet, der leicht durch einen Servomotor ersetzt werden kann. Dieser wird mit einer Schraube in einer Installationsplatte verankert, die mit vier metrischen Schrauben befestigt ist.
Der BY-PASS in der RECUBOX® dient dazu, dass die Luft in bestimmten Situationen den Wärmerückgewinnungstauscher umgehen kann, ohne Wärme zu übertragen.
Er wird am häufigsten im Sommer eingesetzt: Ist es nachts draußen kühler als im Haus, öffnet die Wärmerückgewinnung den BY-PASS und die kühle Außenluft strömt direkt in den Innenraum, ohne durch die Abluft erwärmt zu werden. Dadurch kann eine natürliche Nachtabkühlung des Gebäudes erfolgen, und zwar mit gefilterter Luft, was z.B. für Allergiker wichtig ist.
Die zweite wichtige Anwendung ist der Schutz des Wärmetauschers vor dem Einfrieren. Bei sehr niedrigen Außentemperaturen kann das Steuerungssystem den BY-PASS vorübergehend öffnen, wodurch der Wärmetauscher abgetaut und eine Beschädigung verhindert wird.
Einfach ausgedrückt: Der BY-PASS ist eine "Umgehung" des Wärmerückgewinnungstauschers, die eine intelligente Steuerung ermöglicht, wann Wärme übertragen werden soll und wann nicht.
Dank des modularen Konzepts der RECUBOX® können Sie genau das Maß an Steuerung wählen, das Ihr Projekt benötigt – vom einfachen Ein-/Ausschalten bis hin zur vollständig integrierten Steuerung in einem Smart Home.
Technische Daten
Ja, ein Enthalpie Wärmetauscher kann einen Teil der Feuchtigkeit aus der Abluft zurückgewinnen und dadurch die Luftfeuchtigkeit im Innenraum erhöhen.
In der Praxis liegt die Steigerung typischerweise bei 10–15 % während der Heizperiode. Unter idealen Bedingungen kann sie auch 25–30 % erreichen.
Dies bestätigt auch ein realer Test eines unabhängigen Anwenders, der den RECUTECH Enthalpie Wärmetauscher in seiner AEREX Lüftungsanlage installiert und die Luftfeuchtigkeit im Haus langfristig gemessen hat.
Reale Messung der Luftfeuchtigkeit im Haus
Wichtig ist: Ein Enthalpie Wärmetauscher erzeugt keine Feuchtigkeit, sondern führt sie lediglich teilweise zurück. Der Effekt zeigt sich daher schrittweise über mehrere Tage bis Wochen.
